Barreira Fotoelétrica Fibra Óptica IFM E20714

Pré-visualizar: E20714 IFM - Barreira Fotoelétrica Fibra Óptica IFM Detecção Industrial 3mm, 2000mm, Angular

E20714 IFM - Barreira Fotoelétrica Fibra Óptica IFM Detecção Industrial 3mm, 2000mm, Angular

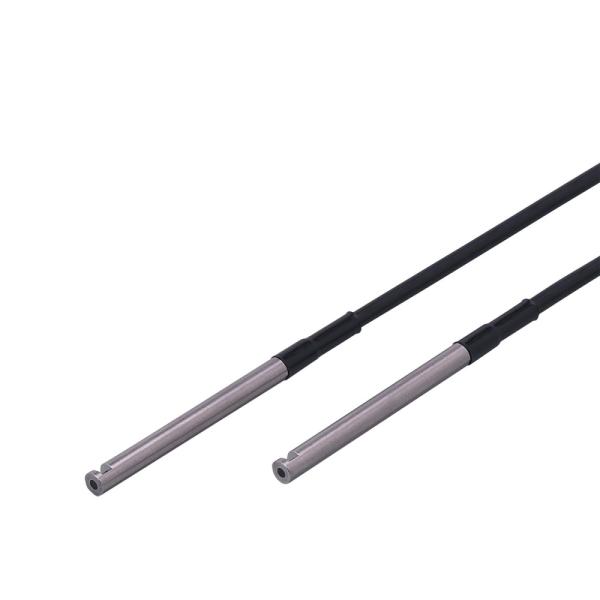

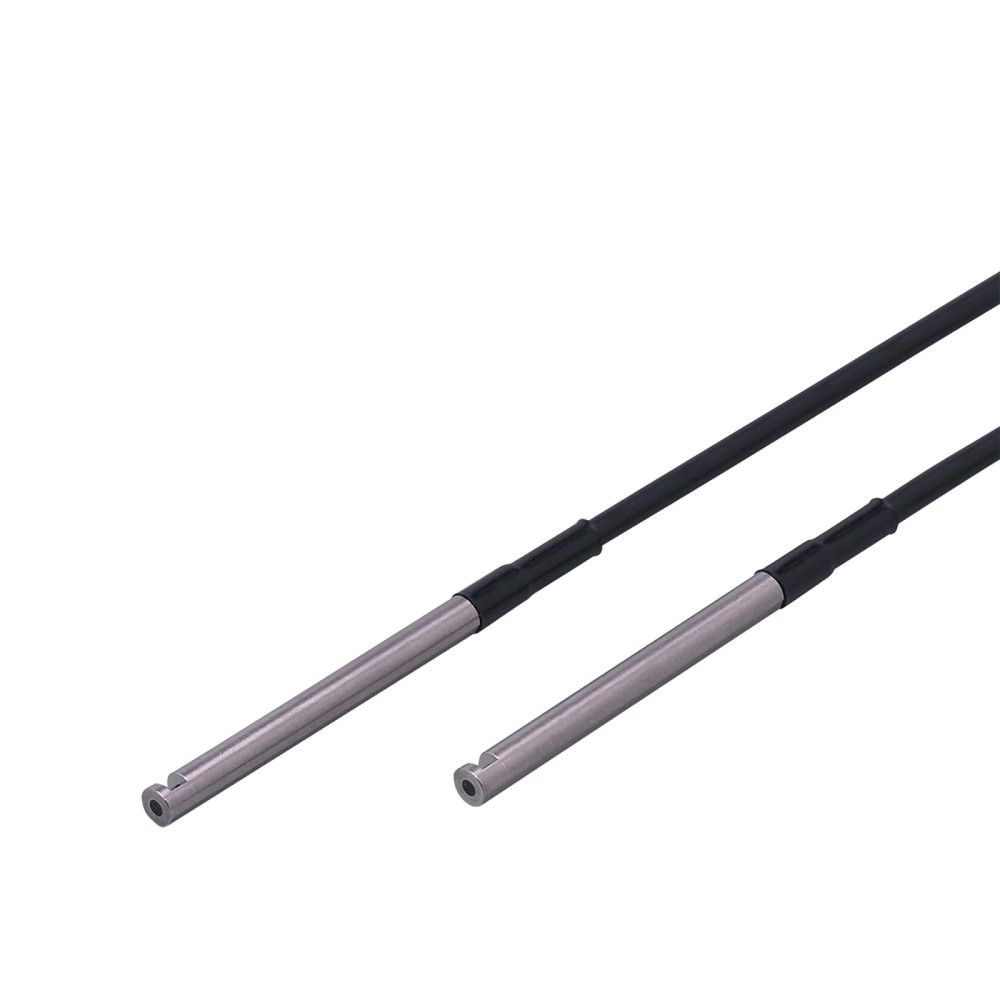

Imagem meramente ilustrativa

R$ 1.527,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20714
EAN: 4021179049122
NCM do produto: 90011019

Destaques do Produto Diâmetro da Sonda 3...mais

Fechar menu

Saiba mais sobre: "E20714 IFM - Barreira Fotoelétrica Fibra Óptica IFM Detecção Industrial 3mm, 2000mm, Angular"

Destaques do Produto

Diâmetro da Sonda

3 mm

Comprimento

2000 mm

Versão da sonda

Angular 90°

Material da fibra

PMMA

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Barreira Fotoelétrica de Fibra Óptica IFM E20714, Sonda Angular 3mm, 2000mm

A barreira fotoelétrica de fibra óptica E20714 da IFM é um sensor de alta precisão com sonda angular de 3mm e 2000mm de comprimento. Desenvolvida para aplicações industriais, ela permite a detecção em locais com pouco espaço disponível através de sua ponta em aço inoxidável. O componente oferece excelente resistência térmica, operando entre -40 e 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E20714
Diâmetro Sonda	3 mm
Comprimento	2000 mm
Material Fibra	PMMA
Versão	Angular
Temp. Operação	-40...70 °C
Material Sonda	Aço 1.4305

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças pequenas em linhas de montagem
Monitoramento de presença em espaços limitados (3mm sonda)
Aplicações industriais compatíveis com amplificadores IFM

⚠ Considere outro se precisa de:

Curvaturas da fibra com raio inferior a 25mm
Aplicações com exposição a produtos químicos que degradam a fibra PMMA
Ambientes com vibração excessiva sem fixação adequada

APLICAÇÕES E USO

Detecção de presença de pequenos objetos em esteiras industriais
Monitoramento de passagem de peças em espaços restritos
Aplicações que exigem montagem angular de 90°

COMO ESCOLHER

Antes de comprar o Barreira Fotoelétrica de Fibra Óptica IFM E20714, Sonda Angular 3mm, 2000mm, verifique estes pontos:

Quando escolher a E20714

Ideal quando o espaço de detecção é limitado (orifício de 3mm) e a aplicação exige uma saída angular (90°).

Quando buscar outra opção

Se a aplicação exigir flexibilidade extrema (raio < 25mm), resistência a temperaturas superiores a 70°C ou exposição a produtos químicos incompatíveis com PMMA.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da fibra	PMMA	Material plástico principal para condução de luz
Material da sonda	1.4305 (Aço inoxidável 303)	Proteção mecânica da ponta

Dimensões e Instalação
Diâmetro da sonda	3 mm	Dimensão crítica para instalação em orifícios
Comprimento da fibra	2000 mm	Alcance de montagem
Raio de curvatura mínimo	25 mm	Limitação física de instalação

Condições Ambientais
Temperatura ambiente	-40...70 °C	Limites de operação térmica

COMPATIBILIDADE

Comunicação

• Dependente de amplificador compatível

Conexões

Elétrica Não aplicável (conexão óptica via fibra)

Processo Sonda angular de 3mm para montagem mecânica

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações em altas temperaturas (>70°C)	✗	O material da fibra e o encapsulamento não suportam operação acima de 70°C.
Montagem em espaços confinados (orifícios)	✓	O diâmetro reduzido da sonda de 3mm é ideal para este cenário.

INSTALAÇÃO

Como instalar o Barreira Fotoelétrica de Fibra Óptica IFM E20714, Sonda Angular 3mm, 2000mm

Verifique a compatibilidade com o amplificador IFM (OB50, OBF, OCF, OO50).
Certifique-se de que o local de montagem respeita a curvatura mínima de 25mm.
Fixe a sonda de 3mm usando o grampo E20107 incluso.
Insira as pontas das fibras no amplificador travando os conectores.
Realize o ajuste de sensibilidade no amplificador conforme manual do dispositivo.
Valide o funcionamento com um objeto de teste antes da operação final.

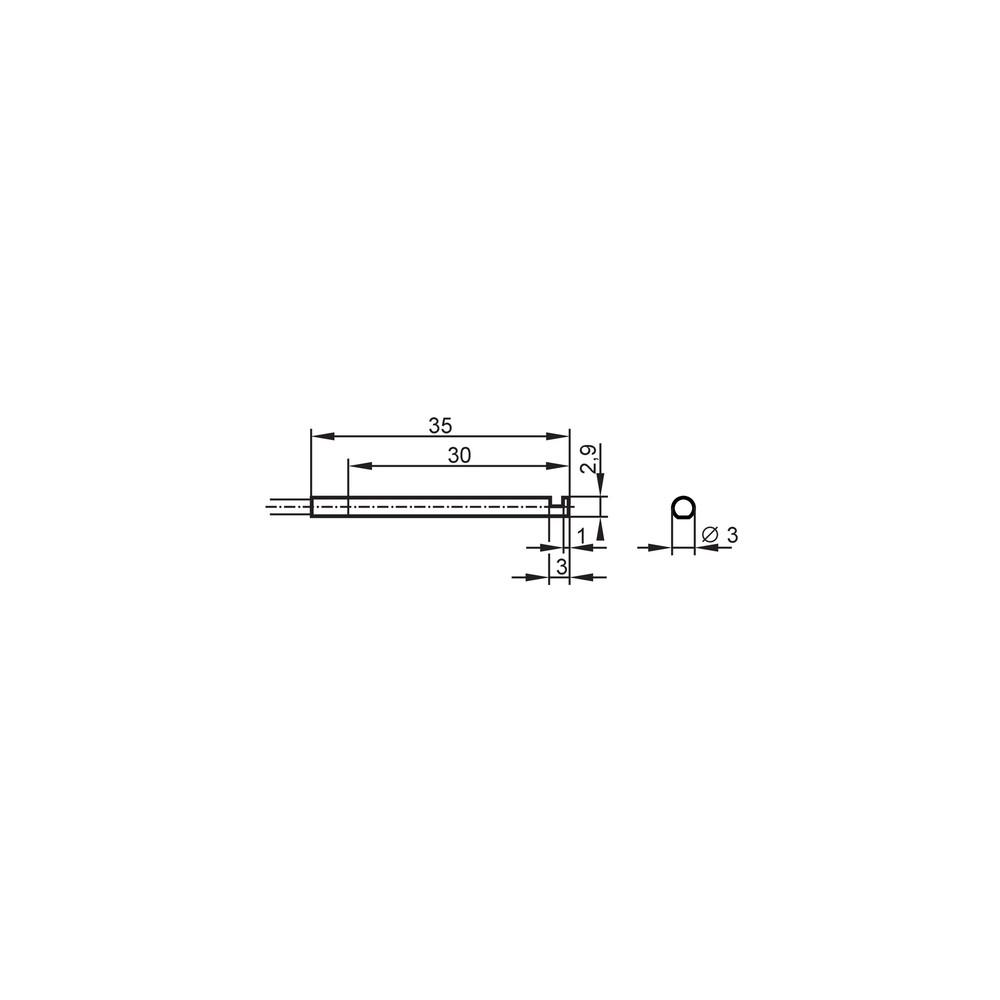

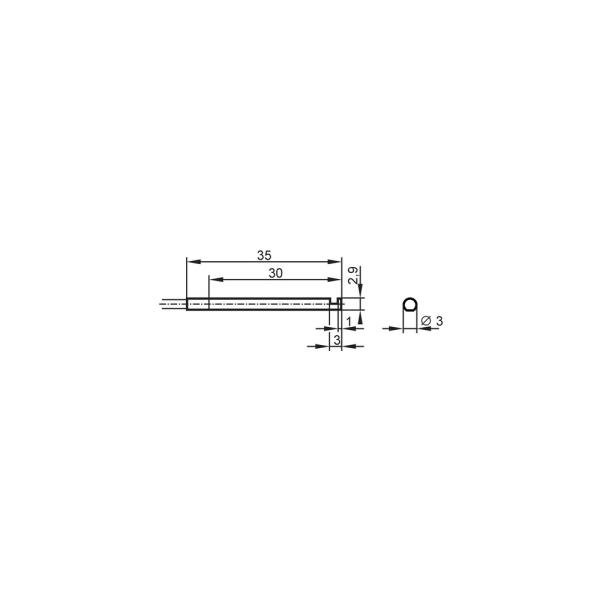

Desenho Dimensional

ACESSÓRIOS

Grampo de fixação (E20107)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de sinal luminoso	Curvatura da fibra abaixo de 25mm	Verificar se existem dobras acentuadas ao longo dos 2000mm
Falso positivo ou ausência de detecção	Acúmulo de sujidade na ponta	Limpar a ponta da sonda com pano macio seco
Sinal instável	Desalinhamento do amplificador	Revisar conexão entre fibra e amplificador
Falha total de transmissão	Dano no revestimento	Inspecionar visualmente o revestimento PE da fibra

DOCUMENTAÇÃO TÉCNICA

Datasheet do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a barreira de fibra óptica E20714 da IFM?

A E20714 é uma barreira fotoelétrica de fibra óptica com sonda angular de 3mm, projetada para detecção industrial precisa em espaços confinados.

O que acompanha o produto na embalagem?

Ela acompanha um grampo de fixação (E20107) para facilitar a montagem mecânica em máquinas e estruturas industriais.

Para quais ambientes este produto não é recomendado?

Este modelo não é indicado para ambientes com poeira extrema ou detritos que bloqueiem o feixe óptico, pois a tecnologia de fibra óptica pode sofrer atenuação de sinal.

Existe restrição de instalação para a fibra?

O sensor não deve ser utilizado em aplicações que excedam um raio de curvatura inferior a 25mm para evitar danos permanentes à fibra óptica.

O que acontece quando o sensor para de detectar?

Um sintoma comum é a perda de detecção ou falso positivo, frequentemente causado por contaminação na ponta da sonda ou desalinhamento da fibra.

Como diagnosticar falhas de leitura no sensor?

Verifique primeiramente se a fibra óptica está limpa e sem dobras acentuadas, em seguida, teste a integridade do cabo óptico e a conexão com o amplificador.

Por que escolher a fibra óptica em vez de um sensor padrão?

A escolha entre este modelo e um sensor fotoelétrico convencional depende do espaço disponível; a fibra óptica permite colocar apenas a sonda de 3mm no ponto de detecção, enquanto o restante do sensor fica em local seguro.

Quais as vantagens de comprar este modelo via Melhor Indústria?

A compra direta via intermediação da Melhor Indústria garante a procedência, faturamento da IFM ELECTRONIC LTDA. e acesso ao suporte técnico de fábrica.

Quais os cuidados necessários na instalação da fibra?

A instalação requer cuidado para evitar curvaturas menores que 25mm e garantir que o amplificador esteja configurado corretamente para o alcance específico da fibra (ex: 230mm em modo OBF).

Qual a procedência deste componente?

A marca IFM oferece suporte técnico especializado para a aplicação deste componente. Este produto é faturado diretamente pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

PMMA

Polimetilmetacrilato, material plástico acrílico utilizado na constituição da fibra óptica deste sensor. (Ref.: Material da fibra óptica)

Sonda Angular

Configuração da ponta da fibra em 90 graus, ideal para montagens onde o espaço frontal é reduzido. (Ref.: Versão da sonda)

Raio de curvatura

Medida mínima de dobramento da fibra que garante a integridade e transmissão do sinal luminoso. (Ref.: Raio de curvatura mínimo)

Barreira Fotoelétrica

Princípio de operação onde um emissor e receptor (ou refletor) detectam a interrupção de um feixe de luz. (Ref.: Princípio de funcionamento)

Amplificador

Dispositivo eletrônico externo que processa o sinal recebido pela fibra óptica. (Ref.: Amplificadores compatíveis)
