Barreira Fotoelétrica Fibra Óptica IFM E20703 M4

Pré-visualizar: E20703 IFM - Barreira Fotoelétrica Fibra Óptica Uso Industrial M4 2000mm

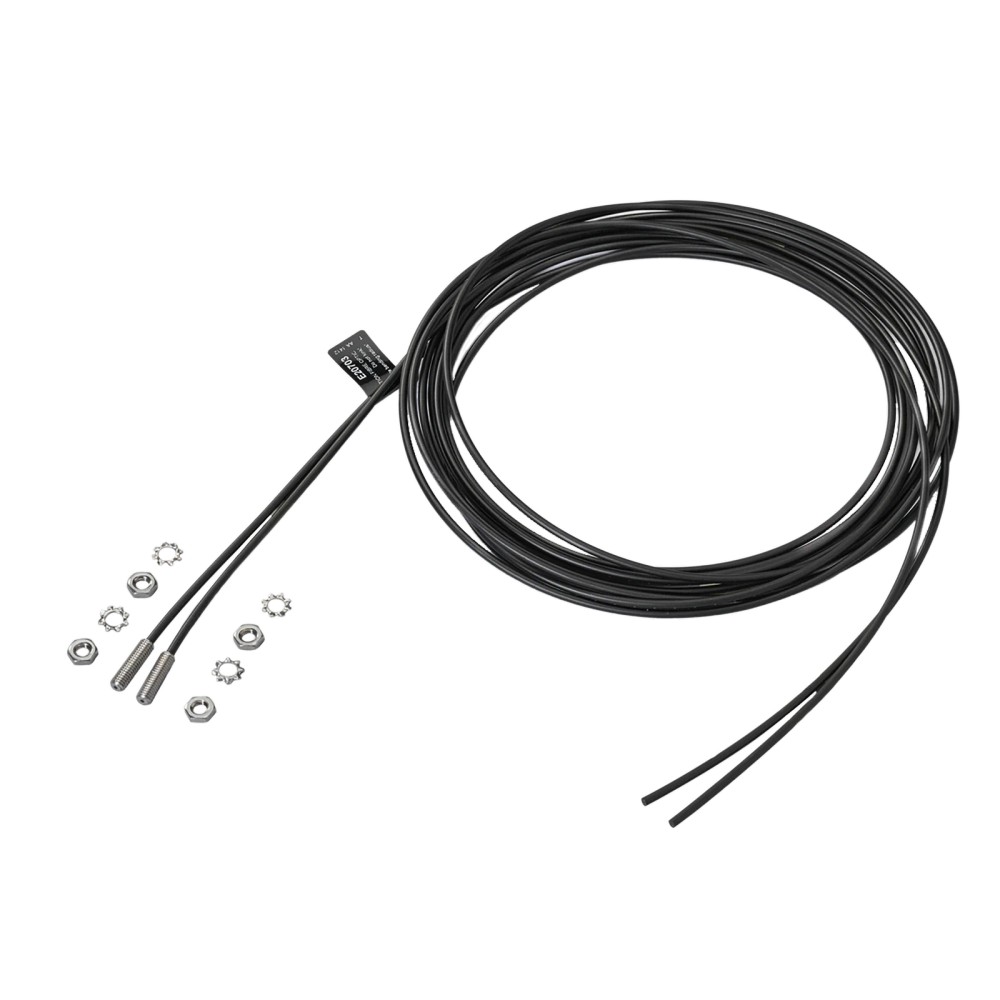

E20703 IFM - Barreira Fotoelétrica Fibra Óptica Uso Industrial M4 2000mm

Imagem meramente ilustrativa

R$ 1.012,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20703
EAN: 4021179049016
NCM do produto: 90011019

Destaques do Produto Tecnologia Fibra...mais

Fechar menu

Saiba mais sobre: "E20703 IFM - Barreira Fotoelétrica Fibra Óptica Uso Industrial M4 2000mm"

Destaques do Produto

Tecnologia

Fibra óptica acrílica PMMA

Rosca da sonda

Comprimento

2000 mm

Temperatura ambiente

-40 a 70 °C

Amplificador

Selecionar conforme alcance requerido e compatibilidade do sistema

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20703 IFM — Barreira fotoelétrica de fibra óptica para uso industrial, sonda M4, comprimento de 2000 mm

A E20703 é uma barreira fotoelétrica de fibra óptica para aplicações industriais. O conjunto utiliza fibra óptica acrílica PMMA, com sonda reta de rosca M4 e comprimento total de 2000 mm. A faixa de temperatura ambiente informada é de -40 a 70 °C. O alcance depende do amplificador utilizado.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Barreira fotoelétrica de fibra óptica
Princípio de funcionamento	Sensores fotoelétricos por barreira
Tecnologia da fibra	Fibra óptica acrílica PMMA
Comprimento da fibra	2000 mm
Rosca da sonda	M4
Versão da sonda	Reta
Temperatura ambiente	-40 a 70 °C
Raio de curvatura mínimo	30 mm
Peso	51 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas industriais de detecção fotoelétrica por barreira que utilizem fibra óptica compatível.
Montagens que aceitem sonda reta com rosca M4 e fibra com 2000 mm de comprimento.
Instalações em que a temperatura ambiente permaneça entre -40 e 70 °C e o raio de curvatura da fibra respeite o mínimo de 30 mm.

⚠ Considere outro se precisa de:

Não selecionar esta peça como sensor autônomo: a ficha informa alcances associados a amplificadores, portanto a aplicação requer amplificador compatível.
Não usar em uma montagem que exija rosca de sonda diferente de M4 sem confirmar a adaptação mecânica.
Não dobrar a fibra abaixo do raio mínimo informado de 30 mm.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: uso industrial como barreira fotoelétrica de fibra óptica.
Possibilidade de uso em uma montagem com amplificador OBF, OB50, OO50 ou OCF (High Power), respeitando o alcance associado a cada modelo informado na ficha.
Em instalações com percurso curvo, considerar o raio de curvatura mínimo de 30 mm. A ficha não especifica ambiente químico, grau de proteção ou material do alvo; confirme esses requisitos com o fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o E20703 IFM — Barreira fotoelétrica de fibra óptica para uso industrial, sonda M4, comprimento de 2000 mm, verifique estes pontos:

Escolha a E20703

Quando a aplicação requer uma barreira fotoelétrica de fibra óptica com sonda reta M4, fibra de 2000 mm e condições ambientais dentro de -40 a 70 °C. Confirme também o amplificador e o alcance necessário.

Verifique outra configuração

Procure uma versão diferente quando a montagem exigir rosca ou formato de sonda distintos, ou quando o comprimento e o raio de curvatura especificados não atenderem ao layout. A ficha não informa alternativas específicas; valide os requisitos com o catálogo IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM (ifm electronic)	Marca informada para o produto.
Modelo / SKU / Part Number	E20703	Código de identificação do produto.
GTIN	4021179049016	Identificador comercial informado no anúncio.
Tipo de produto	Barreira fotoelétrica de fibra óptica	Descrição do tipo de componente.
Princípio de funcionamento	Sensores fotoelétricos por barreira	Princípio de detecção informado na ficha.
Aplicação	Uso em aplicações industriais	Aplicação descrita pelo fabricante.

Dados ópticos e alcance
Material da fibra óptica	PMMA	Material especificado para a fibra.
Material do revestimento da fibra	PE	Material especificado para o revestimento.
Diâmetro interno	1 mm	Dimensão informada na ficha.
Alcance com amplificador OBF	450 mm	Alcance associado ao amplificador OBF.
Alcance com amplificador OB50	200 mm	Alcance associado ao amplificador OB50.
Alcance com amplificador OO50	800 mm	Alcance associado ao amplificador OO50.
Alcance com amplificador OCF (High Power)	4000 mm	Alcance associado ao amplificador OCF (High Power).

Dados mecânicos
Tipo de componente	Cabo de fibra óptica	Classificação do componente no anúncio.
Comprimento	2000 mm	Comprimento informado para o conjunto de fibra.
Versão da sonda	Reta	Formato da sonda.
Comprimento da sonda	15 mm	Dimensão informada para a sonda.
Rosca da sonda	M4	Dimensão da rosca para referência de montagem mecânica.
Material da sonda de fibra óptica	1.4301 (aço inoxidável / 304)	Material especificado para a sonda.
Tipo de terminal	Roscado metálico	Característica mecânica informada no anúncio.
Raio de curvatura mínimo	30 mm	Limite mínimo informado para a curvatura da fibra.
Cor	Preto	Cor informada no anúncio.
Peso	51 g	Massa informada nos dados do produto.

Condições ambientais
Temperatura ambiente	-40 a 70 °C	Faixa de temperatura ambiente informada para o produto.

Acessórios e fornecimento
Material incluído	4 porcas sextavadas M4 em aço inoxidável e 4 arruelas dentadas	Elementos de fixação indicados como incluídos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Acessório opcional	Fresa para fibras ópticas E20600	Acessório opcional indicado na ficha; não informado como incluso.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica A ficha disponível não informa conexão elétrica, sinal ou protocolo para a fibra. A E20703 é identificada como componente de fibra óptica; confirme a compatibilidade com o amplificador utilizado.

Processo Sonda com rosca M4 e versão reta. Essa especificação descreve a montagem mecânica, não uma conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação com amplificador OBF	✓	A ficha informa alcance de 450 mm com esse amplificador.
Aplicação com amplificador OB50	✓	A ficha informa alcance de 200 mm com esse amplificador.
Aplicação com amplificador OO50	✓	A ficha informa alcance de 800 mm com esse amplificador.
Aplicação com amplificador OCF (High Power)	✓	A ficha informa alcance de 4000 mm com esse amplificador.
Uso sem amplificador ou com amplificador não confirmado	✗	Os alcances publicados são associados a amplificadores específicos; a ficha não confirma operação independente nem compatibilidade com outros modelos.
Montagem mecânica em rosca M4	✓	A sonda possui rosca M4; verifique se a peça de montagem da aplicação aceita essa dimensão.

INSTALAÇÃO

Como instalar o E20703 IFM — Barreira fotoelétrica de fibra óptica para uso industrial, sonda M4, comprimento de 2000 mm

Confirme que a aplicação utiliza uma barreira fotoelétrica de fibra óptica e selecione um amplificador compatível.
Verifique se a montagem aceita a sonda reta com rosca M4.
Planeje o encaminhamento da fibra considerando seu comprimento de 2000 mm.
Instale a fibra sem curvaturas inferiores ao raio mínimo de 30 mm.
Fixe a sonda usando os elementos de montagem adequados; a ficha informa porcas M4 e arruelas dentadas inclusas.
Consulte a folha de dados do fabricante para confirmar a montagem e valide o funcionamento com o amplificador selecionado.

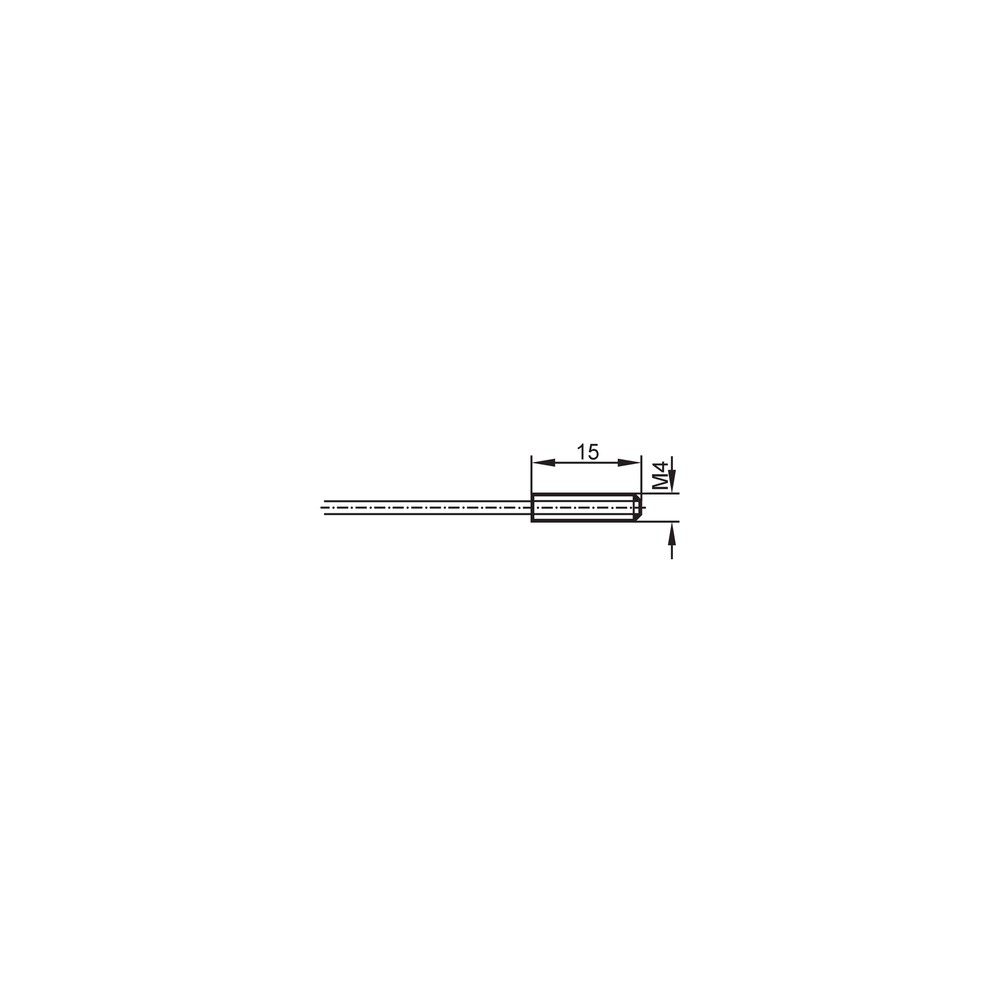

Desenho Dimensional

ACESSÓRIOS

4 porcas sextavadas M4 em aço inoxidável
4 arruelas dentadas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta o alvo.	Amplificador incompatível, configuração inadequada ou alcance requerido acima do valor indicado para o amplificador em uso.	Identifique o modelo do amplificador e compare o alcance requerido com os valores informados na folha de dados.
A detecção é intermitente após a instalação.	A fibra pode estar encaminhada com curvatura inferior ao raio mínimo de 30 mm.	Inspecione o trajeto da fibra e confirme que não há curvas menores que o limite especificado.
A sonda não fica firme na montagem.	A montagem pode não aceitar rosca M4 ou a fixação pode não estar corretamente posicionada.	Confira a dimensão da rosca na montagem e verifique o assentamento das porcas e arruelas.
O alcance observado não corresponde ao esperado.	O alcance depende do amplificador utilizado e pode ter sido comparado com o valor de outro modelo.	Confirme o modelo do amplificador instalado e consulte o alcance correspondente na documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E20703 (Datasheet) Desenho técnico IFM E20703 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E20703 e para que serve?

É uma barreira fotoelétrica de fibra óptica destinada a aplicações industriais. Trabalha com um amplificador, e o alcance depende do modelo utilizado.

A E20703 serve para qualquer amplificador fotoelétrico?

A ficha lista alcances com os amplificadores OBF, OB50, OO50 e OCF (High Power). Ela não confirma compatibilidade com outros modelos, portanto verifique essa combinação com a documentação IFM.

O que acompanha o produto?

A ficha informa 4 porcas sextavadas M4 em aço inoxidável e 4 arruelas dentadas. A embalagem contém 1 peça.

Ela serve para uma montagem que exige rosca diferente de M4?

A sonda especificada tem rosca M4. A ficha não confirma adaptação para outras roscas; verifique a interface mecânica antes da instalação.

Posso usar a fibra em uma aplicação que exige curvatura menor que 30 mm?

A ficha estabelece raio de curvatura mínimo de 30 mm. Não é possível confirmar uso abaixo desse limite.

A E20703 pode funcionar sem amplificador?

A ficha apresenta os alcances associados a amplificadores específicos e não informa operação sem amplificador. Confirme o equipamento necessário na documentação do fabricante.

O sensor não detecta; o que devo verificar antes de trocar a fibra?

Confira primeiro o modelo do amplificador, a compatibilidade e o alcance requerido em relação ao alcance informado para esse amplificador.

A detecção fica instável depois de passar a fibra pela máquina; qual pode ser a causa?

Uma causa possível é uma curvatura abaixo do raio mínimo de 30 mm. Inspecione o percurso e compare as curvas com o limite especificado.

É melhor comprar esta peça ou uma fibra avulsa?

A E20703 é identificada como uma peça de barreira fotoelétrica de fibra óptica e a embalagem informada contém 1 peça. A ficha não descreve um kit alternativo nem uma versão avulsa para comparação.

Que cuidado devo ter ao instalar a fibra?

Respeite o raio de curvatura mínimo de 30 mm e confirme que a montagem aceita a sonda M4. Para o procedimento completo, consulte a folha de dados IFM.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica

Princípio de detecção fotoelétrica identificado para este produto. (Ref.: Princípio de funcionamento)

Fibra óptica PMMA

Fibra óptica cujo material é especificado como PMMA. (Ref.: Material da fibra óptica)

Raio de curvatura mínimo

Limite mínimo de curvatura informado para o encaminhamento da fibra. (Ref.: Raio de curvatura mínimo — 30 mm)

Rosca M4

Especificação mecânica da rosca da sonda para conferir a montagem. (Ref.: Rosca da sonda)

Amplificador de fibra óptica

Dispositivo associado aos valores de alcance especificados para a E20703. (Ref.: Alcance com amplificadores OBF, OB50, OO50 e OCF)
