Fibra Óptica Reflexão Difusa IFM E20651

Pré-visualizar: E20651 IFM - Fibra Óptica Reflexão Difusa Detecção Industrial M4 2000mm

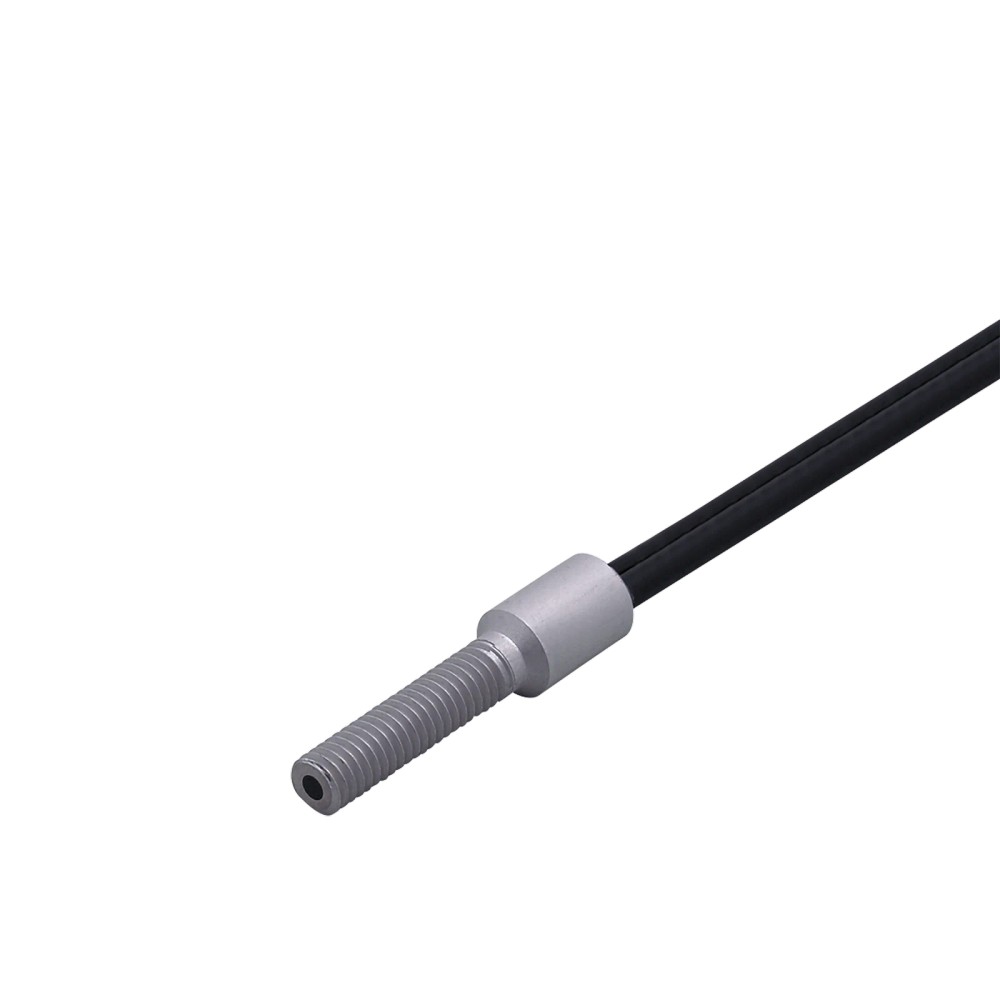

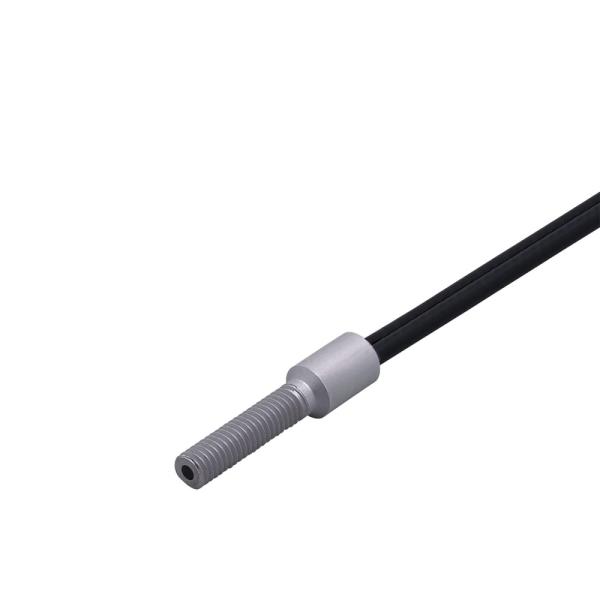

E20651 IFM - Fibra Óptica Reflexão Difusa Detecção Industrial M4 2000mm

Imagem meramente ilustrativa

R$ 669,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20651
EAN: 4021179048491
NCM do produto: 90011019

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "E20651 IFM - Fibra Óptica Reflexão Difusa Detecção Industrial M4 2000mm"

Destaques do Produto

Princípio de detecção

Reflexão difusa por fibra óptica

Rosca da sonda

Comprimento da fibra

2000 mm

Temperatura ambiente

-40...70 °C

Alcance de detecção

Varia conforme amplificador: 60 mm (OB50), 90 mm (OBF), 300 mm (OO50) ou 1250 mm (OCF High Power), conforme dados fornecidos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20651 IFM – Sistema de reflexão difusa de fibra óptica, sonda M4, comprimento 2000 mm

O IFM E20651 é um sistema de reflexão difusa de fibra óptica para aplicações industriais. Possui sonda reta com rosca M4 e fibra de 2000 mm. A ficha informa fibra óptica de PMMA, revestimento de PE e temperatura ambiente de -40 a 70 °C. Os alcances de detecção informados dependem do amplificador utilizado.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sistema de reflexão difusa de fibra óptica
Modelo / SKU	E20651
Rosca da sonda	M4
Comprimento da fibra	2000 mm
Comprimento da sonda	26 mm
Versão da sonda	Reta
Material da fibra	PMMA
Temperatura ambiente	-40...70 °C
Raio de curvatura mínimo	30 mm
Peso	45 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que utilizem sensor de reflexão difusa com fibra óptica compatível.
Montagens que requeiram sonda reta com rosca M4 e comprimento de fibra de 2000 mm.
Instalações cuja temperatura ambiente esteja entre -40 e 70 °C, respeitando também os limites do amplificador utilizado.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que o amplificador de fibra óptica utilizado aceita esta fibra e o princípio de reflexão difusa; a ficha não especifica modelos compatíveis.
Não use com curvatura inferior ao raio mínimo informado de 30 mm.
Não trate os alcances informados como alcance universal: dependem do amplificador indicado na ficha.

APLICAÇÕES E USO

COMO ESCOLHER

Antes de comprar o E20651 IFM – Sistema de reflexão difusa de fibra óptica, sonda M4, comprimento 2000 mm, verifique estes pontos:

Escolha o E20651 quando

A aplicação exigir sistema de reflexão difusa de fibra óptica, sonda reta M4, fibra de 2000 mm e operação na faixa ambiente especificada. Confirme no datasheet do amplificador o alcance aplicável à combinação.

Verifique outra configuração quando

A montagem exigir rosca diferente de M4, fibra de outro comprimento, geometria de sonda diferente ou uma faixa de temperatura distinta. A ficha disponível não identifica alternativas específicas; compare os requisitos com o catálogo do fabricante.

Valide a detecção antes da compra

Os valores de alcance variam conforme os amplificadores OB50, OBF, OO50 e OCF High Power listados. Confirme o modelo efetivamente instalado e as condições de detecção no datasheet do conjunto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação indicada nos dados do produto.
Modelo e SKU	E20651	Código do produto.
GTIN	4021179048491	Identificador comercial informado.
Tipo de produto	Sistema de reflexão difusa de fibra óptica	Princípio de funcionamento e categoria do produto.
Aplicação	Uso em aplicações industriais	Descrição de aplicação fornecida; não especifica setor ou processo particular.

Dados ópticos
Princípio de funcionamento	Sensores de reflexão difusa	Princípio de detecção informado.
Alcance de detecção (OB50)	60 mm	Valor associado ao amplificador OB50, conforme ficha fornecida.
Alcance de detecção (OBF)	90 mm	Valor associado ao amplificador OBF, conforme ficha fornecida.
Alcance de detecção (OO50)	300 mm	Valor associado ao amplificador OO50, conforme ficha fornecida.
Alcance de detecção (OCF High Power)	1250 mm	Valor associado ao amplificador OCF High Power, conforme ficha fornecida.

Dados mecânicos

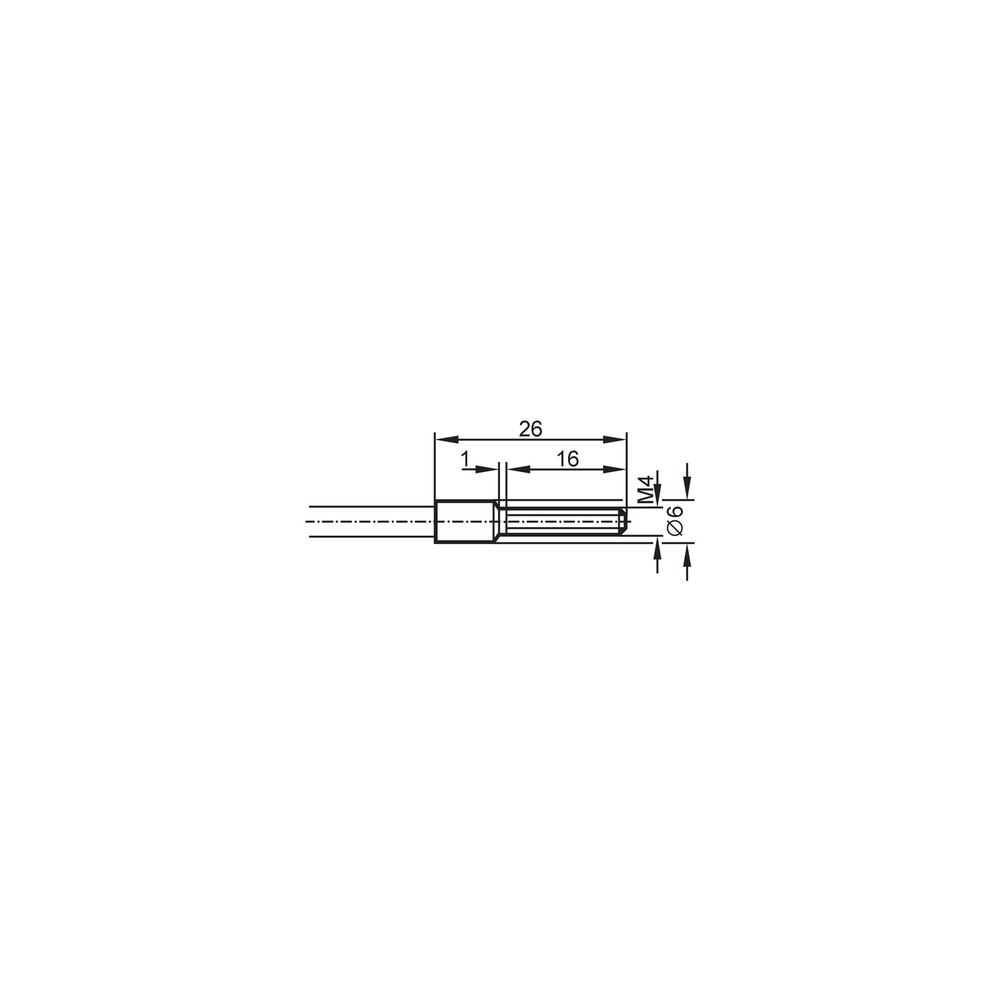

Rosca da sonda	M4	Dimensão de montagem mecânica especificada.
Versão da sonda	Reta	Geometria da sonda indicada na ficha.
Comprimento da sonda	26 mm	Dimensão da sonda informada.
Comprimento da fibra óptica	2000 mm	Comprimento total especificado para a fibra.
Diâmetro interno	1 x 1 + 16 x 0,25 mm	Designação dimensional conforme fornecida na ficha.
Raio de curvatura mínimo	30 mm	Limite mínimo informado; não curvar abaixo deste valor.
Material da sonda de fibra óptica	Alumínio	Material indicado para a sonda.
Material da fibra óptica	PMMA	Material indicado para a fibra.
Material do revestimento da fibra	PE	Material indicado para o revestimento.
Peso	45 g	Massa informada nos dados do produto.

Condições ambientais
Temperatura ambiente	-40...70 °C	Faixa de temperatura ambiente especificada para o produto.

Itens incluídos e acessórios
Material incluído	2 porcas sextavadas M4 e 2 arruelas dentadas	Componentes indicados como incluídos na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Acessório opcional	Fresa para fibras ópticas E20600	Acessório opcional identificado na ficha; não indicado como incluído.

COMPATIBILIDADE

Comunicação

• Não há interface de comunicação ou protocolo especificado para esta fibra óptica passiva.

Conexões

Elétrica A ficha fornecida não especifica conexão elétrica para o E20651. A fibra é um componente óptico e deve ser associada a um amplificador compatível; consulte a documentação do amplificador para ligação elétrica.

Processo Sonda reta com rosca M4. A conexão mecânica indicada não define a conexão elétrica nem a compatibilidade com um amplificador específico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema industrial de reflexão difusa com amplificador de fibra óptica confirmado como compatível	✓	O produto é identificado como sistema de reflexão difusa de fibra óptica para aplicações industriais; a compatibilidade do amplificador deve ser confirmada separadamente.
Montagem que requer sonda reta roscada M4	✓	A ficha informa rosca da sonda M4 e versão reta.
Montagem que exige rosca diferente de M4	✗	A rosca informada para esta versão é M4.
Ligação direta a uma entrada elétrica de controlador, sem amplificador de fibra óptica	✗	A ficha descreve uma fibra óptica e não especifica saída elétrica integrada.
Detecção cujo alcance requerido excede o alcance confirmado para o amplificador escolhido	✗	Os alcances listados são associados a amplificadores específicos; não há um alcance único independente do amplificador.
