Fibra Óptica Reflexão Difusa IFM E20633

Pré-visualizar: E20633 IFM - Fibra Óptica Reflexão Difusa IFM Uso Industrial M6 2000mm

E20633 IFM - Fibra Óptica Reflexão Difusa IFM Uso Industrial M6 2000mm

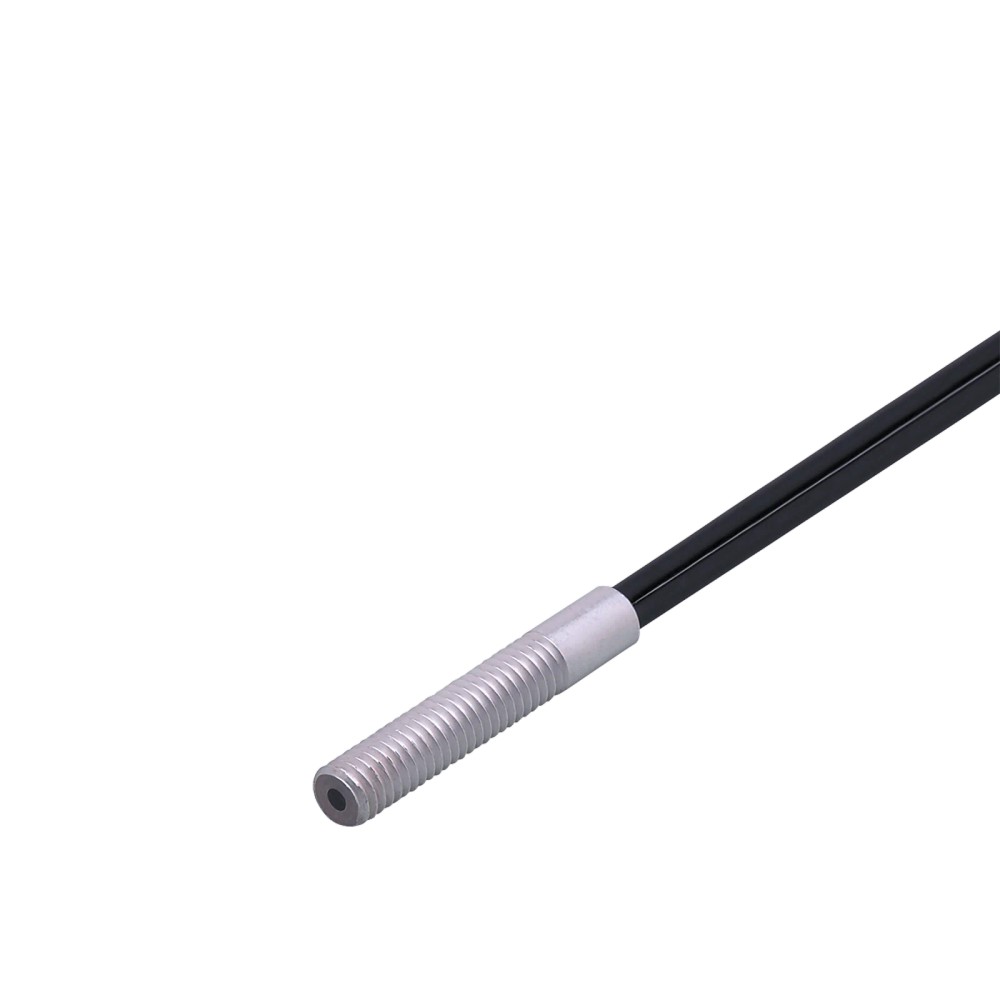

Imagem meramente ilustrativa

R$ 698,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20633
EAN: 4021179048316
NCM do produto: 90011019

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "E20633 IFM - Fibra Óptica Reflexão Difusa IFM Uso Industrial M6 2000mm"

Destaques do Produto

Princípio de detecção

Reflexão difusa

Fixação da sonda

Rosca M6

Comprimento da fibra

2000 mm

Formato da sonda

Reto

Temperatura ambiente especificada

-40 a 70 °C

Material da fibra

PMMA

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20633 IFM — sistema de reflexão difusa de fibra óptica, sonda reta M6, 2000 mm

O IFM E20633 é um sistema de reflexão difusa de fibra óptica para aplicações industriais. Possui sonda reta com rosca M6 e comprimento de fibra de 2000 mm. A fibra é de PMMA, com revestimento de PE, e a temperatura ambiente especificada é de -40 a 70 °C. Os alcances de detecção informados dependem da condição de referência indicada para cada valor.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Reflexão difusa
Tecnologia	Fibra óptica
Rosca da sonda	M6
Versão da sonda	Reta
Comprimento da fibra	2000 mm
Comprimento da sonda	35 mm
Material da fibra / revestimento	PMMA / PE
Temperatura ambiente	-40 a 70 °C
Raio de curvatura mínimo	30 mm
Alcances de detecção informados	OBF: 100 mm; OB50: 70 mm; OO50: 300 mm; OCF High Power: 1250 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que requerem sistema de reflexão difusa por fibra óptica e cuja montagem aceite sonda reta com rosca M6.
Instalações em que o comprimento de fibra de 2000 mm e a temperatura ambiente de -40 a 70 °C atendam aos requisitos do equipamento.
Arranjos em que o raio de curvatura da fibra respeite o mínimo especificado de 30 mm.

⚠ Considere outro se precisa de:

Não selecione para uma instalação que exija rosca ou geometria de sonda diferente de M6 reta sem validar a montagem.
Não opere a fibra com raio de curvatura inferior a 30 mm.
Não trate os alcances informados como alcance universal: confirme a condição de referência e o amplificador compatível no datasheet do fabricante.

APLICAÇÕES E USO

Uso industrial em sistemas que utilizam detecção por reflexão difusa através de fibra óptica; a ficha não determina um setor ou processo específico.
Instalações com sonda reta M6 e fibra de 2000 mm, desde que a montagem respeite a temperatura ambiente de -40 a 70 °C e o raio mínimo de curvatura de 30 mm.
Possibilidade de aplicação em detecção de objetos dentro dos alcances associados às condições OBF, OB50, OO50 ou OCF High Power. Esses valores são condicionais e devem ser confirmados com o amplificador e as referências descritas pelo fabricante; não constituem garantia de alcance para qualquer objeto ou configuração.

COMO ESCOLHER

Antes de comprar o E20633 IFM — sistema de reflexão difusa de fibra óptica, sonda reta M6, 2000 mm, verifique estes pontos:

Quando escolher o E20633

Escolha este modelo se a aplicação requer reflexão difusa por fibra óptica, sonda reta M6 e fibra de 2000 mm, respeitando a faixa ambiente e o raio mínimo de curvatura especificados.

Quando avaliar outra configuração

Considere outra configuração se o espaço exigir sonda com geometria ou rosca diferente, se o comprimento necessário não for atendido ou se o encaminhamento exigir curvatura abaixo de 30 mm. Verifique no fabricante o amplificador e as condições de referência correspondentes ao alcance desejado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante / marca	IFM / ifm electronic	Identificação do fabricante informada na ficha.
Modelo	E20633	Código do produto.
Tipo de produto	Sistema de reflexão difusa de fibra óptica	Classificação do produto para uso industrial.
Aplicação	Industrial	Uso indicado na ficha; não especifica um processo industrial particular.
Princípio de funcionamento	Sensores de reflexão difusa	A detecção é classificada como reflexão difusa.

Dados ópticos e alcances
Tecnologia	Fibra óptica	Tecnologia do sistema.
Alcance da detecção (OBF)	100 mm	Valor associado à condição OBF indicada na ficha.
Alcance da detecção (OB50)	70 mm	Valor associado à condição OB50 indicada na ficha.
Alcance da detecção (OO50)	300 mm	Valor associado à condição OO50 indicada na ficha.
Alcance da detecção (OCF High Power)	1250 mm	Valor associado à condição OCF High Power indicada na ficha; confirme a configuração no datasheet.

Dados mecânicos
Rosca da sonda	M6	Interface mecânica especificada para a montagem da sonda.
Versão da sonda	Reta	Geometria da sonda informada na ficha.
Comprimento da sonda	35 mm	Dimensão da sonda.
Comprimento da fibra	2000 mm	Comprimento informado para o conjunto de fibra.
Material da sonda	Alumínio	Material da sonda de fibra óptica.
Material da fibra óptica	PMMA	Material óptico indicado na ficha.
Material do revestimento	PE	Material de revestimento informado para a fibra.
Diâmetro interno	1 mm	Valor informado no atributo de dados do produto; consulte o desenho do fabricante para confirmar a interpretação dimensional.
Raio de curvatura mínimo	30 mm	Limite mínimo informado para o raio de curvatura da fibra.
Peso	48,5 g	Peso informado no conjunto de atributos do produto.

Condições ambientais
Temperatura ambiente	-40 a 70 °C	Faixa ambiente especificada para o produto.

Material incluído e acessórios
Material incluído	2 porcas sextavadas M6 (3,1 mm), aço inoxidável; 2 arruelas dentadas	Itens indicados como incluídos na ficha.
Acessório opcional	Fresa para fibras ópticas E20600	Acessório opcional identificado na ficha; não consta como incluído.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Identificadores e classificação
SKU / Part Number	E20633	Identificadores comerciais do produto.
GTIN	4021179048316	Identificador global informado na ficha.
NCM	9001.10.19	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para o E20633; trata-se de um sistema de fibra óptica de reflexão difusa.

Conexões

Elétrica Não há conexão elétrica, pinagem ou conector elétrico especificado para esta fibra. A compatibilidade elétrica com amplificador ou sensor não pode ser confirmada com os dados disponíveis; consulte o datasheet e a documentação do equipamento associado.

Processo Sonda com rosca M6. A compatibilidade mecânica depende de a montagem aceitar essa rosca e a geometria reta da sonda.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem que aceita sonda reta com rosca M6	✓	A ficha especifica sonda reta e rosca M6.
Encaminhamento da fibra com raio de curvatura igual ou superior a 30 mm	✓	Atende ao raio de curvatura mínimo especificado.
Montagem que exige rosca diferente de M6	✗	A rosca da sonda informada é M6; não há adaptadores especificados.
Integração elétrica ou de protocolo com um amplificador específico	✗	A ficha não informa modelo de amplificador, conexão elétrica ou protocolo; a compatibilidade não está estabelecida.

INSTALAÇÃO

Como instalar o E20633 IFM — sistema de reflexão difusa de fibra óptica, sonda reta M6, 2000 mm

Confirme no datasheet que a montagem requer sonda reta com rosca M6 e que as dimensões atendem ao equipamento.
Verifique o comprimento necessário da fibra e planeje o trajeto até o equipamento associado, sem ultrapassar o limite de curvatura especificado.
Fixe a sonda M6 na montagem compatível, utilizando as porcas e arruelas incluídas quando adequadas à instalação.
Posicione e encaminhe a fibra sem impor raio de curvatura inferior a 30 mm.
Confirme no datasheet do fabricante o amplificador associado e a condição de referência aplicável ao alcance pretendido.
Após a montagem, valide a detecção na aplicação real e confirme que a temperatura ambiente permanece dentro da faixa especificada.

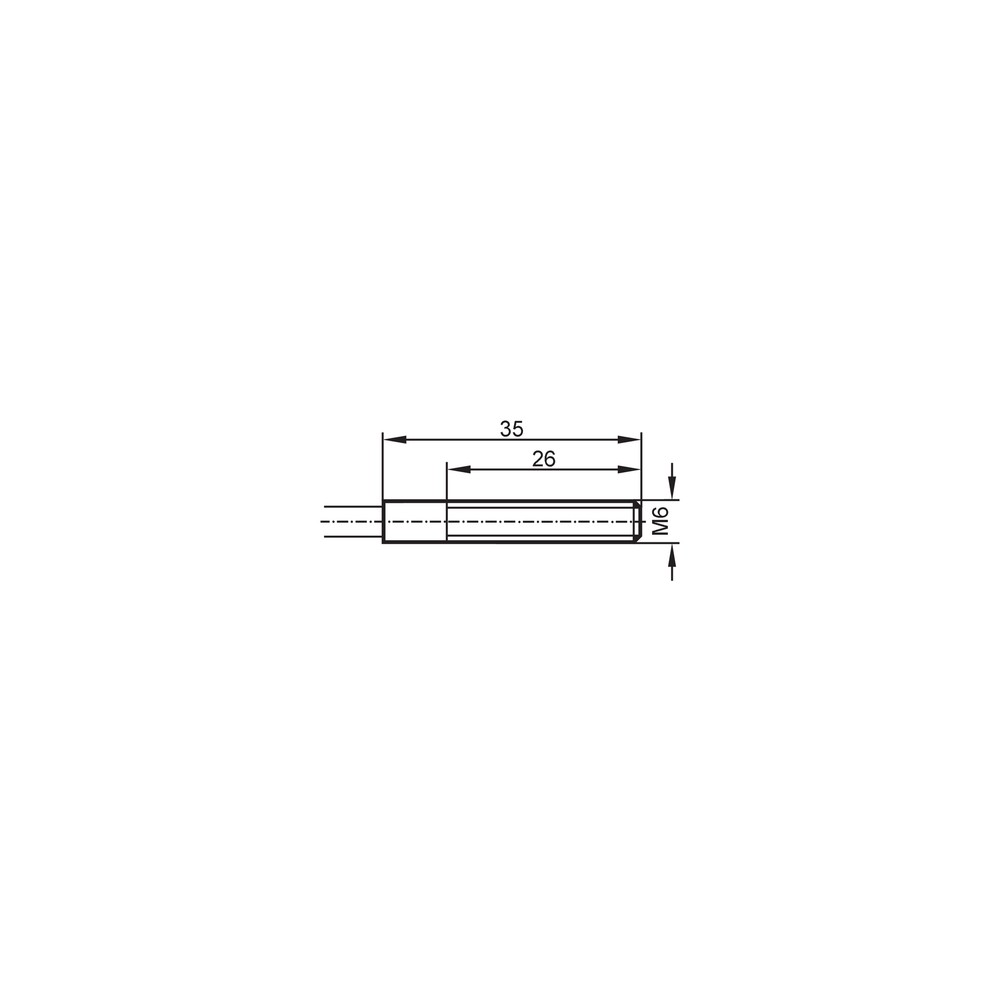

Desenho Dimensional

ACESSÓRIOS

2 porcas sextavadas M6 (3,1 mm), em aço inoxidável
2 arruelas dentadas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A detecção não ocorre na distância esperada.	O alcance depende da condição de referência indicada (OBF, OB50, OO50 ou OCF High Power) e da configuração do equipamento associado.	Identifique o amplificador e confira no datasheet a condição correspondente ao alcance esperado antes de reposicionar ou substituir a fibra.
A detecção fica intermitente após a instalação.	A fibra pode estar encaminhada com curvatura abaixo do mínimo especificado ou submetida a um trajeto inadequado.	Inspecione o percurso e confirme que o raio de curvatura não é inferior a 30 mm.
A sonda não pode ser fixada na montagem existente.	A interface mecânica da montagem pode não corresponder à rosca M6 ou à geometria reta da sonda.	Confira a rosca e o espaço de montagem necessários no equipamento e compare com a especificação M6 reta do E20633.
O conjunto não funciona após a ligação ao equipamento.	A compatibilidade elétrica ou com o amplificador não está determinada pelos dados disponíveis para a fibra.	Consulte a documentação do equipamento associado e confirme a compatibilidade antes de atribuir a falha à fibra; o E20633 não tem pinagem elétrica especificada nesta ficha.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E20633 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E20633 e para que serve?

É um sistema de reflexão difusa de fibra óptica para uso industrial. A ficha identifica sonda reta M6 e fibra com comprimento de 2000 mm.

O que acompanha o E20633?

A ficha lista duas porcas sextavadas M6 de aço inoxidável e duas arruelas dentadas. A fresa E20600 aparece como acessório opcional, não como item incluído.

O E20633 é compatível com qualquer amplificador ou sensor IFM?

A ficha não identifica um amplificador compatível nem conexão elétrica ou protocolo. Confirme a combinação no datasheet e na documentação do equipamento associado antes da compra.

Quais são os alcances de detecção do produto?

A ficha informa 100 mm (OBF), 70 mm (OB50), 300 mm (OO50) e 1250 mm (OCF High Power). Cada valor está associado à condição indicada e deve ser validado para a configuração da aplicação.

Posso usar o E20633 se a montagem exigir rosca diferente de M6?

A ficha especifica rosca M6 e não informa adaptadores. Para uma montagem com outra rosca, a compatibilidade mecânica não está confirmada.

O E20633 serve para temperaturas fora de -40 a 70 °C?

A faixa ambiente informada é de -40 a 70 °C. A ficha não confirma operação fora desses limites.

A detecção falha mesmo com o produto instalado; o que devo verificar antes de trocar a fibra?

Verifique o amplificador associado, a condição de referência do alcance e o alinhamento do conjunto conforme a documentação do fabricante. Confira também se a fibra respeita o raio mínimo de curvatura de 30 mm.

A fibra apresenta leitura intermitente depois que foi acomodada na máquina; qual pode ser a causa?

Uma causa possível é o encaminhamento com curvatura abaixo do mínimo de 30 mm. Inspecione todo o trajeto da fibra e compare o raio observado com o limite especificado.

Devo comprar o E20633 ou a fresa E20600?

O E20633 é o sistema de reflexão difusa de fibra óptica, enquanto a fresa E20600 é indicada como acessório opcional. A ficha não descreve a necessidade de uso da fresa em todas as instalações; confirme a operação pretendida na documentação do fabricante.

Como devo instalar e encaminhar a fibra?

Fixe a sonda na montagem M6 compatível e encaminhe a fibra sem curvatura inferior a 30 mm. Consulte o desenho dimensional e o datasheet para validar a montagem e a configuração associada.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção indicado para o produto, associado à reflexão da luz pelo objeto detectado. (Ref.: Princípio de funcionamento)

Fibra óptica

Elemento óptico que conduz a luz entre a sonda e o equipamento associado. (Ref.: Tecnologia)

Raio de curvatura mínimo

Limite mínimo especificado para a curvatura da fibra durante o encaminhamento. (Ref.: Raio de curvatura mínimo: 30 mm)

Rosca M6

Especificação da interface mecânica roscada da sonda. (Ref.: Rosca da sonda: M6)

PMMA

Material indicado para a fibra óptica do conjunto. (Ref.: Material da fibra óptica: PMMA)
