Barreira Fotoelétrica Fibra Óptica IFM E20606 M4

Pré-visualizar: E20606 IFM - Barreira Fotoelétrica de Fibra Óptica IFM Aplicações Industriais Rosca M4 2000mm

E20606 IFM - Barreira Fotoelétrica de Fibra Óptica IFM Aplicações Industriais Rosca M4 2000mm

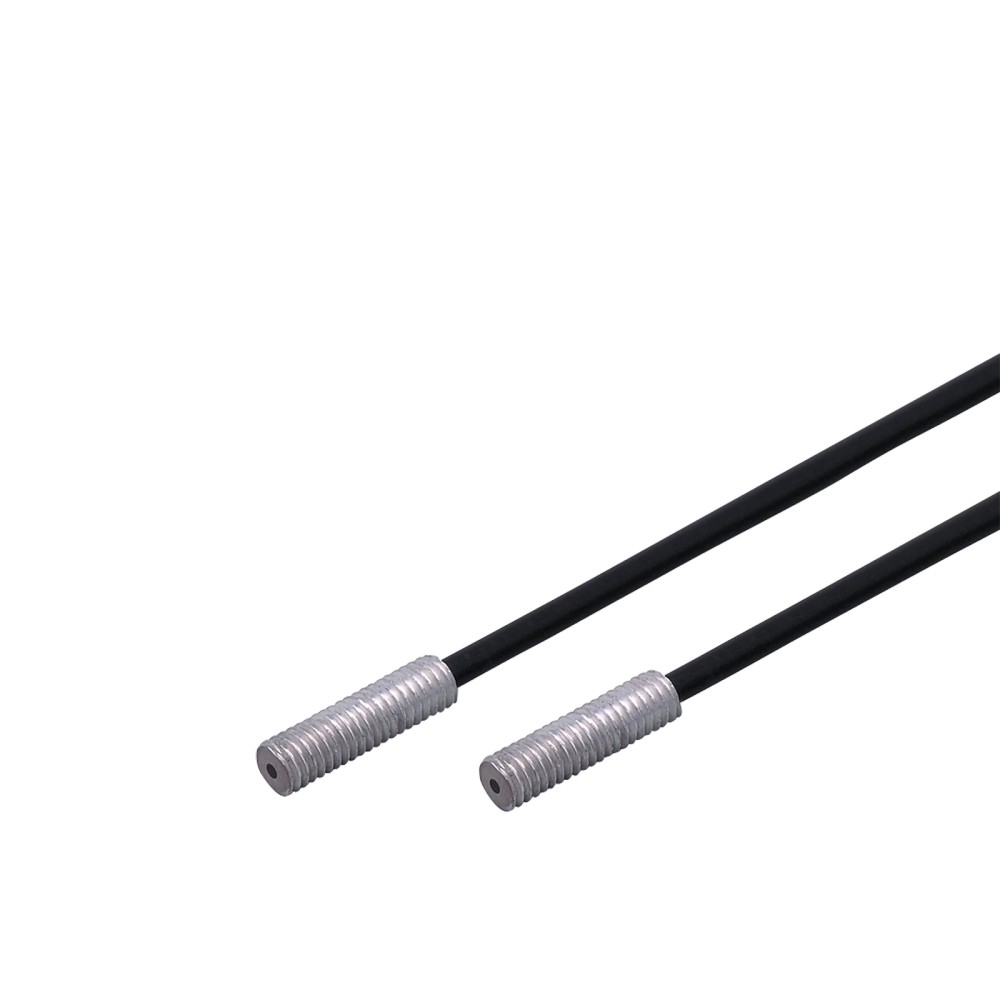

Imagem meramente ilustrativa

R$ 705,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20606
EAN: 4021179048040
NCM do produto: 90011019

Destaques do Produto Tipo Fibra óptica...mais

Fechar menu

Saiba mais sobre: "E20606 IFM - Barreira Fotoelétrica de Fibra Óptica IFM Aplicações Industriais Rosca M4 2000mm"

Destaques do Produto

Tipo

Fibra óptica

Rosca

Comprimento

2000 mm

Temperatura

-40 a 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20606 IFM - Barreira Fotoelétrica de Fibra Óptica IFM Aplicações Industriais Rosca M4 2000mm

A barreira fotoelétrica de fibra óptica E20606 é um sensor de alta precisão projetado para detecção em ambientes industriais, utilizando tecnologia de fibra óptica PMMA. Com rosca M4 e comprimento de 2000 mm, ela oferece versatilidade para integração em espaços reduzidos. O produto destaca-se pela robustez térmica (-40 a 70 °C) e compatibilidade com múltiplos amplificadores da linha ifm.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
SKU	E20606
Tecnologia	Fibra óptica (PMMA)
Rosca	M4
Comprimento	2000 mm
Temperatura	-40...70 °C
Diâmetro interno	1 mm
Material sonda	Alumínio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que necessitam detecção precisa em espaços restritos
Uso combinado com amplificadores de fibra óptica ifm
Fixação em suportes com furação M4
Ambientes com temperaturas entre -40 e 70 °C

⚠ Considere outro se precisa de:

Curvaturas com raio inferior a 30 mm
Ambientes com temperatura superior a 70 °C
Exposição a produtos químicos que degradam PMMA ou PE
Locais com vibração extrema sem proteção adequada da fibra

APLICAÇÕES E USO

Detecção de presença de peças pequenas em linhas de montagem
Contagem de objetos em espaços restritos onde sensores convencionais não cabem
Monitoramento de posição em ambientes com alta interferência
Aplicações que exigem montagem roscada M4 em suportes metálicos

COMO ESCOLHER

Antes de comprar o E20606 IFM - Barreira Fotoelétrica de Fibra Óptica IFM Aplicações Industriais Rosca M4 2000mm, verifique estes pontos:

Quando escolher a E20606

Selecione esta fibra se a aplicação exige montagem via rosca M4 e a distância de detecção estiver dentro da faixa de 200 mm a 4000 mm, dependendo do amplificador usado.

Quando evitar este produto

Busque outra alternativa se o ambiente de instalação exigir raios de curvatura menores que 30 mm ou temperaturas fora da faixa nominal de -40 °C a 70 °C.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de produto	Barreira fotoelétrica de fibra óptica	Classificação funcional
Princípio de funcionamento	Sensores fotoelétricos por barreira	Modo de detecção
Aplicação	Para uso em aplicações industriais	Ambiente de operação

Faixa de medição
Alcance (OB50)	200 mm	Com amplificador específico
Alcance (OBF)	450 mm	Com amplificador específico
Alcance (OO50)	800 mm	Com amplificador específico
Alcance (OCF High Power)	4000 mm	Com amplificador específico

Dados mecânicos
Temperatura ambiente	-40...70 °C	Limite de operação
Material fibra	PMMA	Núcleo óptico
Material revestimento	PE	Proteção externa
Material sonda	Alumínio	Carcaça da ponta

Dimensões
Rosca da sonda	M4	Padrão de montagem
Comprimento	2000 mm	Cabo total
Diâmetro interno	1 mm	Núcleo
Raio de curvatura	30 mm	Mínimo permitido

COMPATIBILIDADE

Comunicação

• Compatível com amplificadores de fibra óptica ifm

Conexões

Elétrica Não aplicável (componente passivo)

Processo Rosca M4

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção em locais apertados	✓	O formato de sonda M4 é otimizado para montagem em espaços reduzidos.
Uso em ambientes extremos (>70°C)	✗	A fibra PMMA perde suas propriedades ópticas acima do limite de 70 °C.
Uso com amplificadores ópticos genéricos	✓	Compatível desde que o encaixe do amplificador suporte diâmetro de fibra padrão.

INSTALAÇÃO

Como instalar o E20606 IFM - Barreira Fotoelétrica de Fibra Óptica IFM Aplicações Industriais Rosca M4 2000mm

Limpe a superfície de montagem para garantir a fixação estável.
Corte a fibra no comprimento desejado utilizando a fresa E20600 para garantir um corte plano.
Insira a sonda no local de montagem escolhido utilizando as porcas M4.
Conecte a extremidade oposta da fibra ao amplificador, garantindo o travamento seguro.
Ajuste o alinhamento da ponta da fibra para que o feixe atinja o receptor.
Realize o auto-ajuste (teach) no amplificador conectado para calibrar a detecção.

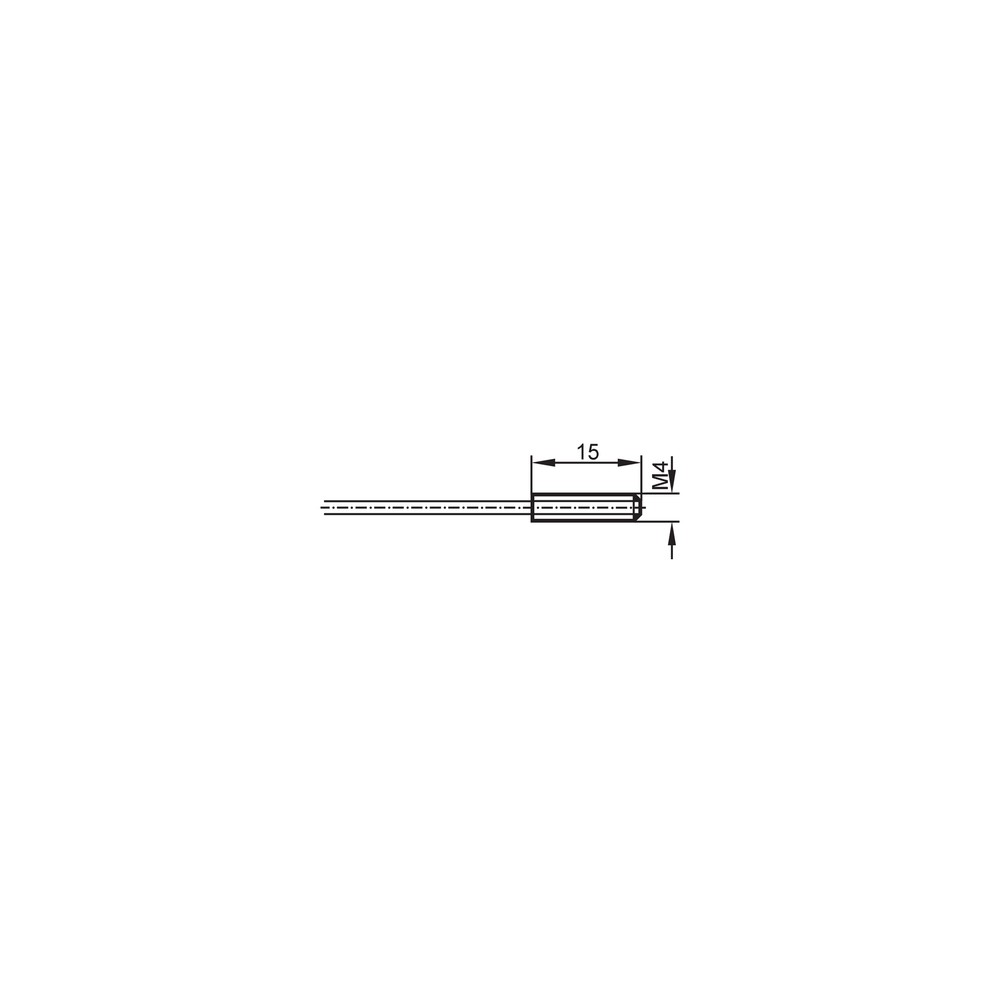

Desenho Dimensional

ACESSÓRIOS

4 x Porcas sextavadas M4
4 x Arruelas dentadas

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal luminoso fraco ou ausente no amplificador.	Curvatura abaixo do raio mínimo permitido (30mm) causando quebra interna.	Inspecionar visualmente o cabo de fibra em busca de dobras ou sinais de esmagamento.
Detecção intermitente ou disparos falsos.	Sujeira ou resíduos na face óptica da sonda.	Limpar a extremidade da ponta M4 com pano macio e verificar se o sinal normaliza.
Perda severa de potência óptica.	Corte irregular na ponta da fibra feito sem ferramenta adequada.	Verificar se a face da fibra está cortada perpendicularmente e limpa.
O objeto não é detectado apesar de estar na trajetória.	Desalinhamento da sonda emissora e receptora.	Checar a fixação mecânica das roscas M4 e o alinhamento óptico entre as pontas.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que exatamente é a barreira E20606 e o que vem na embalagem?

A barreira fotoelétrica de fibra óptica E20606 é um componente industrial de detecção por feixe, projetado para operar com amplificadores de fibra em ambientes desafiadores. O produto acompanha 4 porcas sextavadas M4 e 4 arruelas dentadas para fixação.

Qual a distância máxima de detecção deste sensor?

O alcance varia conforme o amplificador utilizado: 200 mm (OB50), 450 mm (OBF), 800 mm (OO50) e até 4000 mm (OCF High Power).

Quais são as limitações de temperatura para este sensor?

Este modelo não é indicado para aplicações que exijam resistência a temperaturas acima de 70 °C ou abaixo de -40 °C, pois estas excedem os limites operacionais da fibra PMMA.

Existe restrição de instalação para o cabo de fibra?

A fibra de PMMA não deve ser instalada em locais onde sofrerá curvaturas com raio inferior a 30 mm, para evitar danos permanentes e perda de sinal.

O sensor parou de detectar o objeto, o que devo verificar?

Sintomas comuns incluem falhas de detecção ou leitura intermitente. A causa pode ser o desalinhamento da ponta da sonda ou acúmulo de sujeira. Verifique o alinhamento óptico e limpe a face da sonda antes de substituir a unidade.

Como diagnosticar uma falha por ruptura na fibra?

A falta de sinal pode ser causada por quebra interna na fibra. Verifique visualmente o cabo em busca de cortes ou dobras acentuadas e teste a integridade óptica com o amplificador.

Preciso comprar o amplificador separadamente?

Este é um sensor de fibra óptica passivo que exige um amplificador de fibra óptica dedicado. Kits completos geralmente incluem o amplificador; este SKU refere-se apenas ao cabo guia de luz (sonda).

Por que escolher a versão com rosca M4 em vez de outros modelos?

Sim, a versão com rosca M4 permite uma instalação precisa em espaços reduzidos em comparação com suportes maiores. A escolha entre este modelo e outros depende estritamente do espaço disponível para a sonda e do alcance necessário.

Qual ferramenta devo usar para cortar a fibra durante a instalação?

Para garantir a durabilidade e o desempenho, utilize a fresa para fibras ópticas E20600 para realizar cortes limpos e precisos na extremidade da fibra, evitando distorções no feixe.

Qual a procedência deste sensor?

O produto é fabricado pela ifm electronic e atende aos padrões industriais para sensores de fibra, sendo comercializado globalmente com garantia de origem especificada nas condições do fabricante.

GLOSSÁRIO TÉCNICO

Fibra Óptica (PMMA)

Material polimérico (Polimetilmetacrilato) utilizado como núcleo condutor de luz para detecção sem contato.

Raio de curvatura mínimo

Limite físico de dobramento da fibra (30 mm) para evitar danos ópticos (Ref.: 30 mm).

Sonda de alumínio

Componente na extremidade da fibra que protege a ponta óptica e facilita a fixação mecânica (Ref.: Material da sonda).

Barreira fotoelétrica

Princípio de funcionamento onde o emissor e receptor operam alinhados para detectar o bloqueio do feixe (Ref.: Princípio de funcionamento).

Amplificador de fibra

Unidade eletrônica necessária para converter a luz transmitida pela fibra em sinal elétrico de saída.
