Sensor Fibra Óptica IFM E20571

Pré-visualizar: E20571 IFM - Sensor Fibra Óptica Reflexão Difusa Ambiente Industrial M6 1200mm

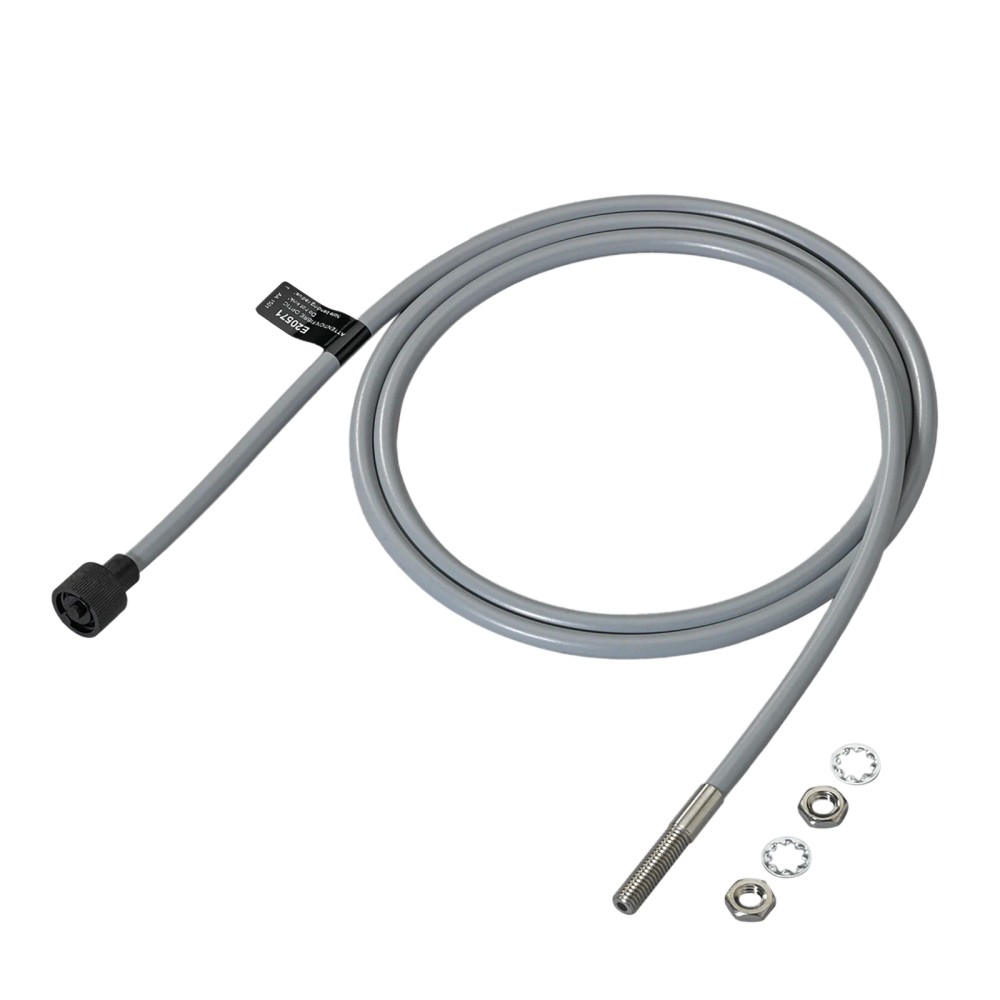

E20571 IFM - Sensor Fibra Óptica Reflexão Difusa Ambiente Industrial M6 1200mm

Imagem meramente ilustrativa

R$ 2.528,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20571
EAN: 4021179047692
NCM do produto: 90011019

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "E20571 IFM - Sensor Fibra Óptica Reflexão Difusa Ambiente Industrial M6 1200mm"

Destaques do Produto

Princípio de detecção

Reflexão difusa por fibra óptica

Rosca da sonda

Comprimento da fibra

1200 mm

Alcance informado

15 mm com amplificador OKF ou OUF

Faixa de temperatura ambiente

-20...80 °C

Amplificadores indicados na ficha

OKF; OUF

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20571 IFM — Sensor de fibra óptica por reflexão difusa, sonda M6, comprimento de 1200 mm

O E20571 é um sistema de reflexão difusa de fibra óptica para detecção de objetos quando utilizado com amplificador de fibra óptica compatível. A sonda tem rosca M6 e comprimento de 1200 mm. A fibra é de PMMA, com alcance de detecção informado de 15 mm para os tipos de amplificador OKF e OUF. A versão é descrita para ambientes industriais severos e resistência a um grande número de produtos químicos agressivos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sistema de reflexão difusa de fibra óptica
Princípio de funcionamento	Sensores de reflexão difusa
Rosca da sonda	M6
Comprimento	1200 mm
Alcance de detecção	15 mm com amplificadores OKF e OUF
Material da fibra óptica	PMMA
Material da sonda	Aço inoxidável 1.4305 / 303
Temperatura ambiente	-20...80 °C
Raio de curvatura mínimo	20 mm
Peso	84,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção por reflexão difusa que usem fibra óptica e amplificador compatível dos tipos OKF ou OUF.
Instalações que aceitem sonda com rosca M6, comprimento de 1200 mm e alcance de detecção especificado de 15 mm.
Ambientes industriais severos nos quais sejam relevantes a resistência a um grande número de produtos químicos agressivos e a faixa de temperatura ambiente especificada.

⚠ Considere outro se precisa de:

Não selecione sem confirmar o amplificador de fibra óptica e a configuração óptica necessários: a ficha não informa compatibilidade universal com outros amplificadores.
Não instale a fibra com raio de curvatura inferior a 20 mm.
Não trate o E20571 como sensor autônomo com conexão elétrica própria; a ficha o identifica como sistema de fibra óptica e não fornece conexão elétrica da sonda.

APLICAÇÕES E USO

Aplicação comprovada pela descrição da ficha: uso em ambiente industrial severo, com resistência declarada a um grande número de produtos químicos agressivos; a ficha não identifica os produtos químicos específicos.
Detecção de objetos por reflexão difusa quando a sonda estiver associada a amplificador de fibra óptica compatível OKF ou OUF, com alcance informado de 15 mm.
Para instalação em campo, verificar se o espaço de montagem comporta rosca M6 e comprimento de 1200 mm, se a temperatura ambiente permanece entre -20 e 80 °C e se o roteamento mantém raio de curvatura mínimo de 20 mm.
A ficha não informa tipo de objeto, cor, refletividade, velocidade de resposta ou condições de fundo para garantir desempenho em uma aplicação particular; validar esses fatores no datasheet e na configuração do amplificador.

COMO ESCOLHER

Antes de comprar o E20571 IFM — Sensor de fibra óptica por reflexão difusa, sonda M6, comprimento de 1200 mm, verifique estes pontos:

Escolha o E20571 quando

A aplicação exigir reflexão difusa por fibra óptica, sonda M6 de 1200 mm e alcance de 15 mm com amplificador OKF ou OUF, respeitando a temperatura ambiente de -20...80 °C e o raio de curvatura mínimo de 20 mm.

Avalie outra configuração quando

A aplicação exigir distância de detecção diferente de 15 mm, temperatura fora da faixa especificada, curvatura menor que 20 mm ou interface elétrica integrada à sonda. A ficha não informa essas capacidades; confirme os requisitos com o datasheet e o fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de funcionamento
Modelo	E20571	Código do produto IFM.
Tipo de produto	Sistema de reflexão difusa de fibra óptica	Descrição do tipo de produto na ficha.
Princípio de funcionamento	Sensores de reflexão difusa	Princípio indicado para a detecção.
Versão da sonda	Reto	Versão informada na ficha.
Marca	IFM / ifm electronic	Fabricante indicado no anúncio e no cadastro do produto.
GTIN	4021179047692	Identificador comercial informado para o produto.
Categoria	Sensores de reflexão difusa	Classificação do produto no catálogo.

Detecção e amplificadores de fibra óptica
Tipo de amplificador de fibra óptica	OKF; OUF	Tipos listados na ficha; verificar a combinação específica no datasheet do amplificador.
Alcance de detecção com OKF	15 mm	Valor informado para o tipo de amplificador OKF.
Alcance de detecção com OUF	15 mm	Valor informado para o tipo de amplificador OUF.

Dados mecânicos e materiais
Rosca da sonda	M6	Dimensão da conexão mecânica da sonda.
Comprimento	1200 mm	Comprimento informado para a fibra/sonda.
Material da fibra óptica	PMMA	Material indicado para a fibra óptica.
Material da sonda de fibra óptica	1.4305 (aço inoxidável / 303)	Material especificado para a sonda.
Material do revestimento da fibra óptica	Metal, silicone	Materiais listados para o revestimento na ficha.
Raio de curvatura mínimo	20 mm	Limite mínimo de curvatura especificado; respeitar durante a instalação.
Material da ponta	Metal	Atributo do anúncio.
Material do revestimento	Polímero	Atributo do anúncio; a ficha detalhada também lista o revestimento da fibra como metal e silicone.
Tipo de conector	Roscado	Atributo do anúncio; não equivale a uma especificação de conexão elétrica.
Cor	Cinza	Atributo visual informado no anúncio.
Peso	84,5 g	Valor informado no conjunto de dados do produto.

Condições ambientais e aplicação
Temperatura ambiente	-20...80 °C	Faixa de temperatura ambiente informada para o produto.
Aplicação descrita	Versão robusta para aplicação em ambiente industrial duro; resistente a um grande número de produtos químicos agressivos	Descrição de aplicação do fabricante; não identifica produtos químicos específicos nem grau de proteção.

Fornecimento e identificação logística
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Material incluído	Porcas sextavadas: 2 x M6, aço inoxidável; arruelas dentadas: 2; porca moleteada: 1 x M11	Componentes listados como incluídos na ficha.
NCM	9001.10.19	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação para a sonda E20571.

• A ficha relaciona os tipos de amplificador de fibra óptica OKF e OUF; confirme no datasheet do amplificador a combinação e a configuração específicas.

Conexões

Elétrica A ficha não especifica conexão elétrica, alimentação, pinagem ou saída elétrica para a sonda E20571. A compatibilidade elétrica deve ser verificada no amplificador utilizado.

Processo Rosca da sonda M6. A ficha não especifica conexão a processo adicional nem padrão de vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de reflexão difusa com amplificador de fibra óptica OKF ou OUF e alcance requerido de 15 mm	✓	A ficha informa esses tipos de amplificador e o alcance de detecção de 15 mm.
Montagem que requer rosca de sonda M6	✓	A rosca da sonda especificada é M6.
Ligação direta a uma entrada elétrica de CLP sem amplificador	✗	A ficha descreve uma sonda de fibra óptica e não informa saída elétrica própria; é necessário verificar o amplificador e sua interface.
Aplicação com temperatura ambiente fora de -20...80 °C	✗	A temperatura ambiente informada para o produto é -20...80 °C.
Roteamento da fibra com raio de curvatura menor que 20 mm	✗	O raio de curvatura mínimo especificado é 20 mm.

INSTALAÇÃO

Como instalar o E20571 IFM — Sensor de fibra óptica por reflexão difusa, sonda M6, comprimento de 1200 mm

Confirme no projeto e no datasheet do amplificador que a combinação de fibra e amplificador é adequada; a ficha relaciona OKF e OUF.
Verifique que o ponto de montagem aceita a rosca M6 e o comprimento de 1200 mm da sonda.
Instale e fixe a sonda com os componentes incluídos, sem aplicar esforço que danifique a fibra ou a sonda.
Roteie a fibra sem ultrapassar a curvatura especificada: mantenha raio igual ou superior a 20 mm.
Conecte a fibra ao amplificador conforme as instruções próprias do amplificador; a ficha da sonda não especifica pinagem ou ligação elétrica.
Após a instalação, valide a detecção na distância de trabalho e nas condições reais do processo, consultando o datasheet do amplificador para ajustes e limites não detalhados na ficha da sonda.

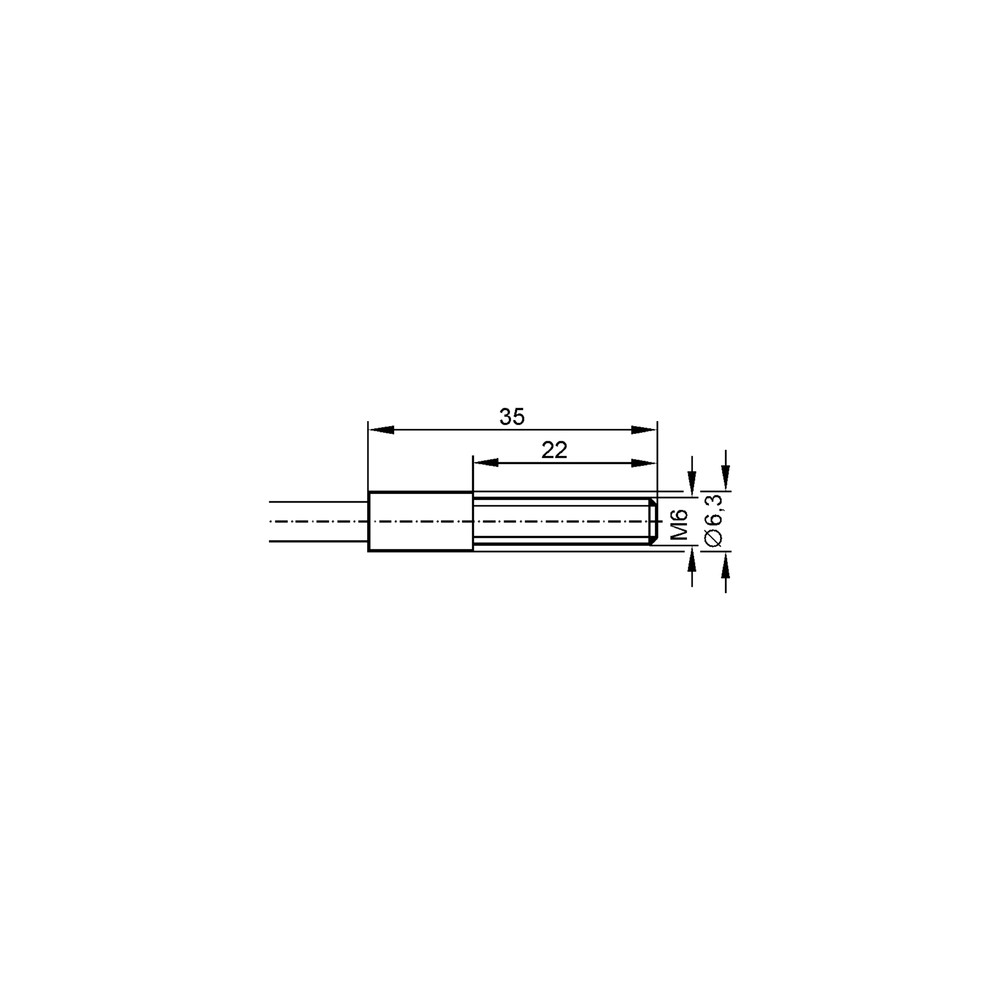

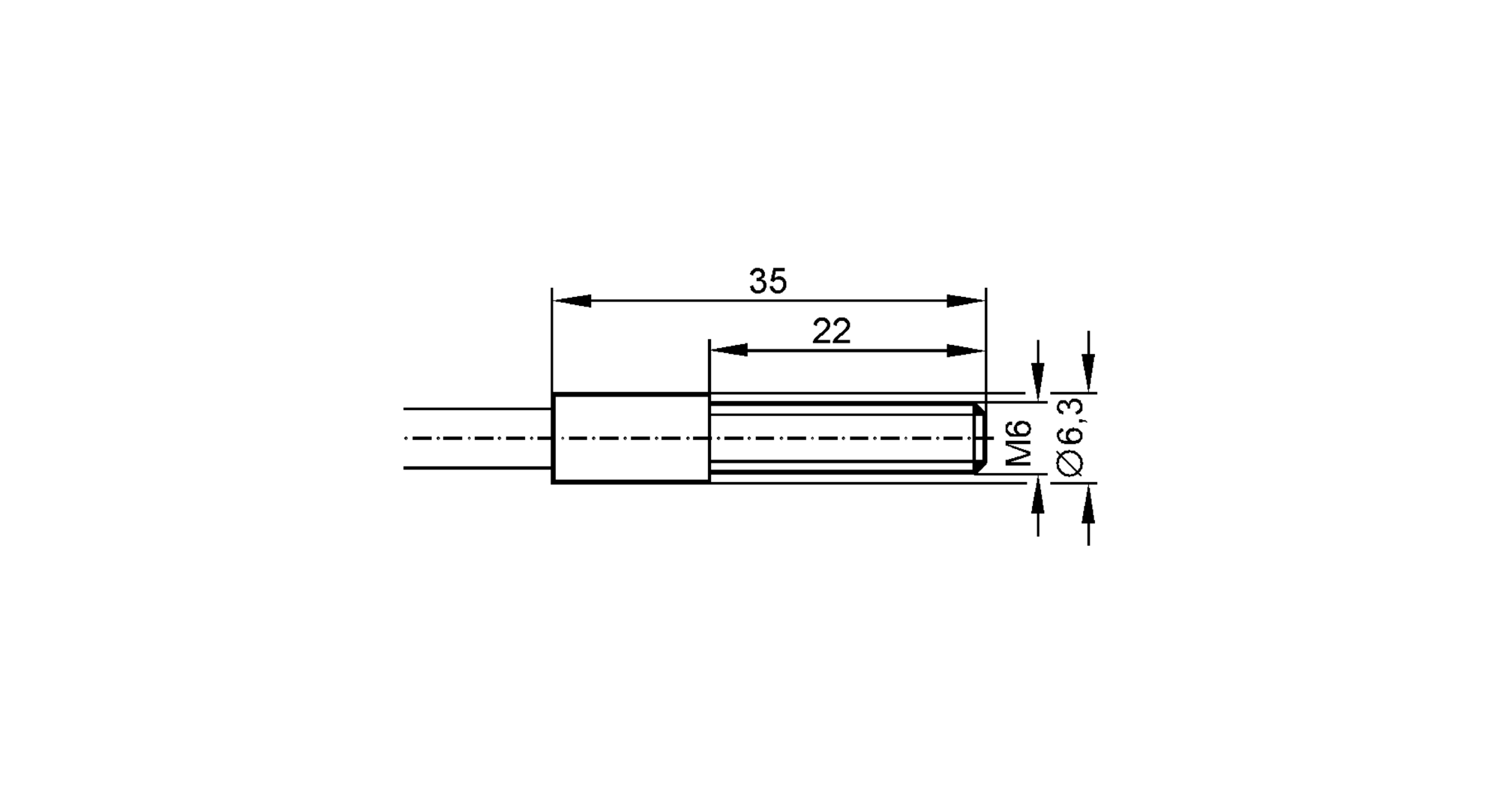

Desenho Dimensional

ACESSÓRIOS

2 porcas sextavadas M6 em aço inoxidável
2 arruelas dentadas
1 porca moleteada M11

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A detecção não ocorre no ponto de trabalho.	Amplificador ou configuração incompatível, distância de detecção além dos 15 mm informados, ou condições do objeto não consideradas na seleção.	Confirme se o amplificador é do tipo OKF ou OUF, verifique a distância e consulte a configuração e os limites do amplificador.
Detecção intermitente após a instalação da fibra.	Fibra roteada com curvatura inferior ao raio mínimo especificado ou submetida a esforço durante a montagem.	Inspecione o trajeto da fibra e confirme que o raio de curvatura é de pelo menos 20 mm; procure danos ou esmagamento.
O conjunto não encaixa no suporte previsto.	A montagem não corresponde à rosca M6 ou não considera o comprimento de 1200 mm.	Confira a rosca do alojamento e as dimensões disponíveis usando o desenho em escala do produto.
O desempenho muda após exposição a produtos químicos ou temperatura elevada/baixa.	Condição de processo fora da faixa de temperatura indicada, ou exposição a substância cuja compatibilidade específica não está detalhada na ficha.	Meça a temperatura ambiente e identifique o produto químico; compare com a documentação do fabricante antes de concluir que a sonda precisa ser substituída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E20571 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E20571 e para quem ele serve?

É um sistema de reflexão difusa de fibra óptica destinado a aplicações de detecção com amplificador compatível. A ficha relaciona os tipos OKF e OUF e descreve uso em ambientes industriais severos.

Qual é o alcance informado e com quais amplificadores?

O alcance informado é de 15 mm para amplificadores de fibra óptica dos tipos OKF e OUF. Confirme a configuração específica na documentação do amplificador.

O que acompanha o E20571?

A ficha lista duas porcas sextavadas M6 de aço inoxidável, duas arruelas dentadas e uma porca moleteada M11. A embalagem está indicada como uma peça.

O E20571 funciona sem amplificador ou liga diretamente ao CLP?

A ficha o identifica como uma sonda/sistema de fibra óptica e não informa saída elétrica própria nem conexão direta a CLP. Verifique o amplificador necessário e a interface elétrica dele.

Posso usar esta sonda fora da faixa de -20 a 80 °C?

A ficha especifica temperatura ambiente de -20...80 °C. Não é possível confirmar operação fora dessa faixa com os dados disponíveis.

Serve para uma montagem que exige rosca diferente de M6?

A rosca especificada para a sonda é M6. Para outro tipo de montagem, confirme a adaptação mecânica antes da compra; a ficha não informa adaptadores.

O que verificar se o sensor não detecta o objeto?

Confira primeiro a combinação com amplificador OKF ou OUF, a distância de detecção em relação aos 15 mm informados e a configuração do amplificador. Verifique também a posição da fibra e as condições reais do objeto.

Por que a detecção ficou instável depois de organizar o cabo?

Uma causa possível é a fibra ter sido curvada abaixo do raio mínimo de 20 mm ou danificada durante o roteamento. Inspecione o percurso e compare a instalação com o limite especificado.

Devo comprar o E20571 ou uma sonda de outro comprimento?

Escolha o E20571 se o comprimento de 1200 mm, a rosca M6 e o alcance informado de 15 mm atenderem ao projeto. Se precisar de outra geometria ou alcance, compare com a ficha técnica de outra versão antes de selecionar.

Como instalar e cuidar da fibra durante a montagem?

Fixe a sonda na rosca M6 e roteie a fibra mantendo raio de curvatura igual ou superior a 20 mm. Para conexão e ajuste, siga as instruções do amplificador; a ficha da sonda não informa pinagem.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção em que a aplicação utiliza a reflexão da luz no objeto para identificar sua presença. (Ref.: Princípio de funcionamento — sensores de reflexão difusa.)

Fibra óptica PMMA

Fibra óptica cujo material informado para este produto é PMMA. (Ref.: Material da fibra óptica — PMMA.)

Amplificador de fibra óptica

Unidade associada à fibra para operação do sistema; a ficha relaciona os tipos OKF e OUF. (Ref.: Amplificador de fibra óptica tipo — OKF; OUF.)

Raio de curvatura mínimo

Limite de curvatura especificado para o roteamento da fibra; a instalação deve respeitar o valor indicado. (Ref.: Raio de curvatura mínimo — 20 mm.)

Rosca M6

Especificação mecânica da rosca da sonda usada para montagem. (Ref.: Rosca da sonda — M6.)
