Fibra Óptica IFM E20565 - Reflexão Difusa M6

Pré-visualizar: E20565 IFM - Fibra Óptica Reflexão Difusa Ambiente Industrial Robusto M6 600mm

E20565 IFM - Fibra Óptica Reflexão Difusa Ambiente Industrial Robusto M6 600mm

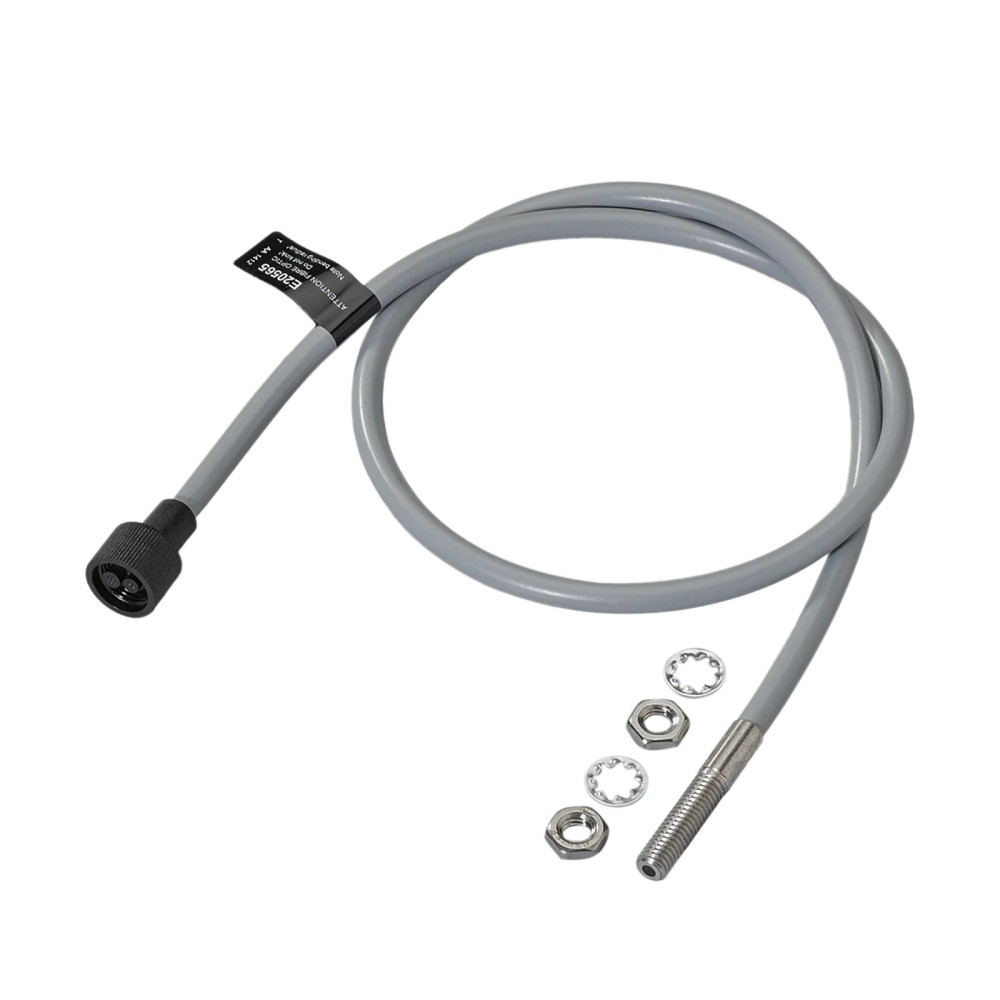

Imagem meramente ilustrativa

R$ 1.923,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20565
EAN: 4021179047630
NCM do produto: 90011019

Destaques do Produto Princípio de funcionamento...mais

Fechar menu

Saiba mais sobre: "E20565 IFM - Fibra Óptica Reflexão Difusa Ambiente Industrial Robusto M6 600mm"

Destaques do Produto

Princípio de funcionamento

Reflexão difusa

Comprimento

600 mm

Rosca da sonda

Temperatura ambiente

-20...80 °C

Alcances de detecção indicados

OKF: 20 mm; OOF: 220 mm; OUF: 20 mm

Raio de curvatura mínimo

20 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20565 IFM – Sistema de reflexão difusa com fibra óptica, sonda M6, 600 mm

O E20565 é um sistema de reflexão difusa com fibra óptica para uso com um sensor óptico compatível. A fibra conduz a luz até a área de detecção e retorna a reflexão difusa ao sensor. Possui sonda roscada M6, comprimento de 600 mm e faixa de temperatura ambiente de -20 a 80 °C. A versão é indicada pelo fabricante para ambientes industriais severos e resistente a um grande número de produtos químicos agressivos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sistema de reflexão difusa de fibra óptica
Tecnologia	Fibra óptica
Comprimento	600 mm
Rosca da sonda	M6
Temperatura ambiente	-20...80 °C
Material da fibra óptica	PMMA
Material da sonda	Aço inoxidável 1.4305 (303)
Alcance de detecção (OKF / OOF / OUF)	20 mm / 220 mm / 20 mm
Raio de curvatura mínimo	20 mm
Peso	58,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção por reflexão difusa com fibra óptica, quando o sistema óptico utilizado for compatível com a fibra.
Instalações em ambientes industriais severos ou com exposição a um grande número de produtos químicos agressivos, conforme descrição do fabricante.
Montagem que aceite sonda de fibra óptica com rosca M6 e respeite a faixa ambiente de -20 a 80 °C e o raio de curvatura mínimo de 20 mm.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir comprimento diferente de 600 mm ou rosca de sonda diferente de M6.
Não utilize em condições ambientais fora de -20 a 80 °C ou com curvatura da fibra abaixo do mínimo de 20 mm.
Não trate os alcances indicados como alcance universal: a detecção depende do sensor associado e das condições do objeto e da instalação.

APLICAÇÕES E USO

Aplicação comprovada pelo fabricante: uso em ambiente industrial severo, com resistência a um grande número de produtos químicos agressivos; a ficha não identifica produtos químicos específicos nem limites de concentração.
Possibilidade de uso: encaminhamento óptico até um ponto de detecção remoto em um sistema de reflexão difusa, desde que o sensor associado seja compatível e as condições de montagem respeitem os dados mecânicos e ambientais.
A temperatura ambiente informada é de -20 a 80 °C; a ficha não fornece uma classificação de proteção IP nem compatibilidade química detalhada.

COMO ESCOLHER

Antes de comprar o E20565 IFM – Sistema de reflexão difusa com fibra óptica, sonda M6, 600 mm, verifique estes pontos:

Escolha o E20565

Quando a aplicação requer sistema de reflexão difusa por fibra óptica, comprimento de 600 mm, sonda M6 e operação ambiente dentro de -20 a 80 °C. Considere também o raio de curvatura mínimo de 20 mm.

Avalie outra configuração

Procure outra versão se a geometria de montagem não aceitar M6 ou se o comprimento necessário não for 600 mm. Para validar alcance e funcionamento, consulte a combinação com o sensor óptico e os dados específicos da aplicação no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e funcionamento
Tipo de produto	Sistema de reflexão difusa de fibra óptica	Princípio de funcionamento indicado para o produto.
Princípio de funcionamento	Sensores de reflexão difusa	A fibra integra um sistema de detecção por reflexão difusa; requer sensor óptico associado.
Tecnologia	Fibra óptica	Tecnologia do componente.
Tipo de componente	Cabo de fibra óptica	Classificação informada no anúncio.
Versão da sonda	Reta	Configuração da sonda indicada na ficha.

Dados ópticos
Alcance da detecção (OKF)	20 mm	Valor indicado na ficha; considerar a combinação com o sensor e as condições da aplicação.
Alcance da detecção (OOF)	220 mm	Valor indicado na ficha; considerar a combinação com o sensor e as condições da aplicação.
Alcance da detecção (OUF)	20 mm	Valor indicado na ficha; considerar a combinação com o sensor e as condições da aplicação.

Dados mecânicos e materiais
Comprimento	600 mm	Comprimento nominal da fibra.
Rosca da sonda	M6	Dimensão de montagem mecânica da sonda.
Material da fibra óptica	PMMA	Material informado para a fibra.
Material da sonda de fibra óptica	1.4305 (aço inoxidável / 303)	Material informado para a sonda.
Material do revestimento da fibra óptica	Metal silicone	Material de revestimento indicado na ficha.
Raio de curvatura mínimo	20 mm	Limite mínimo especificado para a curvatura da fibra.
Peso	58,5 g	Peso informado no conjunto de dados do produto.
Cor	Cinza	Cor informada no anúncio.
Tipo de ponta	Ponta roscada metálica	Descrição da ponta da sonda.
Tipo de conector	Conector roscado	Descrição do conector indicada no anúncio; não representa conexão elétrica.

Condições ambientais e aplicação
Temperatura ambiente	-20...80 °C	Faixa de temperatura ambiente especificada.
Adequação ambiental	Versão robusta para aplicação em ambiente industrial duro; resistente a um grande número de produtos químicos agressivos	Descrição de aplicação fornecida pelo fabricante; não identifica substâncias ou concentrações específicas.

Identificação comercial
Marca	ifm	Fabricante informado.
SKU	E20565	Código do produto no anúncio.
Part number	E20565	Código da peça na fonte primária.
GTIN	4021179047630	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9001.10.19	Classificação fiscal apresentada na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não há conexão elétrica especificada para esta fibra óptica; trata-se do componente de fibra do sistema, não de um sensor elétrico autônomo. A compatibilidade elétrica depende do sensor óptico associado e deve ser verificada na documentação desse sensor.

Processo Sonda com rosca M6; o contexto não especifica conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem mecânica em ponto que aceite sonda roscada M6	✓	A rosca da sonda informada para o produto é M6.
Aplicação com temperatura ambiente entre -20 e 80 °C	✓	Essa é a faixa de temperatura ambiente especificada.
Sistema que exige fibra com comprimento de 600 mm	✓	O comprimento informado do produto é 600 mm.
Ligação direta a uma entrada elétrica, sem sensor óptico associado	✗	O produto é uma fibra óptica de reflexão difusa; não há conexão elétrica autônoma especificada.
Aplicação que exige raio de curvatura inferior a 20 mm	✗	O raio de curvatura mínimo especificado é 20 mm.

INSTALAÇÃO

Como instalar o E20565 IFM – Sistema de reflexão difusa com fibra óptica, sonda M6, 600 mm

Confirme no datasheet que o sensor óptico associado é compatível com esta fibra de reflexão difusa.
Verifique se a montagem aceita a rosca M6 e se o ponto de detecção pode ser alcançado pelo comprimento de 600 mm.
Instale a sonda reta sem aplicar força que danifique a fibra ou a ponta.
Conduza a fibra respeitando o raio de curvatura mínimo de 20 mm.
Utilize os acessórios incluídos para a fixação conforme a geometria da instalação.
Após a montagem, valide a detecção com o sensor associado e consulte sua documentação para os ajustes ópticos e elétricos.

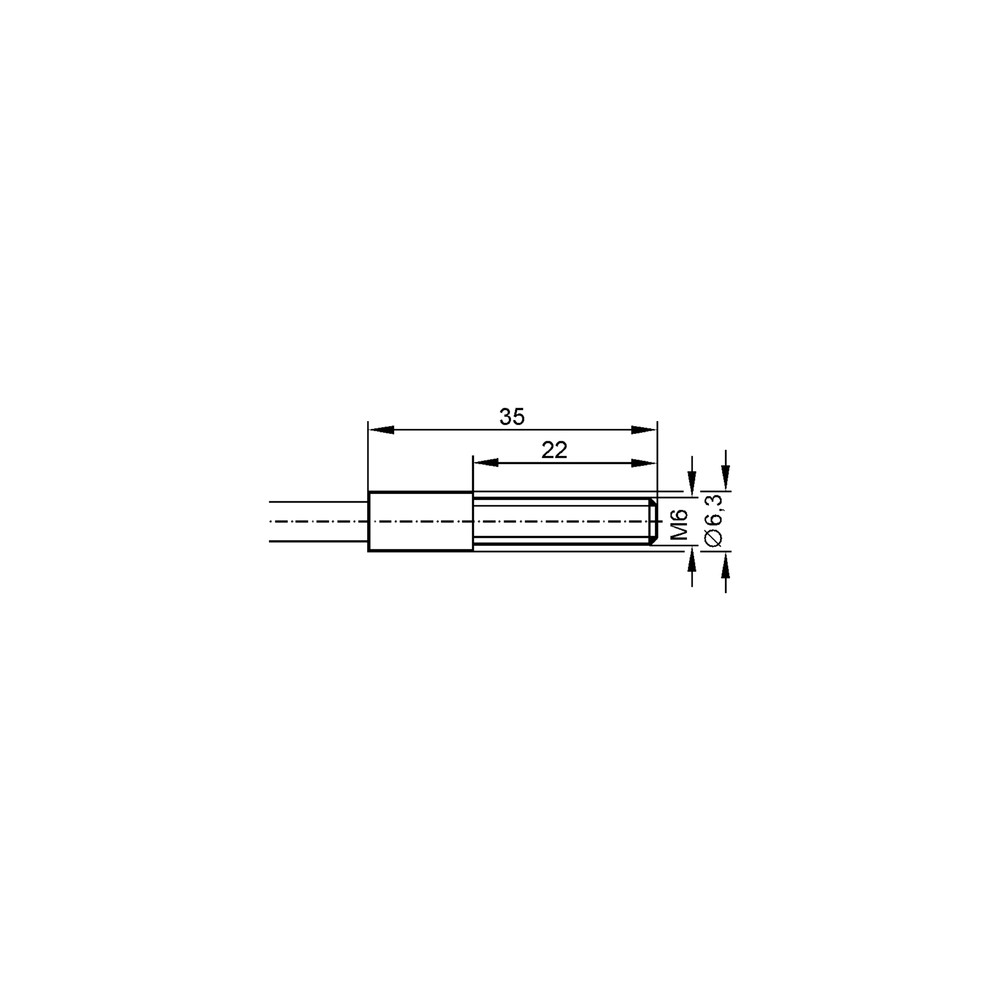

Desenho Dimensional

ACESSÓRIOS

2 porcas sextavadas M6 em aço inoxidável
2 arruelas dentadas
1 porca moleteada M11

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O objeto não é detectado pelo sistema.	Sensor associado incompatível, configuração óptica inadequada ou fibra não posicionada corretamente em relação ao objeto.	Confirme a compatibilidade da fibra com o sensor e verifique o alinhamento e a resposta do conjunto conforme o datasheet do sensor.
Detecção intermitente após a instalação.	Curvatura da fibra abaixo do raio mínimo especificado ou dano mecânico no trajeto.	Inspecione todo o percurso e confirme que nenhum trecho apresenta raio de curvatura inferior a 20 mm; verifique também danos visíveis.
Não é possível fixar a sonda no ponto previsto.	A montagem não corresponde à rosca M6 ou à configuração reta da sonda.	Confira a rosca do ponto de montagem e compare a geometria com o desenho dimensional do E20565.
O desempenho se altera em operação com produto químico ou temperatura elevada.	Condição química específica não coberta pela descrição geral de resistência ou temperatura ambiente fora da faixa especificada.	Compare a temperatura com a faixa de -20 a 80 °C e consulte o fabricante para confirmar a compatibilidade com o produto químico e a concentração envolvidos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E20565 – PT-BR (Datasheet) Desenho em escala E20565 (Desenho Dimensional) Página oficial do produto E20565 (Manual)

PERGUNTAS FREQUENTES

O que é o IFM E20565 e para que serve?

É um sistema de reflexão difusa por fibra óptica usado como componente de um sistema de detecção óptica. A ficha indica sonda M6, comprimento de 600 mm e versão destinada a ambientes industriais severos.

O que acompanha o E20565?

A ficha informa uma unidade por embalagem, acompanhada de duas porcas sextavadas M6 em aço inoxidável, duas arruelas dentadas e uma porca moleteada M11.

O E20565 tem conexão elétrica ou funciona sozinho?

Não há conexão elétrica autônoma especificada: o E20565 é uma fibra óptica, não um sensor elétrico independente. A compatibilidade elétrica deve ser verificada na documentação do sensor óptico associado.

Posso usar o E20565 fora da faixa de -20 a 80 °C?

A faixa especificada de temperatura ambiente é de -20 a 80 °C. A ficha não confirma operação fora desses limites.

Este produto serve para aplicações que exigem montagem diferente de M6?

A sonda informada tem rosca M6. Se o ponto de montagem exigir outra rosca, a compatibilidade mecânica não está demonstrada para esta versão.

O sistema não detecta o objeto; o que devo verificar antes de trocar a fibra?

Verifique primeiro se o sensor associado é compatível e se a fibra está posicionada adequadamente. Consulte a documentação do sensor para validar configuração e alcance na aplicação.

A detecção fica instável depois de passar a fibra pela máquina; qual pode ser a causa?

Uma causa possível é a fibra ter sido curvada abaixo do raio mínimo de 20 mm ou ter sofrido dano. Inspecione o percurso e corrija a instalação antes de substituir o componente.

É melhor comprar este conjunto ou apenas uma fibra avulsa?

O E20565 é a fibra óptica identificada como sistema de reflexão difusa e inclui os acessórios listados na ficha. A seleção entre este item e outra peça depende da compatibilidade com o sensor e da necessidade de substituir somente um componente.

Quando devo escolher o E20565 em vez de outra versão de fibra?

Escolha-o quando forem necessários comprimento de 600 mm, sonda M6 e funcionamento dentro da faixa ambiente especificada. Se a montagem exigir outro comprimento ou rosca, compare com outra versão do fabricante.

Como devo instalar e encaminhar a fibra?

Fixe a sonda na montagem M6 e conduza a fibra sem curvá-la abaixo de 20 mm de raio. Use o desenho dimensional e o datasheet para orientar a montagem; consulte a documentação do sensor para ligação e ajuste.
