Fibra Óptica Reflexão Difusa IFM E20523

Pré-visualizar: E20523 IFM - Fibra Óptica Reflexão Difusa Ambiente Industrial Agressivo M6 1500mm 150°C

E20523 IFM - Fibra Óptica Reflexão Difusa Ambiente Industrial Agressivo M6 1500mm 150°C

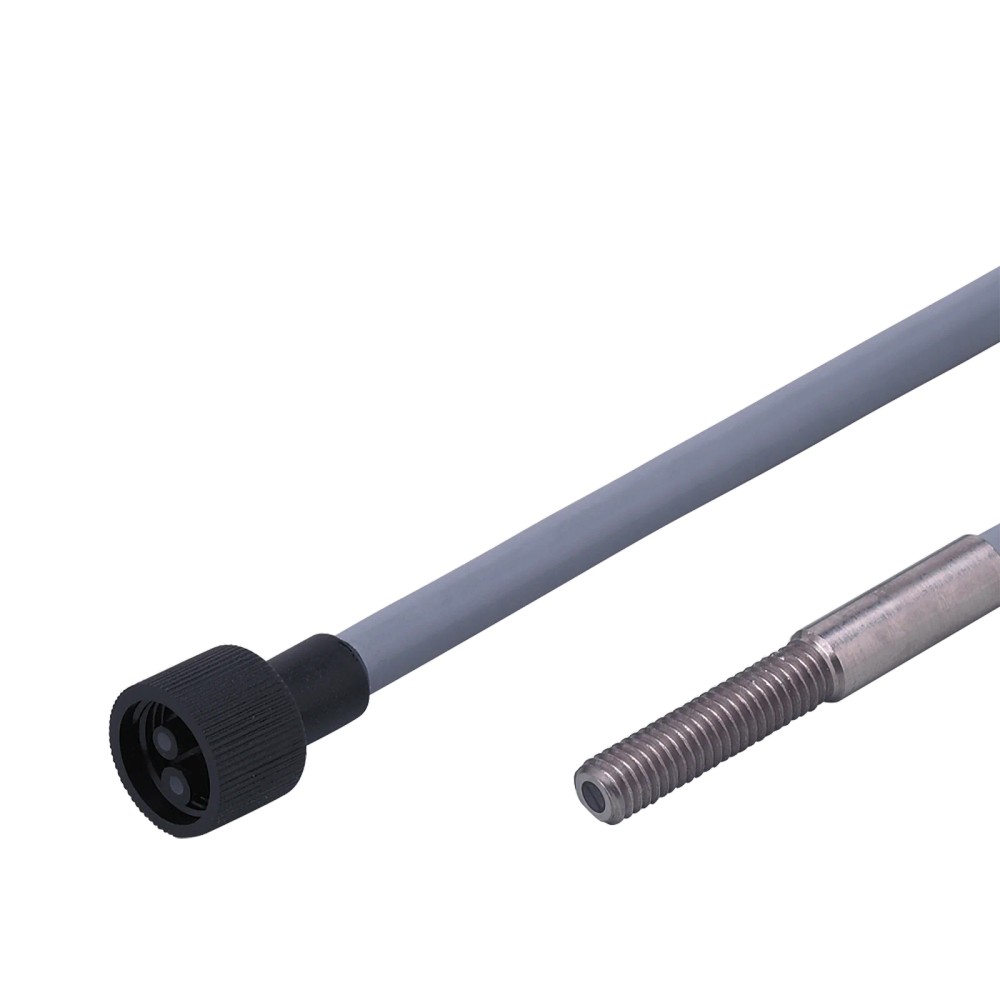

Imagem meramente ilustrativa

R$ 2.543,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20523
EAN: 4021179047210
NCM do produto: 90011019

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "E20523 IFM - Fibra Óptica Reflexão Difusa Ambiente Industrial Agressivo M6 1500mm 150°C"

Destaques do Produto

Princípio de detecção

Reflexão difusa por fibra óptica

Amplificador compatível informado

OKF ou OUF

Temperatura ambiente

-20 a 150 °C

Comprimento

1500 mm

Fixação da sonda

Rosca M6

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20523 IFM – Sistema de reflexão difusa de fibra óptica, sonda M6, 1500 mm, até 150 °C

O IFM E20523 é um sistema de reflexão difusa de fibra óptica destinado à detecção por reflexão difusa, utilizado com amplificadores dos tipos OKF ou OUF. Possui sonda cilíndrica roscada M6, comprimento de 1500 mm e faixa de temperatura ambiente de -20 a 150 °C. Sua construção robusta é indicada pelo fabricante para ambientes industriais agressivos e exposição a diversos produtos químicos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sistema de reflexão difusa de fibra óptica
Princípio de funcionamento	Reflexão difusa
Rosca da sonda	M6
Diâmetro da sonda	7 mm
Comprimento	1500 mm
Temperatura ambiente	-20 a 150 °C
Material da sonda	Aço inoxidável 1.4305 (303)
Material da fibra óptica	Vidro
Alcance de detecção informado	36 mm com amplificador OKF ou OUF
Peso	101,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção por reflexão difusa em aplicação que utilize amplificador de fibra óptica OKF ou OUF, conforme a compatibilidade informada para o produto.
Instalações industriais com temperatura ambiente entre -20 e 150 °C, respeitando também os limites do amplificador utilizado.
Aplicações que demandem versão robusta e resistência a diversos produtos químicos agressivos, após validar a compatibilidade química específica.

⚠ Considere outro se precisa de:

Não selecionar sem verificar a compatibilidade do amplificador: a ficha informa OKF e OUF, mas não lista outros modelos como compatíveis.
Não utilizar fora da faixa de temperatura ambiente de -20 a 150 °C indicada para o produto.
Não presumir alcance de detecção diferente de 36 mm nem desempenho para alvos ou condições específicas sem consultar a folha de dados e validar a aplicação.

APLICAÇÕES E USO

Aplicação comprovada pelo cadastro: sistemas de detecção por reflexão difusa com amplificador OKF ou OUF; o alcance informado é 36 mm para cada tipo de amplificador.
Aplicação comprovada pelo cadastro: uso em ambiente industrial agressivo, incluindo exposição a diversos produtos químicos, sem identificação das substâncias específicas. Validar a resistência química para o fluido, concentração, temperatura e tempo de exposição reais.
Aplicação condicionada: instalação em ambientes cuja temperatura ambiente esteja entre -20 e 150 °C. Confirmar separadamente os limites térmicos do amplificador e dos demais componentes do sistema.
Possibilidade inferida: detecção de objetos em máquinas ou linhas industriais por reflexão difusa. A adequação depende do alvo, da geometria e das condições reais de montagem; validar na aplicação antes de definir o alcance operacional.

COMO ESCOLHER

Antes de comprar o E20523 IFM – Sistema de reflexão difusa de fibra óptica, sonda M6, 1500 mm, até 150 °C, verifique estes pontos:

Escolha o E20523 quando

A aplicação exigir fibra óptica de reflexão difusa, sonda M6 com 1500 mm e operação na faixa de -20 a 150 °C, com amplificador OKF ou OUF. A ficha informa alcance de detecção de 36 mm com esses amplificadores.

Avalie outra configuração quando

O amplificador disponível não for OKF ou OUF, a temperatura prevista ficar fora da faixa indicada ou a geometria, distância de detecção e condições químicas específicas não tiverem sido confirmadas na folha de dados. A ficha não especifica compatibilidade com outros amplificadores.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	ifm / ifm electronic	Marca indicada nos dados do produto.
Modelo e SKU	E20523	Código de identificação do produto.
GTIN	4021179047210	Identificador global informado na ficha.
Tipo de produto	Sistema de reflexão difusa de fibra óptica	Categoria funcional indicada para o produto.
Princípio de funcionamento	Sensores de reflexão difusa	Princípio de detecção informado no cadastro técnico.
Categoria	Sensores de reflexão difusa	Classificação do produto.

Compatibilidade e detecção
Amplificadores informados	OKF; OUF	Tipos de amplificador listados na ficha para uso com o produto.
Alcance de detecção com OKF	36 mm	Valor informado para uso com amplificador tipo OKF.
Alcance de detecção com OUF	36 mm	Valor informado para uso com amplificador tipo OUF.

Dados mecânicos
Rosca da sonda	M6	Especificação de fixação mecânica da sonda.
Diâmetro da sonda	7 mm	Dimensão da sonda informada na ficha.
Comprimento	1500 mm	Comprimento informado para o produto.
Comprimento da sonda	45 mm	Dimensão identificada separadamente como comprimento da sonda no cadastro técnico.
Versão da sonda	Reta	Formato da sonda indicado no cadastro.
Formato da ponta	Cilíndrico roscado	Geometria informada para a ponta da sonda.
Material da sonda	1.4305 (aço inoxidável / 303)	Material identificado no cadastro técnico.
Material da fibra óptica	Vidro	Material informado para a fibra.
Material do revestimento	Metal silicone	Descrição do material de revestimento registrada na ficha; confirmar interpretação e composição na documentação do fabricante.
Raio de curvatura indicado	20 mm	Nota de raio de curvatura presente no cadastro; consultar a folha de dados para confirmar as condições de aplicação.
Peso	101,5 g	Peso informado no conjunto de dados do produto.
Quantidade da embalagem	1 peça	Quantidade indicada por embalagem.

Conexões e montagem
Tipo de conector	Rosqueável preto	Descrição informada para o conector; a ficha não especifica pinagem elétrica.
Cor do cabo	Cinza	Cor indicada nos atributos do anúncio.
Kit de montagem informado	4 porcas sextavadas M6 em aço inoxidável; 2 arruelas dentadas; 1 porca moleteada M11	Componentes de montagem listados no cadastro técnico; confirmar conteúdo da embalagem para a configuração comercial.

Condições ambientais
Temperatura ambiente	-20 a 150 °C	Faixa de temperatura ambiente informada para o produto.
Adequação a ambiente industrial	Versão robusta para aplicação em ambiente industrial duro	Descrição de aplicação fornecida no cadastro do fabricante.
Resistência química	Resistente a um grande número de produtos químicos agressivos	Descrição geral do fabricante; não identifica substâncias ou concentrações específicas.

COMPATIBILIDADE

Comunicação

• A fibra óptica é indicada para uso com amplificadores OKF ou OUF. Não há protocolo de comunicação informado para a fibra.

Conexões

Elétrica A fibra óptica não tem conexão elétrica própria especificada na ficha. A conexão elétrica pertence ao amplificador associado; tipo de conector e pinagem do amplificador não estão informados.

Processo Sonda cilíndrica roscada M6. Essa especificação descreve a fixação mecânica, não uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de reflexão difusa com amplificador OKF ou OUF	✓	A ficha informa alcance de detecção de 36 mm com amplificadores dos tipos OKF e OUF.
Aplicação com temperatura ambiente de -20 a 150 °C	✓	Essa é a faixa de temperatura ambiente informada para o produto; os limites do amplificador também devem ser verificados.
Conexão mecânica por sonda roscada M6	✓	A ficha especifica rosca da sonda M6.
Ligação direta a uma entrada elétrica ou uso de protocolo de comunicação na própria fibra	✗	A ficha descreve uma fibra óptica passiva e não informa conexão elétrica ou protocolo para ela.
Uso com amplificador diferente de OKF ou OUF	✗	A ficha só identifica OKF e OUF; não fornece evidência de compatibilidade com outros amplificadores.

INSTALAÇÃO

Como instalar o E20523 IFM – Sistema de reflexão difusa de fibra óptica, sonda M6, 1500 mm, até 150 °C

Confirme que o amplificador utilizado é do tipo OKF ou OUF e consulte a documentação correspondente para a instalação elétrica.
Verifique se a temperatura ambiente e a exposição química previstas estão dentro das condições permitidas para a aplicação.
Prepare o ponto de fixação para a rosca M6 e confirme espaço disponível para a sonda e o cabo de 1500 mm.
Monte a sonda sem forçar a rosca; utilize os componentes de montagem somente após confirmar sua compatibilidade com a instalação.
Posicione a extremidade de detecção diante do alvo e ajuste a montagem conforme a folha de dados e as instruções do amplificador.
Após conectar e configurar o amplificador segundo seu manual, teste a detecção com o alvo real e confirme a repetibilidade nas condições de operação.

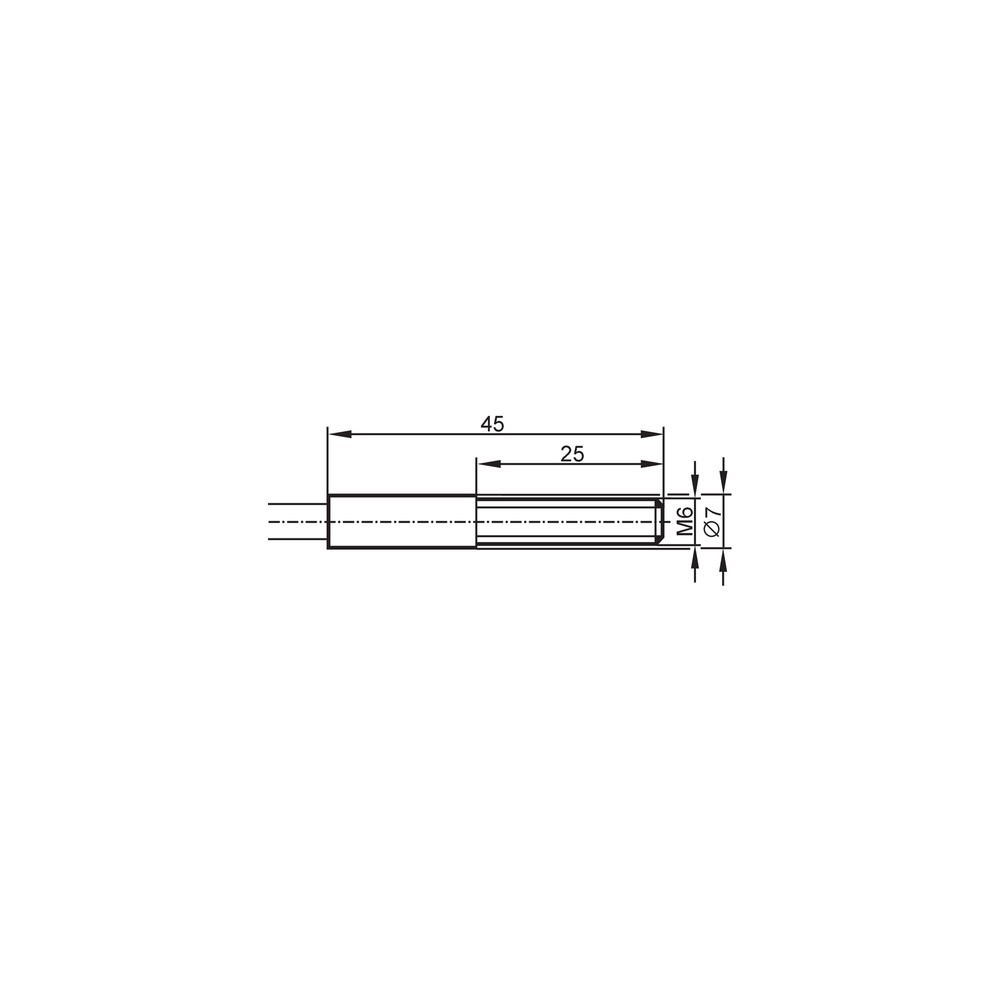

Desenho Dimensional

ACESSÓRIOS

4 porcas sextavadas M6 em aço inoxidável
2 arruelas dentadas
1 porca moleteada M11

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O alvo não é detectado.	Amplificador não correspondente aos tipos OKF ou OUF listados, posicionamento fora das condições de detecção ou distância superior ao alcance informado.	Confira o tipo de amplificador, a distância de instalação e o alinhamento com o alvo; compare a montagem com a folha de dados.
A detecção é intermitente após a montagem.	Posicionamento instável da sonda ou condição do alvo diferente da condição validada na aplicação.	Fixe a sonda, repita o teste com o alvo real e verifique se a posição e a distância permanecem constantes.
O conjunto apresenta falha após exposição a produto químico.	A compatibilidade com a substância, concentração ou temperatura específica não foi confirmada; a descrição de resistência química não identifica agentes específicos.	Identifique o produto químico e as condições de exposição e valide-os com a documentação técnica ou com o fabricante antes de substituir o componente.
A leitura falha quando a aplicação aquece.	Temperatura ambiente fora da faixa informada ou limite térmico do amplificador excedido.	Meça a temperatura no local da sonda e confira separadamente os limites ambientais do amplificador associado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E20523 – PT-BR (Datasheet) Desenho em escala E20523 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E20523 e com quais amplificadores funciona?

É um sistema de reflexão difusa de fibra óptica. A ficha informa uso com amplificadores OKF ou OUF.

O que vem junto com o E20523?

O cadastro lista quatro porcas sextavadas M6 em aço inoxidável, duas arruelas dentadas e uma porca moleteada M11. Confirme o conteúdo da embalagem na documentação comercial do item.

Posso usar o E20523 com um amplificador diferente de OKF ou OUF?

A ficha só informa compatibilidade com OKF e OUF. Para outro modelo, confirme a compatibilidade com a documentação IFM antes da instalação.

Este produto serve para conexão elétrica M6 ou para medir pressão em uma tubulação?

Não há indicação de conexão elétrica ou de processo para fluido: M6 descreve a rosca mecânica da sonda. O produto é uma fibra óptica para detecção por reflexão difusa.

O que verificar se o sensor não detecta o alvo?

Confira primeiro se o amplificador é OKF ou OUF e se a distância está dentro do alcance informado. Verifique também o posicionamento da sonda e teste com o alvo real.

O que pode causar falhas quando a temperatura aumenta?

A temperatura ambiente pode estar fora da faixa de -20 a 150 °C ou exceder o limite do amplificador utilizado. Meça a temperatura junto à instalação e verifique os limites de cada componente.

É melhor comprar o E20523 ou apenas uma fibra avulsa?

O E20523 é a fibra identificada pelo código E20523 e o cadastro informa uma peça por embalagem. A ficha não apresenta um kit alternativo nem uma comparação com fibras avulsas de outros códigos.

Quando devo escolher outra versão de fibra óptica?

Considere outra configuração se a aplicação exigir amplificador diferente de OKF ou OUF, comprimento ou geometria distintos, ou condições fora da faixa informada. Confirme os requisitos na documentação IFM antes de selecionar a alternativa.

Como devo instalar e testar a fibra?

Fixe a sonda pela rosca M6 sem forçá-la, conecte-a ao amplificador compatível seguindo o manual desse amplificador e teste com o alvo real. A ficha não fornece pinagem ou diagrama elétrico do E20523.

A fibra tem conexão elétrica ou protocolo próprio?

A ficha não informa conexão elétrica nem protocolo para a fibra óptica. A parte elétrica depende do amplificador associado, cuja documentação deve ser consultada.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção óptica indicado para o E20523; a aplicação depende da reflexão da luz pelo alvo.

Fibra óptica

Elemento que conduz a luz entre a região de detecção e o amplificador; neste produto, a fibra é identificada como vidro.

Amplificador de fibra óptica

Unidade associada à fibra para operação do sistema; a ficha lista os tipos OKF e OUF.

Rosca M6

Especificação mecânica da rosca da sonda, usada para identificar a interface de fixação.

Temperatura ambiente

Faixa de temperatura indicada para o ambiente de operação do produto; não substitui a verificação dos limites do amplificador.
