Fibra Óptica Reflexão Difusa IFM E20511 M6 600mm

Pré-visualizar: E20511 IFM - Fibra Óptica Reflexão Difusa IFM Ambiente Industrial M6 600mm

E20511 IFM - Fibra Óptica Reflexão Difusa IFM Ambiente Industrial M6 600mm

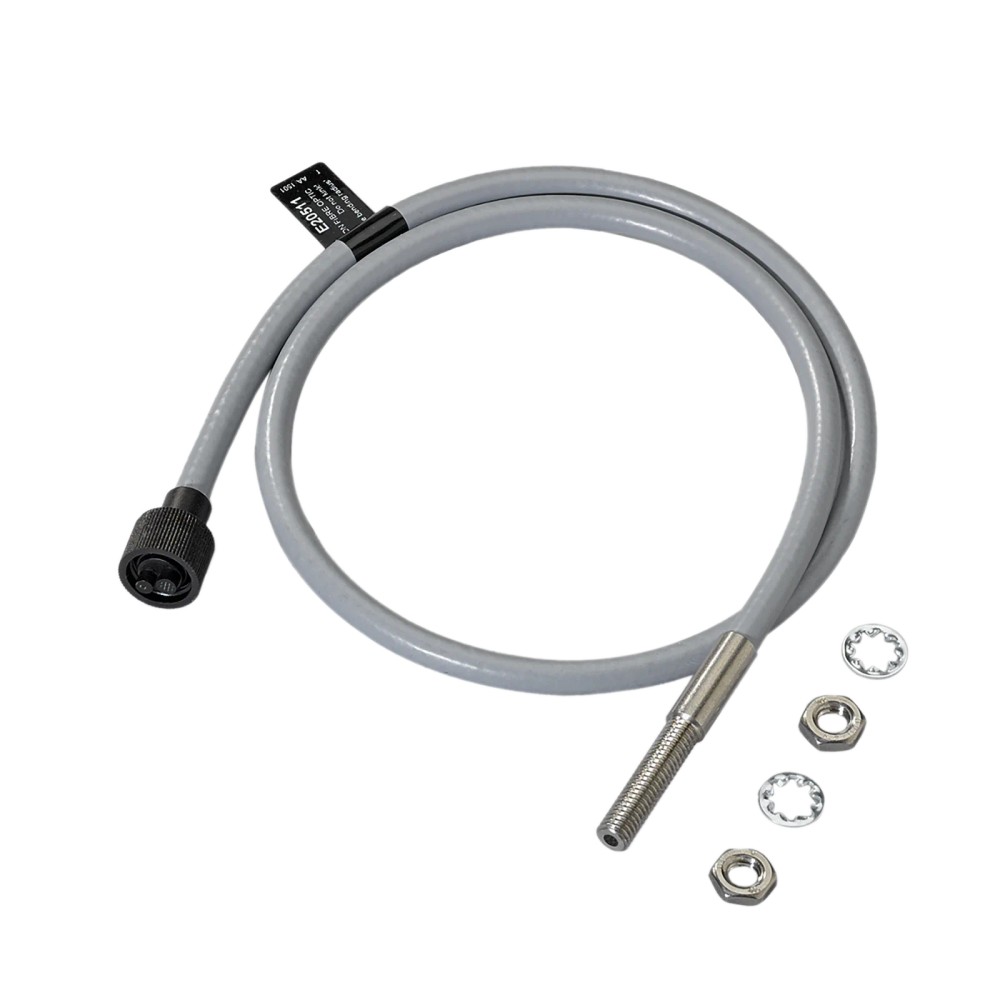

Imagem meramente ilustrativa

R$ 1.867,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20511
EAN: 4021179047098
NCM do produto: 90011019

Destaques do Produto Tipo Fibra óptica de...mais

Fechar menu

Saiba mais sobre: "E20511 IFM - Fibra Óptica Reflexão Difusa IFM Ambiente Industrial M6 600mm"

Destaques do Produto

Tipo

Fibra óptica de reflexão difusa

Rosca da sonda

Comprimento total

600 mm

Temperatura ambiente

-20 a 80 °C

Amplificador

Alcances especificados para amplificadores dos tipos OKF, OOF e OUF

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

O anúncio identifica a IFM ELECTRONIC LTDA. como fornecedora, com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

A ficha comercial informa faturamento diretamente pelo fornecedor.

Logística do fabricante

A ficha comercial informa que a gestão logística é realizada pela IFM, conforme disponibilidade.

Compra simplificada

A ficha comercial informa compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o Sistema de reflexão difusa de fibra óptica IFM E20511, sonda reta M6, comprimento de 600 mm

O IFM E20511 é um sistema de reflexão difusa de fibra óptica para uso com amplificador de fibra óptica compatível. Sua sonda reta tem rosca M6, comprimento total de 600 mm e ponta de aço inoxidável 1.4305. A fibra é de PMMA, com revestimento de metal e silicone, e a temperatura ambiente especificada é de -20 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sistema de reflexão difusa de fibra óptica
Modelo	E20511
Rosca da sonda	M6
Diâmetro da sonda	7 mm
Comprimento total	600 mm
Comprimento da sonda	45 mm
Formato da sonda	Reto
Material da sonda	1.4305 (aço inoxidável / 303)
Temperatura ambiente	-20 a 80 °C
Alcances informados	OKF: 20 mm; OOF: 220 mm; OUF: 20 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de reflexão difusa que utilizem amplificador de fibra óptica compatível com os tipos OKF, OOF ou OUF indicados na ficha.
Instalações em que sejam adequados uma sonda reta com rosca M6 e diâmetro de 7 mm.
Ambientes cuja temperatura ambiente permaneça entre -20 e 80 °C e que demandem a versão descrita como robusta e resistente a um grande número de produtos químicos agressivos.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar a compatibilidade com o amplificador de fibra óptica: a ficha não informa um modelo específico de amplificador nem conexão elétrica.
Não usar fora da faixa de temperatura ambiente especificada de -20 a 80 °C.
Não presumir que os alcances informados se aplicam a qualquer amplificador ou alvo; a ficha associa os valores a tipos específicos de amplificador e não detalha as condições de medição.

APLICAÇÕES E USO

Aplicação declarada pelo catálogo: uso em ambiente industrial descrito como duro, com resistência a um grande número de produtos químicos agressivos; a ficha não enumera substâncias, concentrações ou tempos de exposição.
Detecção por reflexão difusa usando amplificador de fibra óptica dos tipos OKF, OOF ou OUF, considerando os alcances listados para cada tipo e confirmando no datasheet as condições de referência.
Instalação em ponto de montagem que aceite rosca M6 e sonda de 7 mm, mantendo a temperatura ambiente entre -20 e 80 °C.
Possibilidade inferida: integração em uma estação de detecção de objetos com amplificador compatível. A ficha não define o material, a cor, o tamanho ou a distância do alvo, portanto esses fatores devem ser validados na aplicação.

COMO ESCOLHER

Antes de comprar o Sistema de reflexão difusa de fibra óptica IFM E20511, sonda reta M6, comprimento de 600 mm, verifique estes pontos:

Escolha o E20511 quando

A aplicação exigir fibra de reflexão difusa com sonda reta M6, comprimento total de 600 mm e operação dentro de -20 a 80 °C. Confirme também que o amplificador utilizado corresponde aos tipos OKF, OOF ou OUF indicados na ficha.

Avalie outra configuração quando

A montagem exigir rosca, formato ou comprimento diferentes, ou quando a temperatura ambiente ficar fora da faixa especificada. A ficha disponível não permite determinar o modelo alternativo; consulte o catálogo IFM com os requisitos da aplicação.

Valide o alcance antes da seleção final

Os alcances apresentados variam conforme o tipo de amplificador: OKF 20 mm, OOF 220 mm e OUF 20 mm. Verifique no datasheet as condições de referência e a combinação exata com o amplificador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sistema de reflexão difusa de fibra óptica	Princípio de funcionamento informado na ficha.
Categoria	Sensores	Classificação do produto.
Aplicação declarada	Versão robusta para aplicação em ambiente industrial duro; resistente a um grande número de produtos químicos agressivos	Descrição de aplicação fornecida no catálogo; não especifica produtos químicos individuais.

Dados ópticos
Tipo de princípio de funcionamento	Sensores de reflexão difusa	A luz refletida pelo alvo é a base do princípio identificado na ficha.
Material da fibra óptica	PMMA	Material informado para a fibra.
Alcance da detecção com amplificador tipo OKF	20 mm	Alcance indicado para o tipo de amplificador OKF.
Alcance da detecção com amplificador tipo OOF	220 mm	Alcance indicado para o tipo de amplificador OOF.
Alcance da detecção com amplificador tipo OUF	20 mm	Alcance indicado para o tipo de amplificador OUF.
Raio de curvatura mínimo	20 mm	Limite mínimo informado para a curvatura da fibra; respeite este valor na instalação.

Dados mecânicos
Rosca da sonda	M6	Dimensão da rosca para montagem mecânica.
Diâmetro da sonda	7 mm	Dimensão externa informada para a sonda.
Comprimento total	600 mm	Comprimento especificado para o conjunto.
Comprimento da sonda	45 mm	Comprimento da sonda informado separadamente do comprimento total.
Formato da sonda	Reto	Configuração mecânica da sonda.
Material da sonda de fibra óptica	1.4305 (aço inoxidável / 303)	Material especificado para a sonda.
Material do revestimento da fibra óptica	Metal e silicone	Material informado para o revestimento.
Cor	Cinza	Cor listada nos dados do produto.
Peso	58,5 g	Peso indicado no catálogo.
Quantidade por embalagem	1 peça	Unidade de embalagem informada.

Condições ambientais
Temperatura ambiente	-20 a 80 °C	Faixa de temperatura ambiente especificada; não extrapolar fora desses limites.
Resistência química declarada	Resistente a um grande número de produtos químicos agressivos	Declaração geral do catálogo; a ficha não identifica substâncias ou concentrações específicas.

Dados de identificação comercial
Fabricante	IFM / ifm electronic	Marca informada na ficha.
SKU	E20511	Código do produto no anúncio.
Part number do anúncio	E20511	Identificador informado nos dados básicos do anúncio.
Part number no catálogo	FT-00-MPV-M6	Identificador adicional presente no conjunto de dados do catálogo.
GTIN	4021179047098	Código global de identificação do produto.
NCM	9001.10.19	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não aplicável: a ficha identifica uma fibra óptica passiva de reflexão difusa e não informa protocolo de comunicação.

Conexões

Elétrica A ficha não especifica conexão elétrica, pinagem ou alimentação para a fibra. O componente é indicado para uso com amplificador de fibra óptica; confirme a conexão elétrica no datasheet do amplificador escolhido.

Processo Sonda com rosca M6; diâmetro de 7 mm. A ficha não especifica conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso com amplificador de fibra óptica dos tipos OKF, OOF ou OUF, respeitando o alcance correspondente informado	✓	A ficha relaciona os alcances da fibra a esses tipos de amplificador: 20 mm, 220 mm e 20 mm, respectivamente.
Ligação direta a CLP ou fonte elétrica sem amplificador de fibra óptica	✗	A ficha identifica o produto como sistema de fibra óptica e não fornece conexão elétrica ou alimentação direta; os alcances são especificados com amplificador.
Montagem em suporte ou ponto de instalação compatível com rosca M6 e sonda de 7 mm	✓	Essas dimensões mecânicas estão especificadas para a sonda.
Operação com temperatura ambiente abaixo de -20 °C ou acima de 80 °C	✗	A faixa de temperatura ambiente informada é de -20 a 80 °C.
Uso em aplicação que exija protocolo de rede ou comunicação digital pela própria fibra	✗	A ficha não informa protocolo de comunicação para este componente.

INSTALAÇÃO

Como instalar o Sistema de reflexão difusa de fibra óptica IFM E20511, sonda reta M6, comprimento de 600 mm

Confirme no datasheet e na documentação do amplificador que o amplificador escolhido é compatível com a fibra E20511.
Verifique se o local de montagem aceita rosca M6 e diâmetro de sonda de 7 mm.
Instale a sonda reta com os elementos de fixação incluídos, sem forçar a rosca ou danificar a fibra.
Posicione a ponta em relação à área de detecção e valide o alcance conforme o tipo de amplificador utilizado.
Roteie a fibra respeitando o raio de curvatura mínimo especificado de 20 mm.
Após a montagem, teste a detecção com o alvo real e confirme estabilidade nas condições de operação da aplicação.

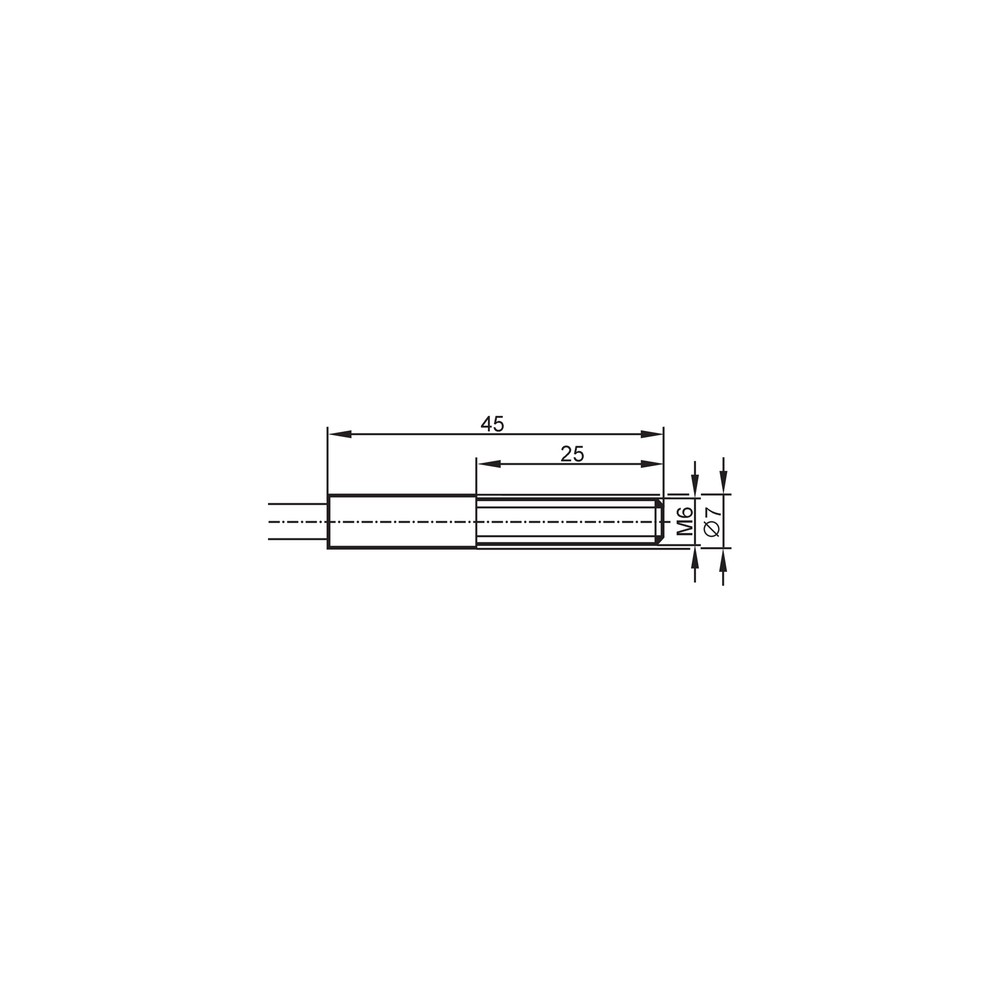

Desenho Dimensional

ACESSÓRIOS

2 porcas sextavadas M6 em aço inoxidável
2 arruelas dentadas
1 porca moleteada M11

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O alvo não é detectado na distância esperada.	Amplificador selecionado ou alcance usado não corresponde ao tipo de amplificador; as condições reais do alvo podem diferir das condições de referência.	Identifique o tipo de amplificador e confira o alcance correspondente no datasheet; teste a detecção com o alvo e posicionamento reais.
Detecção intermitente ou instável após a instalação.	A fibra pode estar curvada abaixo do raio mínimo especificado, deslocada ou mal posicionada em relação ao alvo.	Inspecione o trajeto da fibra, confirme raio de curvatura mínimo de 20 mm e repita o teste após ajustar o posicionamento.
Não há resposta quando o sensor é ligado ao sistema de controle.	A fibra foi tratada como um dispositivo elétrico independente ou o amplificador não está corretamente integrado.	Confirme que há um amplificador de fibra óptica compatível e verifique a ligação elétrica conforme a documentação desse amplificador; a ficha da fibra não especifica pinagem.
A montagem não fixa corretamente no suporte.	A rosca ou o furo de montagem não corresponde à rosca M6, ou o espaço disponível não acomoda a sonda de 7 mm.	Meça a rosca e o espaço de montagem e compare com as dimensões especificadas; não force a fixação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E20511 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E20511 e para que serve?

É um sistema de reflexão difusa de fibra óptica destinado à detecção com amplificador compatível. A ficha relaciona seu uso aos amplificadores dos tipos OKF, OOF e OUF.

O que vem incluído com o produto?

A ficha informa duas porcas sextavadas M6 de aço inoxidável, duas arruelas dentadas e uma porca moleteada M11.

Posso ligar essa fibra diretamente a um CLP?

A ficha não especifica ligação elétrica ou pinagem para a fibra. Ela informa alcances com amplificadores de fibra óptica, então confirme a conexão no datasheet do amplificador utilizado.

O E20511 funciona com qualquer amplificador de fibra óptica?

A ficha cita os tipos OKF, OOF e OUF, mas não identifica modelos específicos nem declara compatibilidade universal. Verifique a combinação exata na documentação IFM.

Esse modelo serve para operar fora de -20 a 80 °C?

A faixa de temperatura ambiente informada é de -20 a 80 °C. A ficha não valida operação fora desses limites.

Posso escolher o E20511 para qualquer produto químico agressivo?

Não é possível confirmar compatibilidade com qualquer substância: o catálogo declara resistência a um grande número de produtos químicos agressivos, mas não lista substâncias ou concentrações. Valide o produto químico específico com a documentação do fabricante.

A detecção falha mesmo com o amplificador ligado; o que verifico antes de trocar a fibra?

Confira o tipo de amplificador, o alcance associado a ele e o posicionamento do alvo. Inspecione também o trajeto da fibra e confirme que nenhuma curvatura ficou abaixo do raio mínimo de 20 mm.

A leitura fica instável depois que instalei a fibra; qual pode ser a causa?

Uma causa possível é curvatura ou posicionamento inadequado da fibra em relação ao alvo. Inspecione o roteamento e teste novamente após conferir o raio mínimo e o alinhamento.

Quando devo escolher o E20511 em vez de uma fibra de outro comprimento?

Escolha este modelo quando os requisitos de montagem forem compatíveis com comprimento total de 600 mm e sonda reta M6. Se o espaço ou a montagem exigirem outra dimensão, consulte a ficha de outra configuração.

Como devo instalar e cuidar do trajeto da fibra?

Fixe a sonda sem forçar a rosca e roteie a fibra mantendo pelo menos o raio de curvatura mínimo especificado de 20 mm. A ficha não apresenta procedimento de manutenção periódica; consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção óptica indicado para o E20511; a detecção depende da reflexão da luz pelo alvo.

Fibra óptica de PMMA

Fibra cujo material óptico é especificado como PMMA.

Raio de curvatura mínimo

Menor raio de curvatura informado para o trajeto da fibra; a ficha especifica 20 mm.

OKF, OOF e OUF

Tipos de amplificador de fibra óptica para os quais a ficha informa alcances de detecção específicos.

Rosca M6

Especificação da rosca da sonda para dimensionamento da montagem mecânica.
