Refletor IFM E20452 - Retangular 65.5x32mm

Pré-visualizar: E20452 IFM - Refletor IFM Barreiras Fotoelétricas Retangular 65.5x32mm

E20452 IFM - Refletor IFM Barreiras Fotoelétricas Retangular 65.5x32mm

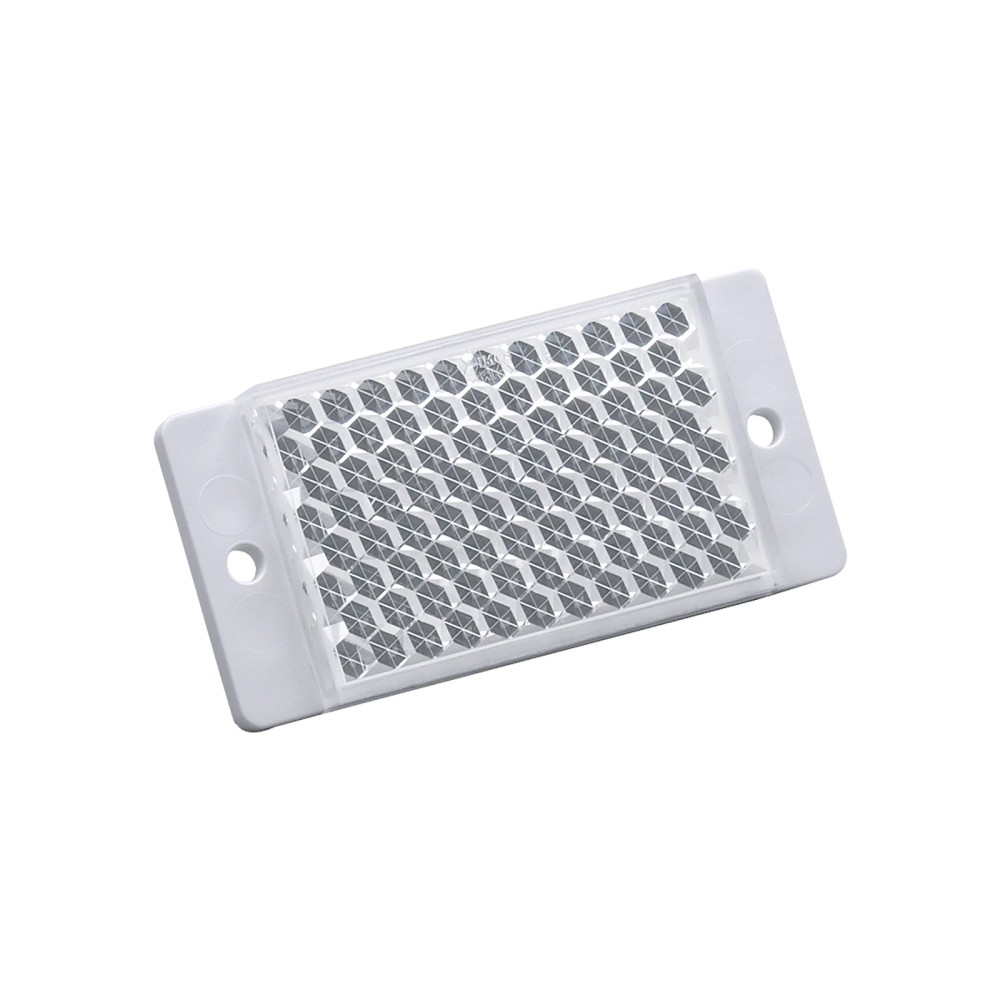

Imagem meramente ilustrativa

R$ 59,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20452
EAN: 4021179046503
NCM do produto: 90029090

Destaques do Produto Aplicação Barreiras...mais

Fechar menu

Saiba mais sobre: "E20452 IFM - Refletor IFM Barreiras Fotoelétricas Retangular 65.5x32mm"

Destaques do Produto

Aplicação

Barreiras fotoelétricas de reflexão

Luz indicada

Vermelha e infravermelha

Dimensões externas

32 × 65,5 × 8,5 mm

Área refletora

45 × 28 mm

Fixação

Furos para parafusos

Faixa de temperatura

-10 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20452 IFM — Refletor retangular para barreiras fotoelétricas de reflexão, 65,5 × 32 × 8,5 mm

O IFM E20452 é um refletor para uso com barreiras fotoelétricas de reflexão de luz vermelha e infravermelha. Tem formato retangular, superfície refletora de 45 × 28 mm com matriz de prismas hexagonais e montagem por furos para parafusos. É fabricado em plástico e foi especificado para operação entre -10 e 60 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E20452
Tipo	Refletor para barreiras fotoelétricas de reflexão
Formato	Retangular
Dimensões	32 × 65,5 × 8,5 mm
Superfície refletora	45 × 28 mm
Padrão da superfície	Matriz de prismas hexagonais
Material	Plástico
Temperatura de operação	-10 a 60 °C
Montagem	Furos para fixação por parafusos
Conteúdo da embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Barreiras fotoelétricas de reflexão que utilizem luz vermelha ou infravermelha, desde que a compatibilidade com o sensor seja confirmada pelo fabricante.
Instalações em que a geometria de montagem aceite as dimensões do refletor e a fixação por parafusos.
Aplicações cuja temperatura de operação esteja dentro de -10 a 60 °C.

⚠ Considere outro se precisa de:

Não especificado na ficha: não é possível indicar modelos de sensores incompatíveis nem estabelecer exclusões por marca ou tecnologia além das aplicações informadas.

APLICAÇÕES E USO

Aplicação declarada: refletor para barreiras fotoelétricas de reflexão de luz vermelha ou infravermelha. A ficha não identifica modelos de sensores específicos; confirme a combinação na documentação do sensor.
Possibilidade de uso em uma instalação com fixação por parafusos, desde que o espaço disponível aceite o formato e as dimensões do refletor; a ficha não informa o padrão dimensional dos furos.
Uso em condições de temperatura entre -10 e 60 °C, conforme faixa de operação informada. A ficha não detalha outras condições ambientais ou limites de instalação.

COMO ESCOLHER

Antes de comprar o E20452 IFM — Refletor retangular para barreiras fotoelétricas de reflexão, 65,5 × 32 × 8,5 mm, verifique estes pontos:

Escolha o E20452 quando

A aplicação utilizar uma barreira fotoelétrica de reflexão com luz vermelha ou infravermelha, aceitar a superfície refletora de 45 × 28 mm e permitir a montagem do refletor pelas dimensões e furos de fixação.

Verifique antes de selecionar

Confirme no manual ou datasheet do sensor a compatibilidade entre refletor e barreira e confira o espaço de montagem. A ficha do E20452 não informa modelos de sensores compatíveis nem dimensões ou padrão dos furos.

Busque outra opção quando

A temperatura prevista ficar fora do intervalo de -10 a 60 °C, ou quando a geometria requerida não aceitar as dimensões e a superfície refletora deste modelo. Para outros casos, a ficha não permite afirmar incompatibilidade; consulte o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo / número de peça	E20452	Identificação do refletor.
Tipo de produto	Refletor para barreiras fotoelétricas de reflexão	Categoria funcional declarada.
Aplicação óptica	Barreiras fotoelétricas de reflexão de luz vermelha e infravermelha	Aplicação declarada na descrição do produto.
GTIN	4021179046503	Código de identificação comercial informado na ficha.

Dados ópticos
Formato	Retangular	Geometria do refletor.
Superfície refletora	45 × 28 mm	Dimensão da área refletora informada na ficha.
Padrão de superfície	Matriz de prismas hexagonais	Estrutura superficial indicada nos dados do anúncio.
Cor	Branco e transparente	Cores informadas para o produto.

Dados mecânicos
Dimensões	32 × 65,5 × 8,5 mm	Dimensões externas informadas; largura, comprimento e espessura correspondem a 32, 65,5 e 8,5 mm.
Material	Plástico	Material declarado no cadastro técnico.
Montagem	Furos para fixação por parafusos	Tipo de montagem informado; diâmetro e espaçamento dos furos não constam na ficha.
Peso	11,5 g	Massa informada no cadastro técnico.
Quantidade por embalagem	1 peça	Quantidade declarada para a embalagem.

Condições ambientais
Temperatura de operação	-10 a 60 °C	Faixa de operação informada na ficha.

COMPATIBILIDADE

Comunicação

• Não aplicável: o E20452 é um refletor passivo, sem interface de comunicação informada.

Conexões

Elétrica Não possui conexão elétrica especificada; é um componente óptico passivo.

Processo Não aplicável. A montagem informada é mecânica, por furos para fixação com parafusos; dimensões e padrão dos furos não foram detalhados na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso como refletor em barreira fotoelétrica de reflexão com luz vermelha ou infravermelha	✓	A aplicação com essas barreiras é informada na descrição do produto. A compatibilidade com um modelo específico de sensor deve ser confirmada na documentação do sensor.
Uso como componente elétrico ou dispositivo com protocolo de comunicação	✗	A ficha identifica o produto como refletor passivo e não informa conexão elétrica, sinais ou protocolos.
Instalação em ambiente dentro da faixa de -10 a 60 °C	✓	A faixa de temperatura de operação informada é de -10 a 60 °C.
Instalação que exija formato ou dimensões diferentes das especificadas	✗	O produto tem formato retangular e dimensões de 32 × 65,5 × 8,5 mm; a ficha não documenta configurações alternativas.

INSTALAÇÃO

Como instalar o E20452 IFM — Refletor retangular para barreiras fotoelétricas de reflexão, 65,5 × 32 × 8,5 mm

Confirme no manual ou datasheet da barreira fotoelétrica que o sensor admite o refletor E20452.
Verifique se o espaço de instalação comporta as dimensões de 32 × 65,5 × 8,5 mm e a superfície refletora de 45 × 28 mm.
Confira no desenho do fabricante a geometria disponível para montagem; as dimensões dos furos não constam nos dados fornecidos.
Fixe o refletor pelos furos com parafusos adequados à instalação; o tipo e o tamanho dos parafusos não estão especificados na ficha.
Posicione o refletor em relação à barreira conforme as instruções do fabricante do sensor, sem presumir ângulo ou distância não informados.
Após a montagem, verifique o alinhamento e a resposta da barreira seguindo o procedimento de comissionamento do sensor.

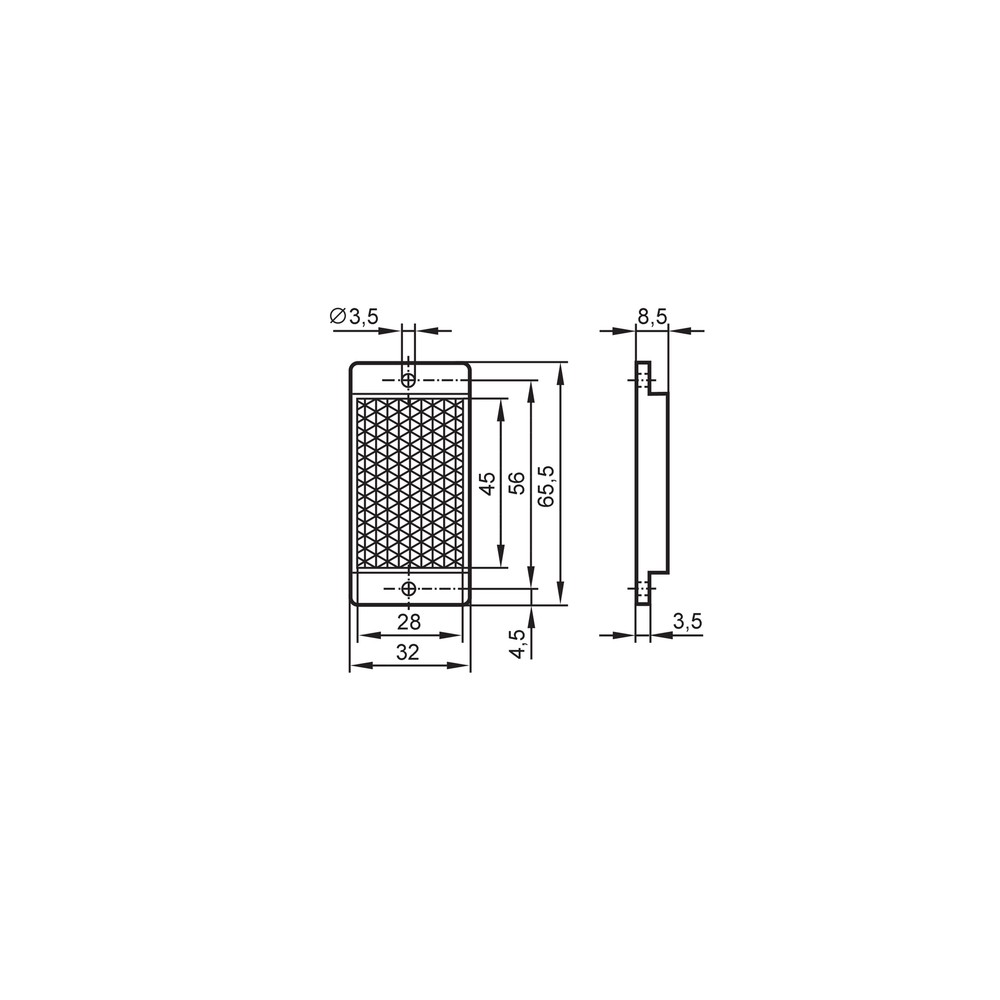

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A barreira não detecta o refletor ou não comuta como esperado.	Possível desalinhamento entre sensor e refletor ou combinação não confirmada para o modelo de barreira.	Confira o alinhamento e consulte a documentação do sensor para confirmar compatibilidade com o E20452.
A montagem não coincide com os pontos de fixação previstos.	As dimensões ou o padrão dos furos da instalação não correspondem ao refletor; a ficha não detalha diâmetro nem espaçamento dos furos.	Compare o desenho em escala do fabricante com a área de montagem antes de instalar.
O desempenho óptico se altera durante a operação.	Possível sujeira ou obstrução na superfície refletora.	Inspecione visualmente a superfície e verifique se está limpa e desobstruída; a ficha não especifica produto ou método de limpeza.
O refletor apresenta deformação ou dano físico.	Possível exposição a condições de temperatura fora da faixa de operação especificada ou esforço mecânico na montagem.	Inspecione o componente e compare a temperatura de operação com o intervalo informado; verifique também a fixação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E20452 — PT-BR (Datasheet) Desenho em escala E20452 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E20452 e para quem ele serve?

É um refletor para barreiras fotoelétricas de reflexão de luz vermelha e infravermelha. A ficha não indica modelos específicos de sensores, portanto confirme a compatibilidade no datasheet da barreira.

O que vem na embalagem?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

Este refletor serve para uma barreira fotoelétrica de outro tipo?

A aplicação documentada é em barreiras fotoelétricas de reflexão de luz vermelha ou infravermelha. A ficha não permite confirmar uso com outros tipos; verifique a documentação do sensor.

Posso usar o E20452 fora da faixa de temperatura informada?

A ficha especifica operação de -10 a 60 °C. Não há informação que valide operação fora desse intervalo.

A barreira não está detectando o refletor; preciso trocar a peça?

Não necessariamente. Antes de trocar, confira o alinhamento e confirme no manual do sensor se o E20452 é compatível com o modelo utilizado.

O refletor parece funcionar de forma intermitente; o que devo verificar?

Inspecione se a superfície está suja ou obstruída e confira a estabilidade da fixação e o alinhamento. A ficha não apresenta um procedimento específico de limpeza ou diagnóstico.

Devo comprar este refletor ou um kit?

O cadastro informa uma peça por embalagem e não lista um kit ou acessórios. Se a instalação exigir outros componentes, verifique separadamente a lista de materiais do sistema.

Como saber se devo escolher este modelo ou outro refletor?

Escolha o E20452 quando a aplicação aceitar a superfície refletora de 45 × 28 mm, a montagem disponível e as dimensões externas informadas. A ficha não fornece comparação com outros modelos; confirme a seleção com o fabricante do sensor.

Como instalar e alinhar o E20452?

A fixação é feita por furos para parafusos, mas a ficha não informa o padrão dos furos nem o alinhamento requerido. Use o desenho em escala e siga as instruções de instalação da barreira fotoelétrica.

O refletor precisa de ligação elétrica ou cabeamento?

Não. O E20452 é um refletor passivo e a ficha não informa conexão elétrica; as conexões pertencem à barreira fotoelétrica utilizada.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica de reflexão

Sensor óptico que utiliza um refletor para formar o caminho de reflexão empregado na detecção. (Ref.: aplicação informada para o E20452)

Refletor

Componente óptico passivo que retorna a luz emitida pela barreira fotoelétrica. (Ref.: tipo de produto)

Matriz de prismas hexagonais

Padrão da superfície refletora indicado na ficha do produto. (Ref.: padrão de superfície)

Superfície refletora

Área do refletor destinada à interação óptica com a barreira; neste modelo, mede 45 × 28 mm. (Ref.: dimensão da superfície refletora)

Faixa de temperatura de operação

Intervalo de temperatura informado para a operação do produto; no E20452, é de -10 a 60 °C. (Ref.: temperatura de operação)
