Barreira de Fibra Óptica IFM E20062

Pré-visualizar: E20062 IFM - Barreira fibra óptica raio curvatura reduzido 3mm 600mm -20/80C

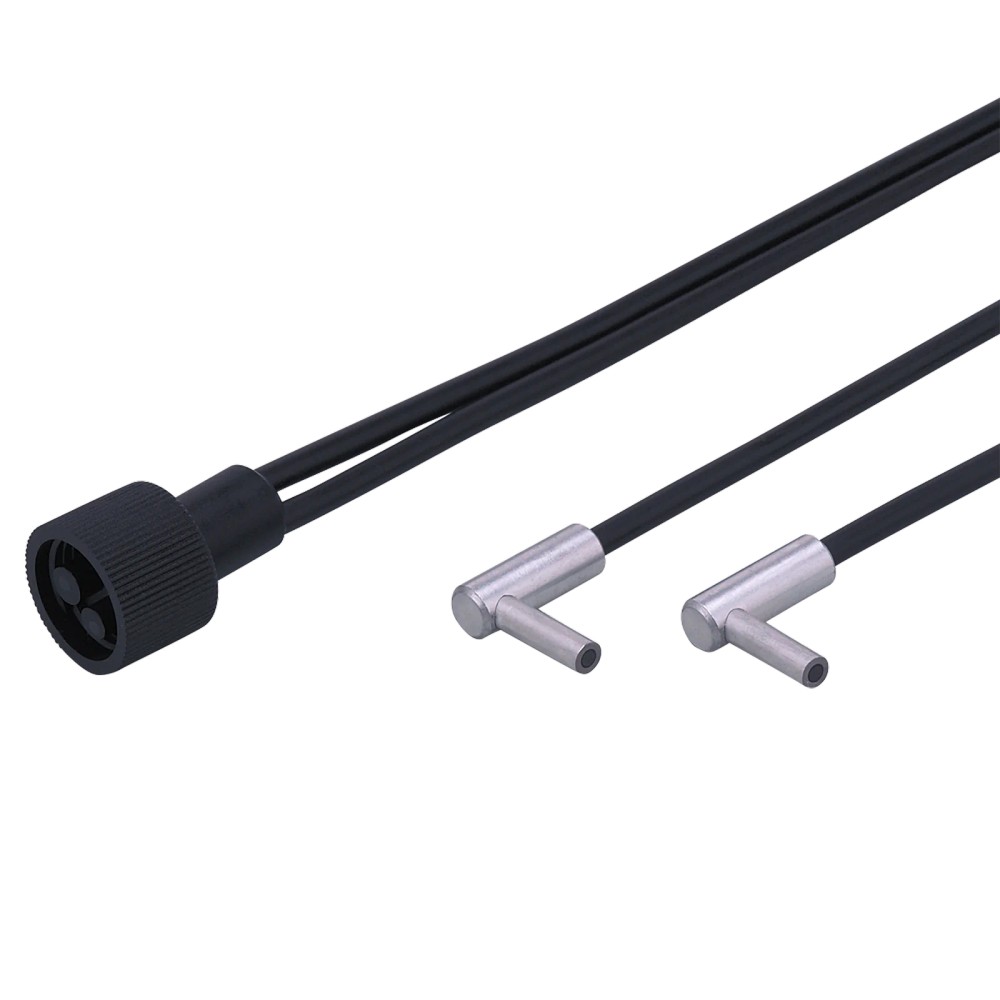

E20062 IFM - Barreira fibra óptica raio curvatura reduzido 3mm 600mm -20/80C

Imagem meramente ilustrativa

R$ 1.995,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20062
EAN: 4021179042697
NCM do produto: 90011019

Destaques do Produto Aplicação Raio de...mais

Fechar menu

Saiba mais sobre: "E20062 IFM - Barreira fibra óptica raio curvatura reduzido 3mm 600mm -20/80C"

Destaques do Produto

Aplicação

Raio de curvatura pequeno

Comprimento da fibra

600 mm

Diâmetro da sonda

3 mm

Raio de curvatura mínimo

10 mm

Temperatura ambiente

-20 a 80 °C

Princípio de detecção

Fotoelétrico por barreira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Barreira fotoelétrica de fibra óptica IFM E20062, raio de curvatura reduzido, sonda de 3 mm e comprimento de 600 mm

A IFM E20062 é uma barreira fotoelétrica de fibra óptica para detecção por barreira, indicada para aplicações com raio de curvatura pequeno. Possui fibra de vidro revestida em PVC, comprimento de 600 mm e sonda de 3 mm. Opera em temperatura ambiente de -20 a 80 °C e requer um sensor fotoelétrico compatível, não incluído conforme os dados disponíveis.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Barreira fotoelétrica de fibra óptica
Tecnologia	Fibra óptica; princípio fotoelétrico por barreira
Modelo	E20062
Comprimento	600 mm
Diâmetro da sonda	3 mm
Raio de curvatura mínimo	10 mm
Temperatura ambiente	-20 a 80 °C
Material da fibra óptica / revestimento	Vidro / PVC
Versão da sonda	Angular
Peso	56 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção fotoelétrica por barreira que aceitem uma fibra óptica de 600 mm e sonda de 3 mm.
Montagens em que a fibra precise ser encaminhada com raio de curvatura igual ou superior ao mínimo especificado de 10 mm.
Instalações cuja temperatura ambiente esteja entre -20 e 80 °C e cujo sensor fotoelétrico seja compatível com a fibra.

⚠ Considere outro se precisa de:

Não selecione quando a instalação exigir raio de curvatura inferior a 10 mm.
Não selecione quando a temperatura ambiente estiver fora da faixa de -20 a 80 °C.
A ficha não identifica um modelo específico de amplificador ou sensor compatível; confirme a compatibilidade no datasheet antes da integração.

APLICAÇÕES E USO

Uso documentado: aplicações com raio de curvatura pequeno, respeitando o mínimo de 10 mm indicado para a fibra.
Possibilidade de uso: encaminhamento da fibra até um ponto de detecção em um sistema fotoelétrico por barreira, desde que o sensor associado seja compatível e as condições de alcance sejam confirmadas na folha de dados.
A temperatura ambiente da instalação deve permanecer entre -20 e 80 °C. A ficha não especifica grau de proteção, resistência química ou condições de lavagem; valide esses requisitos separadamente.

COMO ESCOLHER

Antes de comprar o Barreira fotoelétrica de fibra óptica IFM E20062, raio de curvatura reduzido, sonda de 3 mm e comprimento de 600 mm, verifique estes pontos:

Escolha a E20062 quando

A aplicação for de detecção por barreira, exigir fibra óptica de 600 mm e sonda de 3 mm, e o percurso puder respeitar o raio de curvatura mínimo de 10 mm.

Considere outra configuração quando

O projeto exigir comprimento ou diâmetro de sonda diferentes, raio de curvatura inferior a 10 mm ou operação fora de -20 a 80 °C. A ficha disponível não especifica uma alternativa; consulte o catálogo IFM para identificar uma versão adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Barreira fotoelétrica de fibra óptica	Classificação do componente na ficha do fabricante.
Princípio de funcionamento	Sensor fotoelétrico por barreira	Indica o princípio de detecção declarado; não identifica o sensor/amplificador associado.
Aplicação	Raio de curvatura pequeno	Aplicação informada no cadastro do produto.
SKU	E20062	Código do produto no anúncio.
Part number	FE-00-P-A-R3	Referência indicada no conjunto de dados do catálogo.
GTIN	4021179042697	Identificador comercial informado.
Marca	IFM	Fabricante indicado no anúncio.

Dados ópticos e geométricos
Comprimento da fibra	600 mm	Comprimento informado para o componente.
Diâmetro da sonda	3 mm	Diâmetro nominal informado.
Comprimento da sonda	10 mm	Dimensão da sonda informada no cadastro técnico.
Versão da sonda	Angular	Configuração da sonda indicada nos dados do produto.
Raio de curvatura mínimo	10 mm	Limite mínimo informado; não curvar a fibra abaixo deste valor.
Alcance da fibra óptica (OKF)	120 mm	Valor listado no cadastro técnico; consulte a folha de dados para condições de medição e significado da designação.
Alcance da fibra óptica (OOF)	400 mm	Valor listado no cadastro técnico; consulte a folha de dados para condições de medição e significado da designação.
Alcance da fibra óptica (OUF)	120 mm	Valor listado no cadastro técnico; consulte a folha de dados para condições de medição e significado da designação.

Materiais
Material da fibra óptica	Vidro	Material declarado para a fibra.
Material do revestimento da fibra óptica	PVC	Material declarado para o revestimento.
Material da sonda de fibra óptica	Alumínio	Material declarado para a sonda.
Material do adaptador	PPE	Material declarado para o adaptador.
Material incluído	E20104	Referência de material incluído indicada no cadastro; confirme o conteúdo físico na folha de dados.

Condições ambientais
Temperatura ambiente	-20 a 80 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos e comerciais
Peso	56 g	Peso informado no conjunto de dados do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica A E20062 é uma fibra óptica passiva; a ficha disponível não informa conexão elétrica, pinagem ou alimentação para este componente. Deve ser utilizada com um sensor fotoelétrico compatível, cuja referência não é especificada nos dados disponíveis.

Processo Não se aplica: a ficha não informa conexão de processo. A montagem é mecânica por meio da sonda de fibra óptica; dimensões adicionais e método de fixação devem ser confirmados no desenho do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema fotoelétrico por barreira com fibra óptica e sensor compatível confirmado no datasheet	✓	O princípio de funcionamento declarado é fotoelétrico por barreira; a compatibilidade com o sensor específico deve ser verificada.
Percurso da fibra com raio de curvatura igual ou superior a 10 mm	✓	Atende ao raio de curvatura mínimo informado para o produto.
Percurso com raio de curvatura inferior a 10 mm	✗	Fica abaixo do raio de curvatura mínimo especificado.
Ambiente entre -20 e 80 °C	✓	Está dentro da faixa de temperatura ambiente informada.
Ligação elétrica direta a CLP, fonte ou rede de comunicação	✗	A ficha caracteriza o produto como fibra óptica e não informa conexão elétrica, protocolo ou interface de comunicação.
Aplicação que exige conexão de processo roscada ou flangeada	✗	Não há conexão de processo roscada ou flangeada especificada para este componente.

INSTALAÇÃO

Como instalar o Barreira fotoelétrica de fibra óptica IFM E20062, raio de curvatura reduzido, sonda de 3 mm e comprimento de 600 mm

Confirme no datasheet que o sensor fotoelétrico associado aceita a fibra E20062.
Verifique no desenho do fabricante as dimensões e a orientação da sonda angular antes de definir a montagem.
Posicione a fibra entre o emissor e o receptor conforme a arquitetura do sistema por barreira.
Encaminhe a fibra sem impor raio de curvatura inferior a 10 mm.
Fixe a sonda sem aplicar esforço que possa danificar a fibra de vidro, o revestimento ou a ponta.
Após a montagem, confirme o alinhamento óptico e a resposta do sensor de acordo com as instruções do fabricante do sensor.

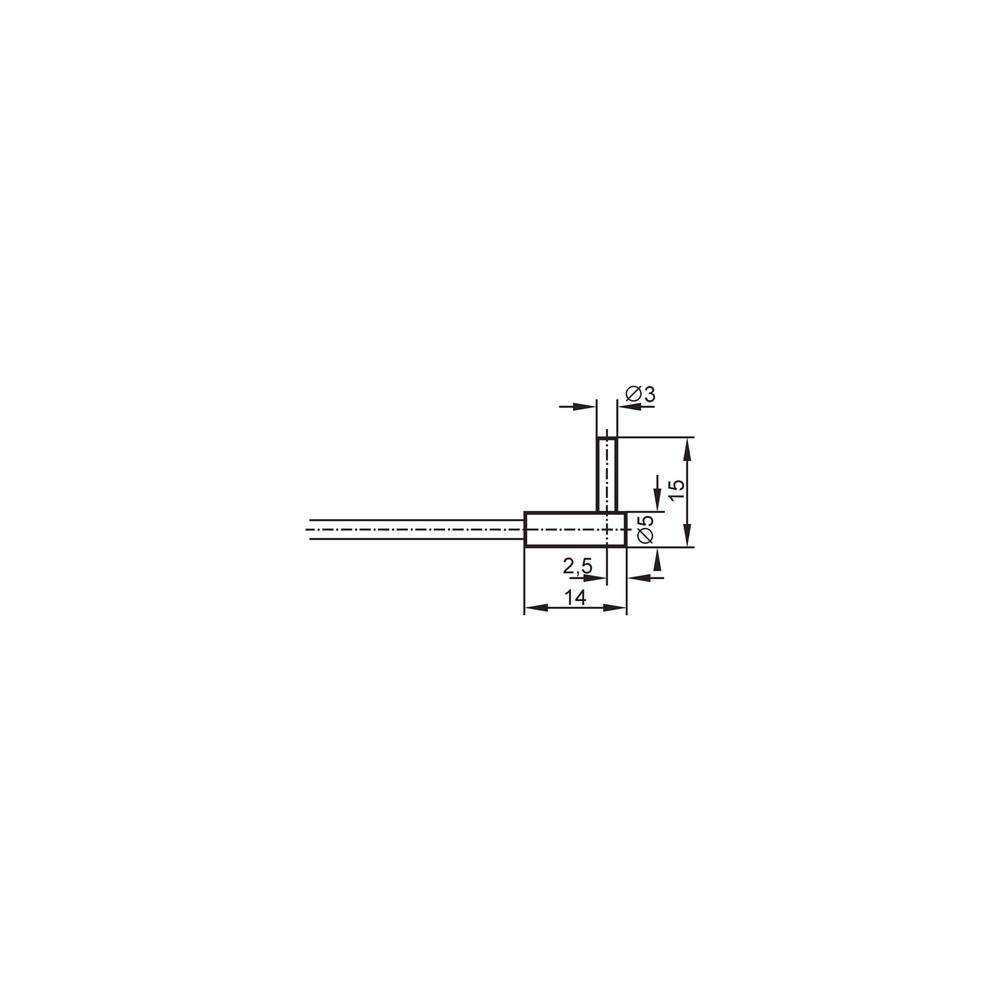

Desenho Dimensional

ACESSÓRIOS

E20104 (referência indicada como material incluído no cadastro técnico; confirme a composição do fornecimento na folha de dados).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor associado não detecta o objeto ou não comuta como esperado.	Sensor incompatível com a fibra ou configuração do sistema por barreira inadequada.	Confira no datasheet do sensor a compatibilidade com a E20062 e valide o arranjo emissor/receptor previsto para o sistema.
Detecção intermitente após a instalação.	Fibra encaminhada com curvatura abaixo do mínimo especificado ou submetida a esforço mecânico.	Inspecione o percurso e meça o raio das curvas; confirme que nenhum trecho fica abaixo de 10 mm.
O alcance observado não corresponde ao esperado.	Condição de instalação ou configuração do sensor diferente das condições associadas aos valores de alcance listados.	Consulte a folha de dados para as condições dos valores OKF, OOF e OUF e verifique alinhamento e configuração do sensor.
O desempenho muda em determinada condição ambiental.	Temperatura ambiente fora da faixa informada para o produto.	Meça a temperatura no local de instalação e compare com a faixa de -20 a 80 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E20062 (PT-BR) (Datasheet) Desenho em escala IFM E20062 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E20062 e para que serve?

É uma barreira fotoelétrica de fibra óptica para detecção por barreira. A aplicação indicada é em montagens que precisam de um raio de curvatura pequeno, respeitando o mínimo especificado.

O que acompanha a E20062?

O cadastro informa uma peça por embalagem e lista E20104 como material incluído. Confirme na folha de dados do fabricante a composição exata do fornecimento.

A fibra funciona com qualquer amplificador ou sensor fotoelétrico?

Não é possível confirmar compatibilidade universal. Verifique no datasheet do sensor escolhido se ele aceita esta fibra óptica.

A E20062 pode ser instalada em ambiente acima de 80 °C ou abaixo de -20 °C?

A faixa de temperatura ambiente informada é de -20 a 80 °C. A ficha não valida operação fora desses limites.

Para que aplicação esta fibra não serve?

Não é indicada para um percurso que exija raio de curvatura inferior a 10 mm. A ficha também não permite confirmar adequação a ambientes fora da faixa de temperatura especificada.

Posso ligar a E20062 diretamente a um CLP ou a uma fonte?

A ficha descreve uma fibra óptica, não um dispositivo elétrico com alimentação ou pinagem. A ligação elétrica, quando aplicável, pertence ao sensor associado e deve seguir a documentação desse equipamento.

O sensor não detecta; devo trocar a fibra?

Antes de trocar, confirme que o sensor é compatível com a E20062 e que o sistema está configurado para detecção por barreira. Verifique também o alinhamento óptico.

A detecção ficou instável depois de dobrar a fibra; o que verificar?

Inspecione se alguma curva ficou abaixo do raio mínimo de 10 mm ou se houve esforço mecânico na fibra. Corrija o encaminhamento e teste novamente conforme o manual do sensor.

É melhor comprar a fibra avulsa ou um conjunto com sensor?

A E20062 é a fibra óptica e os dados disponíveis não identificam um sensor específico como parte do fornecimento. Se ainda não houver sensor compatível na instalação, selecione-o separadamente após confirmar a compatibilidade no datasheet.

Que cuidado devo tomar durante a instalação?

Mantenha o raio de curvatura em 10 mm ou mais e consulte o desenho dimensional para posicionar a sonda angular. A ficha não especifica ferramenta de montagem ou procedimento de limpeza.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica

Princípio de detecção em que a presença do objeto é avaliada a partir da interrupção do caminho óptico entre emissor e receptor. (Ref.: princípio de funcionamento: sensor fotoelétrico por barreira)

Fibra óptica

Elemento que conduz a luz entre o sensor fotoelétrico e o ponto de detecção. (Ref.: tecnologia: fibra óptica)

Raio de curvatura mínimo

Menor raio de curva indicado para encaminhar a fibra sem ultrapassar o limite informado pelo fabricante. (Ref.: raio de curvatura mínimo: 10 mm)

Sonda angular

Configuração da ponta de detecção descrita como angular na ficha do produto. (Ref.: versão da sonda: angular)

Alcance da fibra óptica

Valor de alcance associado à fibra no cadastro técnico; sua interpretação depende das condições e designações definidas na folha de dados. (Ref.: OKF 120 mm, OOF 400 mm e OUF 120 mm)
