- Referência do fabricante: E20052
- EAN: 4021179042598
- NCM do produto: 90011019
Destaques do Produto
Princípio de detecção...mais
Saiba mais sobre: "E20052 IFM - Fibra Óptica Reflexão Difusa Detecção Industrial 3mm 600mm"
Destaques do Produto
Princípio de detecção
Reflexão difusa
Tecnologia
Fibra óptica
Diâmetro da sonda
3 mm
Comprimento
600 mm
Temperatura ambiente
-20...80 °C
Amplificador compatível
OKF, OUF ou OOF
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

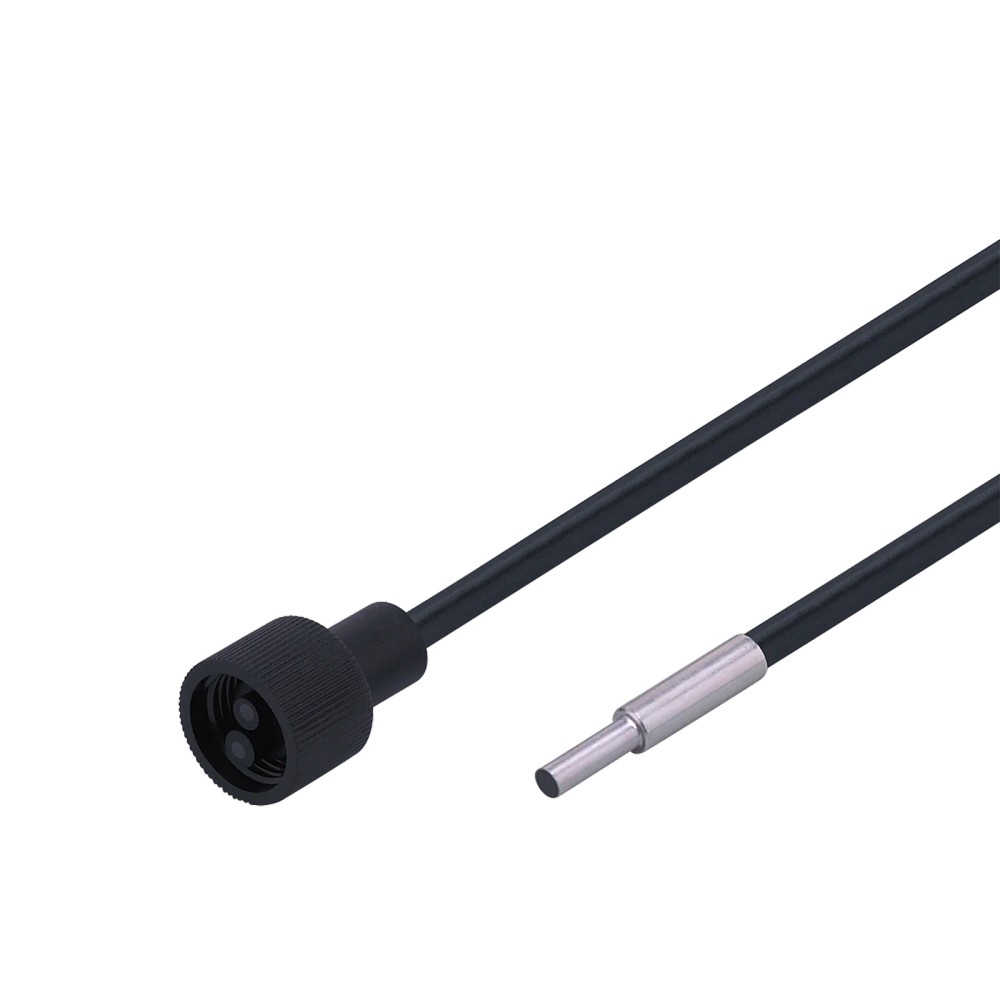

Sobre o IFM E20052 — Sistema de reflexão difusa de fibra óptica, sonda reta de 3 mm × 600 mm
O IFM E20052 é um sistema de reflexão difusa de fibra óptica para detecção em aplicações industriais, utilizado com amplificadores compatíveis. Possui fibra de vidro, sonda reta de 3 mm e comprimento de 600 mm. A temperatura ambiente especificada é de -20 a 80 °C; o alcance de detecção varia conforme o amplificador compatível.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | Sistema de reflexão difusa de fibra óptica |
| Princípio de funcionamento | Reflexão difusa |
| Diâmetro da sonda | 3 mm |
| Comprimento | 600 mm |
| Comprimento da sonda | 25 mm |
| Versão da sonda | Reta |
| Material da fibra óptica | Vidro |
| Temperatura ambiente | -20...80 °C |
| Raio de curvatura mínimo | 20 mm |
| Amplificadores compatíveis | OKF; OUF; OOF |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações industriais de detecção por reflexão difusa que utilizem amplificador compatível OKF, OUF ou OOF.
- Instalações em que a sonda reta de 3 mm e a fibra de 600 mm atendam à geometria necessária.
- Ambientes cuja temperatura ambiente permaneça entre -20 e 80 °C, respeitando o raio de curvatura mínimo de 20 mm.
⚠ Considere outro se precisa de:
- Não selecione sem confirmar que o amplificador utilizado é um dos modelos compatíveis informados: OKF, OUF ou OOF.
- Não faça curvas na fibra com raio inferior a 20 mm.
- Não utilize fora da faixa de temperatura ambiente especificada de -20 a 80 °C.
APLICAÇÕES E USO
- Aplicação industrial de detecção por reflexão difusa com fibra óptica; a ficha não especifica uma indústria ou material-alvo particular.
- Possibilidade de instalação em espaços cuja geometria aceite sonda reta de 3 mm, comprimento de fibra de 600 mm e raio de curvatura igual ou superior a 20 mm; confirme a montagem na aplicação real.
- A temperatura ambiente da instalação deve permanecer entre -20 e 80 °C.
- O alcance informado depende do amplificador: 40 mm com OKF, 40 mm com OUF e 200 mm com OOF. Esses valores não devem ser tratados como independentes do amplificador.
COMO ESCOLHER
Antes de comprar o IFM E20052 — Sistema de reflexão difusa de fibra óptica, sonda reta de 3 mm × 600 mm, verifique estes pontos:
Escolha o E20052 quando
A aplicação exigir reflexão difusa por fibra óptica, uma sonda reta de 3 mm, comprimento de 600 mm e houver amplificador OKF, OUF ou OOF compatível.
Verifique antes de selecionar
Confirme a compatibilidade do amplificador, a geometria da instalação e a temperatura ambiente. O alcance de detecção depende do amplificador; os valores informados são 40 mm para OKF, 40 mm para OUF e 200 mm para OOF.
Considere outra configuração quando
A instalação exigir comprimento, diâmetro, formato de sonda ou alcance diferente dos dados do E20052. A ficha disponível não especifica modelos alternativos; consulte o catálogo ou o datasheet IFM para selecionar outra configuração.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | ifm / IFM | Identificação do fabricante informada no anúncio. |
| Modelo e SKU | E20052 | Código do produto. |
| GTIN | 4021179042598 | Identificador comercial informado na ficha. |
| Tipo de produto | Sistema de reflexão difusa de fibra óptica | Descrição do produto no catálogo. |
| Categoria | Sensores de reflexão difusa | Classificação do produto no catálogo. |
| Aplicação | Uso em aplicações industriais | Aplicação geral explicitamente indicada na ficha. |
| Princípio de funcionamento | Sensores de reflexão difusa | Princípio de detecção informado no catálogo. |
| Dados ópticos e amplificadores | ||
|---|---|---|
| Tecnologia | Fibra óptica | Tecnologia do sistema. |
| Tipo de sensor | Reflexão difusa | Modo de detecção indicado na ficha. |
| Alcance da detecção (OKF) | 40 mm | Alcance associado ao amplificador OKF. |
| Alcance da detecção (OUF) | 40 mm | Alcance associado ao amplificador OUF. |
| Alcance da detecção (OOF) | 200 mm | Alcance associado ao amplificador OOF. |
| Amplificadores compatíveis | OKF; OUF; OOF | Modelos listados na ficha como compatíveis; confirme a configuração do sistema. |
| Dados mecânicos | ||
|---|---|---|

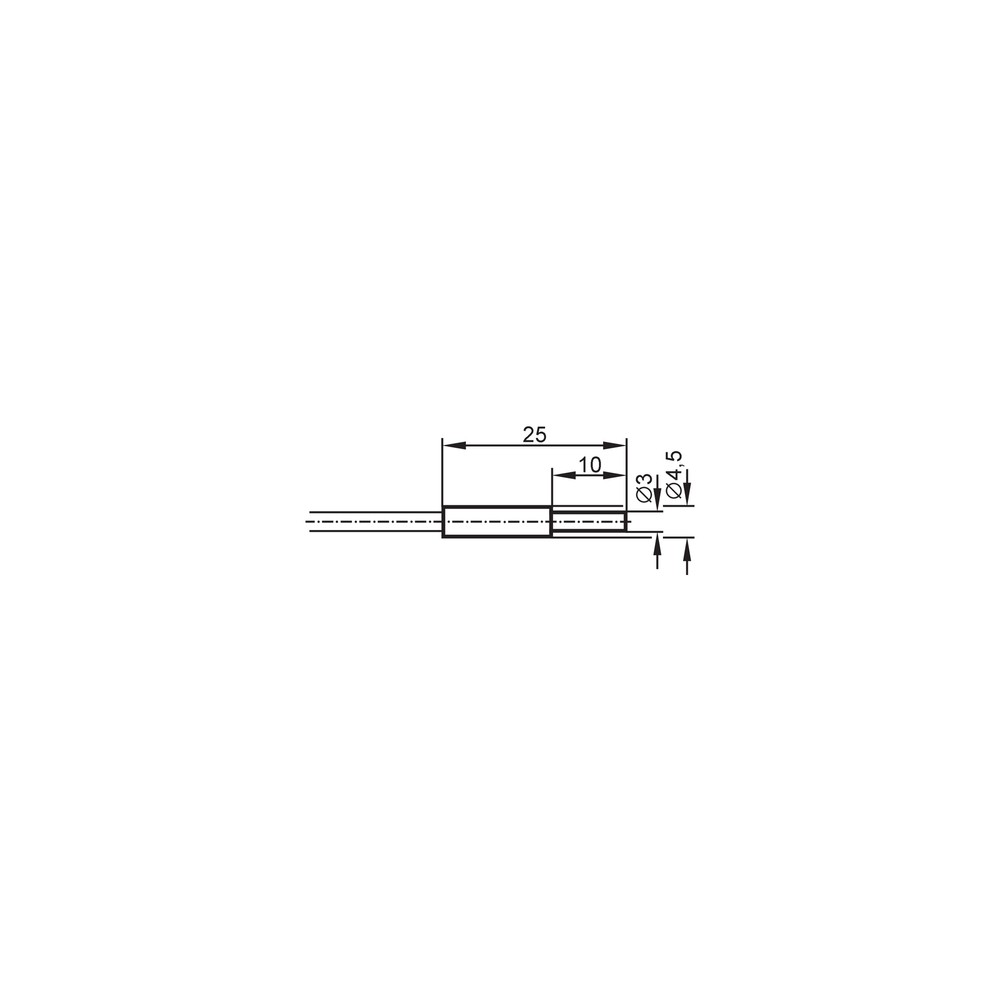

| Diâmetro da sonda | 3 mm | Dimensão nominal informada para a sonda. |
| Comprimento | 600 mm | Comprimento da fibra informado no anúncio e no catálogo. |
| Comprimento da sonda | 25 mm | Dimensão da sonda indicada na ficha. |
| Versão da sonda | Reta | Formato de sonda indicado no catálogo. |
| Material da fibra óptica | Vidro | Material especificado para a fibra. |
| Material da sonda de fibra óptica | Alumínio | Material especificado para a sonda. |
| Material do revestimento da fibra óptica | PVC | Material especificado para o revestimento. |
| Material do adaptador | PPE | Material indicado para o adaptador. |
| Raio de curvatura mínimo | 20 mm | Limite mínimo de curvatura informado; não curvar abaixo deste valor. |
| Peso | 46 g | Massa indicada nos atributos do catálogo. |
| Condições ambientais | ||
|---|---|---|
| Temperatura ambiente | -20...80 °C | Faixa de temperatura ambiente especificada para o produto. |
| Fornecimento e documentação | ||
|---|---|---|
| Material incluído | E20105 | A ficha identifica E20105 como material incluído; confirme o conteúdo exato no datasheet. |
| Unidades por embalagem | 1 peça | Quantidade indicada por embalagem. |
| NCM | 9001.10.19 | Classificação fiscal informada no catálogo. |
| Part number do anúncio | E20052 | Código de peça indicado nos dados primários do anúncio. |
| Part number no catálogo | FT-00-P-A-E3 | Código de peça exibido nos dados do catálogo; confirme com o fabricante em caso de divergência. |
COMPATIBILIDADE
Comunicação
• Não há protocolo de comunicação especificado para esta fibra óptica passiva.
Conexões
Elétrica
A ficha disponível não especifica conexão elétrica para o E20052. É uma fibra óptica utilizada com amplificadores compatíveis OKF, OUF ou OOF; consulte o datasheet do amplificador para as conexões elétricas.
Processo
A ficha disponível não especifica conexão de processo mecânica. O produto é uma fibra óptica com sonda reta de 3 mm e comprimento de sonda de 25 mm.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Uso com amplificador OKF, OUF ou OOF | ✓ | Essas famílias estão listadas como amplificadores compatíveis. |
| Aplicação que exige reflexão difusa | ✓ | O princípio de funcionamento especificado é reflexão difusa. |
| Aplicação com amplificador não identificado como OKF, OUF ou OOF | ✗ | A compatibilidade com outros amplificadores não está confirmada na ficha disponível; verifique o datasheet ou a documentação do fabricante. |
| Ambiente entre -20 e 80 °C e curva da fibra com raio igual ou superior a 20 mm | ✓ | Essas condições respeitam os limites ambientais e o raio mínimo informados. |
| Instalação que exige curva com raio inferior a 20 mm | ✗ | O raio de curvatura mínimo especificado é 20 mm. |
INSTALAÇÃO
Como instalar o IFM E20052 — Sistema de reflexão difusa de fibra óptica, sonda reta de 3 mm × 600 mm
- Confirme que o amplificador do sistema é OKF, OUF ou OOF e consulte sua documentação para conexão elétrica e configuração.
- Verifique se a geometria da montagem comporta a sonda reta de 3 mm e a fibra de 600 mm.
- Posicione a sonda de acordo com a necessidade de detecção por reflexão difusa da aplicação.
- Roteie a fibra sem aplicar curvas com raio inferior a 20 mm.
- Mantenha a instalação dentro da faixa de temperatura ambiente de -20 a 80 °C.
- Consulte o datasheet e o desenho em escala antes da fixação final; valide a detecção com o amplificador instalado.
ACESSÓRIOS
- E20105 (indicado como material incluído na ficha; confirme o conteúdo no datasheet).
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O objeto não é detectado na aplicação. | Amplificador utilizado não corresponde a um dos modelos compatíveis indicados ou a configuração de alcance não corresponde ao conjunto instalado. | Identifique o amplificador e confirme que é OKF, OUF ou OOF; compare com o alcance especificado para esse modelo. |
| A detecção é instável após o roteamento da fibra. | A fibra pode ter sido curvada abaixo do raio mínimo especificado. | Inspecione o trajeto e meça as curvas; confirme que nenhuma apresenta raio inferior a 20 mm. |
| O sistema deixa de operar em determinada condição ambiental. | A temperatura ambiente pode estar fora da faixa especificada. | Meça a temperatura no local de instalação e compare com a faixa de -20 a 80 °C. |
| A sonda não se ajusta ao espaço de montagem previsto. | A geometria da aplicação pode não comportar a sonda reta de 3 mm ou seu comprimento de sonda de 25 mm. | Compare as dimensões da instalação com o desenho em escala e os dados mecânicos do datasheet antes de substituir componentes. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM E20052 e para que serve?
É um sistema de reflexão difusa de fibra óptica para aplicações industriais. Opera com amplificadores compatíveis OKF, OUF ou OOF.
Quais amplificadores são compatíveis e qual é o alcance?
A ficha lista OKF, OUF e OOF. Os alcances informados são 40 mm com OKF, 40 mm com OUF e 200 mm com OOF.
O que acompanha o E20052?
A ficha identifica E20105 como material incluído e indica uma peça por embalagem. Consulte o datasheet para confirmar o conteúdo exato associado a E20105.
Este produto serve para detectar qualquer material ou objeto?
A ficha especifica reflexão difusa, mas não identifica materiais-alvo nem garante detecção universal. Valide o alvo e as condições reais com o amplificador e a documentação do fabricante.
Posso instalar o E20052 em uma temperatura acima de 80 °C?
A faixa de temperatura ambiente especificada termina em 80 °C. A ficha não confirma operação acima desse limite.
O que verificar se o objeto não está sendo detectado?
Confira se o amplificador é OKF, OUF ou OOF e se o alcance esperado corresponde ao amplificador utilizado. Verifique também o posicionamento da sonda e consulte o datasheet do conjunto.
O que pode causar detecção instável depois de dobrar ou reposicionar a fibra?
Uma curva abaixo do raio mínimo especificado, de 20 mm, pode comprometer a instalação. Inspecione o trajeto e refaça curvas que não respeitem esse limite.
Devo comprar o E20052 avulso ou buscar um kit?
A ficha indica uma peça por embalagem e identifica E20105 como material incluído, mas não descreve um kit com outros componentes. Se também precisar de amplificador ou de outros itens, confirme os componentes necessários no datasheet antes de selecionar.
Como devo rotear e instalar a fibra?
Planeje o trajeto para respeitar o raio mínimo de curvatura de 20 mm e consulte o desenho em escala para as dimensões. A conexão elétrica e a configuração devem ser verificadas na documentação do amplificador compatível.
Como escolher entre o E20052 e outra fibra óptica?
Selecione o E20052 quando atenderem a sua aplicação a sonda reta de 3 mm, o comprimento de 600 mm e um amplificador OKF, OUF ou OOF. Se precisar de outra geometria ou comprimento, consulte o catálogo IFM para localizar uma configuração correspondente.
GLOSSÁRIO TÉCNICO
Reflexão difusa
Princípio de detecção indicado para o sistema; a detecção ocorre por reflexão difusa no arranjo óptico.
Fibra óptica
Elemento óptico que conduz o sinal entre a sonda e o amplificador compatível.
Amplificador compatível
Unidade associada à fibra para operação do sistema; a ficha lista OKF, OUF e OOF.
Raio de curvatura mínimo
Menor raio de curva indicado para o trajeto da fibra; a ficha especifica 20 mm.
Alcance de detecção
Distância de detecção associada ao amplificador usado; os valores informados variam entre OKF, OUF e OOF.
