Fibra Óptica IFM E20051 - Reflexão Difusa M6 620mm

Pré-visualizar: E20051 IFM - Fibra Óptica Reflexão Difusa Aplicação Industrial Rosca M6 620mm

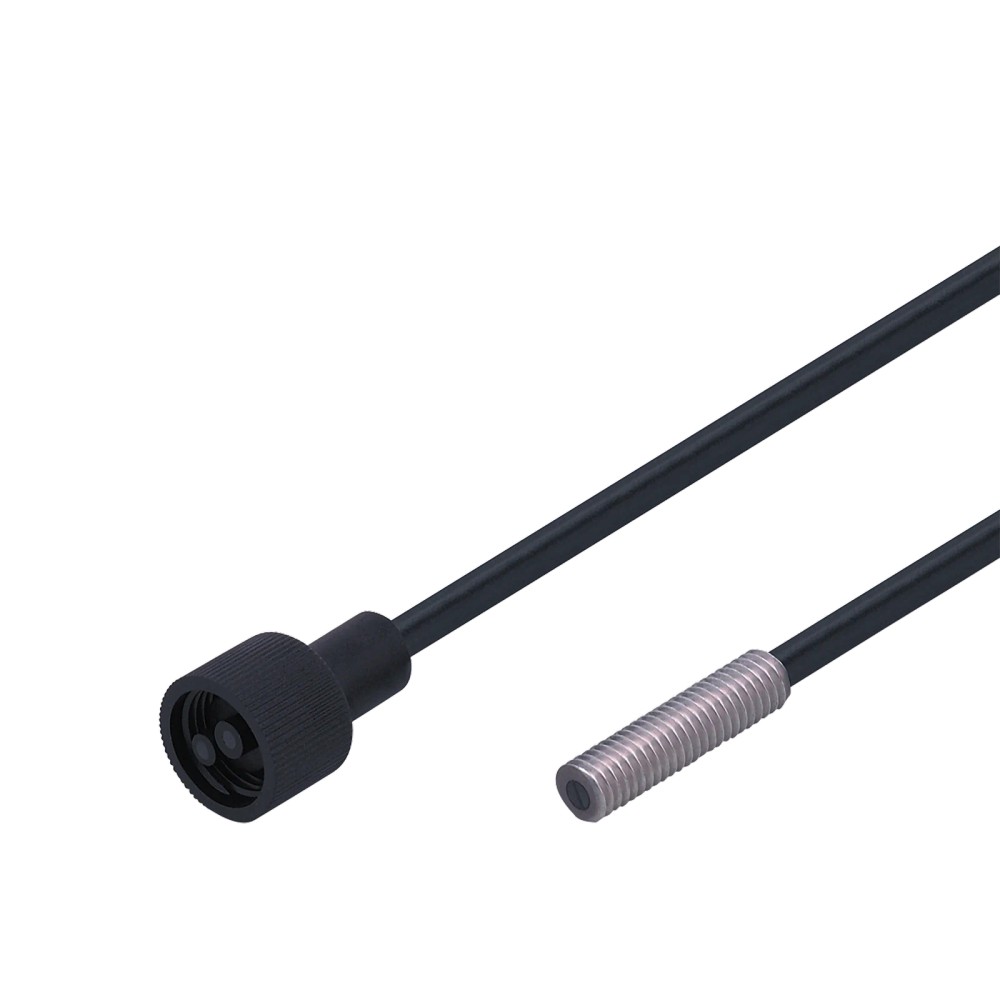

E20051 IFM - Fibra Óptica Reflexão Difusa Aplicação Industrial Rosca M6 620mm

Imagem meramente ilustrativa

R$ 860,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20051
EAN: 4021179042581
NCM do produto: 90011019

Destaques do Produto Tecnologia Fibra...mais

Fechar menu

Saiba mais sobre: "E20051 IFM - Fibra Óptica Reflexão Difusa Aplicação Industrial Rosca M6 620mm"

Destaques do Produto

Tecnologia

Fibra óptica, reflexão difusa

Rosca da sonda

Comprimento anunciado

620 mm

Faixa de temperatura ambiente

-20 a 80 °C

Amplificador compatível

OKF, OOF ou OUF

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20051 IFM – sistema de reflexão difusa com fibra óptica, aplicação industrial, rosca M6, comprimento de 620 mm

O E20051 é um sistema de reflexão difusa com fibra óptica para aplicações industriais. A sonda tem rosca M6 e comprimento informado no anúncio de 620 mm, com faixa de temperatura ambiente de -20 a 80 °C. É indicado para uso com amplificadores compatíveis OKF, OOF ou OUF.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sistema de reflexão difusa de fibra óptica
Marca	IFM
Código do produto	E20051
Rosca da sonda	M6
Comprimento	620 mm (conforme título do anúncio)
Temperatura ambiente	-20 a 80 °C
Amplificadores compatíveis	OKF, OOF e OUF
Material da fibra óptica	Vidro
Material do revestimento	PVC
GTIN	4021179042581

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que utilizem detecção por reflexão difusa através de fibra óptica.
Instalações em que a fixação da sonda com rosca M6 seja compatível com o ponto de montagem.
Sistemas que utilizem amplificador compatível da família OKF, OOF ou OUF.

⚠ Considere outro se precisa de:

Não selecionar para um sistema cujo amplificador não esteja confirmado como compatível com OKF, OOF ou OUF.
Não considerar a fibra como um sensor autônomo com conexão elétrica própria; a ficha identifica compatibilidade com amplificadores, mas não especifica uma ligação elétrica direta.

APLICAÇÕES E USO

Uso em aplicações industriais de detecção por reflexão difusa, conforme a aplicação geral declarada pelo fabricante.
Pode ser considerado em uma instalação com amplificador OKF, OOF ou OUF; os alcances informados variam conforme o amplificador: 40 mm para OKF, 200 mm para OOF e 40 mm para OUF.
A adequação à aplicação depende também da montagem M6 e da manutenção da temperatura ambiente dentro da faixa de -20 a 80 °C.
A ficha não identifica materiais-alvo, condições de contraste, grau de proteção ou outros critérios de processo; valide esses requisitos no datasheet antes da aplicação.

COMO ESCOLHER

Antes de comprar o E20051 IFM – sistema de reflexão difusa com fibra óptica, aplicação industrial, rosca M6, comprimento de 620 mm, verifique estes pontos:

Quando escolher o E20051

Escolha este modelo quando a aplicação exigir reflexão difusa por fibra óptica, a montagem aceitar uma sonda M6 e o sistema utilizar amplificador OKF, OOF ou OUF. Considere a faixa ambiente especificada de -20 a 80 °C.

Quando confirmar outra configuração

Confirme outro modelo ou consulte o fabricante se a montagem exigir rosca diferente, se o comprimento requerido não corresponder ao comprimento anunciado ou se o amplificador instalado não constar entre os compatíveis. A ficha disponível não informa outros critérios de alcance ou compatibilidade.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Tipo de produto	Sistema de reflexão difusa de fibra óptica	Descrição do tipo de produto e do princípio de funcionamento informado.
Marca	IFM	Marca indicada nos dados do anúncio.
SKU / Part number	E20051	Código de identificação do produto no anúncio.
GTIN	4021179042581	Identificador comercial informado na ficha.
Categoria	Sensores de reflexão difusa	Classificação de catálogo.
NCM	9001.10.19	Código fiscal informado nos dados do produto.

Área de aplicação
Aplicação	Uso em aplicações industriais	Aplicação geral declarada na ficha; não são especificados setores ou processos particulares.
Princípio de funcionamento	Sensores de reflexão difusa	Princípio de detecção atribuído ao sistema.

Compatibilidade
Amplificadores compatíveis	OKF; OOF; OUF	Modelos de amplificador explicitamente listados como compatíveis.

Dados ópticos
Alcance de detecção OKF	40 mm	Valor informado para a combinação com amplificador OKF.
Alcance de detecção OOF	200 mm	Valor informado para a combinação com amplificador OOF.
Alcance de detecção OUF	40 mm	Valor informado para a combinação com amplificador OUF.
Comprimento da sonda	25 mm	Dimensão específica da sonda indicada nos dados do produto.
Raio de curvatura	20 mm	Nota de raio de curvatura informada na ficha; considerar a documentação do fabricante para o procedimento de instalação.

Condições ambientais
Temperatura ambiente	-20 a 80 °C	Faixa de temperatura ambiente informada para o produto.

Dados mecânicos
Rosca da sonda	M6	Interface mecânica roscada da sonda.
Comprimento do produto	620 mm	Valor indicado no título do anúncio, que prevalece em caso de divergência com outras fontes.
Dimensão de catálogo	600 mm (+20 mm)	Dimensão registrada no conjunto de dados de catálogo; verificar o desenho dimensional para esclarecer a referência em relação ao comprimento anunciado.
Material da fibra óptica	Vidro	Material indicado para a fibra óptica.
Material do revestimento	PVC	Material indicado para o revestimento.
Material da sonda	Alumínio	Material registrado nos dados de catálogo.
Ponta sensora	Rosqueada metálica	Descrição da ponta sensora nos dados do anúncio.
Versão da sonda	Reta	Configuração registrada para a sonda.
Peso	42,5 g	Valor de massa informado nos dados de catálogo.
Cor	Preto e prata	Cores indicadas nos dados do anúncio.
Material geral	Plástico e metal	Descrição geral de materiais do anúncio; a ficha também especifica materiais da fibra, revestimento e sonda.
Tipo de conector	Roscado	Descrição do tipo de conexão mecânica informada no anúncio.

Acessórios incluídos
Porcas sextavadas	2 x M6, aço inoxidável	Quantidade, rosca e material informados como incluídos.
Arruelas dentadas	2 unidades	Quantidade informada como incluída.
Porca moleteada	1 x M11	Quantidade e dimensão informadas como incluídas.
Quantidade na embalagem	1 peça	Quantidade de produto registrada nos dados de catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para a fibra óptica.

• Amplificadores compatíveis informados: OKF, OOF e OUF.

Conexões

Elétrica A ficha não especifica conector elétrico, pinagem ou ligação elétrica direta para o E20051. A compatibilidade informada é com amplificadores OKF, OOF e OUF; confirme a interface do amplificador na documentação do fabricante.

Processo Rosca da sonda M6. A compatibilidade mecânica depende de o ponto de instalação aceitar essa rosca.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de reflexão difusa com amplificador OKF, OOF ou OUF	✓	Esses amplificadores são listados como compatíveis na ficha do produto.
Montagem em ponto com rosca M6	✓	A sonda do E20051 possui rosca M6.
Ligação elétrica direta da fibra a um controlador	✗	O produto é identificado como fibra óptica e a ficha não especifica saída elétrica nem conexão direta a controlador.
Amplificador diferente de OKF, OOF ou OUF	✗	A compatibilidade com outros amplificadores não está informada na ficha; confirme com a documentação IFM antes da seleção.

INSTALAÇÃO

Como instalar o E20051 IFM – sistema de reflexão difusa com fibra óptica, aplicação industrial, rosca M6, comprimento de 620 mm

Confirme no datasheet a correspondência entre o E20051, o amplificador utilizado e a aplicação prevista.
Verifique se o ponto de montagem aceita a rosca M6 e se há espaço para a configuração reta da sonda.
Instale a sonda com os acessórios incluídos adequados à montagem, sem aplicar torque não especificado na ficha.
Posicione a ponta sensora conforme a geometria da aplicação e os limites descritos na documentação do fabricante.
Se for necessário curvar a fibra, consulte o desenho e o datasheet para respeitar a nota de raio de curvatura de 20 mm.
Conclua a conexão ao amplificador compatível e valide a detecção conforme as instruções específicas desse amplificador.

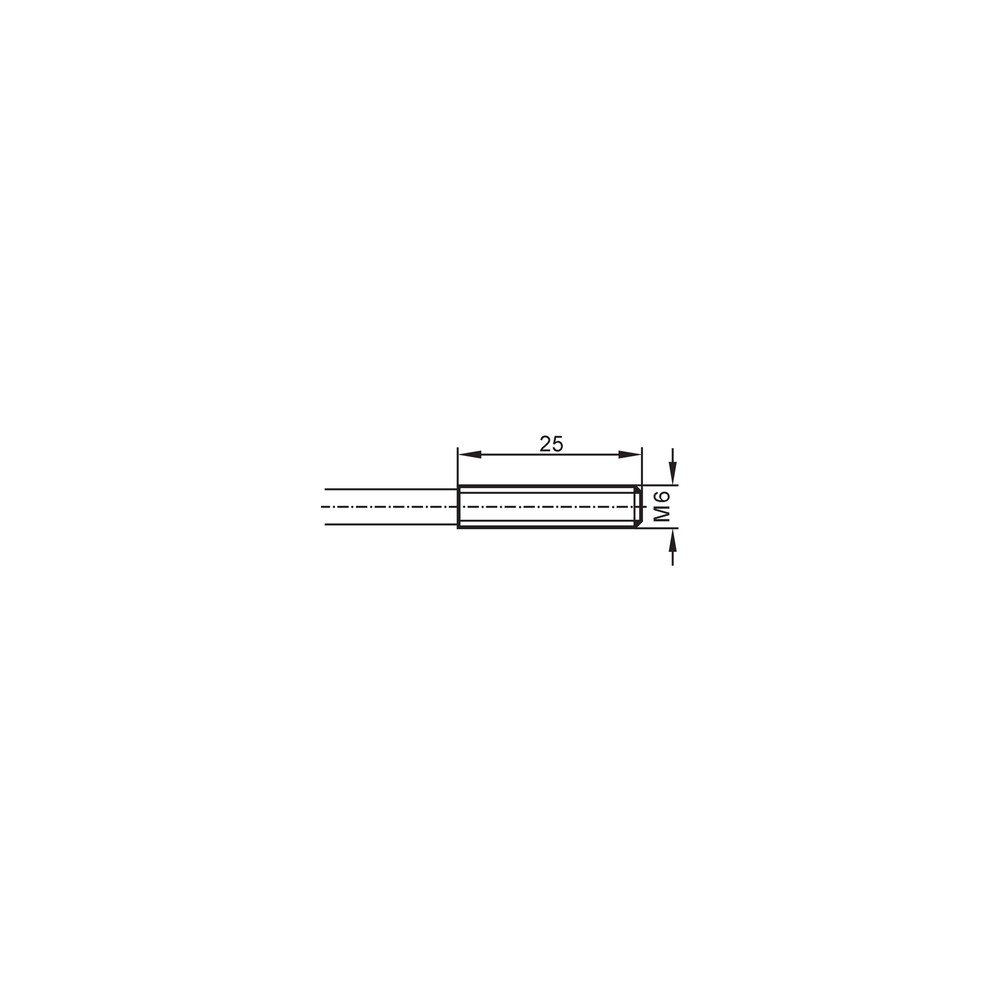

Desenho Dimensional

ACESSÓRIOS

2 porcas sextavadas M6 em aço inoxidável
2 arruelas dentadas
1 porca moleteada M11

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não detecta o objeto.	Amplificador incompatível, instalação incorreta ou condição de aplicação fora dos dados de detecção previstos para a combinação.	Confirme se o amplificador é OKF, OOF ou OUF e verifique o posicionamento e a condição de funcionamento consultando o datasheet do conjunto.
O alcance observado não corresponde ao esperado.	A faixa de detecção depende do amplificador compatível utilizado; a ficha informa valores diferentes para OKF, OOF e OUF.	Identifique o modelo do amplificador e compare o alcance indicado para essa combinação com a distância de instalação.
A sonda não fixa corretamente no ponto de instalação.	A rosca do ponto de montagem pode não corresponder à rosca M6 da sonda.	Confira a rosca do alojamento e a interface mecânica antes de reinstalar.
O comportamento de detecção varia após o roteamento da fibra.	A fibra pode ter sido instalada de forma incompatível com a nota de raio de curvatura indicada na ficha.	Inspecione o trajeto da fibra e compare a curvatura com a documentação do fabricante, que informa raio de curvatura de 20 mm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E20051 (Datasheet) Desenho em escala E20051 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E20051 e para que serve?

É um sistema de reflexão difusa com fibra óptica destinado a aplicações industriais. A ficha lista compatibilidade com amplificadores OKF, OOF e OUF.

Quais amplificadores são compatíveis com esta fibra?

A ficha informa compatibilidade com OKF, OOF e OUF. Para outros modelos, confirme a compatibilidade na documentação IFM.

O produto acompanha acessórios de montagem?

Sim. Os dados do produto listam duas porcas sextavadas M6 em aço inoxidável, duas arruelas dentadas e uma porca moleteada M11.

Posso ligar o E20051 diretamente a um CLP?

A ficha não informa saída elétrica nem ligação direta a CLP para esta fibra óptica. A compatibilidade indicada é com amplificadores OKF, OOF e OUF.

Este modelo serve para uma montagem que exige rosca diferente de M6?

A sonda é especificada com rosca M6. Se o ponto de montagem tiver outra rosca, a compatibilidade mecânica não está indicada e deve ser verificada antes da compra.

A ficha informa se o E20051 funciona em qualquer material ou superfície?

Não. A ficha fornecida não especifica materiais-alvo nem condições de superfície; valide esse requisito no datasheet ou com a IFM.

O sensor parou de detectar: o que devo conferir antes de trocar a fibra?

Confira primeiro se o amplificador é um dos modelos compatíveis e se a instalação corresponde à aplicação. Consulte também o alcance informado para a combinação específica.

Por que o alcance medido é diferente entre instalações?

Os valores informados variam com o amplificador: 40 mm para OKF, 200 mm para OOF e 40 mm para OUF. Confirme qual amplificador está instalado antes de avaliar a distância.

Como devo instalar e curvar a fibra?

A ficha registra raio de curvatura de 20 mm. Consulte o datasheet e o desenho do fabricante para orientar o roteamento e fixe a sonda em um ponto compatível com rosca M6.

Devo comprar o E20051 ou procurar outra versão?

Escolha o E20051 quando a aplicação exigir reflexão difusa por fibra óptica, montagem M6 e amplificador OKF, OOF ou OUF. Se algum desses requisitos não corresponder ao sistema existente, confirme outra configuração com a documentação do fabricante.

GLOSSÁRIO TÉCNICO

Reflexão difusa

Princípio de detecção indicado para o sistema, baseado na reflexão da luz na aplicação. (Ref.: princípio de funcionamento)

Fibra óptica

Elemento óptico que conduz a luz entre a sonda e o amplificador compatível. (Ref.: tecnologia e amplificadores compatíveis)

Rosca M6

Especificação mecânica da rosca da sonda para montagem. (Ref.: rosca da sonda)

Amplificador compatível

Unidade associada à fibra para a qual a ficha lista compatibilidade; neste produto, OKF, OOF e OUF. (Ref.: amplificadores compatíveis)

Raio de curvatura

Parâmetro de roteamento da fibra registrado como 20 mm; consulte a documentação do fabricante para a aplicação correta desse valor. (Ref.: bend_radius_note)
