Refletor IFM TS-80 para Barreiras Fotoelétricas

E20005 IFM - Refletor IFM TS-80 para Barreiras Fotoelétricas Redondo 84mm

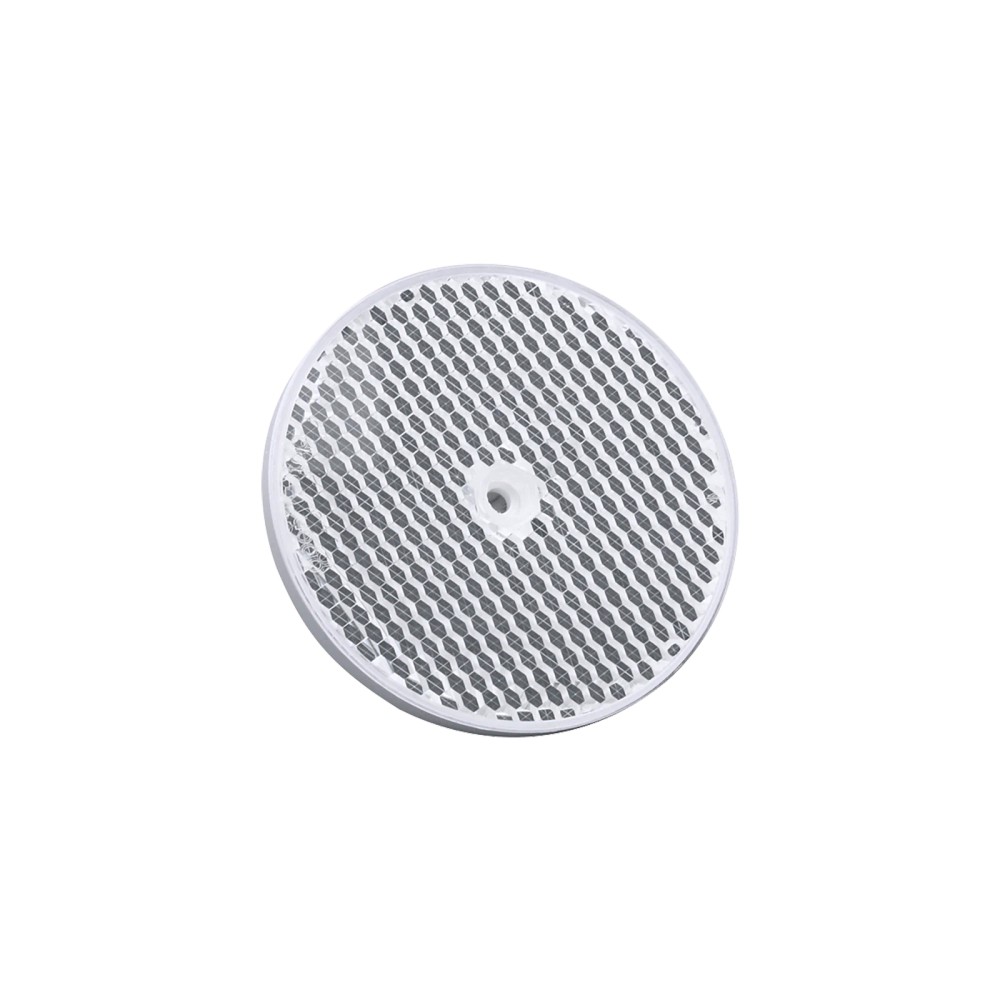

Imagem meramente ilustrativa

R$ 87,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E20005
EAN: 4021179042161
NCM do produto: 90029090

Destaques do Produto Aplicação Barreiras...mais

Fechar menu

Saiba mais sobre: "E20005 IFM - Refletor IFM TS-80 para Barreiras Fotoelétricas Redondo 84mm"

Destaques do Produto

Aplicação

Barreiras fotoelétricas de reflexão

Modelo

TS-80

Luz indicada

Vermelha e infravermelha

Diâmetro externo

84 mm

Montagem

Orifício central

Quantidade por embalagem

1 peça

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E20005 IFM – Refletor TS-80 redondo para barreiras fotoelétricas, Ø 84 mm

O IFM E20005 é um refletor circular para barreiras fotoelétricas de reflexão. É indicado para sistemas que utilizam luz vermelha ou infravermelha, conforme a descrição do fabricante. Possui superfície refletora de Ø 80 mm e dimensões externas de Ø 84 mm por 7,7 mm de espessura. A fixação é feita pelo orifício central.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E20005
Modelo	TS-80
Tipo	Refletor para barreiras fotoelétricas de reflexão
Formato	Circular
Diâmetro externo	84 mm
Diâmetro da superfície refletora	80 mm
Espessura	7,7 mm
Material	Plástico
Temperatura de operação	-10 a 60 °C
Fixação	Orifício central

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Barreiras fotoelétricas de reflexão que utilizem luz vermelha ou infravermelha, considerando a verificação de compatibilidade indicada pelo fabricante do sensor.
Instalações em que sejam adequados um refletor circular com diâmetro externo de 84 mm, superfície refletora de 80 mm e fixação por orifício central.
Aplicações cuja temperatura de operação esteja entre -10 e 60 °C.

⚠ Considere outro se precisa de:

Não selecionar para aplicações que exijam ligação elétrica ou comunicação por protocolo: este produto é um refletor passivo, sem conexão elétrica especificada.
Não presumir compatibilidade com qualquer barreira fotoelétrica apenas pelo formato; confirme a compatibilidade do conjunto com o fabricante do sensor.
Não especificar para operação fora da faixa de -10 a 60 °C com base nos dados disponíveis.

APLICAÇÕES E USO

Uso declarado: refletor para barreiras fotoelétricas de reflexão que operam com luz vermelha ou infravermelha; confirme a compatibilidade do refletor com o sensor específico.
Aplicação em montagem que permita o formato circular, diâmetro externo de 84 mm e fixação por orifício central.
Condição de operação informada: temperatura ambiente entre -10 e 60 °C. A ficha não especifica alcance de detecção, distância de montagem nem desempenho em condições particulares de sujeira ou umidade.

COMO ESCOLHER

Antes de comprar o E20005 IFM – Refletor TS-80 redondo para barreiras fotoelétricas, Ø 84 mm, verifique estes pontos:

Escolha o E20005 quando

A aplicação usar uma barreira fotoelétrica de reflexão com luz vermelha ou infravermelha e aceitar o modelo redondo TS-80, as dimensões Ø 84 × 7,7 mm e a montagem por orifício central.

Verifique antes de substituir

Confirme no manual ou na documentação do sensor se o refletor TS-80 é compatível com a barreira, e confira espaço de montagem, ponto de fixação e faixa de temperatura de -10 a 60 °C.

Busque outra especificação quando

O projeto exigir formato, dimensões, sistema de fixação ou condição de temperatura diferentes dos dados informados para o E20005. A ficha disponível não identifica modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado nos dados do produto.
Código / SKU	E20005	Identificação do produto.
Part number	E20005	Código de peça informado.
GTIN	4021179042161	Identificador comercial informado.
Tipo de produto	Refletor para barreiras fotoelétricas de reflexão	Componente óptico passivo destinado ao uso com barreiras fotoelétricas de reflexão.
Modelo	TS-80	Designação do modelo.
Aplicação óptica descrita	Barreiras fotoelétricas de reflexão de luz vermelha e infravermelha	Aplicação declarada na descrição do produto.

Dados ópticos
Diâmetro da superfície refletora	80 mm	Diâmetro informado para a superfície refletora.
Padrão de superfície	Prismático hexagonal	Característica da superfície indicada nos dados do anúncio.
Cor	Branco	Cor indicada nos dados do produto.

Dados mecânicos
Formato	Circular	Geometria do refletor.
Diâmetro externo	84 mm	Dimensão externa indicada.
Espessura	7,7 mm	Dimensão indicada como L = 7,7 mm.
Montagem	Orifício central para fixação	Tipo de fixação informado.
Diâmetro da cabeça do parafuso	7,5 mm	Dimensão informada para a cabeça do parafuso.
Material	Plástico	Material indicado nos dados do produto.
Peso	30,9 g	Massa informada para o componente.

Condições ambientais
Temperatura de operação	-10 a 60 °C	Faixa de temperatura declarada; não extrapolar além desses limites.

Dados de fornecimento
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
Categoria	Acessórios	Classificação do produto no anúncio.

COMPATIBILIDADE

Comunicação

• Sem comunicação ou protocolo especificado; componente refletor passivo.

Conexões

Elétrica Não possui conexão elétrica especificada.

Processo Não possui conexão de processo; a montagem é mecânica, pelo orifício central.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Barreira fotoelétrica de reflexão com luz vermelha ou infravermelha, cuja documentação aceite o refletor TS-80.	✓	A descrição do produto identifica esse uso e essas faixas de luz; confirme a compatibilidade específica no manual do sensor.
Aplicação que requer saída elétrica, alimentação ou comunicação por protocolo.	✗	O E20005 é um refletor, sem conexão elétrica ou interface de comunicação especificada.
Montagem que aceite formato circular, diâmetro externo de 84 mm e fixação pelo orifício central.	✓	Essas características mecânicas correspondem aos dados do produto.
Operação em temperatura entre -10 e 60 °C.	✓	A faixa de temperatura de operação informada é de -10 a 60 °C.
Operação fora da faixa de temperatura informada.	✗	A ficha não declara operação fora de -10 a 60 °C; não é possível validar essa condição.

INSTALAÇÃO

Como instalar o E20005 IFM – Refletor TS-80 redondo para barreiras fotoelétricas, Ø 84 mm

Confirme no manual ou na documentação da barreira fotoelétrica que o modelo TS-80 é compatível com o sensor utilizado.
Verifique se o local de montagem comporta o refletor circular de Ø 84 mm e 7,7 mm de espessura.
Confira que a temperatura de operação prevista esteja entre -10 e 60 °C.
Posicione o refletor em uma superfície de montagem adequada, alinhando o orifício central ao ponto de fixação.
Fixe mecanicamente pelo orifício central; a ficha não especifica ferramenta nem torque de aperto.
Alinhe o refletor com a barreira fotoelétrica e verifique o funcionamento conforme as instruções do fabricante do sensor.

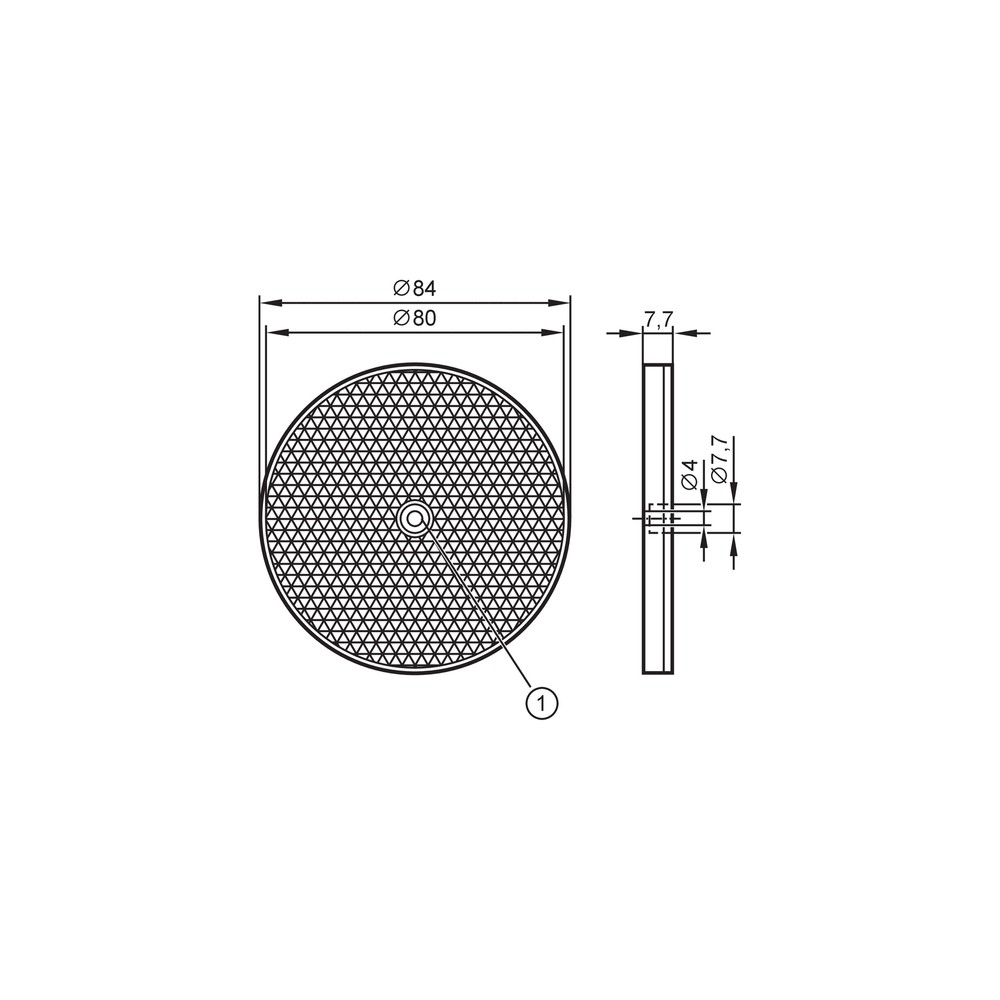

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A barreira não detecta o retorno do feixe.	Possível incompatibilidade entre o refletor e o sensor, ou alinhamento incorreto entre ambos.	Confira a documentação do sensor para confirmar compatibilidade com o TS-80 e verifique visualmente o alinhamento.
Detecção instável após a instalação.	O refletor pode não estar firmemente fixado ou pode ter se deslocado da posição de alinhamento.	Inspecione a fixação pelo orifício central e confirme que o refletor permanece alinhado com a barreira.
O refletor não se encaixa no ponto previsto.	O espaço, o ponto de fixação ou a geometria da montagem podem não corresponder às dimensões do produto.	Compare o local com o desenho dimensional e confirme o diâmetro externo de 84 mm, a espessura de 7,7 mm e a fixação central.
O componente apresenta funcionamento não validado nas condições do local.	A temperatura de operação pode estar fora da faixa declarada para o produto.	Meça ou consulte a temperatura no local e compare com a faixa informada de -10 a 60 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E20005 (Datasheet) Desenho em escala IFM E20005 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E20005 e para que serve?

É o refletor TS-80 da IFM para barreiras fotoelétricas de reflexão. A ficha indica uso com luz vermelha e infravermelha.

O E20005 funciona com qualquer barreira fotoelétrica?

Não é possível afirmar compatibilidade universal. Confirme no manual do sensor que ele aceita o refletor TS-80.

O que acompanha o E20005?

A embalagem é informada como uma peça. A ficha não lista parafusos ou outros acessórios inclusos.

Posso usar este refletor em um sistema que exige conexão elétrica?

Não como componente elétrico: o E20005 é um refletor passivo e não possui conexão elétrica especificada.

O E20005 serve para uma aplicação fora de -10 a 60 °C?

A ficha declara operação entre -10 e 60 °C e não valida condições fora dessa faixa.

A barreira parou de detectar o refletor; o que verifico antes de trocar a peça?

Verifique primeiro o alinhamento e confirme na documentação do sensor a compatibilidade com o TS-80. A ficha do refletor não especifica alcance de detecção.

A detecção fica instável depois da montagem: qual é a causa provável?

Uma possível causa é o deslocamento ou desalinhamento do refletor. Inspecione a fixação central e confira o alinhamento com o sensor.

Devo comprar o refletor avulso ou um kit?

O anúncio identifica o E20005 como uma peça por embalagem e não informa um kit. Se precisar de itens adicionais, verifique separadamente o que a instalação exige.

Como escolher entre o E20005 e outro refletor?

Escolha o E20005 se a barreira aceitar o modelo TS-80 e a montagem atender às dimensões e à fixação central informadas. Para outras geometrias ou condições, compare com a documentação do sensor e do refletor alternativo.

Como instalar e alinhar o refletor?

Fixe-o mecanicamente pelo orifício central e alinhe-o com a barreira, seguindo também as instruções do fabricante do sensor. A ficha não especifica ferramenta nem torque de aperto.

GLOSSÁRIO TÉCNICO

Barreira fotoelétrica de reflexão

Sensor que utiliza um refletor para retornar a luz emitida e realizar a detecção. (Ref.: aplicação declarada do E20005)

Refletor TS-80

Modelo de refletor circular indicado para barreiras fotoelétricas de reflexão de luz vermelha e infravermelha. (Ref.: modelo TS-80)

Superfície refletora

Área óptica do refletor destinada ao retorno da luz do sensor. (Ref.: diâmetro de 80 mm)

Padrão prismático hexagonal

Padrão de superfície indicado para a área refletora do produto. (Ref.: padrão de superfície prismático hexagonal)

Orifício central de fixação

Abertura central indicada para montar mecanicamente o refletor. (Ref.: montagem por orifício central)
