Conector M12 Reto IFM E12855 - Aço Inoxidável IP69

Pré-visualizar: E12855 IFM - Conector M12 Reto Codificação D Automação Industrial Aço Inoxidável IP69

E12855 IFM - Conector M12 Reto Codificação D Automação Industrial Aço Inoxidável IP69

Imagem meramente ilustrativa

R$ 951,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12855
EAN: 4021179354677
NCM do produto: 85369090

Destaques do Produto Conector M12 reto...mais

Fechar menu

Saiba mais sobre: "E12855 IFM - Conector M12 Reto Codificação D Automação Industrial Aço Inoxidável IP69"

Destaques do Produto

Conector

M12 reto macho, codificação D

Contatos

4, dourados

Corrente nominal

4 A

Tensão de operação

< 250 V AC/DC

Proteção

IP 69

Conexão do condutor

Terminais parafusados; seção até 0,75 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

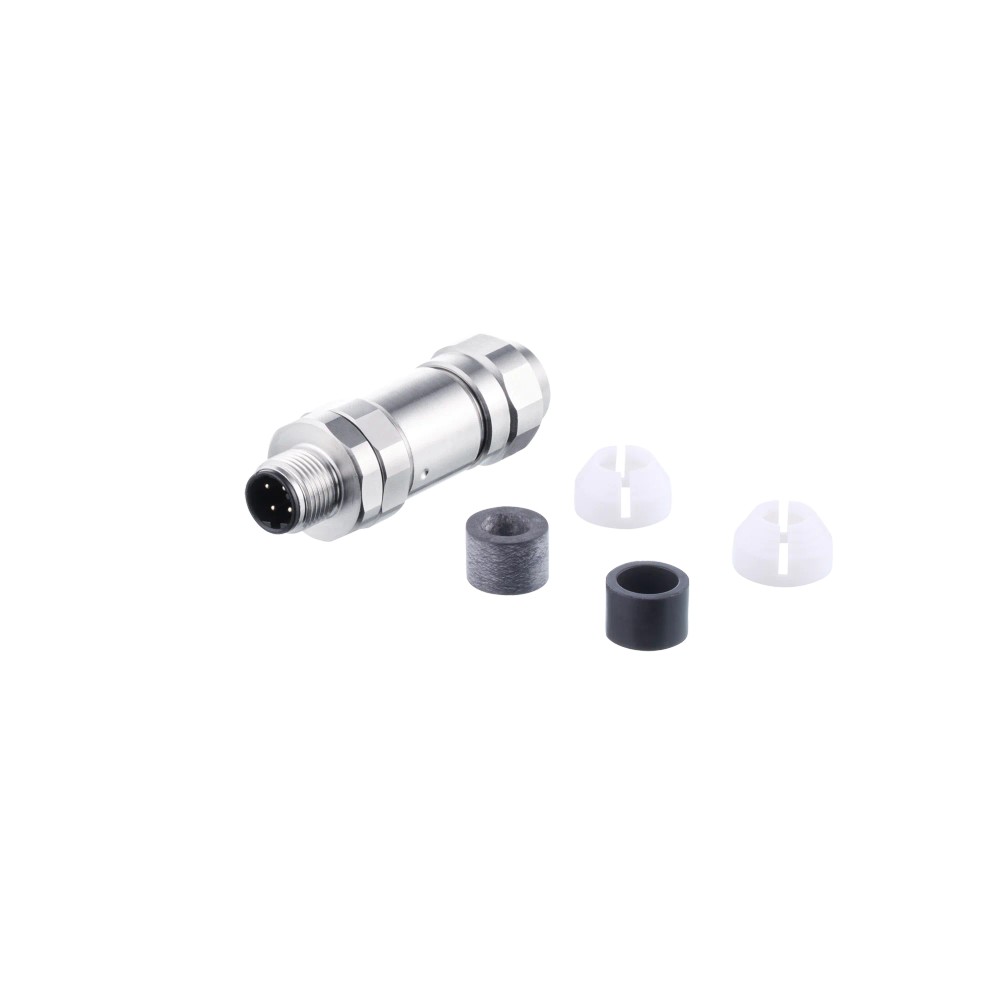

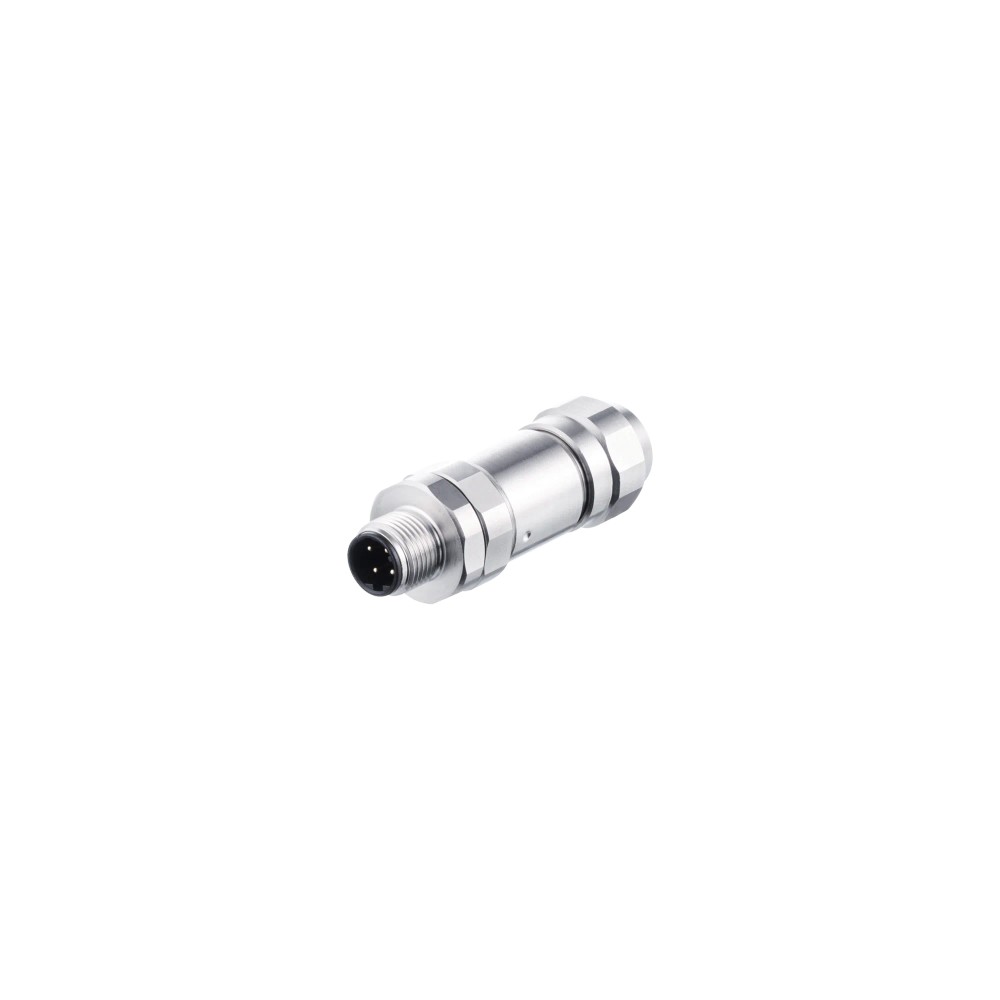

Sobre o Conector plugável IFM E12855 M12 reto, macho, codificação D, 4 contatos, aço inoxidável, IP 69

O IFM E12855 é um conector plugável M12 reto, macho, destinado a conexões em aplicações industriais e de automação. Possui codificação D, 4 contatos banhados a ouro e invólucro e porca em aço inoxidável. É blindado, sem silicone e tem grau de proteção IP 69. A tensão de operação informada é inferior a 250 V AC/DC, com corrente nominal de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E12855
Conexão do conector	M12 reto, macho, codificação D
Número de contatos	4, banhados a ouro
Tensão de operação	< 250 V AC/DC
Corrente nominal	4 A
Grau de proteção	IP 69
Material do invólucro e da porca	Aço inoxidável
Blindagem	Blindado
Dimensões	20 × 20 × 62 mm
Temperatura ambiente	-40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram conector M12 reto macho com codificação D e 4 contatos, respeitando os limites elétricos e ambientais informados.
Aplicações que demandem invólucro e porca em aço inoxidável, blindagem e grau de proteção IP 69.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 macho reto com codificação D e 4 contatos; a compatibilidade mecânica e elétrica deve ser confirmada com o equipamento correspondente.
Não aplicar acima de 4 A ou em tensão igual ou superior a 250 V AC/DC.
Não usar fora da faixa de temperatura ambiente de -40 a 85 °C.

APLICAÇÕES E USO

Uso declarado: conexões em aplicações industriais e de automação industrial. A ficha não identifica equipamentos ou protocolos específicos; confirme a codificação, a atribuição dos contatos e os limites elétricos com o equipamento.
Pode ser considerado em instalações cuja temperatura ambiente esteja entre -40 e 85 °C e que atendam aos limites declarados de tensão e corrente. A adequação do conjunto depende também do receptáculo, do cabo e das condições de montagem.

COMO ESCOLHER

Antes de comprar o Conector plugável IFM E12855 M12 reto, macho, codificação D, 4 contatos, aço inoxidável, IP 69, verifique estes pontos:

Escolha o E12855 quando

A instalação exigir conector M12 reto macho, codificação D e 4 contatos, com conexão por terminais parafusados, condutores de até 0,75 mm² e cabo com revestimento de diâmetro entre 5,5 e 8,6 mm.

Verifique outra configuração quando

O equipamento exigir outra codificação, número de contatos, orientação do conector ou tipo de terminação. Confirme também que tensão, corrente, diâmetro do cabo e temperatura ambiente permanecem dentro dos valores especificados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Identificação do fabricante indicada no cadastro do produto.
Modelo / SKU	E12855	Código do produto no anúncio.
GTIN	4021179354677	Identificador comercial informado na ficha.
Categoria	Tecnologia de conexão / conector plugável	Classificação do produto.
Aplicação declarada	Aplicações industriais / automação industrial	Uso indicado no cadastro; não define, por si só, protocolo ou dispositivo compatível.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica
Conexão do conector	1 × M12, reto, macho, codificação D	Configuração mecânica e codificação declaradas; confirmar correspondência com o receptáculo.
Número de contatos	4	Quantidade de contatos indicada na ficha.
Acabamento dos contatos	Banhados a ouro	Material/acabamento dos contatos informado no cadastro.
Terminação dos condutores	Terminais parafusados	Tipo de ligação elétrica indicado.
Seção máxima do condutor	Até 0,75 mm²	Limite informado para os terminais parafusados.
AWG	18	Referência AWG apresentada na ficha de conexão elétrica.
Diâmetro do revestimento do cabo	5,5...8,6 mm	Faixa especificada para o revestimento do cabo.
Tensão de operação	< 250 V AC/DC	Limite declarado; a tensão deve permanecer abaixo de 250 V.
Corrente nominal	4 A	Capacidade de carga total indicada na ficha.
Blindagem	Blindado	Característica declarada para a conexão/cabo.

Condições ambientais e proteção
Grau de proteção	IP 69	Grau de proteção informado para o conector; não extrapolar para condições ou normas não declaradas.
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada.
Sem silicone	Sim	Construção declarada como isenta de silicone.

Dados mecânicos e materiais
Material do invólucro	Aço inoxidável	Material indicado para o invólucro.
Material da porca / bloqueio	Aço inoxidável	Material indicado para a porca e o bloqueio.
Formato	Cilíndrico	Formato informado no anúncio.
Acabamento	Metálico polido	Acabamento informado no anúncio.
Cor	Prateado	Cor indicada no cadastro.
Dimensões	20 × 20 × 62 mm	Dimensões informadas na ficha.
Peso	57,2 g	Peso indicado no cadastro técnico.

COMPATIBILIDADE

Comunicação

• Codificação D declarada na ficha; destinada a aplicações industriais e de automação. A ficha não especifica protocolo de comunicação compatível.

Conexões

Elétrica Conector M12 macho, reto, codificação D, com 4 contatos dourados. Terminais parafusados para condutores de até 0,75 mm²; faixa de diâmetro do revestimento do cabo: 5,5 a 8,6 mm. Limites informados: < 250 V AC/DC e 4 A. Verifique o esquema de ligação e a atribuição dos pinos na documentação do equipamento antes de energizar.

Processo Não aplicável: trata-se de um conector elétrico, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 que corresponda mecanicamente à codificação D e eletricamente aos 4 contatos do E12855.	✓	A ficha identifica conexão M12 reta, macho, codificação D, com 4 contatos; confirme também a atribuição dos contatos no equipamento.
Circuito dentro dos limites de tensão e corrente declarados.	✓	A ficha informa tensão inferior a 250 V AC/DC e corrente nominal de 4 A.
Condutor cuja seção exceda 0,75 mm² ou cabo com revestimento fora do diâmetro de 5,5 a 8,6 mm.	✗	A conexão elétrica especifica terminais parafusados até 0,75 mm² e diâmetro de revestimento de 5,5 a 8,6 mm.
Instalação com temperatura ambiente fora de -40 a 85 °C.	✗	A faixa de temperatura ambiente especificada é -40...85 °C.
Seleção baseada exclusivamente em protocolo de rede.	✗	A ficha informa codificação D, mas não declara um protocolo específico nem compatibilidade com dispositivos ou redes determinados.

INSTALAÇÃO

Como instalar o Conector plugável IFM E12855 M12 reto, macho, codificação D, 4 contatos, aço inoxidável, IP 69

Desenergize o circuito e confirme que a conexão requerida é M12 macho, reta, codificação D, com 4 contatos.
Confira a atribuição dos contatos no equipamento e na folha de dados; não presuma pinagem ou protocolo apenas pela codificação.
Prepare um cabo com diâmetro de revestimento entre 5,5 e 8,6 mm e condutores de até 0,75 mm², conforme a ficha.
Faça a ligação nos terminais parafusados seguindo a documentação aplicável ao equipamento e as práticas elétricas da instalação.
Monte o conector no receptáculo correspondente, alinhando a codificação antes de acoplar, e aperte a porca de bloqueio sem forçar a rosca.
Antes de energizar, inspecione a montagem e confirme que tensão, corrente e temperatura ambiente estão dentro dos limites especificados.

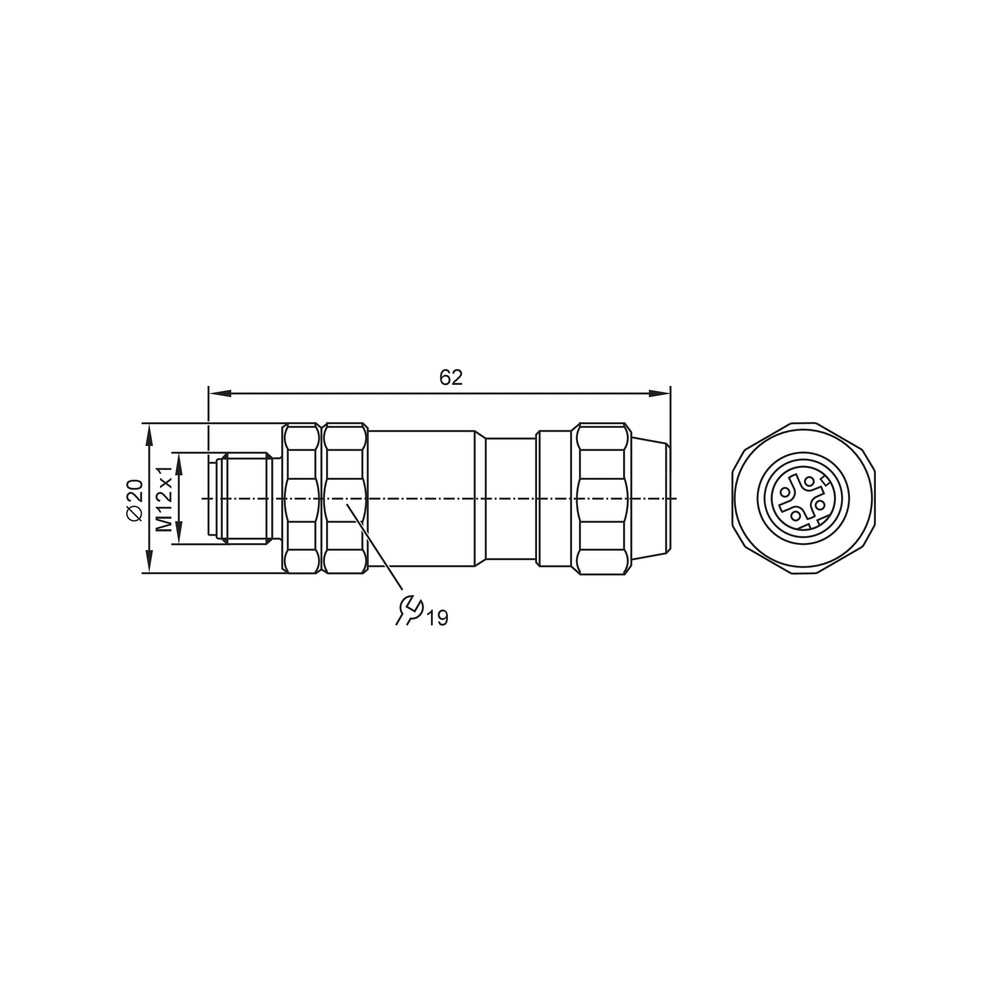

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade em um ou mais circuitos após a montagem.	Condutor mal inserido ou terminal parafusado sem contato elétrico adequado.	Com o circuito desenergizado, inspecione a ligação nos terminais e verifique a continuidade de cada circuito conforme a documentação do equipamento.
O conector não acopla ao receptáculo.	Possível divergência de codificação, gênero ou orientação entre as partes.	Confira se o receptáculo é compatível com M12 macho, reto e codificação D; não force o acoplamento.
A conexão aquece ou apresenta interrupções sob carga.	Corrente acima do valor nominal ou conexão elétrica deficiente.	Meça a corrente em operação e revise as terminações; compare com o limite de 4 A informado.
Há entrada de umidade ou perda de vedação no conjunto montado.	Acoplamento incompleto, montagem inadequada ou incompatibilidade entre o conector e o receptáculo.	Inspecione o acoplamento, a rosca e as superfícies de vedação do conjunto; confirme a instalação conforme a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12855 (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12855 e para que tipo de conexão serve?

É um conector plugável M12 reto macho, com codificação D e 4 contatos. A ficha o destina a aplicações industriais e de automação.

Quais são os limites elétricos e o tipo de terminação?

A ficha indica tensão de operação inferior a 250 V AC/DC e corrente nominal de 4 A. A ligação dos condutores é feita por terminais parafusados, para seção de até 0,75 mm².

Este conector serve em qualquer porta M12 ou protocolo de rede?

Não é possível afirmar compatibilidade universal. A ficha especifica codificação D e 4 contatos, mas não declara protocolos ou dispositivos; confirme a codificação e a pinagem exigidas pelo equipamento.

O produto acompanha cabo ou outros acessórios?

A ficha informa uma peça por embalagem, mas não lista acessórios incluídos. Não há indicação de cabo fornecido.

Posso usar o E12855 com condutor maior que 0,75 mm²?

A ficha especifica terminais para condutores de até 0,75 mm². Para uma seção maior, selecione uma terminação cuja especificação aceite esse condutor.

Posso usar este conector em temperatura ambiente acima de 85 °C?

Não conforme a faixa informada: a temperatura ambiente especificada é de -40 a 85 °C. A ficha não fornece autorização para operação acima desse limite.

O conector não acopla; devo substituir a peça?

Antes de substituir, verifique se o receptáculo é M12 compatível e se corresponde à codificação D e ao gênero do conector. Não force a rosca nem o acoplamento.

A ligação apresenta falhas intermitentes; o que verifico primeiro?

Com o circuito desenergizado, confira o assentamento dos condutores e o aperto dos terminais parafusados. Verifique também a continuidade e a corrente, respeitando o limite nominal de 4 A.

Como faço a instalação sem danificar o conector?

Desenergize o circuito, confira a pinagem na documentação do equipamento e alinhe a codificação antes de acoplar. A ficha não especifica ferramenta ou torque de aperto; consulte a documentação do fabricante para esses dados.

Este modelo substitui um conector M12 com outra codificação ou número de contatos?

Não se deve presumir substituição direta: o E12855 é M12 reto macho, codificação D, com 4 contatos. Compare a configuração mecânica e a atribuição elétrica com a peça existente e com o equipamento.

GLOSSÁRIO TÉCNICO

M12

Designação do formato de conexão do conector; neste produto, a conexão é reta e macho. (Ref.: Conexão do conector: 1 × M12, reto)

Codificação D

Configuração de codificação do conector que deve corresponder à do receptáculo para permitir o acoplamento correto. (Ref.: Codificação: D)

Grau de proteção IP 69

Classificação de proteção indicada para o conector; as condições específicas de ensaio não estão detalhadas nos dados fornecidos. (Ref.: Grau de proteção: IP 69)

Blindagem

Característica declarada da conexão/cabo para a construção do conjunto. (Ref.: Blindagem: blindado)

Terminal parafusado

Tipo de terminação elétrica em que o condutor é conectado por terminal com parafuso. (Ref.: Terminais parafusados; seção até 0,75 mm²)
