Conector AMP IFM E12847 - Alta Performance 16A

Pré-visualizar: E12847 IFM - Conector AMP IFM Aplicações Móveis 16A 12-24V IP67

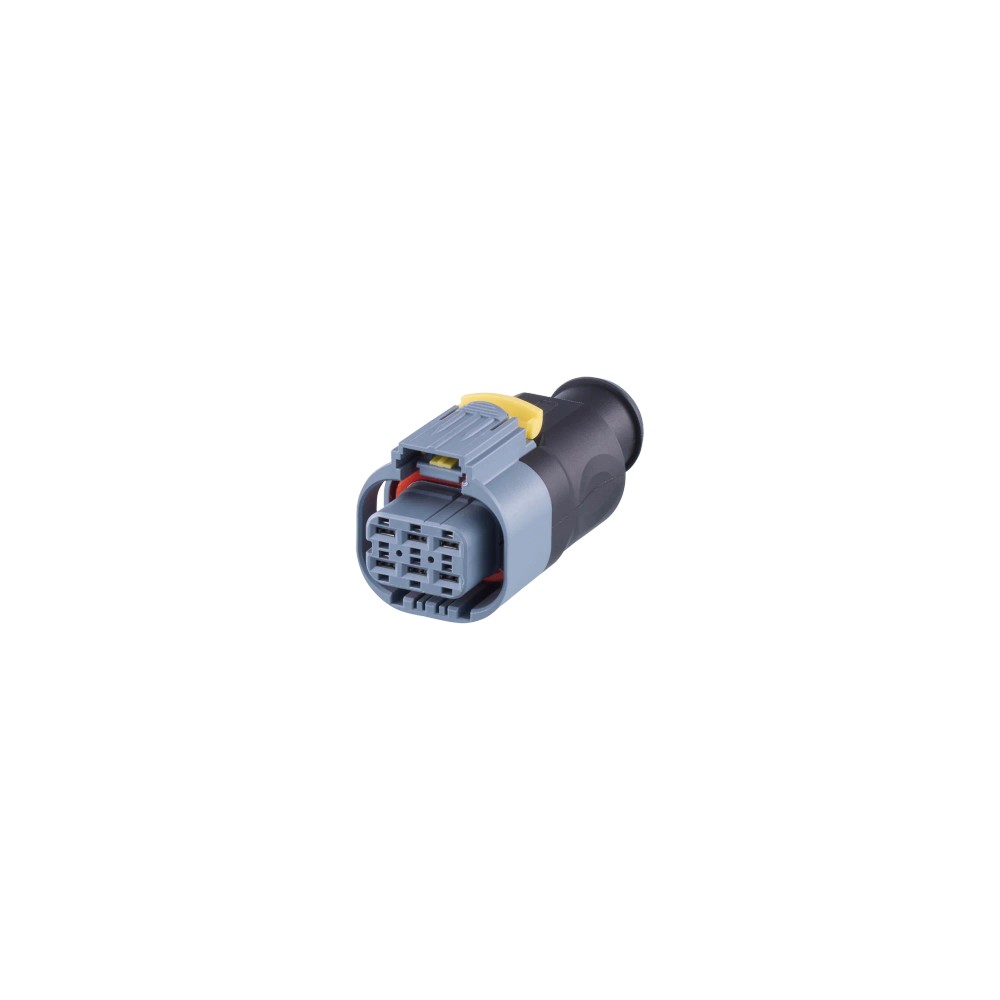

E12847 IFM - Conector AMP IFM Aplicações Móveis 16A 12-24V IP67

Imagem meramente ilustrativa

R$ 398,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12847
EAN: 4021179352123
NCM do produto: 85369090

Destaques do Produto Conexão AMP reto...mais

Fechar menu

Saiba mais sobre: "E12847 IFM - Conector AMP IFM Aplicações Móveis 16A 12-24V IP67"

Destaques do Produto

Conexão

AMP reto

Tensão

12...24 V DC

Corrente total

Até 16 A, conforme capacidade declarada

Proteção

IP65/IP67 quando encaixado com conector compatível

Aplicação

Aplicações móveis; faixa ambiente móvel de -15...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector AMP IFM E12847 para aplicações móveis, 16 A, 12–24 V DC, IP65/IP67

O IFM E12847 é um conector AMP reto destinado a aplicações móveis. Foi especificado para tensão de operação de 12 a 24 V DC e capacidade de carga total de 16 A. Seu invólucro é de TPU sem halogênio e a vedação é de silicone; o grau IP65/IP67 é informado com o conector compatível encaixado.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12847
Modelo	SDOGX040--D0000
Tipo e formato	Conector AMP, reto
Aplicação informada	Aplicações móveis
Tensão de operação	12...24 V DC
Capacidade de carga total	16 A
Grau de proteção	IP65 / IP67, com conector compatível encaixado
Temperatura ambiente	-40...100 °C
Temperatura ambiente em aplicação móvel	-15...80 °C
Materiais	Invólucro em TPU sem halogênio; vedação de silicone

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis que utilizem conexão AMP compatível e atendam à tensão de 12...24 V DC e à capacidade de carga total declarada de 16 A.
Instalações que requeiram conector reto com invólucro em TPU sem halogênio e vedação de silicone, respeitando a faixa de temperatura aplicável.

⚠ Considere outro se precisa de:

Não especificar para tensão acima de 24 V DC ou carga total superior a 16 A, pois esses valores excedem os limites informados na ficha.
Não considerar IP65/IP67 para conexão desacoplada: a proteção é informada com o conector compatível encaixado.

APLICAÇÕES E USO

Aplicação comprovada: uso em aplicações móveis, conforme especificação do produto.
Condição elétrica declarada: circuitos de 12...24 V DC, com capacidade de carga total de até 16 A.
Condição ambiental para uso móvel: -15...80 °C. O uso fora dessa faixa não é confirmado pelos dados disponíveis.
A proteção IP65/IP67 é especificada com o conector compatível encaixado; não extrapolar esse grau para a conexão desacoplada. A adequação a um equipamento específico depende da correspondência do conector AMP e dos requisitos elétricos da instalação.

COMO ESCOLHER

Antes de comprar o Conector AMP IFM E12847 para aplicações móveis, 16 A, 12–24 V DC, IP65/IP67, verifique estes pontos:

Escolha o E12847

Quando a instalação móvel exigir conexão AMP reta, operar entre 12 e 24 V DC e permanecer dentro da capacidade de carga total de 16 A. Para aplicação móvel, considerar a faixa ambiente declarada de -15...80 °C.

Verifique outra especificação antes da seleção

Se a aplicação exigir outro formato ou tipo de conexão, tensão ou capacidade diferentes, consulte o datasheet e confirme a compatibilidade com o conector correspondente; a ficha disponível não especifica outras interfaces nem alternativas de modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Marca indicada para o produto.
SKU / número do produto	E12847	Código de identificação do item no anúncio.
Designação do modelo	SDOGX040--D0000	Designação de modelo informada nos dados técnicos.
Tipo de produto	Conector AMP	Tipo de componente declarado.
Aplicação	Aplicações móveis	Uso indicado na ficha do produto.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos e conexão
Tensão de operação	12...24 V DC	Faixa de tensão de operação declarada.
Capacidade de carga total	16 A	Capacidade total declarada; não representa especificação por pino.

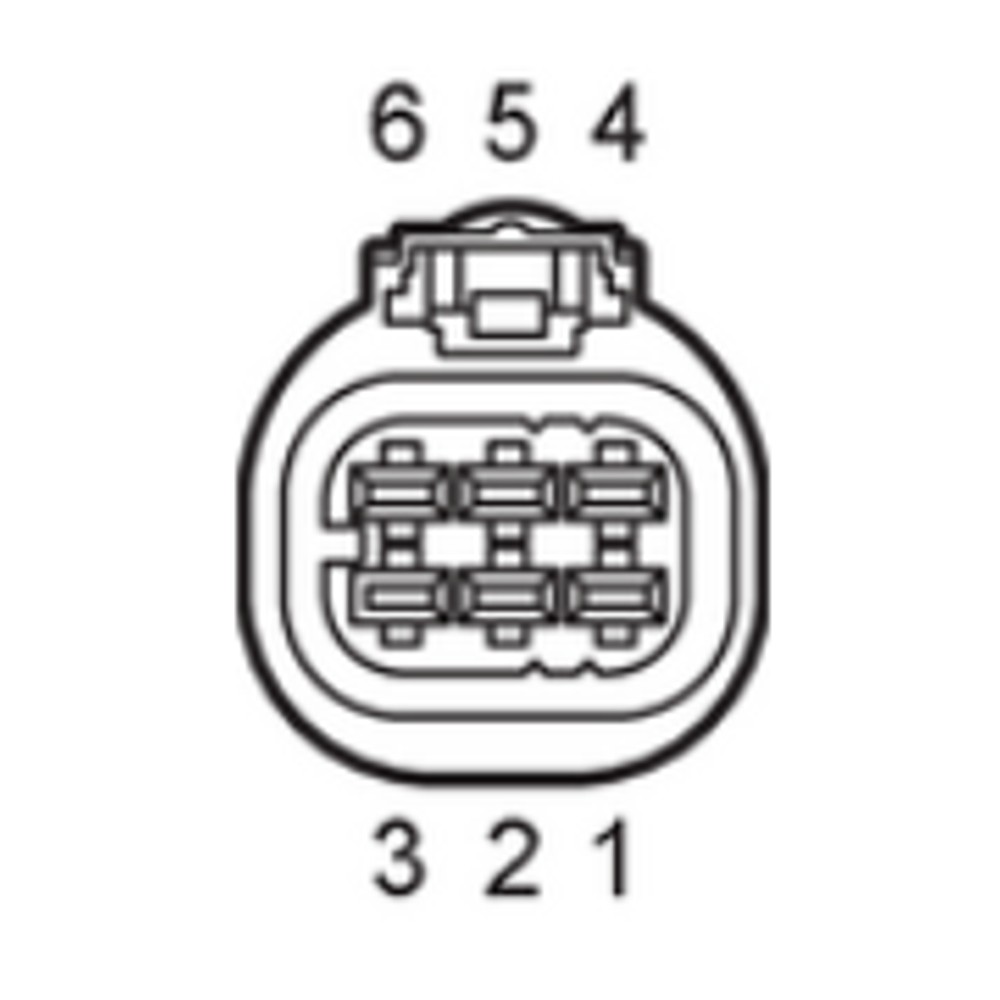

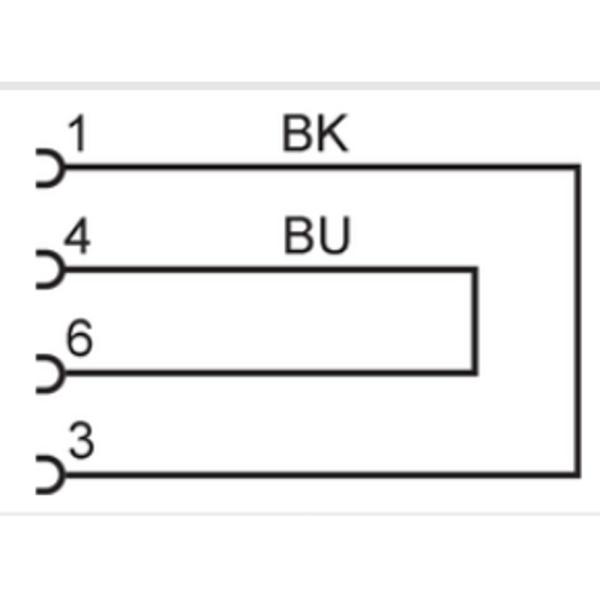

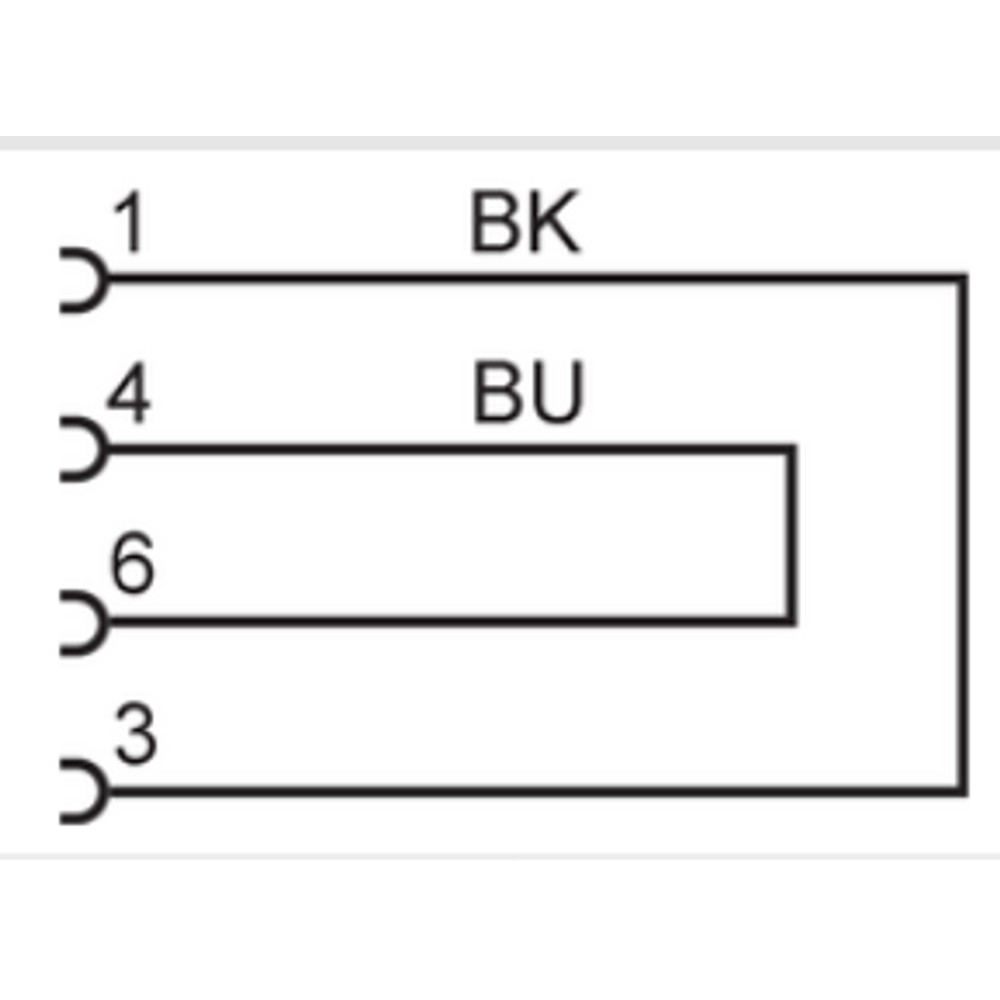

Conexão elétrica	1 x conector AMP, reto	Tipo e formato da conexão indicados na ficha.
Classe de proteção	III	Classe de proteção declarada pelo fabricante.

Proteção e condições ambientais
Grau de proteção	IP65 / IP67	Proteção informada com conector compatível encaixado.
Temperatura ambiente	-40...100 °C	Faixa ambiente geral declarada nos dados do produto.
Temperatura ambiente em aplicação móvel	-15...80 °C	Faixa específica indicada para aplicação móvel.

Materiais e dados mecânicos
Material do invólucro	TPU, sem halogênio, preto	Material e característica do corpo indicados na ficha.
Material da vedação	Silicone	Material de vedação declarado.
Peso	31 g	Peso informado nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica indicada: 1 x conector AMP, reto. Tensão de operação: 12...24 V DC; capacidade de carga total: 16 A. A compatibilidade elétrica depende também do conector correspondente e da aplicação.

Processo Não se aplica: trata-se de um conector elétrico; a ficha não informa conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação móvel com conector AMP correspondente, alimentação de 12...24 V DC e carga total até 16 A	✓	A ficha identifica o produto para aplicações móveis e informa o tipo de conexão, a faixa de tensão e a capacidade de carga.
Conexão encaixada com conector compatível em ambiente que requer IP65 ou IP67	✓	Os graus de proteção são declarados para a condição de conector compatível encaixado.
Aplicação móvel fora da faixa ambiente de -15...80 °C	✗	A temperatura ambiente indicada especificamente para aplicação móvel é de -15...80 °C.
Circuito com tensão superior a 24 V DC ou carga total superior a 16 A	✗	A tensão e a capacidade de carga declaradas não abrangem valores superiores.
Interligação por protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação para este conector.

INSTALAÇÃO

Como instalar o Conector AMP IFM E12847 para aplicações móveis, 16 A, 12–24 V DC, IP65/IP67

Confirme no datasheet que o conector correspondente da instalação é compatível com o E12847; a ficha não detalha dimensões de encaixe ou modelos compatíveis.
Verifique se a tensão do circuito está entre 12 e 24 V DC e se a carga total não excede 16 A.
Confirme se a temperatura de operação está dentro da faixa aplicável, especialmente -15...80 °C para aplicação móvel.
Inspecione o corpo, a vedação de silicone e as superfícies de conexão antes da montagem; não use componentes com dano visível.
Alinhe e encaixe o conector AMP compatível sem forçar. A ficha disponível não especifica ferramenta ou torque de montagem.
Após o encaixe, confira a fixação e a continuidade elétrica; considere IP65/IP67 somente na condição de conector compatível encaixado.

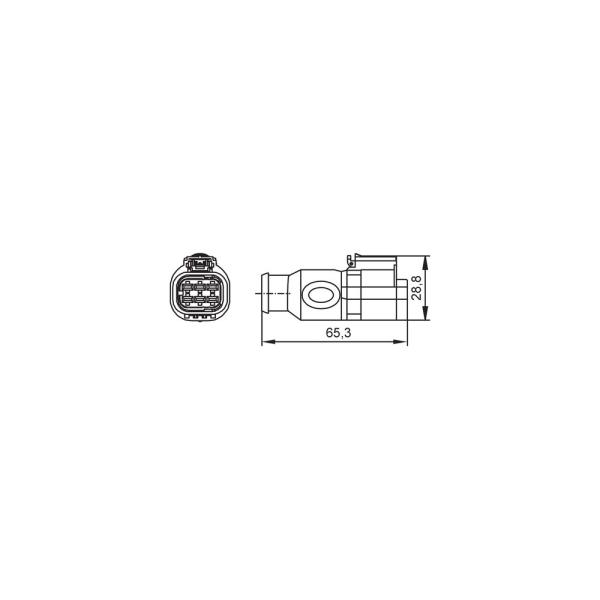

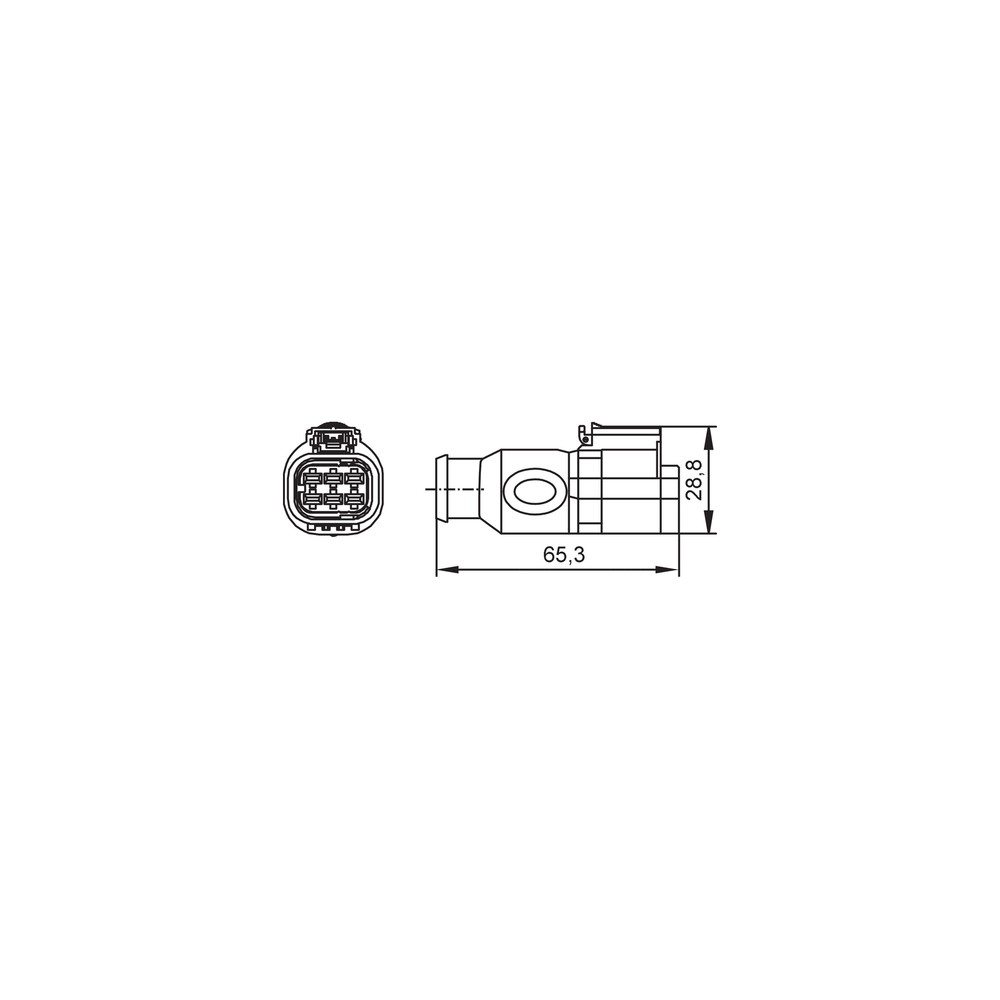

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade elétrica após a montagem.	Conector correspondente não encaixado corretamente ou contato incompatível com a conexão AMP do produto.	Desenergize o circuito, confirme o tipo de conexão no datasheet, inspecione o encaixe e verifique continuidade com instrumento adequado.
A conexão aquece durante a operação.	Carga total acima dos 16 A declarados ou condição de contato inadequada.	Meça a corrente total do circuito e compare com o limite especificado; com o circuito desenergizado, inspecione o encaixe e os contatos.
A montagem apresenta entrada de umidade.	Conector compatível não está completamente encaixado, ou a vedação está danificada; IP65/IP67 é declarado com o conector encaixado.	Inspecione o encaixe e a vedação de silicone e confirme que a conexão está totalmente acoplada; verifique o grau de proteção exigido pela instalação.
O desempenho se altera em serviço móvel sob temperatura elevada ou baixa.	Temperatura ambiente fora da faixa de -15...80 °C indicada para aplicação móvel.	Meça a temperatura no local de instalação e compare com a faixa móvel especificada antes de substituir o conector.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12847 (português) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12847 e para que serve?

É um conector AMP reto da IFM indicado para aplicações móveis. A ficha informa operação em 12...24 V DC e capacidade de carga total de 16 A.

O que acompanha o E12847?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados nos dados disponíveis.

O conector é compatível com qualquer conexão AMP?

A ficha identifica a conexão como AMP reta, mas não lista modelos ou dispositivos compatíveis. Confirme o encaixe correspondente no datasheet ou com o fabricante antes da compra.

Posso usar o E12847 em uma aplicação móvel acima de 80 °C?

A ficha indica -15...80 °C para temperatura ambiente em aplicação móvel. Não é possível confirmar uso móvel acima desse limite com os dados disponíveis.

O que verificar se o circuito não apresenta continuidade depois da instalação?

Confira se o conector AMP correspondente está totalmente encaixado e se os contatos são compatíveis. Faça a verificação elétrica com o circuito desenergizado.

O que pode causar aquecimento no conector?

Uma causa a verificar é carga total acima dos 16 A declarados; também confira se o encaixe está correto. Meça a corrente do circuito antes de substituir a peça.

Devo comprar este conector ou procurar uma versão diferente?

Escolha o E12847 se a conexão requerida for AMP reta e a aplicação atender à tensão, à carga e à faixa ambiental declaradas. Se o formato ou os requisitos elétricos forem diferentes, consulte o datasheet para identificar uma opção compatível.

O grau IP67 vale com o conector desconectado?

Não: a proteção IP65/IP67 é informada com o conector compatível encaixado. A ficha não declara o grau de proteção na condição desacoplada.

Que cuidado devo ter ao instalar o E12847?

Confirme a compatibilidade do conector correspondente, alinhe e encaixe sem forçar e inspecione a vedação. A ficha disponível não especifica ferramenta ou torque de montagem.

Posso utilizar o E12847 em uma rede de comunicação industrial?

A ficha não informa protocolos de comunicação para este produto. Ele é descrito como conector AMP para aplicações móveis; valide separadamente os requisitos de sinal e conexão do equipamento.

GLOSSÁRIO TÉCNICO

Conector AMP

Interface elétrica identificada na ficha para conexão do produto; o modelo de conector correspondente deve ser confirmado na instalação. (Ref.: Conexão elétrica: 1 x conector AMP, reto)

Capacidade de carga total

Limite total de corrente declarado para o conector; não deve ser interpretado como corrente por contato. (Ref.: Capacidade de carga total: 16 A)

Grau de proteção IP

Classificação de proteção indicada para a condição de conexão especificada pelo fabricante. (Ref.: IP65/IP67 com conector compatível encaixado)

TPU sem halogênio

Material informado para o invólucro do conector. (Ref.: Material do invólucro: TPU, sem halogênio)

Vedação de silicone

Material especificado para a vedação do produto; sua condição deve ser inspecionada durante a montagem. (Ref.: Material da vedação: silicone)
