Cabo de Conexão AMP ifm 2m - Alta Performance

Pré-visualizar: E12833 IFM - Cabo Conexão AMP ifm Barramento CAN/Móvel 2m PUR IP67 S/Halog

E12833 IFM - Cabo Conexão AMP ifm Barramento CAN/Móvel 2m PUR IP67 S/Halog

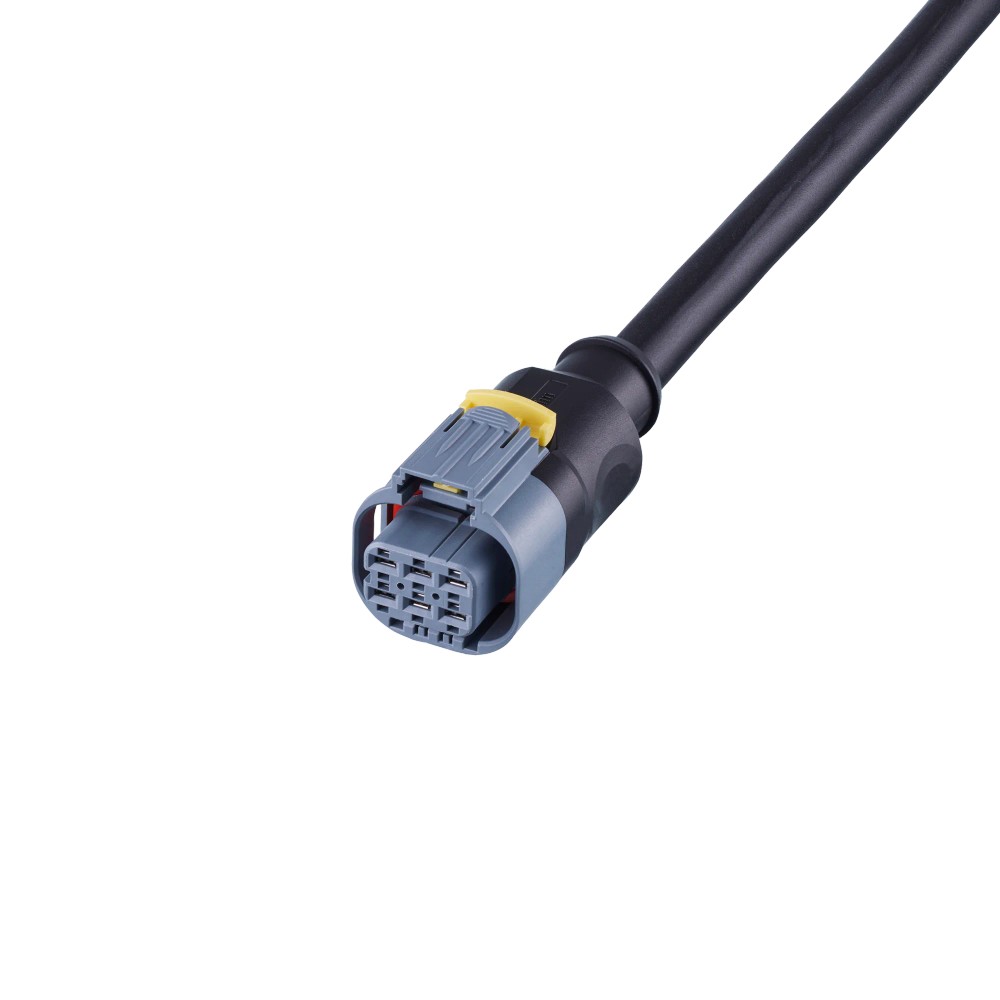

Imagem meramente ilustrativa

R$ 628,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12833
EAN: 4021179351911
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "E12833 IFM - Cabo Conexão AMP ifm Barramento CAN/Móvel 2m PUR IP67 S/Halog"

Destaques do Produto

Comprimento

2 m

Conector

AMP, reto

Aplicação

Barramento CAN e aplicações móveis

Tensão de operação

12 a 24 V DC

Proteção

IP65/IP67 com conector compatível encaixado

Revestimento

PUR sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM E12833 com conector AMP, 2 m, PUR, para barramento CAN e aplicações móveis

O IFM E12833 é um cabo de conexão com conector AMP destinado a barramento CAN e aplicações móveis. Possui 2 m de comprimento, revestimento em PUR e construção sem halogênio, com tolerância a dobras e deslocamentos. A ficha informa proteção IP65 e IP67 com o conector compatível encaixado, além de temperatura ambiente de -40 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Referência	E12833
Conector	1 conector AMP, reto
Comprimento	2 m
Material do cabo	PUR, sem halogênio
Aplicação informada	Barramento CAN e aplicações móveis
Grau de proteção	IP65 e IP67, com conector compatível encaixado
Tensão de operação	12 a 24 V DC
Temperatura ambiente	-40 a 80 °C; em aplicação móvel: -30 a 80 °C
Diâmetro do cabo	10 mm
Capacidade de carga total	17 A; fios 2 e 5: 4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de barramento CAN e aplicações móveis compatíveis com conector AMP reto.
Instalações que requeiram cabo de 2 m, revestimento PUR sem halogênio e operação dentro das faixas de tensão e temperatura informadas.
Aplicações com dobras e deslocamentos, respeitando o raio mínimo indicado e as condições de movimento especificadas.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que o equipamento de destino aceita o conector AMP e a configuração elétrica deste cabo.
Não use fora das faixas informadas de tensão e temperatura; a ficha não fornece compatibilidade universal com dispositivos ou pinagens específicos.

APLICAÇÕES E USO

Uso em barramento CAN, conforme aplicação declarada pelo fabricante; a ficha disponível não especifica versão do protocolo nem pinagem.
Aplicações móveis com deslocamento e flexão, observando a temperatura móvel de -30 a 80 °C, velocidade máxima de 3,3 m/s nas condições declaradas e raio mínimo de flexão informado.
Aplicações em que sejam necessários cabo PUR sem halogênio, conector AMP reto e comprimento de 2 m. A compatibilidade com um equipamento específico deve ser validada pela interface e pela pinagem.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM E12833 com conector AMP, 2 m, PUR, para barramento CAN e aplicações móveis, verifique estes pontos:

Escolha o E12833 quando

A aplicação requer barramento CAN ou uso móvel, conexão AMP reta, comprimento de 2 m e condições dentro dos limites elétricos, ambientais e mecânicos informados.

Avalie outra configuração quando

O equipamento exigir outro tipo de conector, outro comprimento ou uma pinagem diferente. A ficha disponível não confirma compatibilidade com conectores ou dispositivos específicos; valide a interface no datasheet do equipamento de destino.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	E12833	Código do produto informado no anúncio.
Part number do catálogo	ADOGX060--D0002H06	Referência indicada no conjunto de dados do catálogo; confirme a identificação na documentação do fabricante.
Tipo de produto	Cabo de conexão com conector AMP	Categoria funcional do produto.
Aplicação	Barramento CAN; aplicações móveis	Aplicações declaradas na ficha.
Característica especial	Sem halogênio; tolerâncias para dobras e deslocamentos	Características declaradas para o cabo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica

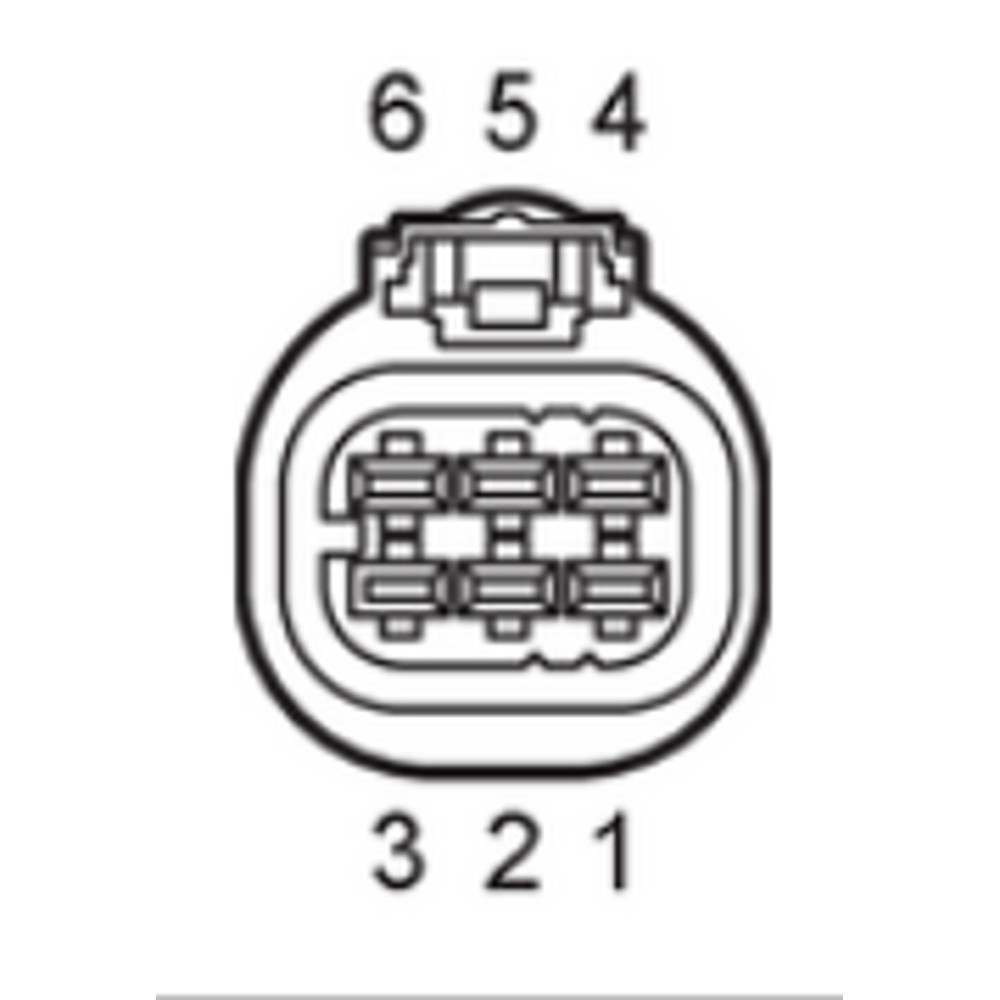

Conector	1 x AMP, reto	Tipo e formato da conexão indicados na ficha.
Comprimento do cabo	2 m	Comprimento nominal.
Material do cabo	PUR, preto	Material e cor informados para o cabo.
Diâmetro do cabo	10 mm	Diâmetro externo informado.
Condutores	2 x 0,5 mm² (16 x Ø 0,2 mm) + 4 x 2,5 mm² (140 x Ø 0,15 mm)	Construção elétrica declarada na ficha.
Corpo do conector	TPU, preto	Material e cor do corpo do conector.
Material da vedação	Silicone	Material informado para a vedação do conector.

Dados elétricos
Tensão de operação	12 a 24 V DC	Faixa de tensão de operação declarada.
Capacidade de carga total	17 A; fios 2 e 5: 4 A	Valores informados na ficha; a corrente admissível depende dos condutores indicados.
Classe de proteção	III	Classificação de proteção elétrica indicada pelo fabricante.

Condições ambientais e proteção
Grau de proteção	IP65 e IP67	Proteção indicada com conector compatível encaixado.
Temperatura ambiente	-40 a 80 °C	Faixa ambiente geral informada.
Temperatura ambiente em aplicação móvel	-30 a 80 °C	Faixa específica informada para aplicação móvel.
Livre de halogênio	Sim	Característica declarada do cabo.

Dados mecânicos e movimento
Raio de flexão mínimo	10 x diâmetro do cabo	Valor informado para aplicação flexível; considerar o diâmetro de 10 mm.
Ciclos de curvatura	> 5 milhões	Quantidade de ciclos declarada na ficha.
Esforço de torção	±180 °/m	Valor de torção informado.
Velocidade máxima de movimento	3,3 m/s	Aplicável a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², conforme ficha.
Peso	394,1 g	Peso informado no conjunto de dados do produto.

Documentação e identificação comercial
GTIN	4021179351911	Código de identificação comercial informado.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Barramento CAN, conforme aplicação indicada na ficha; não há especificação de versão do protocolo ou de pinagem.

Conexões

Elétrica Cabo de 2 m, PUR preto sem halogênio, Ø 10 mm; condutores 2 x 0,5 mm² e 4 x 2,5 mm². Tensão de operação: 12 a 24 V DC. Capacidade de carga total informada: 17 A; fios 2 e 5: 4 A. Conector AMP reto. A compatibilidade elétrica depende da pinagem e dos requisitos do equipamento de destino, que não são detalhados na ficha disponível.

Processo Não aplicável como conexão de processo: trata-se de um cabo elétrico com conector AMP, não de uma conexão para fluido ou processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação de barramento CAN em equipamento cuja interface e pinagem aceitem o conector AMP deste cabo.	✓	Barramento CAN é uma aplicação informada; a interface e a pinagem do equipamento de destino precisam ser confirmadas.
Aplicação móvel dentro da faixa de temperatura móvel informada, com condições de flexão e deslocamento respeitadas.	✓	A ficha indica uso móvel e tolerância a dobras e deslocamentos; especifica temperatura móvel de -30 a 80 °C.
Instalação que exige proteção IP65 ou IP67 com conector compatível corretamente encaixado.	✓	Os graus IP são informados para a condição de conector compatível encaixado.
Conexão a um equipamento sem interface AMP compatível ou com pinagem não confirmada.	✗	A ficha não atesta compatibilidade mecânica ou elétrica com interfaces e pinagens diferentes; é necessário validar os dados do equipamento.
Operação acima de 24 V DC ou fora da faixa de temperatura especificada.	✗	Essas condições excedem os limites informados para tensão de operação ou temperatura ambiente.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM E12833 com conector AMP, 2 m, PUR, para barramento CAN e aplicações móveis

Confirme no datasheet do equipamento de destino que o conector AMP e a pinagem correspondem à aplicação.
Verifique se a tensão, a carga por condutor e as condições de temperatura estão dentro dos valores informados para o cabo.
Planeje o trajeto para evitar tração, esmagamento ou torção além dos valores declarados.
Em instalação flexível, respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Encaixe o conector compatível corretamente; a classificação IP informada depende dessa condição.
Após a montagem, confira o encaixe, a integridade do cabo e a continuidade da ligação conforme o procedimento do equipamento conectado.

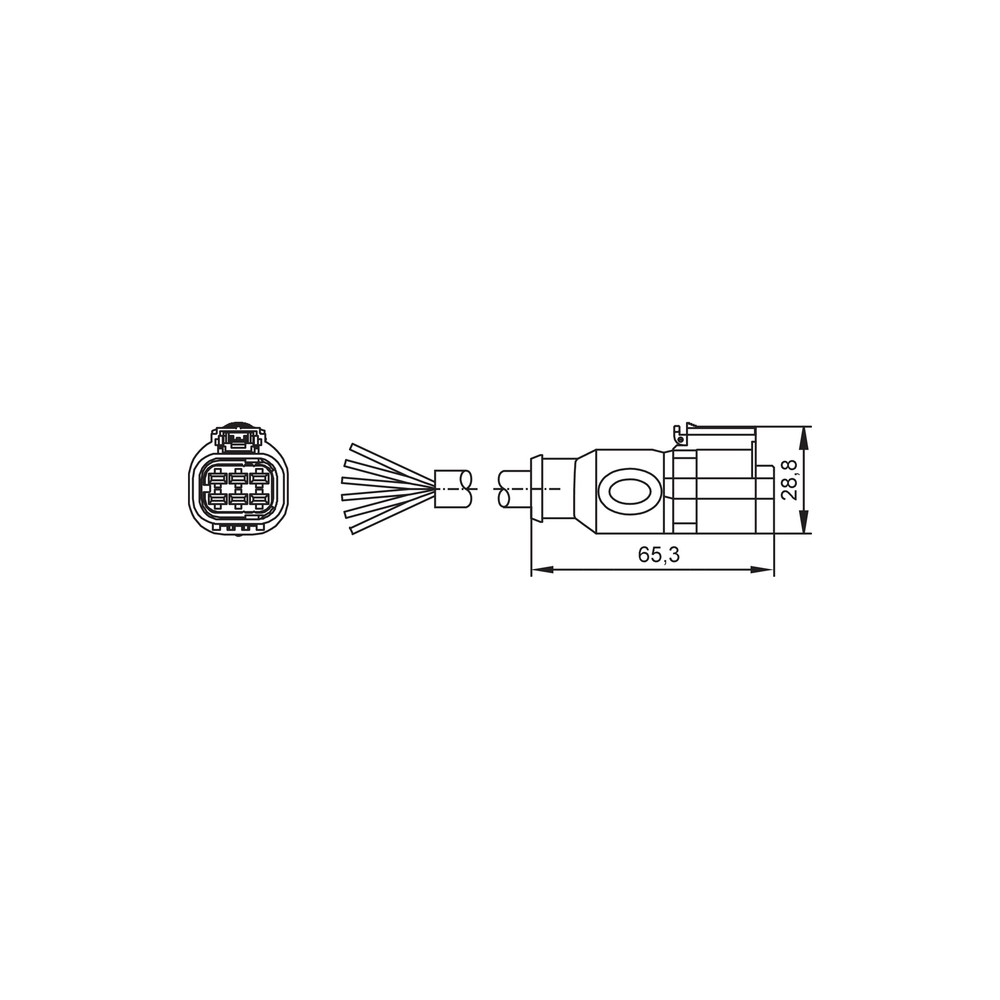

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação CAN não funciona após a instalação.	Conector não encaixado corretamente, interface incompatível ou pinagem não correspondente ao equipamento.	Confira o encaixe e compare a pinagem do cabo com a documentação do equipamento de destino.
A ligação apresenta interrupções durante o movimento.	Cabo submetido a flexão, torção ou deslocamento fora das condições informadas, ou dano físico.	Inspecione o trajeto e o cabo; verifique se o raio de flexão, a velocidade e as condições de movimento respeitam os limites da ficha.
A proteção contra entrada de água ou poeira não é obtida.	Conector compatível não encaixado corretamente ou conjunto de conexão inadequado.	Confirme o modelo compatível e o encaixe completo; a classificação IP informada pressupõe conector compatível encaixado.
A conexão aquece ou a alimentação apresenta falhas.	Carga elétrica ou distribuição de corrente incompatível com os condutores, ou tensão fora da faixa de operação.	Meça a tensão e confira a corrente por condutor, considerando 12 a 24 V DC, 17 A de capacidade total e 4 A nos fios 2 e 5.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12833 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12833 e para que serve?

É um cabo de conexão com conector AMP reto, destinado a barramento CAN e aplicações móveis. O comprimento é de 2 m.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

O cabo é compatível com qualquer equipamento CAN?

Não é possível afirmar compatibilidade universal. Confirme que o equipamento aceita o conector AMP e a pinagem deste cabo, pois a ficha não detalha uma lista de dispositivos ou pinagem.

Posso usar o E12833 em ambientes com água ou poeira?

A ficha informa IP65 e IP67 quando o conector compatível está encaixado. A classificação não deve ser considerada sem essa condição.

Este cabo serve para uma conexão que exige outro tipo de conector?

A ficha especifica conector AMP reto e não confirma compatibilidade com outros tipos de conexão. Se o equipamento exigir outra interface, valide uma configuração de cabo correspondente.

Posso usar o cabo fora da faixa de temperatura indicada?

A ficha informa -40 a 80 °C para temperatura ambiente e -30 a 80 °C em aplicação móvel. Não há suporte documental para operação fora dessas faixas.

O que verificar se a comunicação CAN não funcionar?

Confira primeiro o encaixe do conector e a correspondência da pinagem com o equipamento. A ficha não fornece pinout específico para dispensar essa validação.

O que pode causar falhas quando o cabo se movimenta?

Flexão, torção ou deslocamento fora das condições declaradas podem estar relacionados ao problema. Inspecione o percurso e compare o uso com os limites mecânicos da ficha antes de substituir o cabo.

Quando escolher este cabo em vez de outro modelo?

Escolha-o quando a aplicação exigir 2 m, conector AMP reto e as características de construção informadas. Se o equipamento exigir outro comprimento, conector ou pinagem, selecione uma versão compatível com esses requisitos.

Que cuidado tomar ao instalar o cabo em uma aplicação flexível?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e evite impor esforços além dos valores informados. Confira também as condições de movimento e temperatura no datasheet.

GLOSSÁRIO TÉCNICO

Barramento CAN

Barramento de comunicação indicado como aplicação do cabo; a ficha não especifica versão do protocolo. (Ref.: Aplicação)

PUR

Material do cabo informado na ficha. (Ref.: Material do cabo)

IP65/IP67

Graus de proteção informados para a condição de conector compatível encaixado. (Ref.: Grau de proteção)

Raio de flexão

Raio mínimo indicado para a flexão do cabo em aplicação flexível. (Ref.: 10 x diâmetro do cabo)

Classe de proteção III

Classificação de proteção elétrica declarada para o produto. (Ref.: Classe de proteção)
