Disco de Símbolo IFM E12816 - 30mm para Sensores

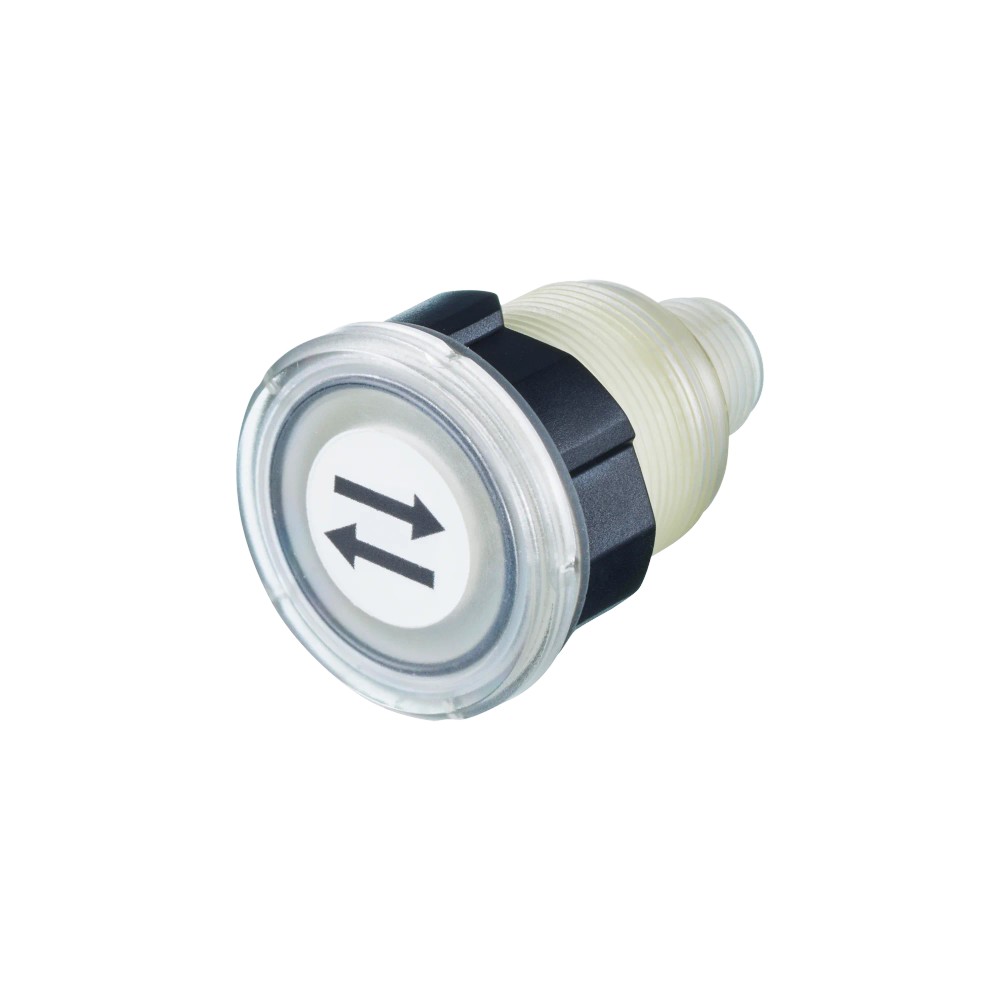

Pré-visualizar: E12816 IFM - Disco de Símbolo para Sensor de Toque para Sensores KTE M22 e KTV M22 30mm com Setas

E12816 IFM - Disco de Símbolo para Sensor de Toque para Sensores KTE M22 e KTV M22 30mm com Setas

Imagem meramente ilustrativa

R$ 40,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12816
EAN: 4021179342353
NCM do produto: 39269090

Destaques do Produto Diâmetro 30 mm...mais

Fechar menu

Saiba mais sobre: "E12816 IFM - Disco de Símbolo para Sensor de Toque para Sensores KTE M22 e KTV M22 30mm com Setas"

Destaques do Produto

Diâmetro

30 mm

Compatibilidade

KTE/KTV M22

Símbolo

Setas Contrárias

Material

Poliamida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Disco de Símbolo para Sensor de Toque IFM E12816 (Setas 30mm)

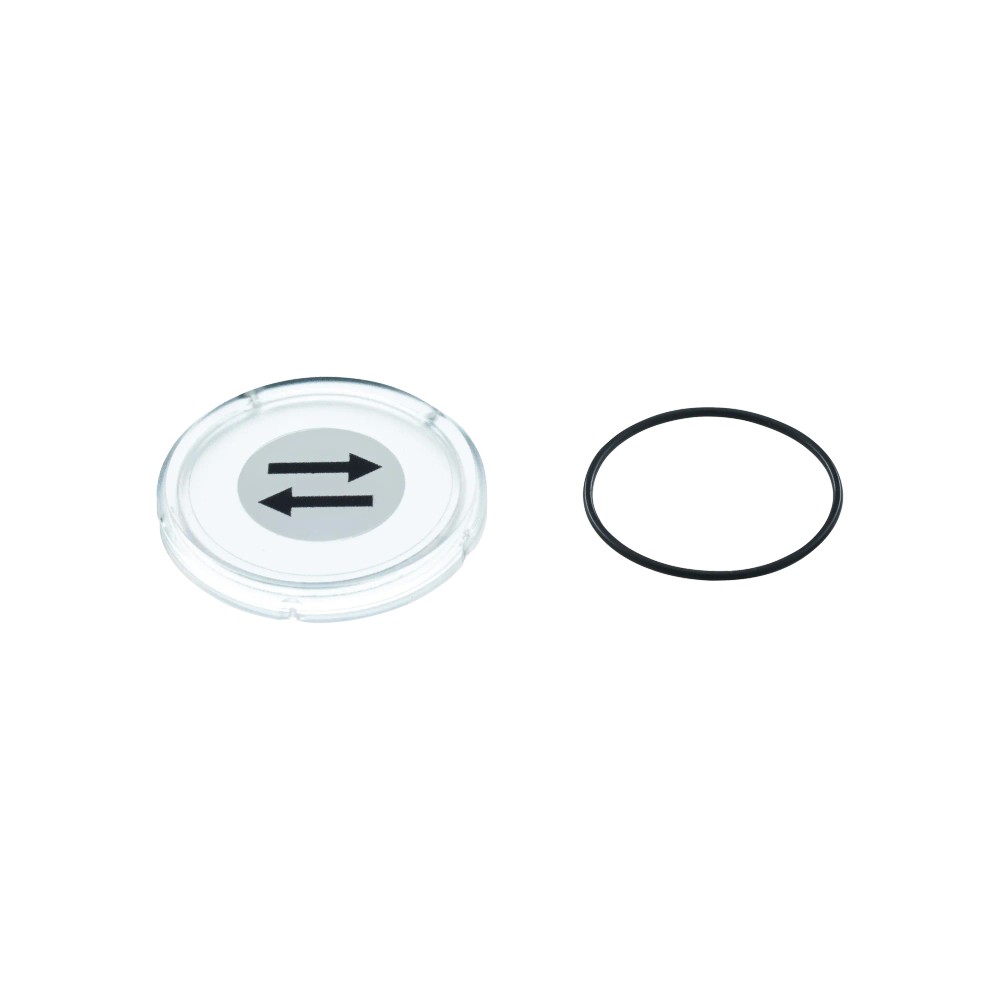

O disco de símbolo E12816 é um acessório de sinalização visual desenvolvido para sensores de toque IFM das linhas KTE M22 e KTV M22. Com 30mm de diâmetro, ele exibe setas em sentidos contrários, facilitando a identificação da função do dispositivo. É fabricado em poliamida com vedação em borracha natural, garantindo durabilidade na aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E12816
Diâmetro	30 mm
Material do invólucro	Poliamida (PA)
Material de vedação	Borracha natural
Aplicação	Sensores KTE M22, KTV M22
Peso	2.25 g
Símbolo	Setas sentidos contrários

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de toque IFM tipo KTE M22
Sensores de toque IFM tipo KTV M22

⚠ Considere outro se precisa de:

Sensores com diâmetro diferente de 30 mm
Superfícies de montagem que impeçam o encaixe do diâmetro M22
Ambientes com produtos químicos incompatíveis com poliamida (PA)

APLICAÇÕES E USO

Identificação visual em sensores de toque para painéis de controle
Sinalização de comandos de sentido (ex: abrir/fechar, esquerda/direita)
Aplicação em equipamentos que utilizam interfaces sensíveis ao toque com rosca M22

COMO ESCOLHER

Antes de comprar o Disco de Símbolo para Sensor de Toque IFM E12816 (Setas 30mm), verifique estes pontos:

Escolha este modelo se

Você utiliza sensores IFM das linhas KTE M22 ou KTV M22 e necessita identificar visualmente o comando de sentidos opostos com setas.

Busque outra opção se

Seu sensor possui um diâmetro diferente de 30mm ou se o comando de interface requer um símbolo diferente do padrão de setas (esquerda/direita).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de produto	Disco de símbolo para sensores de toque	Identificação primária do componente
Diâmetro	30 mm	Dimensão nominal para instalação
Material do invólucro	PA	Material plástico resistente
Material de vedação	Borracha natural	Composição para vedação
Símbolo	Setas (sentidos contrários)	Indicação gráfica do disco
Peso	2.25 g	Peso líquido do produto

Compatibilidade
Compatibilidade	KTE M22, KTV M22	Linhas de sensores compatíveis

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável (componente mecânico)

Processo Encaixe frontal em sensores M22

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em sensores IFM KTE M22	✓	Projeto original para compatibilidade dimensional mecânica.
Montagem em sensores IFM KTV M22	✓	Projeto original para compatibilidade dimensional mecânica.
Montagem em sensores de 22mm ou outros diâmetros	✗	Incompatibilidade dimensional física.

INSTALAÇÃO

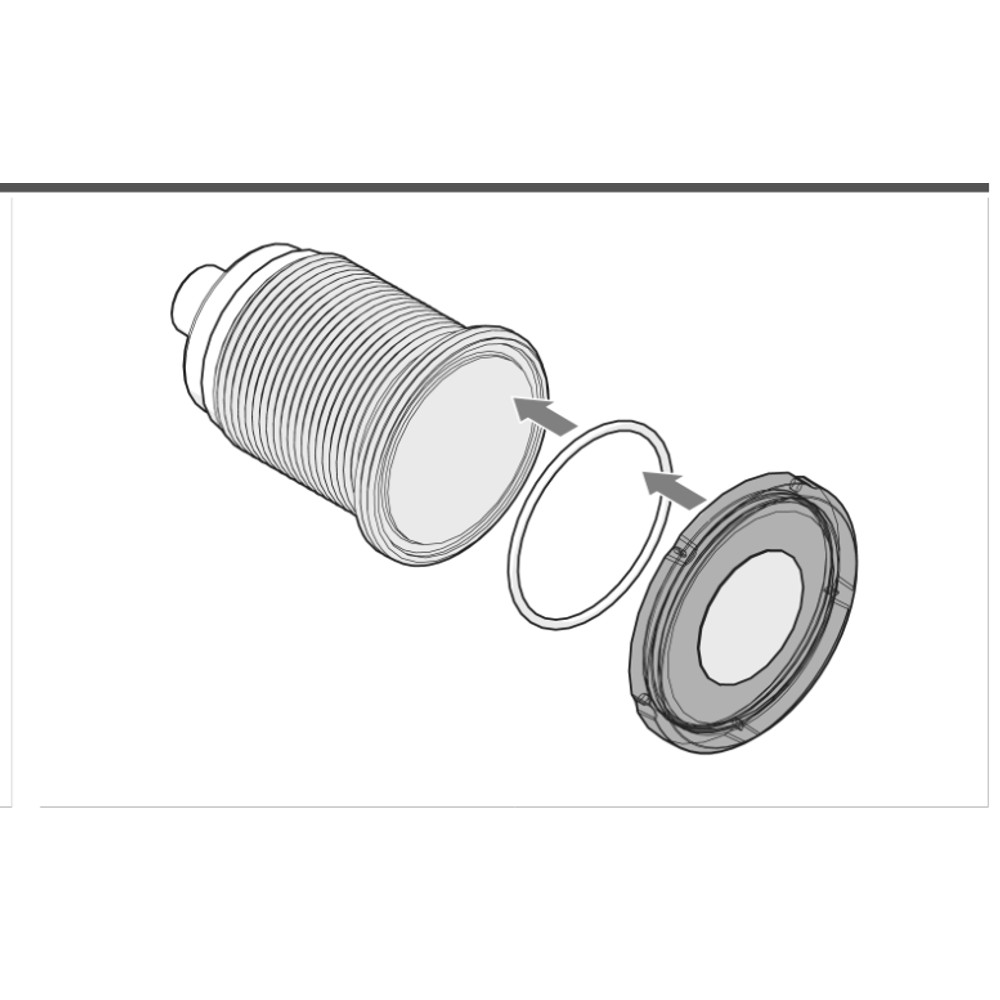

Como instalar o Disco de Símbolo para Sensor de Toque IFM E12816 (Setas 30mm)

Certifique-se de que o sensor KTE ou KTV M22 está devidamente instalado no painel.
Limpe a superfície frontal do sensor para garantir a aderência.
Verifique a orientação correta do símbolo de setas conforme a necessidade do comando.
Alinhe o disco de 30mm com a face do sensor.
Pressione o disco contra a face ativa do sensor até que o encaixe seja firme.
Verifique se o disco está centralizado e nivelado para garantir a funcionalidade do sensor de toque.

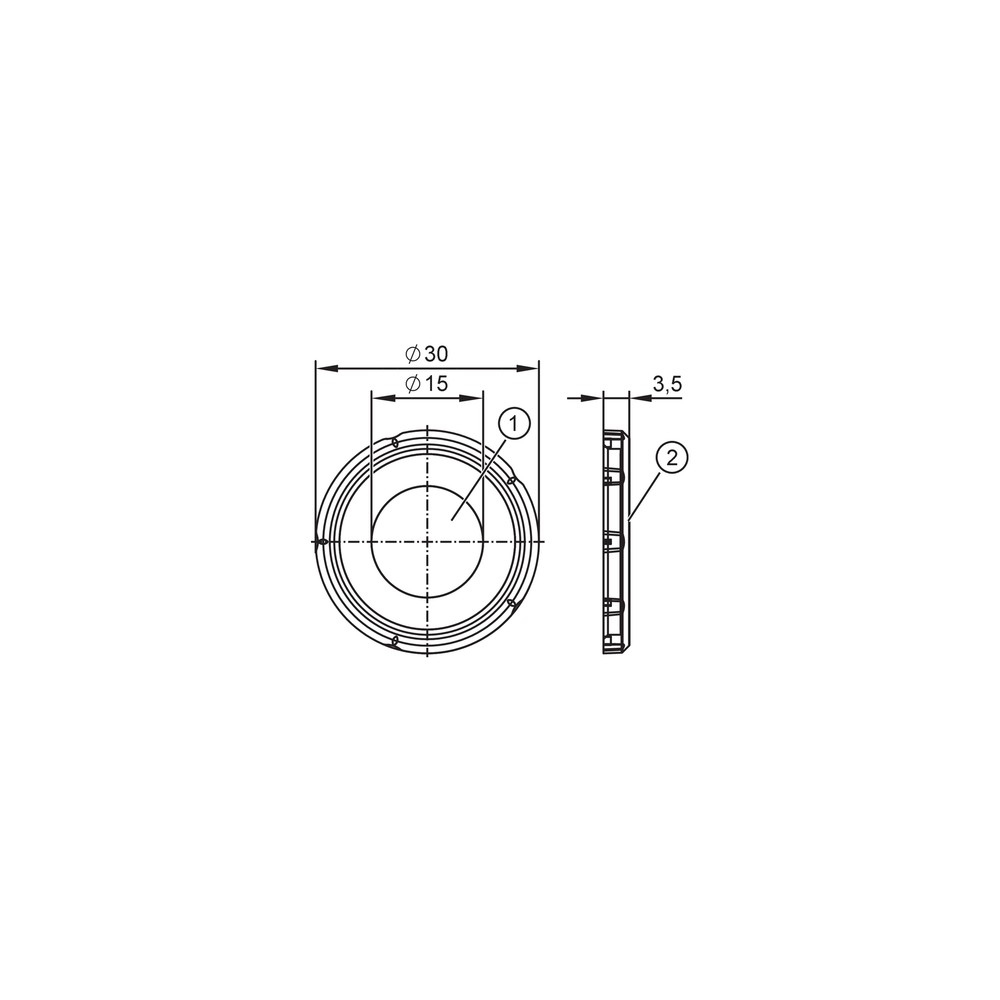

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Desbotamento ou apagamento do símbolo	Desgaste natural ou abrasão severa	Inspeção visual da face do disco
Dificuldade de visibilidade	Acúmulo de resíduos	Limpeza da superfície com pano macio
Disco solto ou desalinhado	Instalação incorreta ou desalinhamento	Verificar encaixe no sensor
Perda de aderência do disco	Ressecamento da vedação	Verificar integridade da borracha de vedação

DOCUMENTAÇÃO TÉCNICA

Datasheet E12816 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o disco de símbolo E12816?

O disco de símbolo E12816 é um acessório de sinalização visual para sensores de toque da linha KTE e KTV com 30mm de diâmetro.

Este item acompanha os sensores de toque ou é vendido separadamente?

Sim, este componente foi projetado especificamente para utilização exclusiva com sensores de toque IFM modelos KTE M22 e KTV M22.

Posso utilizar este disco em sensores de outras marcas ou tamanhos?

Este disco não é compatível com sensores de diâmetros diferentes de 30mm ou tecnologias que não utilizem o padrão de encaixe M22 das linhas citadas.

Existe alguma restrição ambiental para o uso deste disco?

Não é recomendado para aplicações externas com alta exposição a produtos químicos agressivos que possam degradar o material em poliamida (PA).

Como identificar se o disco de símbolo precisa ser substituído?

O sintoma mais comum é a dificuldade de leitura do sentido indicado ou desgaste da impressão das setas devido ao atrito constante ou agentes abrasivos.

Por que o símbolo pode deixar de ser legível com o tempo?

A causa provável para perda de visibilidade é o acúmulo de sujidade ou degradação do material plástico após longo período de exposição operacional.

O que verificar antes de trocar o disco de símbolo?

Verifique se a superfície do sensor está limpa; caso a remoção da sujeira não restaure a visibilidade do símbolo, a substituição do disco é necessária.

Este disco altera o funcionamento eletrônico do sensor?

Este produto é uma peça de reposição específica para manutenção visual e operacional de sensores já instalados, não alterando a função eletrônica do sensor.

Como é feita a instalação do disco no sensor?

A instalação consiste no encaixe preciso do disco sobre a face ativa do sensor, garantindo que o diâmetro de 30mm esteja perfeitamente alinhado.

Qual a procedência deste componente?

Este produto é um componente original IFM, garantindo a compatibilidade dimensional e material com os sensores da marca.

GLOSSÁRIO TÉCNICO

Poliamida (PA)

Material polimérico utilizado na fabricação do invólucro, conhecido por sua resistência mecânica (Ref.: Material).

Borracha Natural

Material utilizado na vedação do componente para garantir o ajuste e proteção (Ref.: Material de vedação).

M22

Padrão de rosca e dimensões de montagem comum em dispositivos de automação (Ref.: Compatibilidade modelo).

Sensor de Toque

Dispositivo de entrada que detecta o contato físico ou proximidade humana (Ref.: Aplicação).

Disco de Símbolo

Elemento visual de identificação aplicado na face do sensor para indicar funções (Ref.: Tipo de produto).
