Conector Plugável IFM E12775 - IP67 Alta Proteção

Pré-visualizar: E12775 IFM - Conector Plugável IFM Automação Industrial IP67 300V Contatos Dourados

E12775 IFM - Conector Plugável IFM Automação Industrial IP67 300V Contatos Dourados

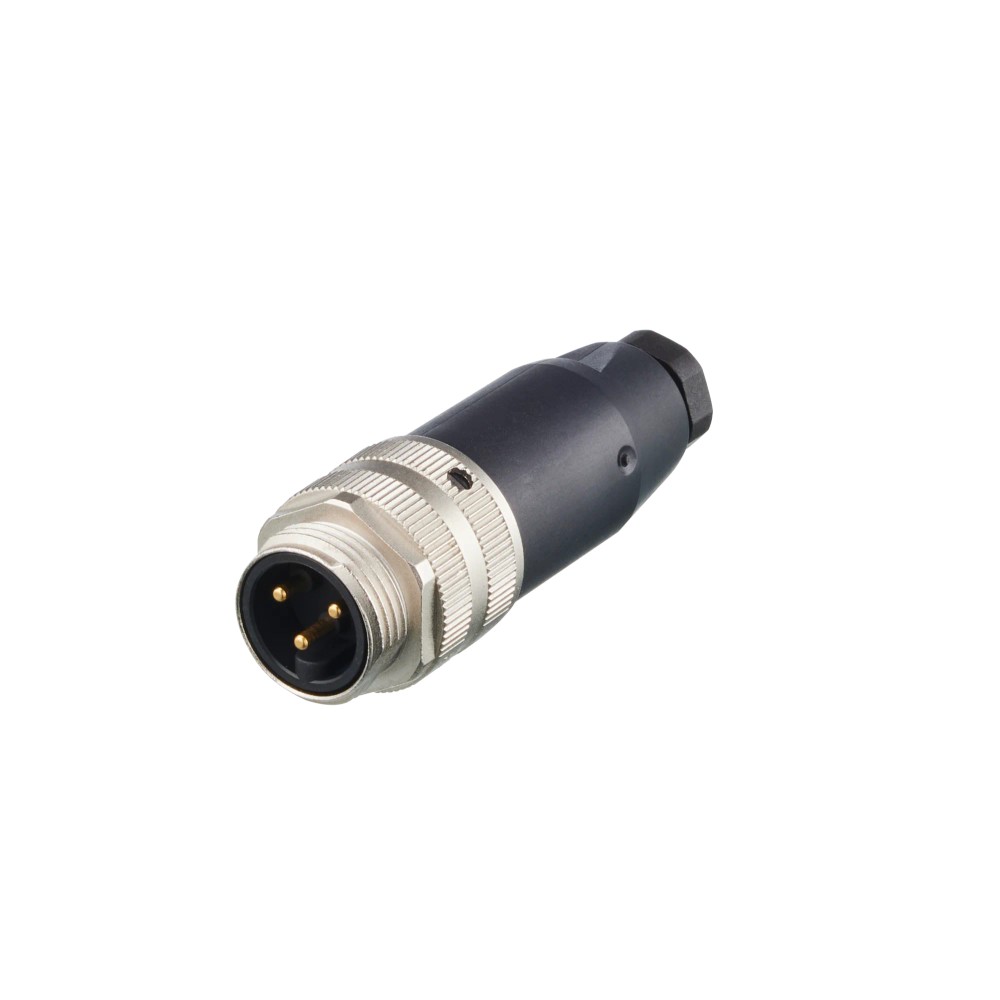

Imagem meramente ilustrativa

R$ 391,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12775
EAN: 4021179333856
NCM do produto: 85369090

Destaques do Produto Tipo Plugável 7/8"...mais

Fechar menu

Saiba mais sobre: "E12775 IFM - Conector Plugável IFM Automação Industrial IP67 300V Contatos Dourados"

Destaques do Produto

Tipo

Plugável 7/8"

Grau IP

IP67

Corrente

12 A

Tensão

< 300 V AC/DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Plugável IFM E12775 - Conector Industrial 7/8" Reto IP67

Conector plugável reto de 7/8" projetado para aplicações em automação industrial e sistemas de energia. Destaca-se pela robustez com grau de proteção IP67 e contatos banhados a ouro para garantir uma conexão elétrica confiável. Suporta tensão de operação até 300 V AC/DC e corrente nominal de até 12 A.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	E12775
Grau de Proteção	IP67
Conexão	7/8" Reto
Tensão	< 300 V AC/DC
Corrente	12 A
Temperatura	-25 a 85 °C
Material	PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em automação industrial padrão 7/8"
Sistemas que requerem proteção contra líquidos e poeira (IP67)
Aplicações que exigem baixa resistência de contato (contatos dourados)

⚠ Considere outro se precisa de:

Cabos com diâmetro externo fora da faixa de 6 a 8 mm
Aplicações com tensão de operação superior a 300 V AC/DC
Ambientes com temperaturas extremas fora do intervalo -25 a 85 °C

APLICAÇÕES E USO

Sistemas de automação industrial.
Distribuição de potência em painéis.
Conexão de sensores de campo com interface 7/8".

COMO ESCOLHER

Antes de comprar o Plugável IFM E12775 - Conector Industrial 7/8" Reto IP67, verifique estes pontos:

Escolha este modelo

Se a aplicação necessita de uma conexão robusta 7/8" reto, compatível com cabos de 6-8mm, operando até 300V em ambientes que exigem vedação IP67.

Busque outra opção

Se a instalação exigir um conector angular, diâmetro de cabo superior a 8mm, ou se for necessário um padrão de conexão diferente como M12 ou M8.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 300 V AC/DC	Limite máximo de isolamento elétrico permitido.
Corrente de carga	12 A	Capacidade máxima de corrente total admissível.
Classe de proteção	II	Indica o nível de isolamento de segurança elétrica.

Dados mecânicos
Tipo de conexão	1 x 7/8" reto	Formato do conector de campo.
Bitola de cabo	Até 1,5 mm²	Capacidade da terminal de conexão interna.
Diâmetro do cabo	6...8 mm	Faixa de vedação do prensa-cabo.

Condições ambientais
Grau de proteção	IP67	Proteção contra poeira e líquidos conforme norma.
Temperatura ambiente	-25...85 °C	Limites operacionais de temperatura.

COMPATIBILIDADE

Comunicação

• 7/8 Standard

• Power Distribution

Conexões

Elétrica Terminais parafusados até 1,5 mm²; Ø 6-8 mm

Processo 1 x 7/8", reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com umidade e poeira	✓	O conector possui grau de proteção IP67.
Cabo com diâmetro de 10mm	✗	Excede a capacidade de vedação do prensa-cabo (6-8mm).
Tensão de 400V	✗	A tensão de operação é limitada a < 300 V AC/DC.

INSTALAÇÃO

Como instalar o Plugável IFM E12775 - Conector Industrial 7/8" Reto IP67

Corte o cabo no comprimento desejado.
Remova o isolamento da capa externa do cabo (6-8mm).
Decape os fios internos e insira nos terminais parafusados.
Aperte os parafusos dos bornes para fixar os condutores.
Insira o conjunto no corpo do conector e feche a carcaça.
Aperte a porca de vedação para garantir o grau IP67.

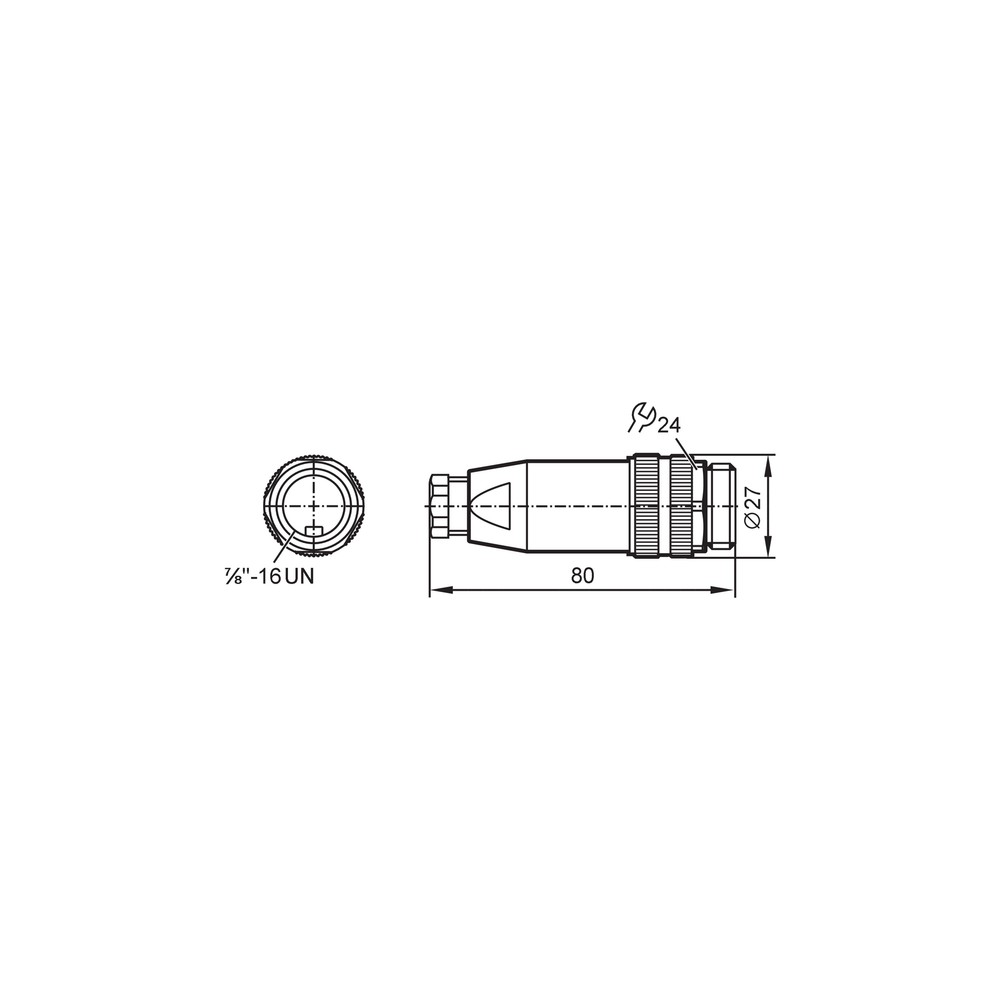

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou curto-circuito.	Falha na vedação do prensa-cabo.	Inspecione a vedação e o aperto do prensa-cabo.
Intermitência na transmissão.	Parafusos de borne frouxos.	Verifique o torque de fixação dos fios nos bornes.
Dificuldade em vedar o conector.	Cabo com diâmetro fora da faixa (6-8mm).	Meça o diâmetro externo do cabo utilizado.
Aquecimento excessivo ou deformação.	Sobrecarga de corrente (> 12A).	Verifique a corrente da carga instalada.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico E12775 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o conector IFM E12775?

O conector E12775 é um componente de conexão industrial 7/8" com contatos banhados a ouro, projetado para aplicações que exigem vedação IP67 e tensão de até 300 V AC/DC.

Para qual tipo de aplicação este conector é indicado?

Ele é destinado a ambientes de automação industrial onde é necessária uma conexão elétrica robusta e resistente à umidade e poeira.

Posso utilizar este conector com cabos de bitola maior que 8 mm?

Não, este conector é compatível apenas com cabos que possuem diâmetro externo entre 6 mm e 8 mm.

Este conector pode ser usado em circuitos acima de 300 V?

Não, o limite de tensão de operação é de 300 V AC/DC. Instalações acima deste valor podem danificar o componente ou causar falha isolativa.

O que fazer se o sinal oscilar ou falhar após a instalação?

O sintoma comum é a intermitência na comunicação ou perda de sinal. Verifique se os parafusos internos estão bem apertados e se a vedação do cabo está correta.

Por que o conector pode apresentar oxidação em ambiente industrial?

A causa provável é a oxidação nos terminais ou infiltração de umidade. Verifique se o grau de proteção IP67 foi mantido durante a montagem da prensa-cabo.

Este conector substitui um modelo M12?

Este modelo é um conector plugável reto 7/8". Se sua aplicação exige conectores angulares ou padrão M12, este modelo não será compatível mecanicamente.

Posso substituir outros conectores 7/8" por este modelo?

Sim, ele é indicado para substituição direta desde que o padrão de rosca seja 7/8" e a corrente de carga não ultrapasse 12 A.

Quais cuidados devo ter na instalação para garantir o IP67?

O processo envolve a decapagem correta dos condutores, fixação nos bornes parafusados (máx 1,5 mm²), montagem da vedação e aperto do prensa-cabo para garantir o IP67.

Como posso verificar a procedência deste produto?

Os produtos IFM são fornecidos com documentação técnica inclusa. Para questões de origem, a nota fiscal é emitida pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção que indica total proteção contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).

7/8"

Padrão de conexão rosqueada utilizado para distribuição de potência e sinal em aplicações industriais (Ref.: Conexão elétrica).

PBT

Polímero termoplástico de engenharia com alta rigidez e estabilidade dimensional, usado no invólucro do conector (Ref.: Material do invólucro).

Contato Dourado

Superfície de contato tratada com banho de ouro para evitar corrosão e garantir condutividade elétrica constante (Ref.: Característica especial).

Terminais Parafusados

Sistema de conexão onde o condutor é fixado por aperto mecânico de parafuso, aceitando bitolas de até 1,5 mm² (Ref.: Conexão elétrica).
