Cabo de Conexão Válvula DIN A para M12 IFM E12727

Pré-visualizar: E12727 IFM - Cabo de Conexão Válvula DIN A para M12 Automação Industrial 0,4m PUR IP65

E12727 IFM - Cabo de Conexão Válvula DIN A para M12 Automação Industrial 0,4m PUR IP65

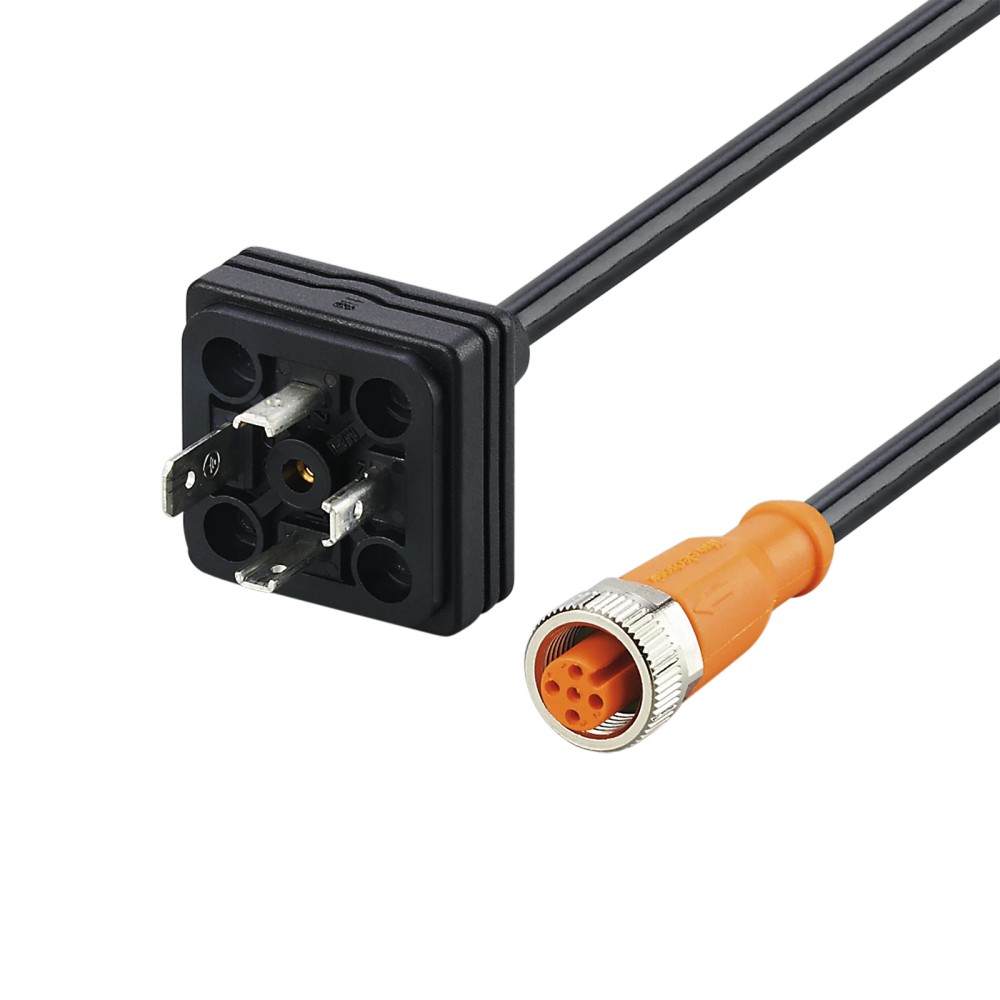

Imagem meramente ilustrativa

R$ 371,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12727
EAN: 4021179337809
NCM do produto: 85444200

Destaques do Produto Interface lado da válvula...mais

Fechar menu

Saiba mais sobre: "E12727 IFM - Cabo de Conexão Válvula DIN A para M12 Automação Industrial 0,4m PUR IP65"

Destaques do Produto

Interface lado da válvula

DIN Form A reto

Interface lado do equipamento

M12 reto, codificação A

Comprimento

0,4 m

Tensão máxima especificada

< 50 V AC / < 60 V DC

Corrente nominal

4 A

Proteção e revestimento

IP65; cabo PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM E12727, conector de válvula DIN Form A reto para soquete M12 reto, 0,4 m, PUR, IP65

O IFM E12727 é um cabo de conexão para ligar um conector de válvula DIN Form A a uma conexão M12. Destina-se a aplicações industriais e de automação que utilizem essas interfaces. Possui comprimento de 0,4 m, revestimento PUR e grau de proteção IP65. A tensão de operação especificada é inferior a 50 V AC ou inferior a 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12727
Conexões	Válvula DIN Form A reta para M12 reto, codificação A
Comprimento	0,4 m
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	4 A
Condutores	5 × 0,50 mm²
Material do cabo	PUR
Grau de proteção	IP65
Temperatura ambiente	-25…85 °C
Características do material	Sem silicone e sem halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram um cabo de 0,4 m entre uma válvula com interface DIN Form A e uma conexão M12 reta, codificação A.
Aplicações cuja tensão de operação esteja abaixo dos limites especificados e cuja corrente nominal não exceda 4 A.
Instalações que exijam cabo PUR e especificação IP65, respeitando as condições de montagem e uso do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a interface do dispositivo não corresponder a DIN Form A no lado do conector e M12 reto, codificação A, no lado do soquete.
Não utilizar em condições que excedam os limites especificados de tensão, corrente ou temperatura ambiente.

APLICAÇÕES E USO

Uso indicado: conexão elétrica de válvula com interface DIN Form A a um equipamento ou cabo com soquete M12 reto codificado A, em aplicações industriais e de automação.
Possibilidade condicionada à validação da instalação: circuitos que respeitem tensão inferior a 50 V AC ou inferior a 60 V DC, corrente nominal de até 4 A e temperatura ambiente entre -25 e 85 °C.
O grau IP65 é especificado para o produto; a ficha não detalha condições de exposição, montagem ou acoplamento. Consulte o datasheet para validar o conjunto instalado.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM E12727, conector de válvula DIN Form A reto para soquete M12 reto, 0,4 m, PUR, IP65, verifique estes pontos:

Escolha o E12727

Quando o equipamento tiver interface de válvula DIN Form A e conexão M12 reta codificada A, e forem adequados o comprimento de 0,4 m e os limites elétricos e ambientais informados.

Verifique outra configuração

Procure uma configuração diferente se a instalação exigir outro comprimento, outra geometria ou codificação de conexão, ou condições acima de < 50 V AC, < 60 V DC, 4 A ou da faixa de -25…85 °C. Confirme os requisitos de conexão e montagem no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme os dados do produto.
Produto	Cabo de conexão com conector de válvula	Tipo de produto indicado na ficha.
SKU / part number	E12727	Código para identificação e seleção do produto.
GTIN	4021179337809	Identificador comercial informado no anúncio.
Categoria	Tecnologia de conexão; cabos de conexão com conector de válvula	Classificação do produto.
NCM	8544.42.00	Classificação fiscal informada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Aplicação e função
Aplicação	Conector de válvula; aplicações industriais e automação industrial	Uso indicado nos dados do anúncio e do produto.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados pelo fabricante.
Corrente nominal	4 A	Valor nominal informado para o cabo.
Número de condutores	5	Quantidade de condutores especificada.
Seção transversal	0,50 mm²	Seção indicada para os condutores.
Carga total	4 A	Capacidade de carga total informada na ficha.

Conexões elétricas

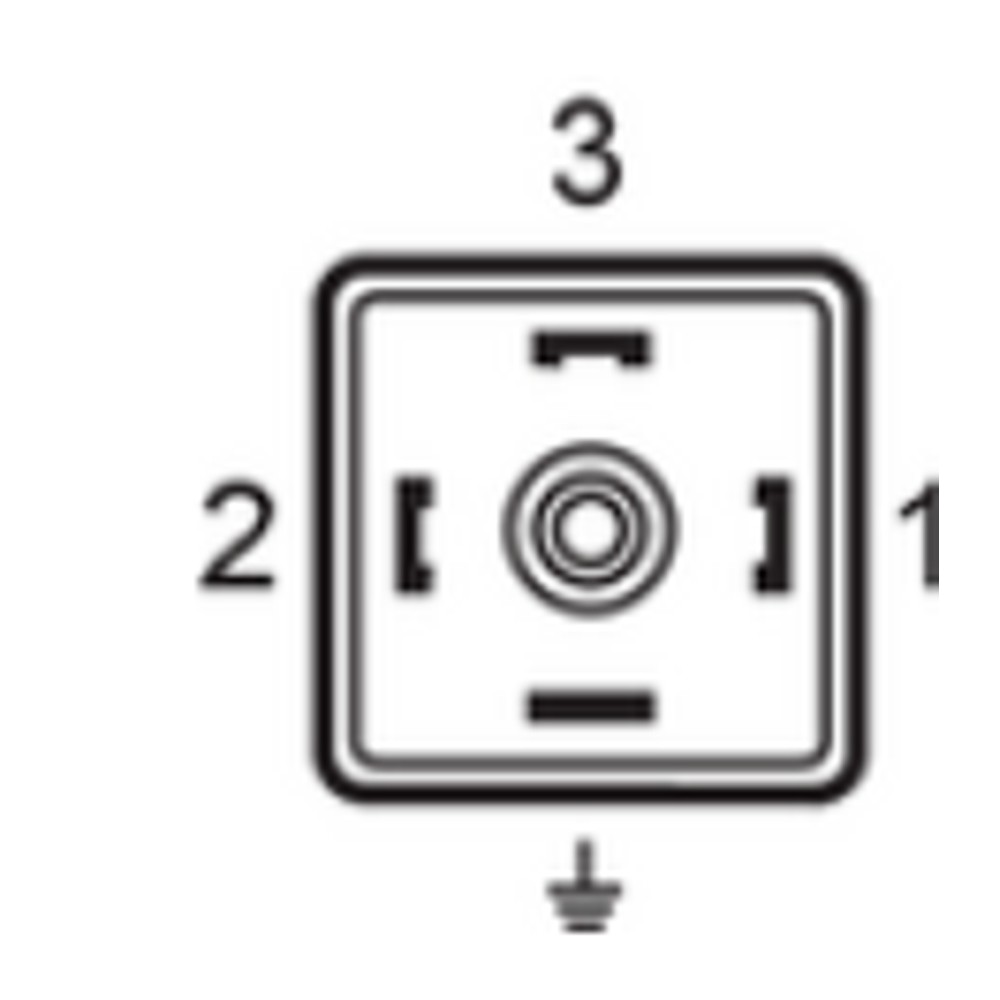

Conector lado da válvula	1 × válvula tipo A DIN Form A, reto; 4 contatos	Interface especificada para conexão à válvula.

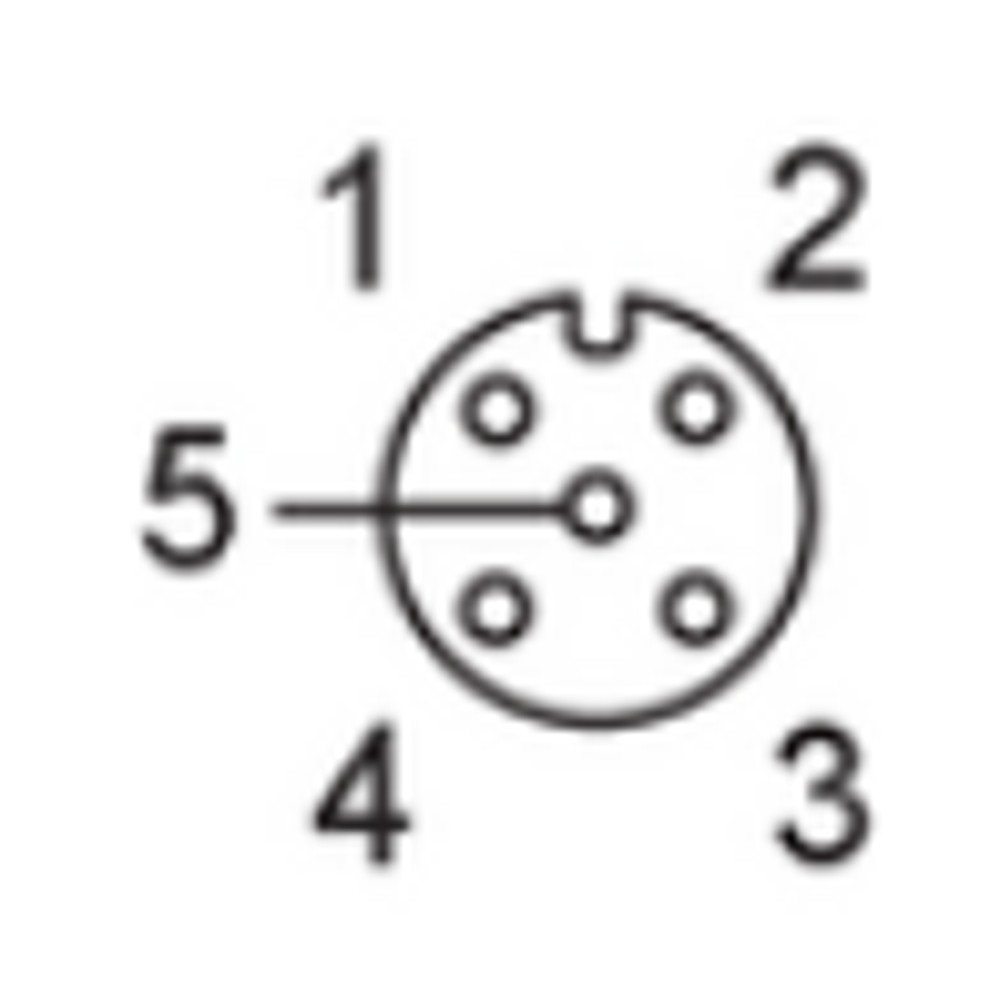

Soquete lado do equipamento	1 × M12 reto, codificação A; 4 contatos	Interface especificada para o lado do soquete.
Corpo das conexões	TPU, preto	Material e cor informados para os corpos das conexões.
Material do bloqueio	Latão niquelado	Material especificado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6…1,5 Nm	Faixa informada para o aperto das conexões; observar o datasheet na montagem.
Vedação	FKM	Material de vedação especificado.

Cabo e materiais
Comprimento	0,4 m	Comprimento nominal do cabo.
Revestimento	PUR	Material do revestimento do cabo.
Construção do cabo	Preto, Ø 5,5 mm; 5 × 0,50 mm²	Descrição dimensional e elétrica do cabo informada na ficha.
Sem silicone	Sim	Característica declarada do produto.
Sem halogênio	Sim	Característica declarada do produto.

Proteção e condições ambientais
Grau de proteção	IP65	Grau de proteção declarado; a condição de montagem correta é necessária.
Temperatura ambiente	-25…85 °C	Faixa de temperatura ambiente informada para operação.

Dados mecânicos
Peso	68,2 g	Peso informado nos dados do produto.
Material do invólucro das conexões	TPU	Material especificado para os corpos das conexões.
Material da porca/bloqueio	Latão niquelado	Material especificado para o bloqueio.

COMPATIBILIDADE

Comunicação

• Cabo de conexão elétrica; não há protocolo de comunicação especificado na ficha.

Conexões

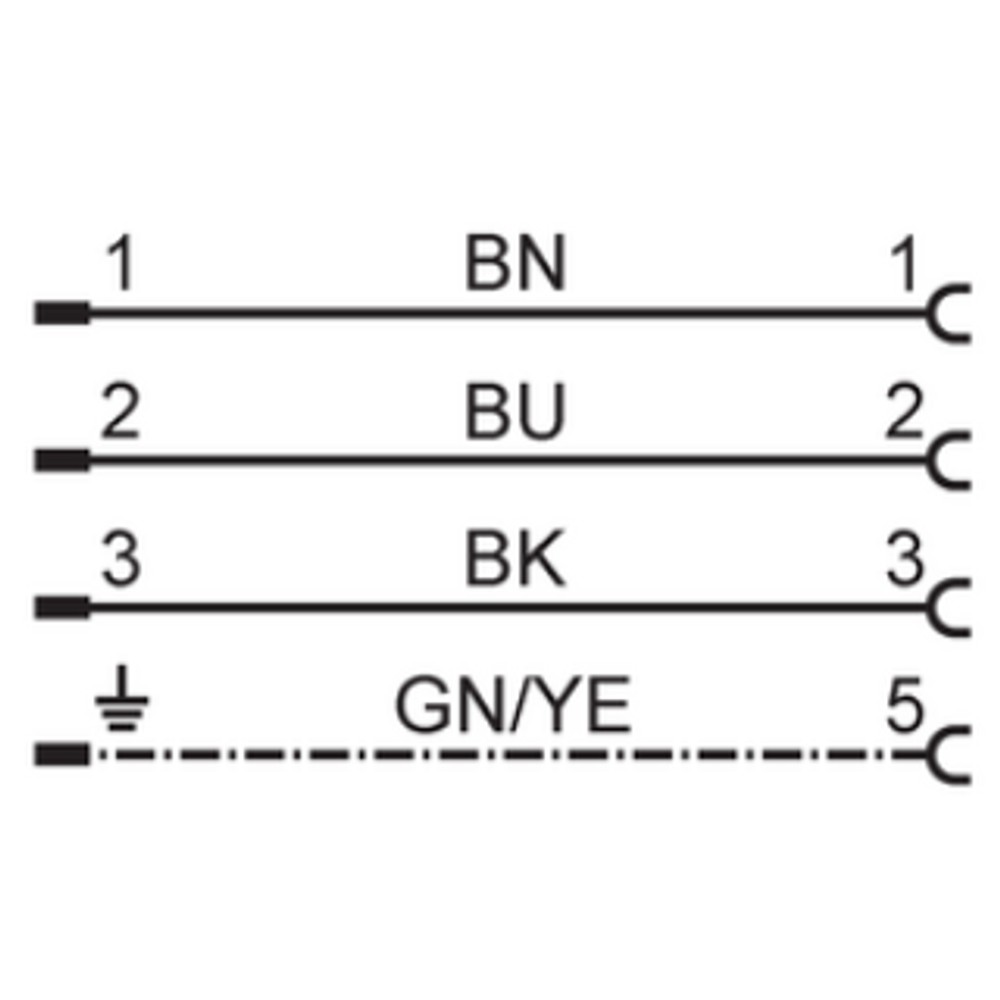

Elétrica Um conector de válvula DIN Form A reto, com 4 contatos, para um soquete M12 reto, codificação A, com 4 contatos. Tensão de operação: < 50 V AC / < 60 V DC; corrente nominal: 4 A. Verifique a atribuição dos contatos e a tensão do circuito no datasheet antes de conectar.

Processo Não possui conexão de processo especificada; trata-se de um cabo de conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Válvula com interface DIN Form A e equipamento com M12 reto, codificação A, respeitando os limites elétricos e ambientais	✓	As interfaces e os limites correspondem às especificações disponíveis do cabo.
Dispositivo com conexão M12 de outra codificação ou conector de válvula diferente de DIN Form A	✗	A ficha identifica especificamente M12 reto codificado A e válvula DIN Form A reta; não confirma compatibilidade mecânica com outras interfaces.
Circuito que exige tensão igual ou superior a 50 V AC ou 60 V DC, ou corrente superior a 4 A	✗	Esses requisitos excedem os limites declarados para o produto.
Instalação cuja temperatura ambiente fique fora de -25…85 °C	✗	A condição está fora da faixa de temperatura ambiente informada.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM E12727, conector de válvula DIN Form A reto para soquete M12 reto, 0,4 m, PUR, IP65

Confirme que a válvula possui conexão DIN Form A e que o lado correspondente do sistema utiliza M12 reto, codificação A.
Verifique a tensão, a corrente e a temperatura ambiente do circuito contra os limites especificados para o cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione conectores, contatos e vedações; não monte componentes danificados ou contaminados.
Acople as conexões alinhando corretamente as interfaces e aperte conforme a orientação do fabricante; a ficha informa torque máximo de 0,6…1,5 Nm.
Após a montagem, confira o assentamento das conexões e valide a continuidade e o funcionamento do circuito conforme o procedimento da instalação.

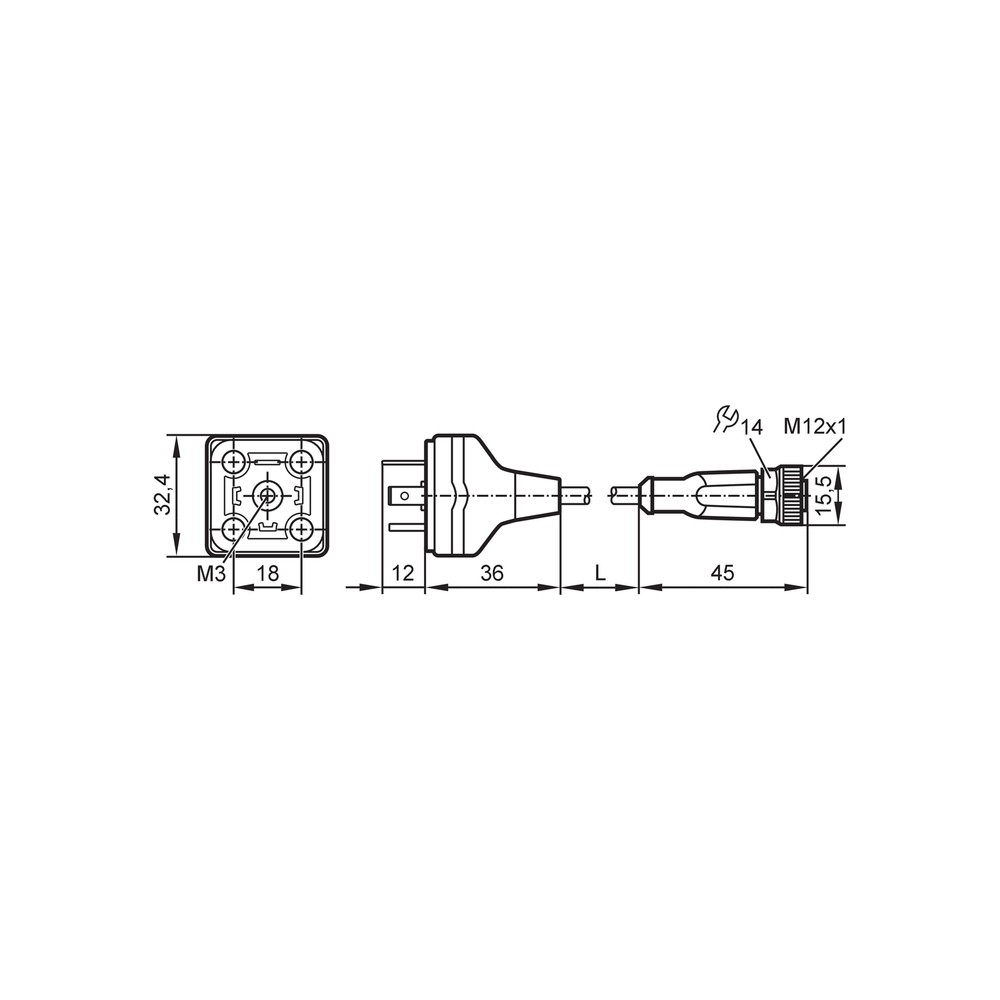

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não atua após a conexão.	Conexão incompleta, incompatibilidade de interface ou circuito sem alimentação adequada.	Desenergize o circuito e verifique o encaixe das interfaces DIN Form A e M12 codificada A; confirme alimentação e atribuição dos contatos no datasheet.
Interrupções ou funcionamento intermitente.	Contato mal assentado, conexão frouxa ou cabo danificado.	Inspecione visualmente conectores e cabo, confira o aperto dentro da orientação do fabricante e teste a continuidade com o circuito desenergizado.
Aquecimento ou desligamento do circuito.	Corrente ou tensão acima dos limites declarados, ou falha de conexão.	Meça as condições elétricas do circuito e confirme que a corrente não excede 4 A e que a tensão respeita os limites especificados.
Umidade ou perda de proteção na conexão montada.	Acoplamento incorreto, vedação danificada ou condição de instalação não compatível com a especificação IP65.	Examine o assentamento e o estado das vedações e consulte o datasheet para as condições de montagem associadas ao grau de proteção.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E12727 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12727 e para que serve?

É um cabo de conexão elétrica para ligar uma interface de válvula DIN Form A a um soquete M12. É indicado para aplicações industriais e de automação que utilizem essas conexões.

Quais são as conexões e os limites elétricos do cabo?

O cabo tem conector DIN Form A reto e soquete M12 reto codificado A, ambos com 4 contatos. A ficha especifica tensão inferior a 50 V AC ou inferior a 60 V DC e corrente nominal de 4 A.

O produto acompanha outros acessórios?

Os dados fornecidos não especificam acessórios incluídos. A embalagem está indicada como uma peça.

Este cabo serve para uma conexão M12 com outra codificação?

A ficha especifica M12 reto com codificação A. Não é possível confirmar compatibilidade mecânica ou elétrica com outra codificação a partir dos dados disponíveis.

Posso usar o E12727 com uma válvula que não tenha conexão DIN Form A?

A ficha identifica o lado da válvula como DIN Form A reto. Para outra interface de válvula, a compatibilidade não está especificada e deve ser confirmada antes da seleção.

A válvula não funciona depois que conectei o cabo. O que devo verificar?

Verifique se as interfaces estão corretamente encaixadas e se a alimentação e a atribuição dos contatos correspondem ao circuito. Consulte o datasheet para a conexão elétrica.

O cabo está aquecendo ou o circuito desarma; devo trocar o cabo?

Antes de substituir, confira se a corrente não ultrapassa 4 A e se a tensão está dentro dos limites indicados. Verifique também conexões frouxas ou danos no cabo.

Devo comprar este cabo ou montar a conexão com peças avulsas?

O E12727 é fornecido como um cabo de conexão com as interfaces DIN Form A e M12 especificadas. A ficha não descreve componentes avulsos nem um kit alternativo; compare as interfaces e os requisitos da instalação antes de decidir.

Como devo instalar e apertar as conexões?

Desenergize o circuito, alinhe as interfaces e siga as instruções do fabricante para a montagem. A ficha informa torque máximo de 0,6…1,5 Nm; consulte o datasheet para os detalhes de instalação.

O cabo pode operar em qualquer temperatura ou ambiente úmido?

Não. A temperatura ambiente informada é de -25 a 85 °C e o grau de proteção é IP65. Confirme no datasheet as condições de montagem e exposição aplicáveis à instalação.

GLOSSÁRIO TÉCNICO

DIN Form A

Formato de conexão de válvula indicado para o conector deste cabo. (Ref.: Conector de válvula DIN Form A reto)

M12 codificação A

Tipo de interface M12 especificado para o soquete do cabo. (Ref.: Soquete M12 reto, codificação A)

PUR

Material indicado para o revestimento do cabo. (Ref.: Material do cabo: PUR)

IP65

Grau de proteção declarado para o produto; as condições do conjunto instalado devem seguir o fabricante. (Ref.: Grau de proteção: IP65)

Seção transversal

Área nominal da seção de cada condutor indicada na ficha. (Ref.: 5 × 0,50 mm²)
