Came de Comutação PUCK 65mm

Pré-visualizar: E12724 IFM - Came de Comutação PUCK Acionamentos Oscilantes 65,6mm

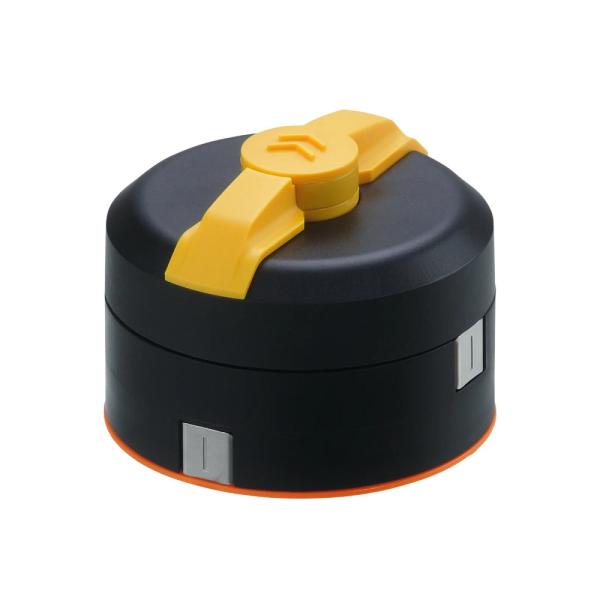

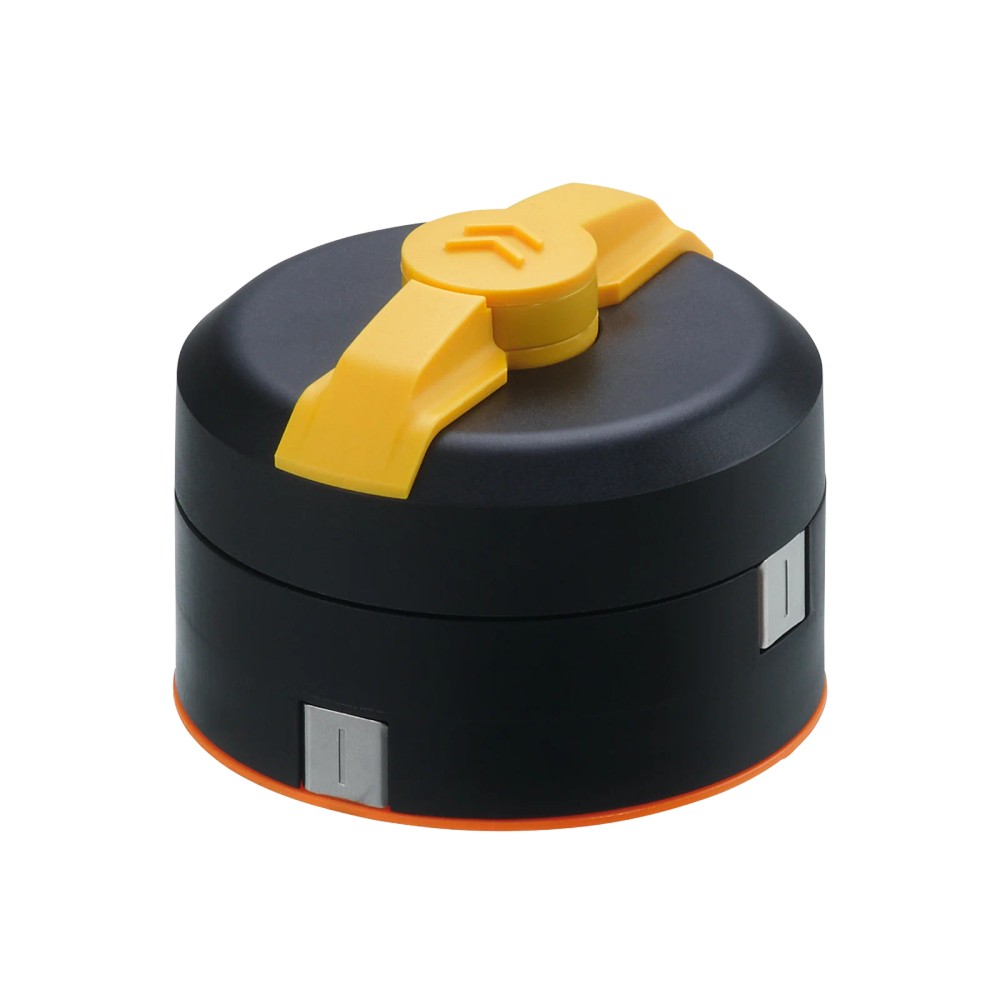

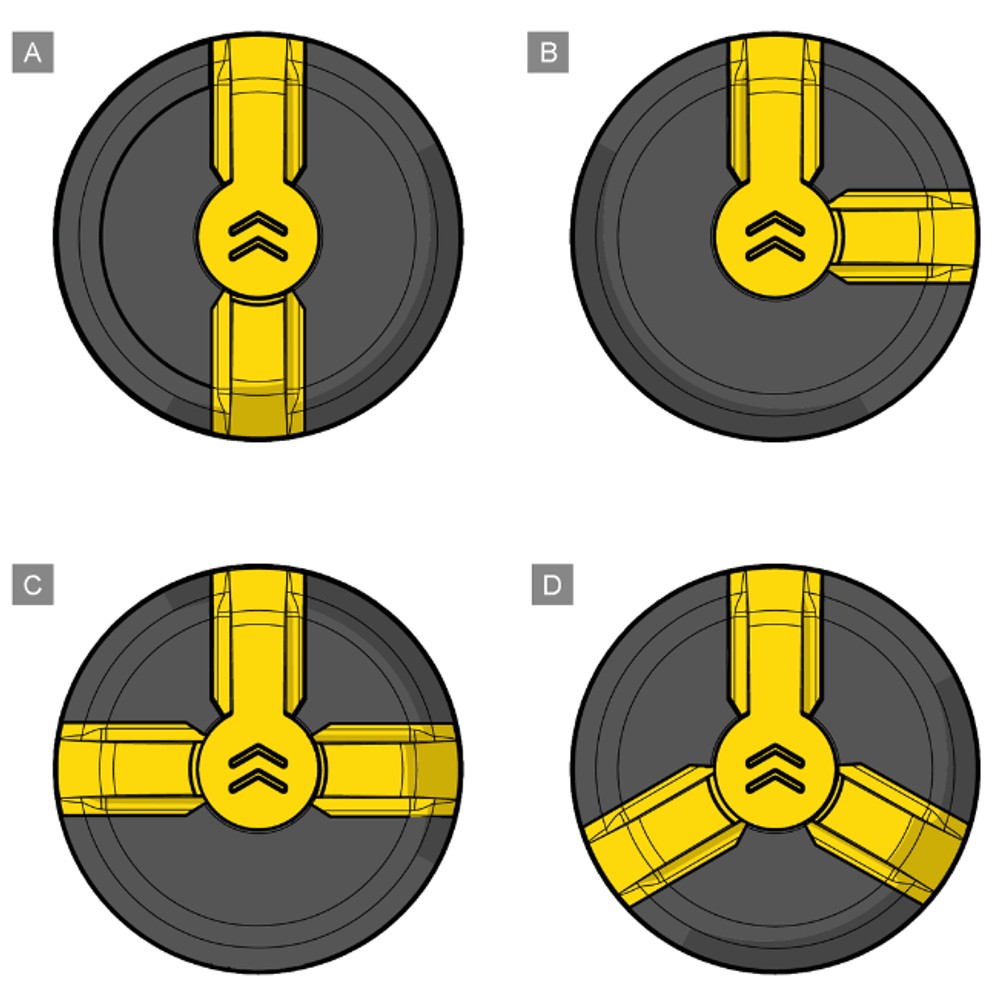

E12724 IFM - Came de Comutação PUCK Acionamentos Oscilantes 65,6mm

Imagem meramente ilustrativa

R$ 214,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12724
EAN: 4021179331081
NCM do produto: 39269090

Destaques do Produto Diâmetro 65,6 mm...mais

Fechar menu

Saiba mais sobre: "E12724 IFM - Came de Comutação PUCK Acionamentos Oscilantes 65,6mm"

Destaques do Produto

Diâmetro

65,6 mm

Material

PA 6 e Aço Inoxidável

Normas

VDI/VDE 3845, ISO 5211

Peso

79,8 g

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12724 IFM - Came de Comutação PUCK Acionamentos Oscilantes 65,6mm

A came de comutação E12724 é um componente de interface para acionamentos oscilantes, compatível com os padrões de montagem VDI/VDE 3845 e ISO 5211. Projetada para integrar sensores PUCK, possui diâmetro de 65,6 mm e construção robusta em poliamida. É indicada para automação de válvulas que operam sob estas normas dimensionais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E12724
Marca	IFM
Diâmetro	65,6 mm
Norma Técnica	VDI/VDE 3845
Peso	79,8 g
Material	PA 6 / Aço Inoxidável
Distância furos	80 mm
Altura onda	30 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acionadores pneumáticos com padrão de montagem VDI/VDE 3845.
Atuadores manuais compatíveis com a norma ISO 5211 / DIN 3337.
Aplicações que utilizam sensores de posição modelo PUCK da IFM.

⚠ Considere outro se precisa de:

Atuadores sem interface de montagem VDI/VDE 3845 ou ISO 5211 / DIN 3337.
Montagem com altura de eixo diferente de 30 mm.
Instalação em eixos que exijam distâncias entre furos diferentes de 80 mm.

APLICAÇÕES E USO

Monitoramento de posição de válvulas pneumáticas ou manuais que seguem a norma VDI/VDE 3845.
Sistemas de automação industrial onde é necessária a detecção de fim de curso em atuadores de quarto de volta.
Adaptação de sensores indutivos tipo PUCK em acionadores com interface mecânica padronizada.

COMO ESCOLHER

Antes de comprar o E12724 IFM - Came de Comutação PUCK Acionamentos Oscilantes 65,6mm, verifique estes pontos:

Quando selecionar este modelo

Escolha este componente se o seu atuador pneumático ou manual atende rigorosamente ao padrão VDI/VDE 3845 e necessita de interface para sensores PUCK com 65,6 mm de diâmetro.

Quando buscar outra opção

Busque alternativas se o seu atuador utilizar um padrão de furação diferente de 80 mm ou se a altura do eixo não for compatível com a onda de 30 mm, exigindo geometrias de came específicas.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	Came: PA 6 preto; Peças de metal: aço inoxidável; Indicador: PA 6 amarelo	Composição do material conforme especificação técnica original.
Diâmetro	65,6 mm	Dimensão nominal da came para interface mecânica.
Distância entre furos	80 mm	Espaçamento padrão para fixação no atuador.
Altura de onda	30 mm	Dimensão vertical para acionamento do sensor.

Área de Aplicação
Aplicação	Interfaces mecânicas em acionadores pneumáticos ou atuadores manuais	Campo de uso compatível com as normas técnicas do equipamento.
Normas de Referência	VDI / VDE 3845, ISO 5211 / DIN 3337	Padrões internacionais de interface atendidos.

Montagem e Operação
Torque de aperto	2,5 a 3 Nm	Torque de instalação recomendado para o parafuso de fixação.
Peso	79,8 g	Massa líquida do produto.

COMPATIBILIDADE

Comunicação

• Não aplicável (componente passivo)

Conexões

Elétrica Não aplicável (sem conexão elétrica)

Processo Interface mecânica padronizada VDI/VDE 3845

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Atuador pneumático padrão VDI/VDE 3845	✓	Projeto alinhado com as especificações da norma técnica.
Atuador manual ISO 5211	✓	Atende aos requisitos de fixação mecânica da norma.
Atuador sem padronização de furação	✗	A came exige furação específica de 80 mm para fixação segura.

INSTALAÇÃO

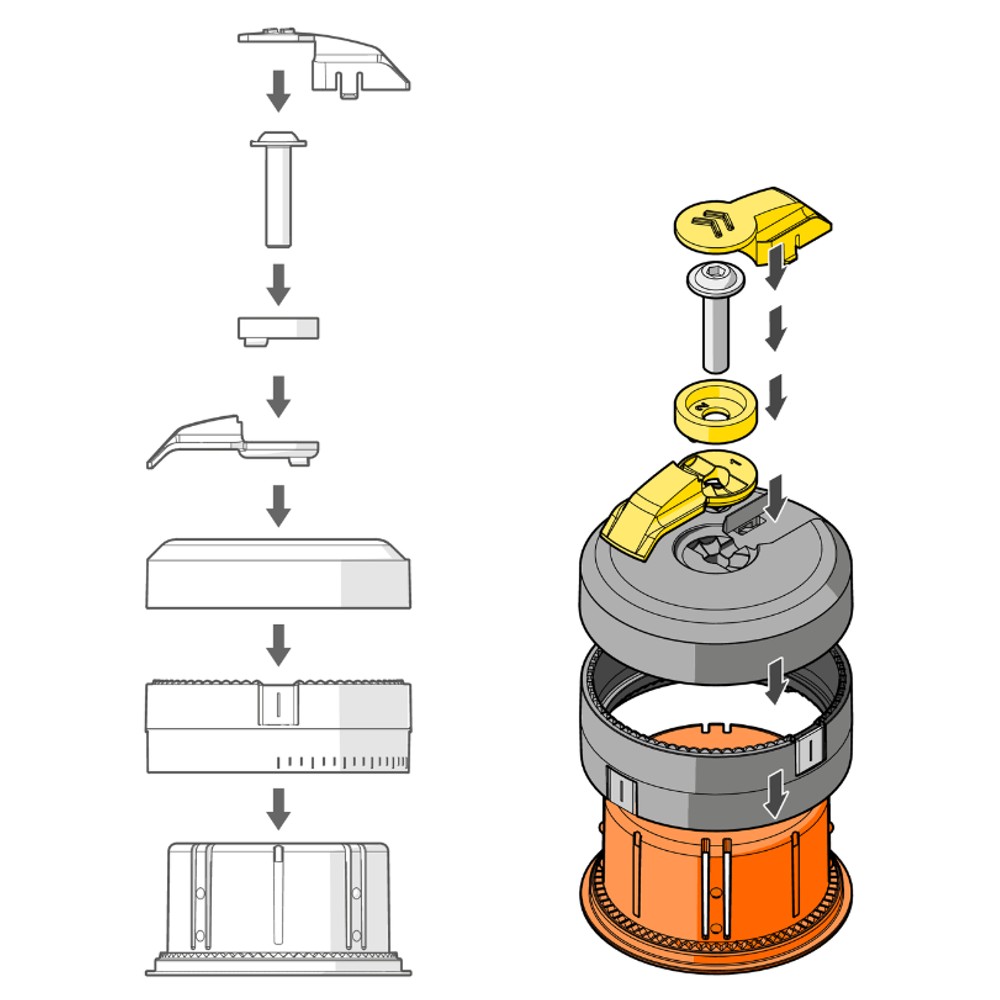

Como instalar o E12724 IFM - Came de Comutação PUCK Acionamentos Oscilantes 65,6mm

Certifique-se de que o atuador esteja desenergizado e em posição segura.
Limpe a superfície superior do atuador para remover óleos ou partículas.
Posicione a came de comutação sobre o eixo do atuador.
Alinhe os orifícios da came com a furação padrão do atuador (80 mm).
Insira o parafuso M6 x 25 mm incluso.
Aperte o parafuso com chave adequada, aplicando torque entre 2,5 Nm e 3 Nm.

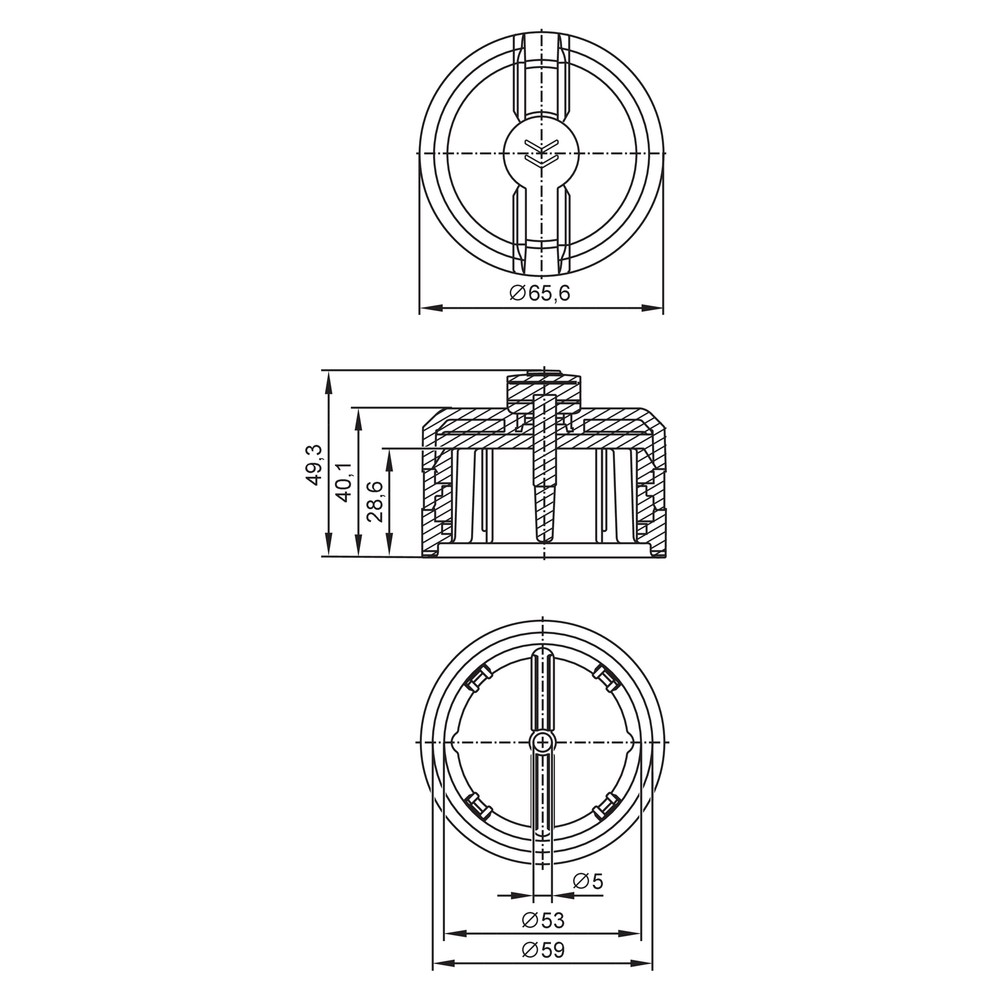

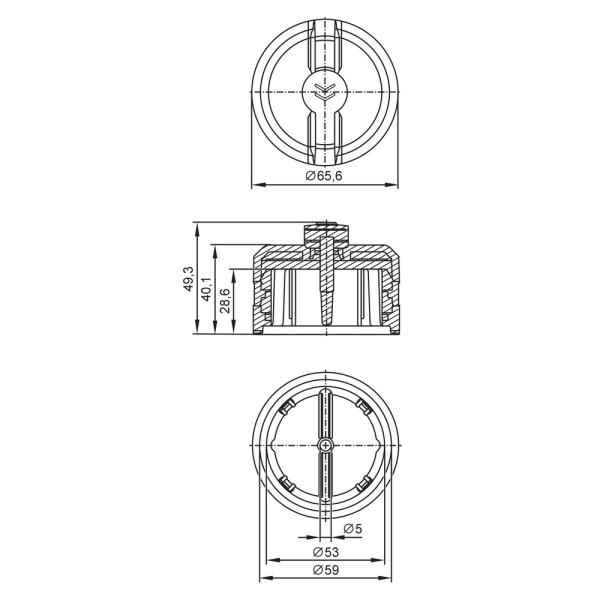

Desenho Dimensional

ACESSÓRIOS

1x Parafuso de cabeça redonda (M6 x 25 mm) em aço inoxidável EN ISO 7380-2:2011

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Movimentação indesejada da came ou trinca no material.	Torque de fixação insuficiente ou excessivo.	Utilizar torquímetro para verificar o aperto entre 2,5 e 3 Nm.
O sensor não detecta a posição ou envia sinal intermitente.	Desalinhamento axial durante a montagem.	Verificar se a came está centralizada corretamente em relação ao eixo do atuador.
Interferência mecânica ou incapacidade do sensor detectar a came.	Incompatibilidade de altura entre o eixo do atuador e a came.	Medir a altura da onda (30 mm) em relação ao ponto de montagem.
Dificuldade na instalação ou folga no encaixe.	Acúmulo de detritos ou oxidação na interface.	Limpar a superfície de acoplamento e verificar integridade da rosca M6.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho de Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este componente e para qual finalidade é utilizado?

A came de comutação E12724 é um componente mecânico projetado para acoplamento em atuadores pneumáticos ou manuais, permitindo o monitoramento de posição através de sensores PUCK.

Quais itens acompanham a embalagem deste produto?

O produto acompanha uma unidade da came de comutação e um parafuso de cabeça redonda em aço inoxidável (M6 x 25 mm) para fixação.

Este modelo é compatível com motores elétricos?

Não, este componente é restrito a interfaces mecânicas em acionadores pneumáticos ou atuadores manuais conforme normas VDI/VDE 3845 e ISO 5211 / DIN 3337, não sendo aplicável para motores elétricos.

Existem restrições de montagem para este produto?

Não deve ser instalado em atuadores que não possuam a interface de montagem padrão VDI/VDE 3845 ou onde a altura do eixo e o padrão de furação divergem das especificações técnicas fornecidas (30 mm de altura e 80 mm de distância entre furos).

Como diagnosticar falhas de detecção com esta came?

O sintoma comum é o desalinhamento ou falta de sinal no sensor. Verifique se o torque de aperto está entre 2,5 e 3 Nm e se o componente não apresenta deformações físicas ou desgaste excessivo.

O sensor não comuta corretamente, o que pode ser a causa?

Pode indicar falha na montagem mecânica. Verifique o alinhamento central da came com o eixo do atuador e garanta que não haja folgas após o aperto do parafuso.

É necessário adquirir um kit completo para substituir esta peça?

Este produto é fornecido como peça avulsa, permitindo a reposição direta do item danificado sem a necessidade de adquirir kits completos de automação.

Como decidir entre este modelo e outros tamanhos de came?

A escolha deve ser baseada no diâmetro do atuador e no padrão de furação. Se o seu atuador requer interface de 65,6 mm e segue a norma VDI/VDE 3845, este é o modelo especificado; caso o diâmetro seja diferente, consulte a linha de cames compatível com o tamanho do seu equipamento.

Quais os cuidados básicos durante a instalação?

Certifique-se de que a superfície do atuador esteja limpa e seca antes da instalação. Alinhe os orifícios, insira o parafuso e utilize uma chave adequada para aplicar o torque recomendado de 2,5 a 3 Nm.

Qual a procedência deste produto?

Este item é fornecido pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante com logística gerenciada e faturamento direto, conforme disponibilidade.

GLOSSÁRIO TÉCNICO

VDI/VDE 3845

Norma técnica alemã que define as dimensões para a montagem de acessórios em atuadores pneumáticos (Ref.: Área de aplicação).

ISO 5211

Padrão internacional que especifica os requisitos para a fixação de atuadores de válvulas de quarto de volta (Ref.: Área de aplicação).

PUCK

Design proprietário de came de comutação da IFM para integração otimizada com sensores de posição (Ref.: Modelo).

PA 6

Poliamida 6, material termoplástico de engenharia utilizado na fabricação do corpo da came devido à sua resistência mecânica (Ref.: Material).

Acionamento Oscilante

Tipo de atuador que realiza movimento parcial de giro, comum em válvulas industriais (Ref.: Aplicação).
