Cabo de Conexão USB IFM E12689

Pré-visualizar: E12689 IFM - Cabo de Conexão USB IFM Automação Industrial 1m PUR Blindado M12

E12689 IFM - Cabo de Conexão USB IFM Automação Industrial 1m PUR Blindado M12

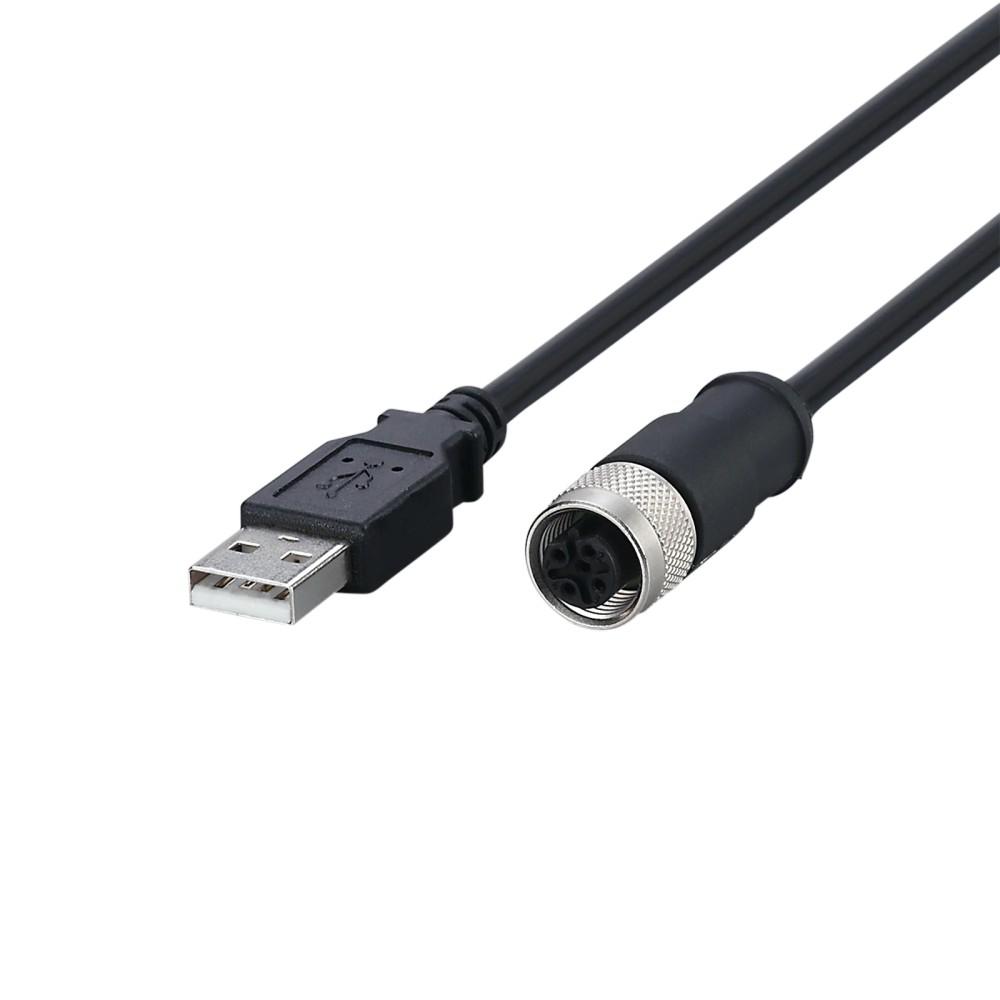

Imagem meramente ilustrativa

R$ 257,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12689
EAN: 4021179326339
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "E12689 IFM - Cabo de Conexão USB IFM Automação Industrial 1m PUR Blindado M12"

Destaques do Produto

Comprimento

1 m

Conexão USB

USB reto, 4 contatos; versão informada: USB 2.0 A

Conexão M12

M12 reto, codificação B, 5 contatos

Cabo

PUR, blindado, Ø 4,5 mm

Contatos do M12

Banhados a ouro

Dados elétricos

5 V DC; capacidade de carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12689 IFM — Cabo de conexão USB/M12, 1 m, PUR, blindado

O IFM E12689 é um cabo de conexão USB/M12 destinado a aplicações industriais e de automação. Possui 1 m de comprimento, revestimento em PUR e cabo blindado. Conta com conector USB reto de 4 contatos e soquete M12 reto, codificação B, com 5 contatos dourados. A ficha informa USB 2.0 A, tensão de operação de 5 V DC e capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12689
Tipo	Cabo de conexão USB/M12
Comprimento	1 m
Material do cabo	PUR
Blindagem	Cabo blindado
Diâmetro do cabo	4,5 mm
Conexão USB	1 × USB reto, 4 contatos
Conexão M12	1 × M12 reto, codificação B, 5 contatos dourados
Dados elétricos informados	5 V DC; capacidade de carga total de 4 A
Peso e embalagem	50,8 g; 1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam uma ligação entre a conexão USB e uma conexão M12 com as características indicadas na ficha.
Instalações em que 1 m de comprimento, cabo blindado de PUR e as conexões USB reta de 4 contatos e M12 reta codificada B sejam adequados.
Montagens compatíveis com os dados elétricos informados: 5 V DC e capacidade de carga total de 4 A.

⚠ Considere outro se precisa de:

Não selecione sem confirmar a compatibilidade do dispositivo e da função de cada conexão: a ficha não identifica modelos de equipamentos nem define funções de pinos.
Não use como substituto de um cabo com comprimento, codificação M12, número de contatos ou formato de conector diferentes sem validar a compatibilidade no equipamento e na documentação do fabricante.
Não trate a indicação de blindagem como uma especificação de grau de proteção ambiental: a ficha fornecida não informa classificação IP nem condições de exposição.

APLICAÇÕES E USO

Aplicação informada pelo fabricante nos dados fornecidos: conexão em aplicações industriais e de automação industrial. Verifique no datasheet do equipamento a compatibilidade das interfaces, a pinagem e os requisitos elétricos antes da ligação.
Possibilidade a validar: conexão entre um equipamento com interface USB correspondente e um dispositivo com conexão M12 codificada B, quando a configuração elétrica e funcional dos dois lados for compatível. A ficha do cabo não identifica dispositivos ou funções específicas.
Limitações documentais: não são informados grau IP, faixa de temperatura, raio de curvatura, protocolo de comunicação detalhado nem atribuição de pinos. Não presuma adequação a condições ambientais ou sistemas que dependam desses dados sem confirmação do fabricante.

COMO ESCOLHER

Antes de comprar o E12689 IFM — Cabo de conexão USB/M12, 1 m, PUR, blindado, verifique estes pontos:

Escolha o E12689 quando

A instalação requerer cabo USB/M12 de 1 m, revestimento PUR, blindagem, USB reto com 4 contatos e M12 reto com codificação B e 5 contatos, além de estar dentro dos dados elétricos informados.

Verifique antes de substituir outro cabo

Compare o tipo e a codificação M12, o número de contatos, a conexão USB, o comprimento e os requisitos elétricos do equipamento. A ficha não informa compatibilidade com modelos específicos nem atribuição dos pinos.

Busque uma especificação diferente quando

O equipamento exigir outro comprimento, outra codificação ou configuração de conectores, ou quando seus requisitos elétricos não corresponderem aos dados informados para este cabo. Confirme a alternativa na documentação do equipamento e do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Nome	Cabo de conexão USB IFM E12689	Identificação do produto na ficha do anúncio.
Fabricante	IFM	Marca informada no anúncio.
Código do produto / SKU / Part Number	E12689	Código de identificação do cabo.
GTIN	4021179326339	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de conexão USB	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	50,8 g	Massa informada para o produto.
Categoria	Tecnologia de conexão / cabos de conexão	Classificação indicada nos dados do produto.
NCM	8544.42.00	Código fiscal presente nos dados fornecidos.

Aplicação
Aplicação informada	Aplicações industriais e automação industrial	Uso descrito na ficha; não identifica modelos de equipamentos específicos.

Conexões e comunicação
Versão USB	USB 2.0 A	Indicação registrada nos atributos do produto; confirme a compatibilidade funcional com o equipamento.
Conector USB	1 × USB, reto; 4 contatos	Configuração de conexão indicada na ficha.
Soquete M12	1 × M12, reto; codificação B; 5 contatos dourados	Configuração mecânica e número de contatos indicados; a ficha fornecida não apresenta a pinagem.
Acabamento dos contatos	Banhados a ouro	A ficha informa contatos dourados, especificamente na descrição da conexão M12 e nos atributos do produto.

Dados elétricos
Tensão de operação	5 V DC	Valor de operação informado na ficha.
Capacidade de carga total	4 A	Capacidade indicada nos atributos; respeite os requisitos do equipamento conectado.
Classe de proteção	III	Classificação informada na ficha; consulte a documentação do fabricante para interpretação no sistema de instalação.

Dados mecânicos e construção
Comprimento	1 m	Comprimento total especificado para o cabo.
Material do revestimento	PUR	Material informado para o cabo.
Diâmetro do cabo	Ø 4,5 mm	Dimensão indicada na especificação do cabo.
Blindagem	Cabo blindado	Característica informada na ficha; não equivale a uma classificação IP.
Formato do conector USB	Reto	Configuração indicada para a conexão USB.
Formato da conexão M12	Reto	Configuração indicada para o soquete M12.

COMPATIBILIDADE

Comunicação

• Conexão USB; a ficha informa versão USB 2.0 A.

• A ficha não especifica protocolo de comunicação, dispositivo compatível ou função dos pinos. Verifique esses requisitos na documentação do equipamento conectado.

Conexões

Elétrica 1 × conector USB reto, 4 contatos; 1 × soquete M12 reto, codificação B, 5 contatos dourados. Dados elétricos informados: 5 V DC e capacidade de carga total de 4 A. A ficha não fornece atribuição dos pinos; confirme a ligação elétrica no datasheet e nos documentos do equipamento.

Processo Não se aplica como conexão de processo: trata-se de um cabo de conexão USB/M12. A interface mecânica M12 é especificada como reta e codificada B; a compatibilidade mecânica não confirma, por si só, a compatibilidade elétrica ou de comunicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão USB correspondente e soquete M12 reto, codificação B, com configuração de contatos compatível	✓	As configurações de conexão estão indicadas na ficha; confirme também a atribuição dos pinos e os requisitos elétricos no equipamento.
Ligação que requer comprimento de cabo de 1 m e cabo blindado com revestimento PUR	✓	O comprimento, o material e a blindagem constam na ficha do produto.
Equipamento que exige codificação M12 diferente de B ou outra configuração de contatos	✗	A conexão M12 do E12689 é especificada como codificação B, com 5 contatos. A ficha não declara compatibilidade com outras configurações.
Aplicação que exige confirmação de protocolo, dispositivo específico ou pinagem não documentada	✗	A ficha disponível não identifica protocolos além da indicação USB 2.0 A, dispositivos compatíveis nem atribuição de pinos; esses pontos precisam ser validados antes da ligação.
Aplicação cujos requisitos excedem os dados elétricos informados	✗	A ficha informa 5 V DC e capacidade de carga total de 4 A; não há base para afirmar adequação fora desses dados.

INSTALAÇÃO

Como instalar o E12689 IFM — Cabo de conexão USB/M12, 1 m, PUR, blindado

Confira no datasheet do E12689 e na documentação dos equipamentos se as conexões, a codificação M12, a pinagem e os requisitos elétricos são compatíveis.
Desenergize os equipamentos antes de conectar ou desconectar o cabo, seguindo os procedimentos de segurança da instalação.
Inspecione visualmente os conectores e o cabo; não utilize o conjunto se houver danos aparentes.
Alinhe o conector USB e a conexão M12 com suas respectivas interfaces, sem forçar o encaixe.
Conecte cada extremidade à interface correspondente e fixe o M12 conforme as instruções do equipamento; a ficha do cabo não informa torque de aperto.
Após a conexão, energize o sistema conforme o procedimento do equipamento e verifique se a comunicação ou função esperada está presente.

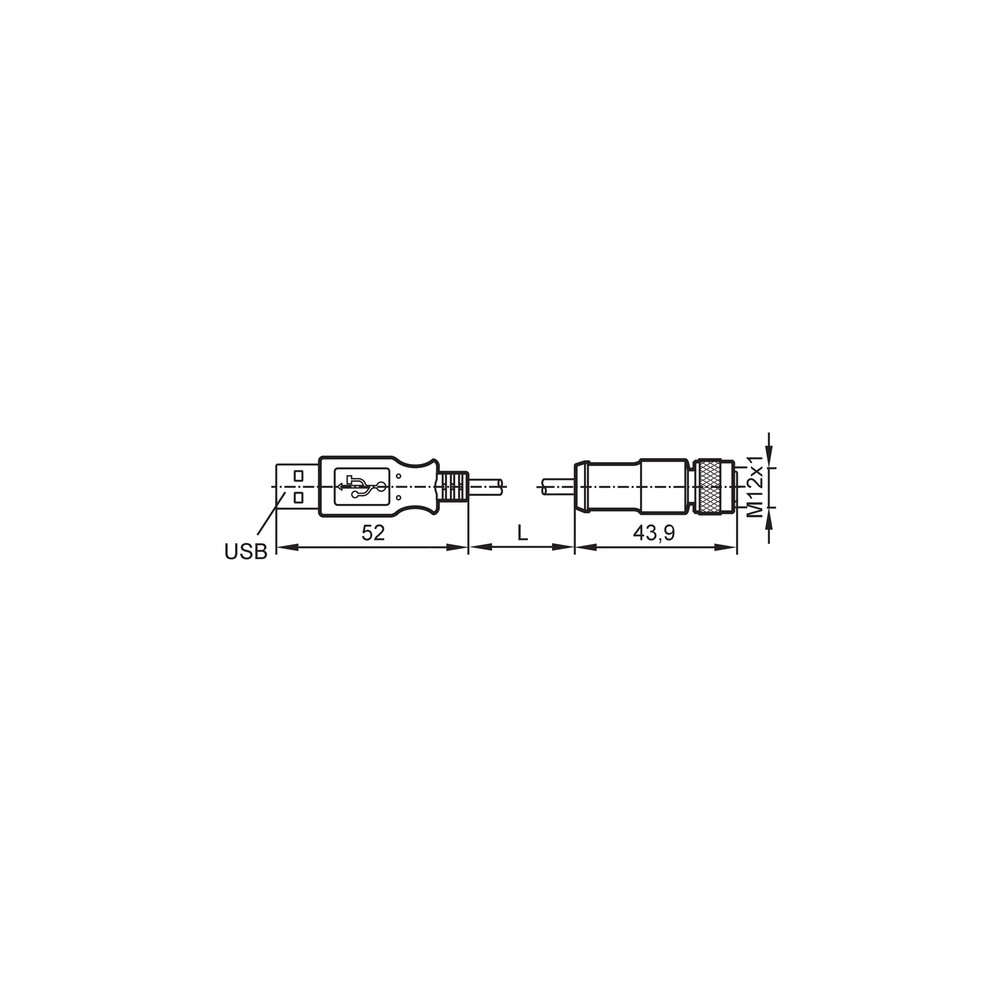

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não reconhece a conexão USB.	Interface USB, dispositivo ou requisito de comunicação incompatível; a ficha do cabo não identifica dispositivos nem protocolos específicos.	Confirme as interfaces exigidas pelo equipamento, a versão USB indicada na ficha e a configuração de contatos nos documentos dos dispositivos.
A conexão M12 não encaixa ou não pode ser fixada corretamente.	Codificação, configuração ou formato da conexão do equipamento diferente da conexão M12 reta codificada B do cabo.	Verifique visualmente a codificação e o número de contatos do soquete e do equipamento; não force o encaixe.
A ligação está montada, mas a função esperada não ocorre.	Pinagem ou função dos contatos incompatível com os equipamentos conectados; a ficha fornecida não apresenta atribuição dos pinos.	Compare a pinagem do E12689 no datasheet oficial com os diagramas dos equipamentos antes de substituir o cabo.
Há interrupção ou instabilidade na conexão.	Conector mal assentado ou dano visível no cabo ou nos contatos.	Desenergize o sistema, inspecione as extremidades e o revestimento, reconecte sem forçar e verifique novamente conforme o procedimento do equipamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12689 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12689 e para que serve?

É um cabo de conexão USB/M12 destinado a aplicações industriais e de automação. A ficha informa conexões USB reta e M12 reta codificada B; a compatibilidade funcional depende dos equipamentos conectados.

Quais são as conexões e a versão USB desse cabo?

Ele tem um conector USB reto de 4 contatos e um soquete M12 reto, codificação B, com 5 contatos dourados. A versão registrada na ficha é USB 2.0 A.

O que acompanha o produto?

A ficha informa 1 peça por embalagem. Não há indicação de acessórios adicionais incluídos.

Este cabo serve para um dispositivo M12 com codificação diferente de B?

A ficha especifica o soquete do cabo como M12 codificado B, com 5 contatos. Não há informação que confirme compatibilidade mecânica ou elétrica com outra codificação.

Posso usar este cabo em uma aplicação que exige mais de 5 V DC ou mais de 4 A?

A ficha informa operação a 5 V DC e capacidade de carga total de 4 A. Ela não confirma adequação a requisitos acima desses valores.

O cabo está conectado, mas o equipamento não é reconhecido. O que devo verificar?

Confirme se as interfaces e a função USB são compatíveis nos dois equipamentos. Verifique também a pinagem e a configuração dos contatos na documentação, pois a ficha do cabo não identifica dispositivos compatíveis.

A conexão M12 não encaixa; devo forçar ou trocar o cabo?

Não force o encaixe. Verifique se o equipamento exige codificação B e compare o formato e o número de contatos antes de decidir por outra configuração.

Como escolho entre este cabo e outro modelo?

Escolha o E12689 quando comprimento de 1 m, conexões USB e M12 codificada B, blindagem e dados elétricos informados atenderem ao projeto. Se algum desses requisitos diferir, compare as especificações do outro modelo com as interfaces e os requisitos do equipamento.

Como devo conectar o M12 sem danificar o cabo?

Alinhe a codificação e conecte sem forçar, seguindo as instruções do equipamento. A ficha fornecida não informa torque de aperto; consulte a documentação da interface para esse procedimento.

O E12689 tem pinagem ou diagrama de ligação disponível na ficha?

A ficha fornecida não apresenta atribuição de pinos nem um diagrama de ligação específico. Consulte o datasheet oficial e os documentos dos equipamentos conectados antes de energizar o conjunto.

GLOSSÁRIO TÉCNICO

M12 codificação B

Configuração de codificação mecânica especificada para a conexão M12 do cabo; a compatibilidade mecânica não garante, por si só, compatibilidade elétrica. (Ref.: soquete M12, codificação B)

Blindagem

Elemento de construção informado para o cabo; a ficha fornecida não especifica desempenho de blindagem nem grau de proteção ambiental. (Ref.: especificação do cabo)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do revestimento)

Contatos banhados a ouro

Acabamento indicado para os contatos da conexão M12. (Ref.: conexão elétrica — soquete M12)

Classe de proteção III

Classificação declarada para o produto nos dados fornecidos; sua aplicação deve ser interpretada conforme a documentação do fabricante e do equipamento. (Ref.: classe de proteção)
