Suporte de Montagem IFM E12674 Aço Inox 20-40mm

Pré-visualizar: E12674 IFM - Suporte de Montagem IFM Acionamentos Pneumáticos VDI/VDE Aço Inox 20-40mm

E12674 IFM - Suporte de Montagem IFM Acionamentos Pneumáticos VDI/VDE Aço Inox 20-40mm

Imagem meramente ilustrativa

R$ 612,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12674
EAN: 4021179319874
NCM do produto: 73269090

Destaques do Produto Interface de aplicação...mais

Fechar menu

Saiba mais sobre: "E12674 IFM - Suporte de Montagem IFM Acionamentos Pneumáticos VDI/VDE Aço Inox 20-40mm"

Destaques do Produto

Interface de aplicação

Acionamento pneumático VDI/VDE 3845

Altura do eixo

20, 30 ou 40 mm

Distância entre furos

80 × 30 mm ou 130 × 30 mm

Diâmetro de eixo adequado

> 38 mm

Materiais

Suporte em aço inoxidável 1.4404 (316L) e adaptador em alumínio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12674 IFM — Suporte de montagem para acionamentos pneumáticos VDI/VDE 3845, 20–40 mm

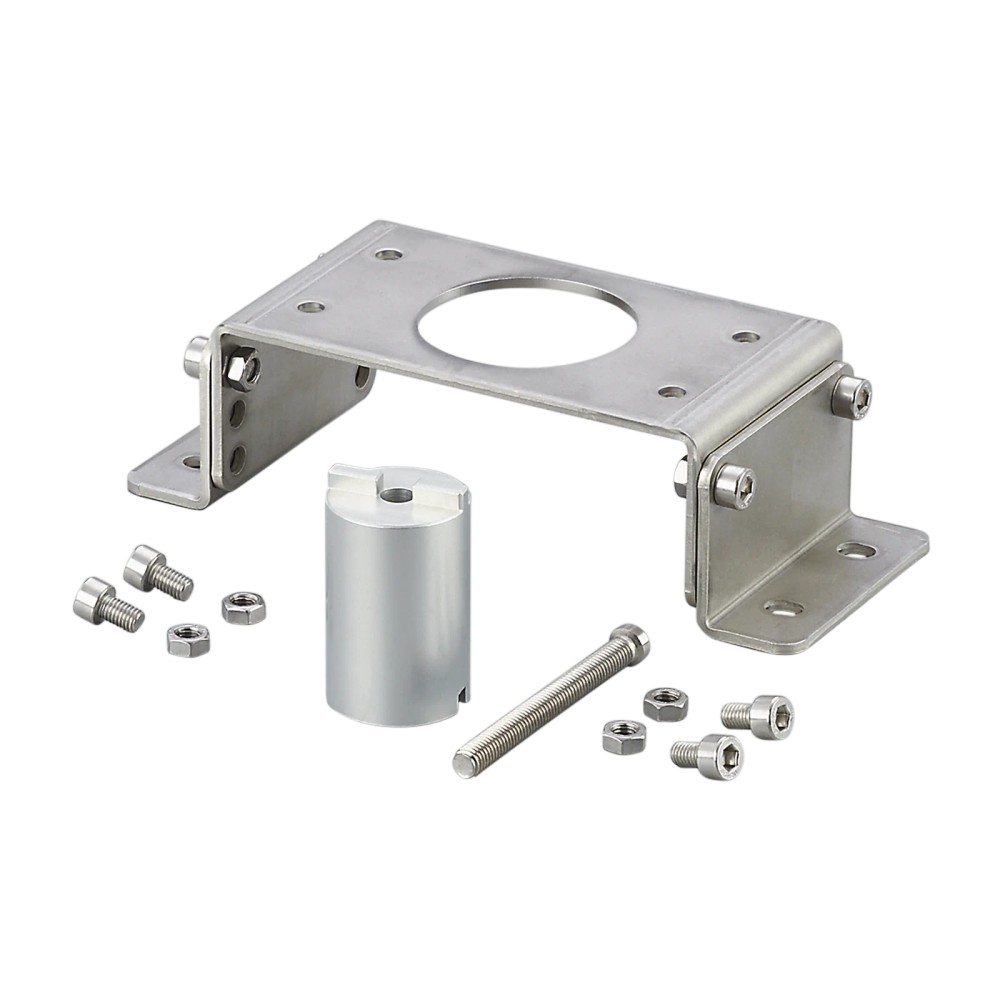

O E12674 é um suporte de montagem para interfaces mecânicas em acionamentos pneumáticos VDI/VDE 3845. O conjunto inclui suporte em U, adaptador de eixo e elementos de fixação. O suporte é de aço inoxidável 1.4404 (316L), e o adaptador é de alumínio; a altura do eixo indicada é 20, 30 ou 40 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Suporte de montagem
Modelo	E12674
Aplicação declarada	Interfaces mecânicas em acionamentos pneumáticos VDI/VDE 3845
Altura do eixo	20 / 30 / 40 mm
Distância entre furos	80 × 30 mm ou 130 × 30 mm
Diâmetro de eixo adequado	> 38 mm
Material do suporte	Aço inoxidável 1.4404 (316L)
Material do adaptador de eixo	Alumínio
Peso	471,5 g
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem mecânica de interfaces em acionamentos pneumáticos VDI/VDE 3845, observando a altura de eixo de 20, 30 ou 40 mm e as distâncias entre furos informadas.
Aplicações em que o diâmetro do eixo seja superior a 38 mm e a configuração de montagem corresponda às dimensões do conjunto.

⚠ Considere outro se precisa de:

Não selecionar sem conferir a interface, a altura do eixo e a distância entre furos do acionamento: a ficha não declara compatibilidade universal com atuadores.
Não usar como conexão elétrica, sensor ou componente de comando; trata-se de um suporte mecânico.

APLICAÇÕES E USO

Aplicação declarada: montagem de interfaces mecânicas em acionamentos pneumáticos VDI/VDE 3845; confirmar previamente altura do eixo, furação e diâmetro indicado.
Possibilidade de uso em uma montagem industrial específica depende da correspondência dimensional entre o suporte e o acionamento; a ficha não informa modelos de atuadores compatíveis nem condições ambientais de operação.

COMO ESCOLHER

Antes de comprar o E12674 IFM — Suporte de montagem para acionamentos pneumáticos VDI/VDE 3845, 20–40 mm, verifique estes pontos:

Escolha o E12674 quando

O acionamento pneumático utilizar interface mecânica VDI/VDE 3845 e a instalação corresponder às alturas de eixo de 20, 30 ou 40 mm, às distâncias entre furos de 80 × 30 mm ou 130 × 30 mm e ao diâmetro de eixo adequado superior a 38 mm.

Verifique outra configuração quando

As dimensões ou a interface do acionamento não coincidirem com os dados declarados. A ficha não identifica modelos específicos de atuador nem fornece uma lista de alternativas; confirme a geometria no datasheet e no desenho do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Suporte de montagem	Classificação declarada na ficha do produto.
Modelo / SKU / Part Number	E12674	Identificadores do produto.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Interfaces mecânicas em acionamentos pneumáticos VDI/VDE 3845	Uso declarado para o suporte.
GTIN	4021179319874	Identificador comercial informado na ficha.
Categoria	Acessórios / suporte de montagem	Classificação do item.

Dados mecânicos e dimensionais
Altura do eixo	20 / 30 / 40 mm	Configurações indicadas para seleção conforme o acionamento.
Distância entre furos	80 × 30 mm / 130 × 30 mm	Verificar correspondência com a furação da interface de montagem.
Diâmetro de eixo adequado	> 38 mm	Condição dimensional declarada para o eixo.
Peso	471,5 g	Massa informada para o produto.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.

Materiais e acabamento
Material do suporte	Aço inoxidável 1.4404 (316L)	Material especificado para o suporte de montagem.
Material do adaptador de eixo	Alumínio	Material especificado para o adaptador.
Cor	Prateado	Atributo visual informado no anúncio.
Acabamento	Metálico fosco	Atributo de acabamento informado no anúncio.

Composição e fixação
Composição do conjunto	Suporte em U; cilindro de montagem; parafusos; porcas	Composição geral informada no anúncio.
Parafuso incluso	1 parafuso M6 × 60 mm	Elemento de fixação incluído; o contexto identifica parafuso de sextavado interno em aço inoxidável.
Parafusos inclusos	8 parafusos M5 × 8 mm	Elementos de fixação incluídos; o contexto identifica parafusos de sextavado interno em aço inoxidável.
Porcas inclusas	8 porcas sextavadas M5	Elementos de fixação incluídos; o contexto identifica porcas em aço inoxidável.

Documentação e identificação aduaneira
NCM	7326.90.90	Código informado no contexto do produto.

COMPATIBILIDADE

Comunicação

• Não se aplica: o E12674 é um componente mecânico e não possui protocolo de comunicação especificado.

Conexões

Elétrica Não se aplica. A ficha não especifica conexão elétrica para este suporte de montagem.

Processo Interface mecânica para acionamentos pneumáticos VDI/VDE 3845; conferir dimensões e geometria do acionamento antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acionamento pneumático com interface mecânica VDI/VDE 3845 e dimensões correspondentes às configurações declaradas	✓	A aplicação declarada é a montagem em interfaces mecânicas VDI/VDE 3845; a adequação depende da correspondência dimensional.
Acionamento com altura de eixo de 20, 30 ou 40 mm, distância entre furos de 80 × 30 mm ou 130 × 30 mm e diâmetro de eixo superior a 38 mm	✓	Essas dimensões estão indicadas na ficha técnica do produto.
Instalação que exige conexão elétrica, sinais ou protocolo de comunicação pelo próprio E12674	✗	O produto é um suporte mecânico; a ficha não especifica função elétrica ou de comunicação.
Atuador cuja interface ou dimensões ainda não foram verificadas	✗	Sem conferir interface, altura, furação e diâmetro de eixo, não é possível confirmar a compatibilidade.

INSTALAÇÃO

Como instalar o E12674 IFM — Suporte de montagem para acionamentos pneumáticos VDI/VDE 3845, 20–40 mm

Confirme que a interface do acionamento é mecânica VDI/VDE 3845.
Confira no desenho do fabricante a altura do eixo, a distância entre furos e o diâmetro do eixo.
Compare as dimensões verificadas com as configurações declaradas para o E12674 antes de iniciar a montagem.
Posicione o suporte em U e o adaptador de eixo conforme a geometria da instalação e a documentação do fabricante.
Utilize os elementos de fixação inclusos correspondentes aos pontos de montagem; a ficha não informa torque de aperto.
Após fixar o conjunto, verifique o alinhamento e a firmeza mecânica antes de colocar o acionamento em serviço.

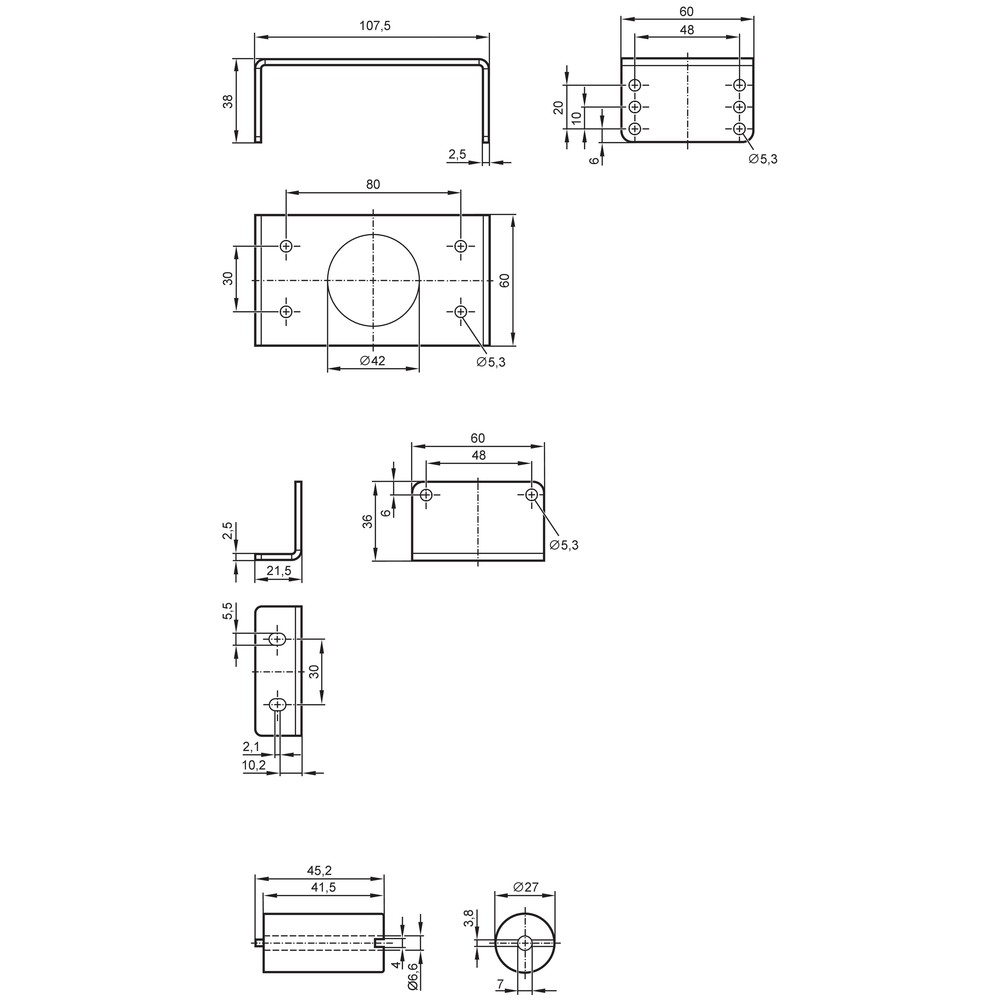

Desenho Dimensional

ACESSÓRIOS

1 parafuso de sextavado interno M6 × 60 mm, aço inoxidável
8 parafusos de sextavado interno M5 × 8 mm, aço inoxidável
8 porcas sextavadas M5, aço inoxidável
Suporte em U
Cilindro de montagem / adaptador de eixo em alumínio

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Os furos do suporte não coincidem com os pontos de fixação do acionamento.	A distância entre furos ou a interface do acionamento pode diferir das configurações declaradas.	Meça a furação do acionamento e compare com as dimensões de 80 × 30 mm e 130 × 30 mm no desenho dimensional.
O conjunto não se ajusta ao eixo do acionamento.	A altura ou o diâmetro do eixo pode não corresponder aos dados de seleção do suporte.	Confira a altura de 20, 30 ou 40 mm e verifique se o diâmetro de eixo é superior a 38 mm.
O suporte fica desalinhado após a montagem.	Posicionamento incorreto do suporte ou incompatibilidade dimensional entre a interface e os componentes montados.	Verifique a orientação e o alinhamento mecânico com o desenho dimensional e confirme novamente a geometria da interface.
A montagem apresenta folga ou fixação instável.	Elementos de fixação incorretos, ausentes ou não assentados adequadamente.	Confira a presença e o assentamento dos parafusos e porcas inclusos e inspecione os pontos de fixação antes de operar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12674 — PT-BR (Datasheet) Desenho em escala E12674 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12674 e em que acionamentos é usado?

É um suporte para interfaces mecânicas em acionamentos pneumáticos VDI/VDE 3845. A compatibilidade com um acionamento específico depende da conferência das dimensões de montagem.

Quais dimensões preciso conferir antes de comprar?

Confira a altura do eixo, a distância entre furos e o diâmetro do eixo. A ficha informa alturas de 20, 30 ou 40 mm, furações de 80 × 30 mm ou 130 × 30 mm e diâmetro adequado superior a 38 mm.

O que acompanha o suporte?

O conjunto inclui suporte em U, cilindro de montagem/adaptador de eixo, um parafuso M6 × 60 mm, oito parafusos M5 × 8 mm e oito porcas M5.

Ele serve para um acionamento sem interface VDI/VDE 3845?

A aplicação declarada é para interfaces mecânicas VDI/VDE 3845. A ficha não confirma compatibilidade com outras interfaces, portanto confira o desenho e as dimensões antes de selecionar.

Posso usar o E12674 se a distância entre furos do meu atuador for diferente?

A ficha só declara as configurações de 80 × 30 mm e 130 × 30 mm. Se a furação do atuador for diferente, a compatibilidade não está confirmada; consulte o desenho técnico do fabricante.

O suporte pode causar folga mesmo com o modelo correto?

Sim, uma montagem com folga pode ocorrer se os elementos de fixação não estiverem assentados ou se as dimensões tiverem sido verificadas incorretamente. Confira a furação, o alinhamento e a presença dos parafusos e porcas inclusos.

O que verificar se os furos não alinham durante a instalação?

Confira se a interface é VDI/VDE 3845 e meça a distância entre furos do acionamento. Compare o resultado com as configurações indicadas e consulte o desenho dimensional.

É melhor comprar o conjunto ou procurar parafusos e suporte separadamente?

O E12674 é fornecido como conjunto de montagem com suporte, adaptador e elementos de fixação listados. A ficha não especifica a disponibilidade nem a compatibilidade de peças avulsas.

Como decidir entre o E12674 e outro suporte?

Selecione o E12674 quando a interface e as dimensões do acionamento coincidirem com os dados declarados. Se não coincidirem, escolha apenas após confirmar a geometria de outra opção na documentação do fabricante.

Quais cuidados devo tomar na instalação?

Verifique interface, altura do eixo, furação e diâmetro antes de fixar o conjunto. A ficha não informa torque de aperto; consulte a documentação do fabricante para esse dado.

GLOSSÁRIO TÉCNICO

VDI/VDE 3845

Referência da interface mecânica indicada para montagem em acionamentos pneumáticos. (Ref.: aplicação declarada do E12674.)

Altura do eixo

Dimensão de montagem do eixo considerada na seleção do suporte. (Ref.: 20 / 30 / 40 mm.)

Distância entre furos

Medida entre os pontos de fixação que deve corresponder à interface do acionamento. (Ref.: 80 × 30 mm / 130 × 30 mm.)

Aço inoxidável 1.4404 (316L)

Material especificado para o suporte de montagem. (Ref.: material do suporte.)

Diâmetro de eixo adequado

Condição dimensional declarada para selecionar o suporte em relação ao eixo. (Ref.: > 38 mm.)
