E12673 IFM - Conector Macho M12 IFM Automação Industrial Codificação L IP67 16A

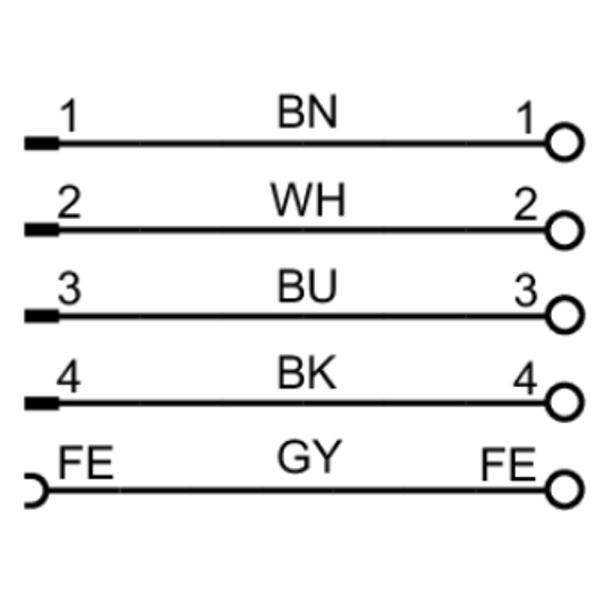

Imagem meramente ilustrativa

R$ 304,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12673
EAN: 4021179323406
NCM do produto: 85369090

Destaques do Produto Código do produto...mais

Fechar menu

Saiba mais sobre: "E12673 IFM - Conector Macho M12 IFM Automação Industrial Codificação L IP67 16A"

Destaques do Produto

Código do produto

E12673

Codificação M12

Número de contatos

Corrente total máxima informada

16 A

Faixa de seção dos condutores

1,5…2,5 mm²; até 1,5 mm² com mangas para terminal de fio

Diâmetro do revestimento do cabo

Ø 8…13 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

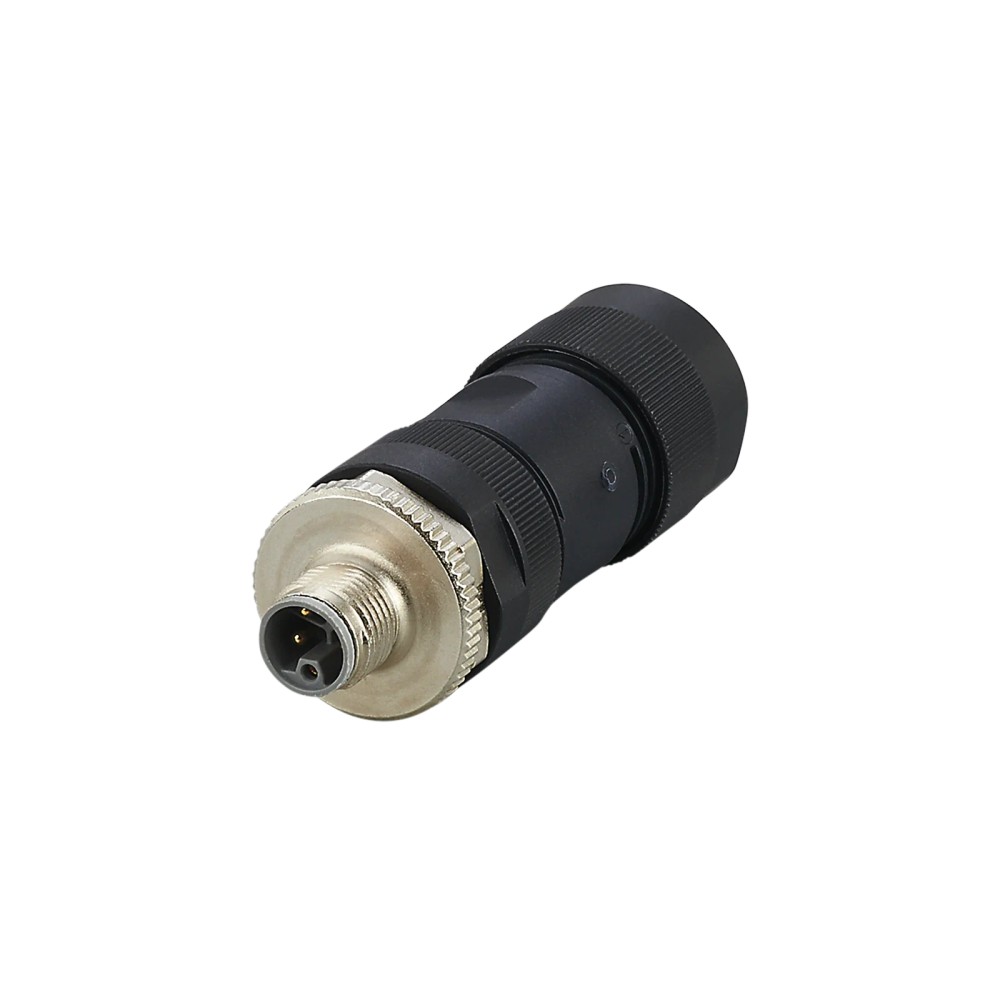

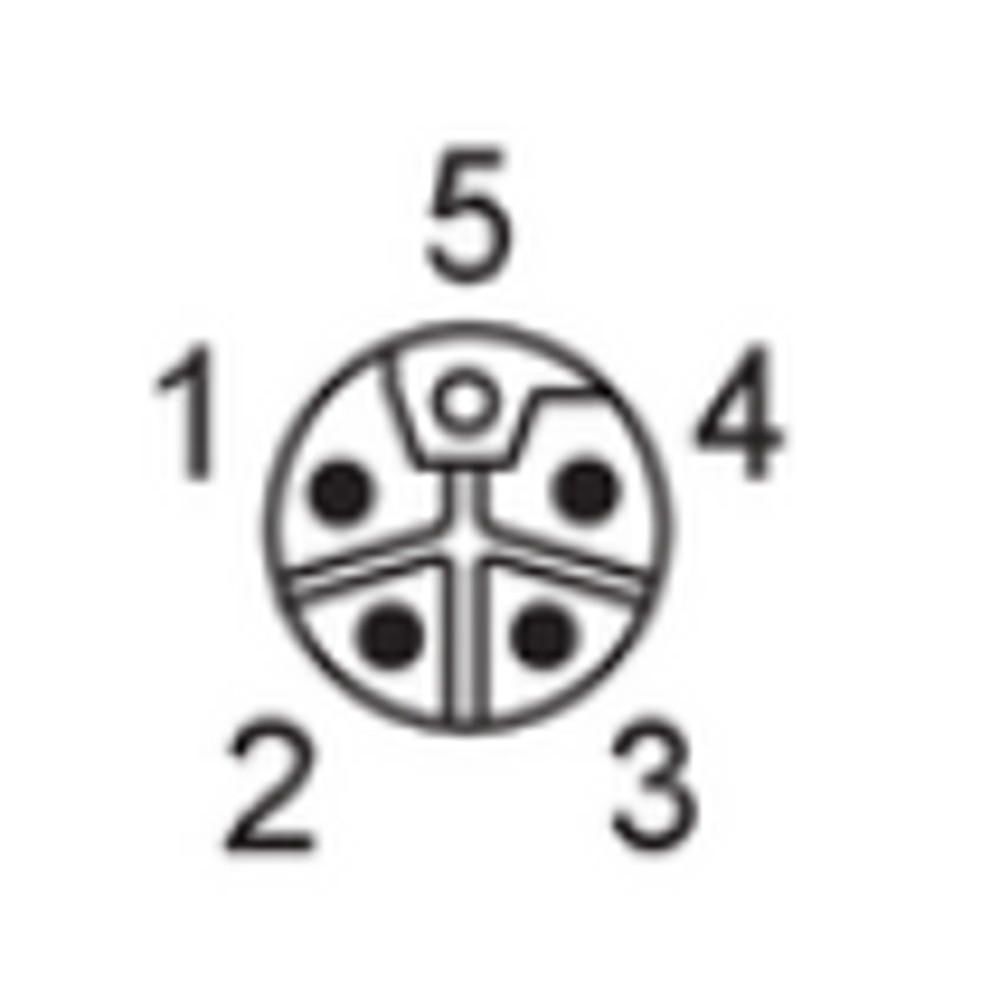

Sobre o E12673 IFM – Conector macho M12 reto, codificação L, IP67, 16 A

O E12673 é um conector macho M12 plugável e confeccionável, destinado à alimentação de módulos de campo. Possui codificação L, cinco contatos dourados e grau de proteção IP67. A conexão elétrica é feita por terminais parafusados, com capacidade de carga total de 16 A e tensão de operação inferior a 63 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Conector macho plugável e confeccionável
Conexão do conector	M12, reto
Codificação	L
Contatos	5, dourados
Grau de proteção	IP67
Capacidade de carga total	16 A
Tensão de operação	< 63 V DC
Terminais parafusados	1,5…2,5 mm²; máx. 1,5 mm² com mangas para terminal de fio
Diâmetro do revestimento do cabo	Ø 8…13 mm
Dimensões	Ø 25 mm / comprimento 76 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Alimentação de módulos de campo em aplicações industriais, conforme aplicação indicada na ficha do produto.
Montagens que exijam conexão M12 reta, codificação L e cinco contatos, desde que o equipamento correspondente tenha interface compatível.
Instalações que atendam à faixa de seção dos condutores, ao diâmetro de cabo e aos limites elétricos especificados.

⚠ Considere outro se precisa de:

Não selecione para equipamentos cuja interface M12 tenha codificação ou disposição de contatos diferente; a compatibilidade deve ser confirmada no equipamento e no esquema do fabricante.
Não use fora dos limites declarados: tensão de operação inferior a 63 V DC, capacidade total de 16 A e condições de montagem especificadas.
Não aplique a cabos com revestimento fora de Ø 8…13 mm ou a condutores fora da seção permitida nos terminais.

APLICAÇÕES E USO

Uso indicado pelo fabricante: alimentação de módulos de campo em instalações industriais e de automação. A conexão exige correspondência da codificação L, dos cinco contatos e da pinagem do dispositivo conectado.
Possibilidade de aplicação: montagem de um cabo confeccionado em campo, desde que os condutores, o diâmetro do revestimento, a tensão e a carga total respeitem os valores declarados. A pinagem deve ser confirmada no esquema do equipamento.
O produto especifica IP67 e temperatura ambiente de -40…85 °C; as condições de instalação e a montagem correta devem ser verificadas na documentação do fabricante. A ficha não informa protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o E12673 IFM – Conector macho M12 reto, codificação L, IP67, 16 A, verifique estes pontos:

Escolha o E12673 quando

A aplicação for alimentação de módulos de campo e exigir conector macho M12 reto, codificação L, cinco contatos, terminais parafusados e os limites elétricos e dimensionais indicados.

Verifique outra configuração quando

O equipamento exigir outra codificação, número de contatos ou geometria de conector, ou quando o cabo não atender às dimensões e seções aceitas. Confirme a pinagem e os requisitos do equipamento no datasheet antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do produto no anúncio.
Modelo	E12673	Código de referência do produto.
Tipo de produto	Conector macho plugável e confeccionável	Componente de tecnologia de conexão.
Aplicação indicada	Alimentação dos módulos de campo	Aplicação declarada nos dados do produto.
Categoria de aplicação	Aplicações industriais e automação industrial	Contexto de uso informado.

Dados elétricos
Tensão de operação	< 63 V DC	Limite de operação informado; não exceder.
Capacidade de carga total	16 A	Valor máximo total declarado para a carga.
Contatos	5, dourados; contatos banhados a ouro	Quantidade e acabamento dos contatos elétricos.
Terminais parafusados	1,5…2,5 mm²; máx. 1,5 mm² com mangas para terminal de fio	Faixas de seção dos condutores para ligação.

Conexão elétrica e interface
Tipo de conexão	1 × M12, macho, reto	Interface e geometria do conector.
Codificação	L	Chaveamento da interface M12; deve corresponder à conexão do equipamento.
Diâmetro do revestimento do cabo	Ø 8…13 mm	Faixa informada para o cabo na conexão.

Condições ambientais
Grau de proteção	IP67	Grau de proteção declarado; a ficha não detalha condições de instalação ou exposição.
Temperatura ambiente	-40…85 °C	Faixa de temperatura ambiente informada.

Dados mecânicos e materiais
Dimensões	Ø 25 mm / comprimento 76 mm	Dimensões indicadas para o componente.
Corpo	PA	Material do corpo informado na ficha.
Material da porca de bloqueio	Zinco moldado sob pressão, niquelado	Material declarado para o bloqueio.
Cor e acabamento	Preto e metálico; corpo em polímero texturizado e rosca metálica	Descrição visual do anúncio.
Formato	Cilíndrico	Geometria informada no anúncio.
Peso	43,05 g	Peso informado nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

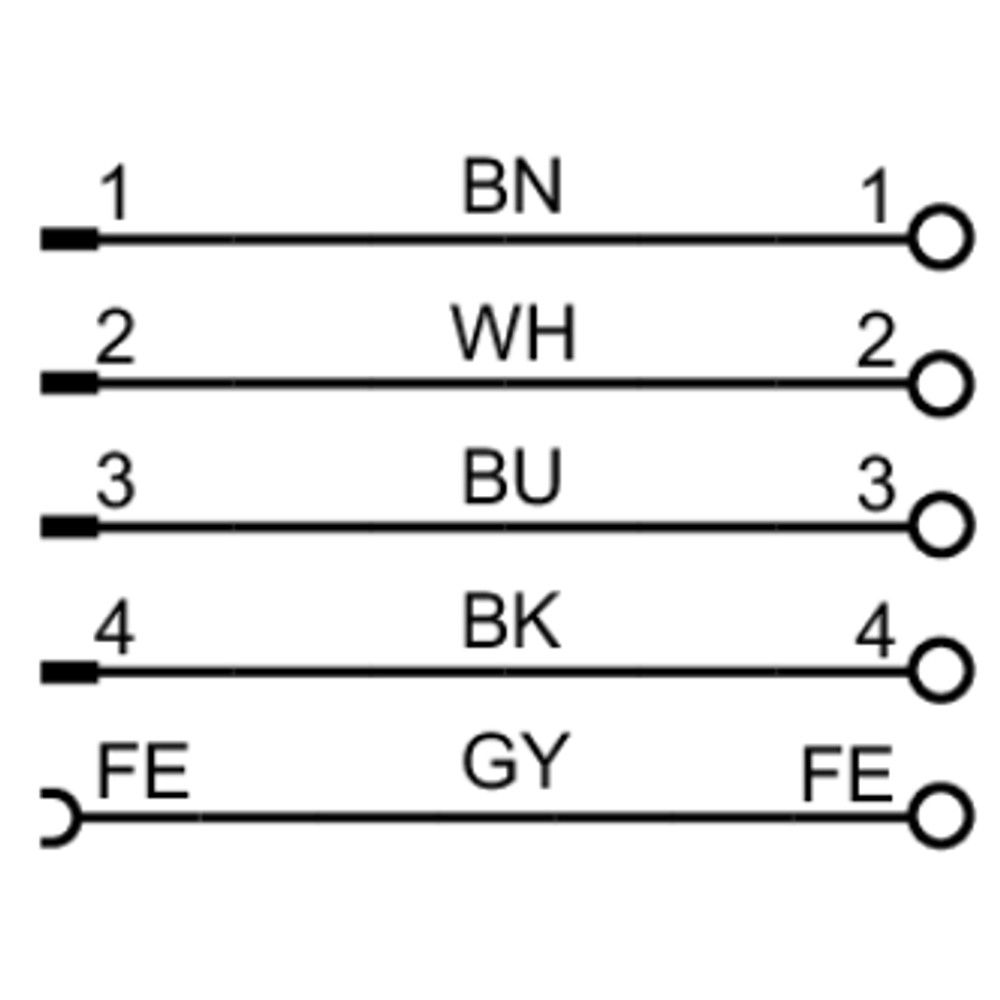

Elétrica Terminais parafusados para condutores de 1,5…2,5 mm²; máx. 1,5 mm² com mangas para terminal de fio. Revestimento do cabo: Ø 8…13 mm. Conector M12 macho reto, codificação L, cinco contatos dourados. Tensão de operação < 63 V DC; capacidade de carga total de 16 A. A ficha não especifica protocolo de comunicação nem pinagem funcional; verificar o esquema do equipamento conectado.

Processo Não aplicável: trata-se de um conector elétrico, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de módulos de campo com interface M12 codificação L e cinco contatos	✓	A ficha indica alimentação de módulos de campo e especifica conexão M12 reta, codificação L e cinco contatos; confirme a pinagem no equipamento.
Circuito com tensão de operação inferior a 63 V DC e carga total de até 16 A	✓	Esses são os limites elétricos informados para o produto; a instalação deve respeitar ambos.
Montagem com cabo de revestimento Ø 8…13 mm e condutores dentro das seções permitidas	✓	As dimensões do cabo e a seção dos condutores correspondem aos limites de conexão declarados.
Equipamento com codificação M12 ou número de contatos diferente	✗	A configuração declarada é codificação L e cinco contatos; compatibilidade mecânica e elétrica com outra configuração não está estabelecida.
Aplicação que exige protocolo de comunicação ou pinagem não identificados na ficha	✗	Não há protocolo nem atribuição de pinos especificados; é necessário validar o esquema do fabricante do equipamento.

INSTALAÇÃO

Como instalar o E12673 IFM – Conector macho M12 reto, codificação L, IP67, 16 A

Confirme que a conexão do equipamento é M12 compatível com codificação L e cinco contatos; valide a pinagem no esquema do equipamento.
Verifique que a tensão de operação seja inferior a 63 V DC e que a carga total não ultrapasse 16 A.
Selecione cabo com revestimento de Ø 8…13 mm e condutores de 1,5…2,5 mm²; com mangas para terminal de fio, respeite o máximo de 1,5 mm² informado.
Prepare e conecte os condutores aos terminais parafusados conforme a pinagem do fabricante do equipamento; não deduza a função dos pinos apenas pela codificação.
Monte o conector e o bloqueio sem danificar os componentes; a ficha não fornece torque de aperto, portanto consulte o datasheet ou a documentação do fabricante para esse valor.
Antes de energizar, inspecione a montagem e confirme continuidade, ausência de curto-circuito e correspondência dos pinos com o circuito conectado.

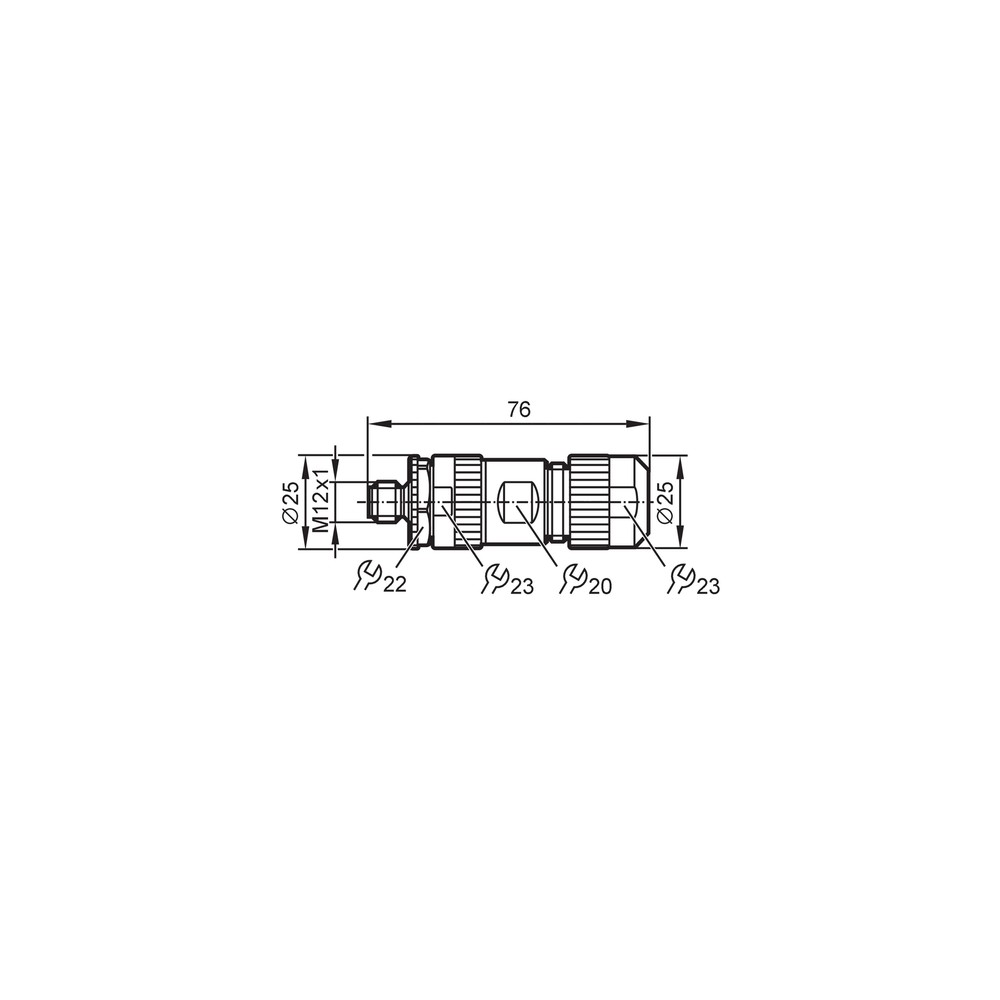

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo de campo não recebe alimentação após a montagem.	Possível ligação incorreta dos condutores ou incompatibilidade entre a pinagem do conector e a do equipamento.	Compare cada condutor com o esquema do equipamento e verifique continuidade e tensão nos contatos antes de substituir o conector.
A conexão não acopla ou não bloqueia corretamente.	Possível divergência de codificação, geometria ou interface entre o conector e o equipamento.	Confira se a interface do equipamento é M12 com codificação L e verifique o estado físico das roscas e superfícies de acoplamento.
A montagem do cabo não fica retida ou apresenta vedação inadequada.	O diâmetro do revestimento pode estar fora da faixa informada ou a montagem pode não corresponder às instruções do fabricante.	Meça o revestimento do cabo e confirme que está entre Ø 8 e 13 mm; consulte a documentação de montagem para os procedimentos de fechamento.
A conexão aquece ou há queda de alimentação sob carga.	Possível carga acima de 16 A, condutor fora da seção permitida ou terminação inadequada.	Meça a corrente e inspecione a seção e a fixação dos condutores nos terminais, respeitando os limites declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12673 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12673 e para que serve?

É um conector macho M12 plugável e confeccionável para alimentação de módulos de campo. Tem cinco contatos e codificação L.

O que preciso conferir para saber se ele conecta ao meu equipamento?

Confira a interface M12, a codificação L, os cinco contatos e a pinagem definida pelo fabricante do equipamento. A ficha não declara protocolo de comunicação.

O conector vem com cabo ou outros acessórios?

A ficha identifica o produto como conector confeccionável, mas não informa cabo ou acessórios incluídos. Confirme o conteúdo do fornecimento com o vendedor.

Ele serve para uma conexão M12 com outra codificação?

A ficha especifica codificação L. Não presuma compatibilidade com outra codificação; compare a interface e a pinagem do equipamento antes da seleção.

Posso usar este conector em uma aplicação acima de 63 V DC ou 16 A?

Não: os dados informam tensão de operação inferior a 63 V DC e capacidade de carga total de 16 A. Para requisitos fora desses limites, selecione uma conexão especificada para a aplicação.

Ele funciona com condutor de 2,5 mm² usando manga para terminal de fio?

A ficha permite 1,5…2,5 mm² nos terminais parafusados, mas limita a 1,5 mm² quando são usadas mangas para terminal de fio. Verifique a preparação do condutor conforme o datasheet.

O módulo não liga depois da montagem: o que verifico antes de trocar o conector?

Verifique primeiro a correspondência dos pinos com o esquema do equipamento, a continuidade e a tensão no circuito. Uma pinagem incorreta pode impedir a alimentação mesmo sem falha do conector.

O conector está aquecendo durante a operação; qual é a causa provável?

Confira se a corrente total excede 16 A e se os condutores e terminais estão dentro das especificações. Inspecione também a fixação dos fios antes de substituir o componente.

Devo comprar este conector ou um cabo já montado?

O E12673 é descrito como conector confeccionável, apropriado quando a montagem do cabo será feita com os requisitos compatíveis. Se precisar de uma solução pré-montada, verifique separadamente a disponibilidade de um cabo montado com codificação e pinagem adequadas.

Que cuidados devo ter ao instalar o E12673?

Use cabo com revestimento de Ø 8…13 mm e respeite as seções de condutor indicadas. Confirme a pinagem no esquema do equipamento e consulte o datasheet para detalhes de montagem não especificados nesta ficha.

GLOSSÁRIO TÉCNICO

Codificação L

Chaveamento mecânico da interface M12 usado para distinguir a configuração do conector; precisa corresponder à interface do dispositivo conectado.

IP67

Grau de proteção declarado para o produto; a montagem deve seguir as condições indicadas pelo fabricante.

Contato banhado a ouro

Acabamento superficial especificado para os contatos elétricos do conector.

Terminal parafusado

Tipo de terminação elétrica em que o condutor é fixado por parafuso, dentro das seções permitidas pelo fabricante.

Capacidade de carga total

Limite de corrente total indicado para o conector, que deve ser respeitado na aplicação.
