Soquete Confeccionável M12 IFM - Codificação L IP67

Pré-visualizar: E12672 IFM - Soquete Confeccionável M12 Automação Industrial 5 Pinos Codificação L IP67

E12672 IFM - Soquete Confeccionável M12 Automação Industrial 5 Pinos Codificação L IP67

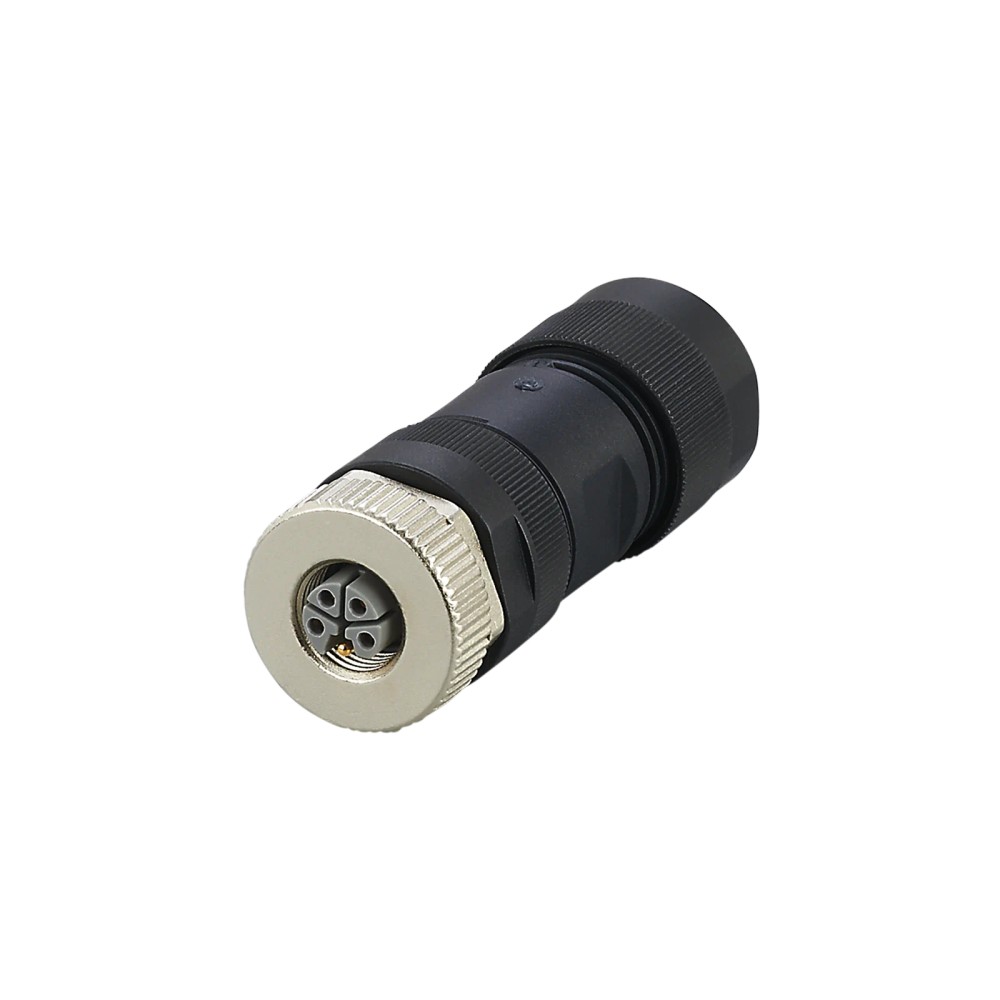

Imagem meramente ilustrativa

R$ 304,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12672
EAN: 4021179323390
NCM do produto: 85369090

Destaques do Produto Conexão mecânica M12,...mais

Fechar menu

Saiba mais sobre: "E12672 IFM - Soquete Confeccionável M12 Automação Industrial 5 Pinos Codificação L IP67"

Destaques do Produto

Conexão mecânica

M12, reta

Codificação

Número de contatos

Conexão dos condutores

Terminais parafusados; seção de 1,5 a 2,5 mm²

Proteção declarada

IP67

Capacidade de carga total

16 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete confeccionável IFM E12672 M12 reto, codificação L, 5 pinos, IP67

O IFM E12672 é um soquete confeccionável M12 reto para conexões em aplicações industriais e de automação. Possui codificação L, cinco contatos banhados a ouro e grau de proteção IP67. A conexão elétrica utiliza terminais parafusados, e a corrente nominal informada é de 16 A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão	1 × M12, reto
Codificação	L
Contatos	5, banhados a ouro
Grau de proteção	IP67
Corrente nominal	16 A
Tensão de operação	< 63 V DC
Temperatura ambiente	-40 a 85 °C
Dimensões	20 × 20 × 58 mm
Peso	53,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram um soquete M12 reto, confeccionável, com codificação L e cinco contatos.
Montagens em que os condutores possam ser conectados por terminais parafusados de 1,5 a 2,5 mm² e o revestimento do cabo seja compatível com Ø 8 a 13 mm.
Aplicações dentro dos limites informados de -40 a 85 °C, tensão inferior a 63 V DC e corrente nominal de 16 A.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão exigida não for M12 reta ou quando o equipamento exigir codificação diferente de L.
Não selecionar para requisitos de quantidade de contatos diferente de cinco ou de conexão do condutor incompatível com terminais parafusados de 1,5 a 2,5 mm².
Não usar fora dos limites declarados de temperatura, tensão e corrente. A ficha não informa compatibilidade com protocolos ou dispositivos específicos.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: conexões em aplicações industriais e de automação industrial.
Possibilidade de uso em montagens com condutores de 1,5 a 2,5 mm² e cabo com revestimento de Ø 8 a 13 mm, desde que os requisitos da instalação correspondam à ficha.
A operação deve respeitar a faixa de temperatura de -40 a 85 °C, a tensão inferior a 63 V DC e a corrente nominal de 16 A.
A ficha não especifica protocolo de comunicação, dispositivo de destino nem condições detalhadas de instalação para alcançar o grau IP67; valide esses requisitos na documentação oficial e na aplicação.

COMO ESCOLHER

Antes de comprar o Soquete confeccionável IFM E12672 M12 reto, codificação L, 5 pinos, IP67, verifique estes pontos:

Escolha o E12672 quando

A instalação exigir um soquete confeccionável M12 reto, codificação L e cinco contatos, com terminais parafusados para condutores de 1,5 a 2,5 mm². Confirme também o cabo, a aplicação elétrica e as condições ambientais frente aos limites publicados.

Busque outra configuração quando

O equipamento exigir outra codificação, orientação, quantidade de contatos ou método de conexão elétrica. A ficha não especifica dispositivos ou protocolos compatíveis; confirme a interface requerida no equipamento e na documentação do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca indicada no anúncio e na documentação do produto.
Modelo	E12672	Código do produto.
SKU	E12672	Identificador do anúncio.
GTIN	4021179323390	Identificador comercial informado.
Tipo de produto	Soquete confeccionável	Classificação do produto.
Quantidade por embalagem	1 peça	Unidade informada por embalagem.

Conexão e contatos
Conexão do soquete	1 × M12, reto	Interface mecânica indicada na ficha.
Codificação	L	Chaveamento identificado para correspondência com a contraparte.
Número de contatos	5	Quantidade de contatos indicada.
Material dos contatos	Banhado a ouro	Acabamento dos contatos informado pelo fabricante.
Conexão elétrica	Terminais parafusados, 1,5 a 2,5 mm²	Faixa de seção dos condutores informada para a ligação.
Revestimento do cabo	Ø 8 a 13 mm	Faixa de diâmetro do revestimento indicada para montagem.
Uso de mangas para terminal de fio	Máximo de 1,5	Limite transcrito da especificação fornecida; consultar a folha de dados para confirmar a unidade e a condição de aplicação.

Dados elétricos
Corrente nominal	16 A	Capacidade de carga total informada.
Tensão de operação	< 63 V DC	Limite declarado para tensão de operação; não extrapolar para outras condições.

Condições ambientais
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP67	Grau de proteção declarado; a ficha resumida não detalha condições de montagem ou ensaio.

Dados mecânicos e materiais
Material do invólucro	PA	Material informado para o corpo do soquete.
Material da porca	Zinco moldado sob pressão, niquelado	Material e acabamento da porca de bloqueio indicados na ficha.
Cor	Preto e prateado	Cores informadas no anúncio.
Formato	Cilíndrico	Formato indicado no anúncio.
Dimensões	20 × 20 × 58 mm	Dimensões informadas para o produto.
Largura	20 mm	Dimensão indicada no conjunto de dados.
Profundidade	20 mm	Dimensão indicada no conjunto de dados.
Comprimento	58 mm	Dimensão indicada no conjunto de dados.
Peso	53,2 g	Massa informada na ficha do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica; a compatibilidade com protocolos não pode ser confirmada apenas pelo conector.

Conexões

Elétrica Terminais parafusados para condutores de 1,5 a 2,5 mm²; revestimento do cabo Ø 8 a 13 mm. A ficha também indica máximo de 1,5 com mangas para terminal de fio. Cinco contatos; corrente nominal de 16 A; tensão de operação inferior a 63 V DC. Verifique a atribuição dos contatos e os requisitos elétricos do equipamento na folha de dados oficial.

Processo 1 × M12, reto, codificação L; conector fêmea conforme o título do anúncio. Confirme que a contraparte tenha geometria e codificação correspondentes.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com contraparte M12 de codificação L e cinco contatos	✓	A conexão indicada é M12 reta, codificação L, com cinco contatos; a compatibilidade final depende da correspondência da contraparte.
Instalação que requer condutores de 1,5 a 2,5 mm² e cabo com revestimento de Ø 8 a 13 mm	✓	Essas dimensões de conexão elétrica estão indicadas na ficha do produto.
Circuito em corrente contínua abaixo de 63 V e corrente dentro da capacidade nominal de 16 A	✓	A ficha informa tensão de operação < 63 V DC e capacidade de carga total de 16 A; valide as condições reais do circuito.
Equipamento que exige codificação diferente, orientação diferente ou quantidade de contatos diferente	✗	A ficha descreve codificação L, conexão reta e cinco contatos; esses requisitos não correspondem à configuração descrita.
Aplicação que depende de protocolo ou modelo de dispositivo específico	✗	A ficha não identifica protocolos nem dispositivos compatíveis; essa compatibilidade não está estabelecida pelos dados disponíveis.

INSTALAÇÃO

Como instalar o Soquete confeccionável IFM E12672 M12 reto, codificação L, 5 pinos, IP67

Confirme que a contraparte exige conexão M12 reta, codificação L e cinco contatos.

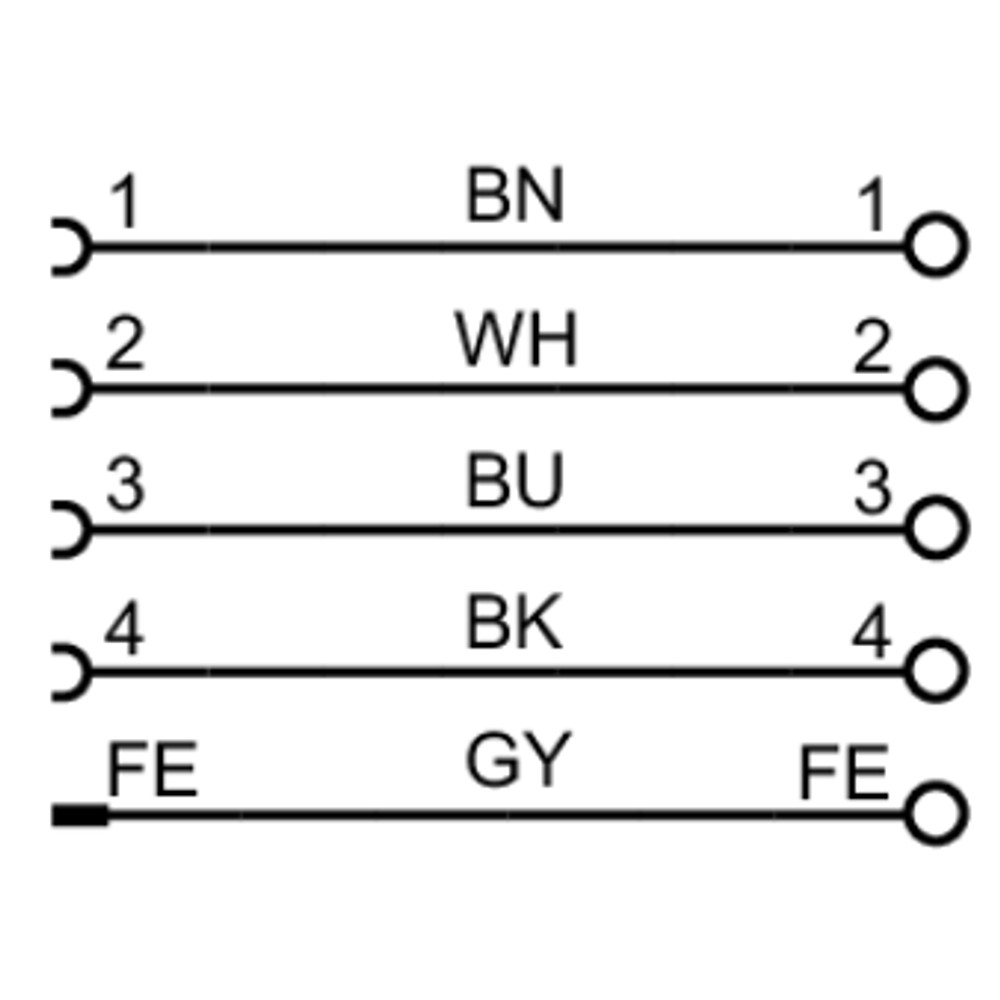

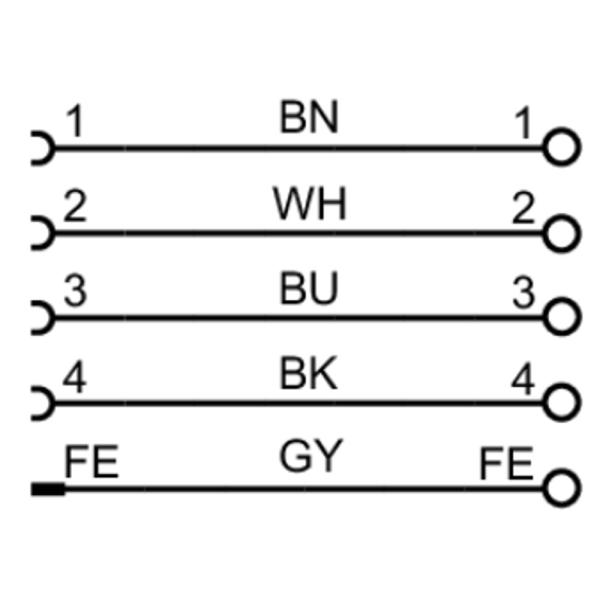

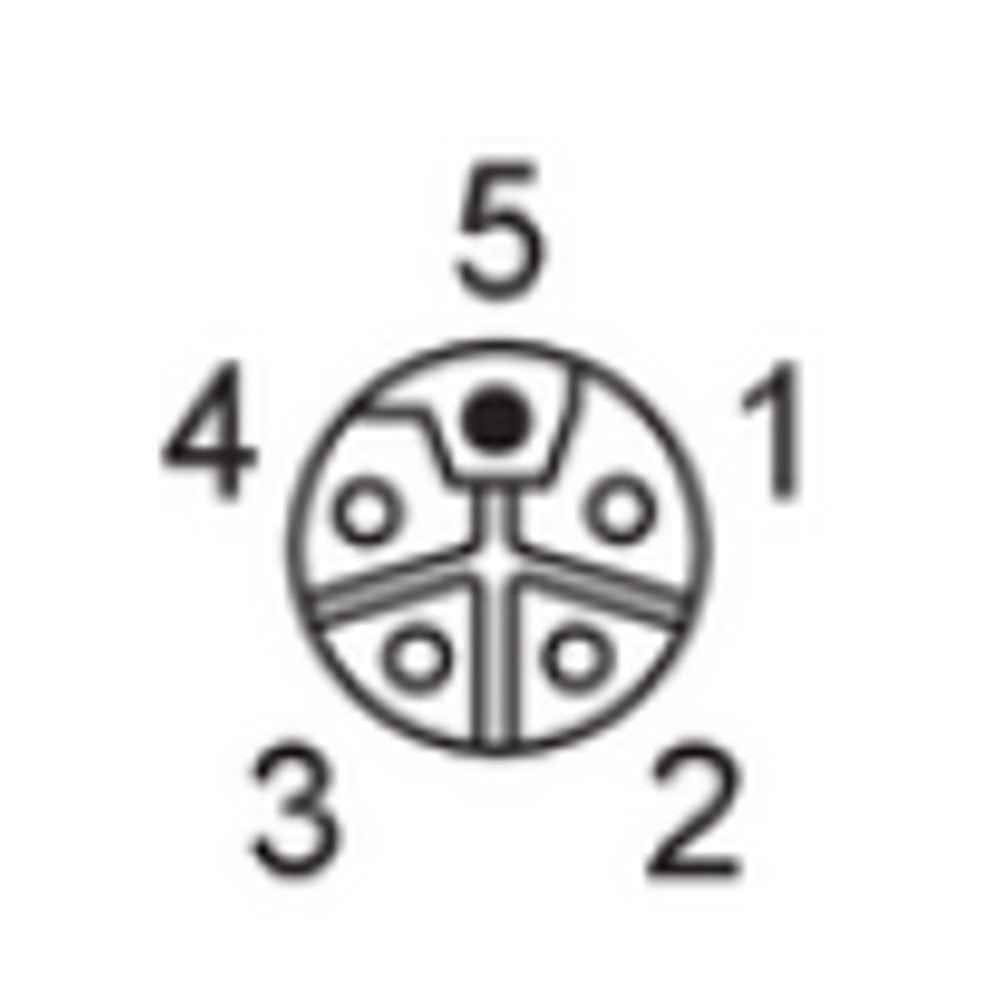

Verifique na documentação do equipamento a atribuição dos contatos antes de ligar os condutores.
Confirme que a seção dos condutores está entre 1,5 e 2,5 mm² e que o revestimento do cabo tem Ø 8 a 13 mm.
Prepare o cabo e os condutores conforme as instruções da folha de dados do fabricante; não presuma comprimentos de decapagem ou torque não informados aqui.
Conecte os condutores aos terminais parafusados de acordo com a atribuição de contatos validada.
Monte e verifique o conjunto conforme a documentação oficial, conferindo a compatibilidade da contraparte e as condições requeridas para a proteção da conexão.

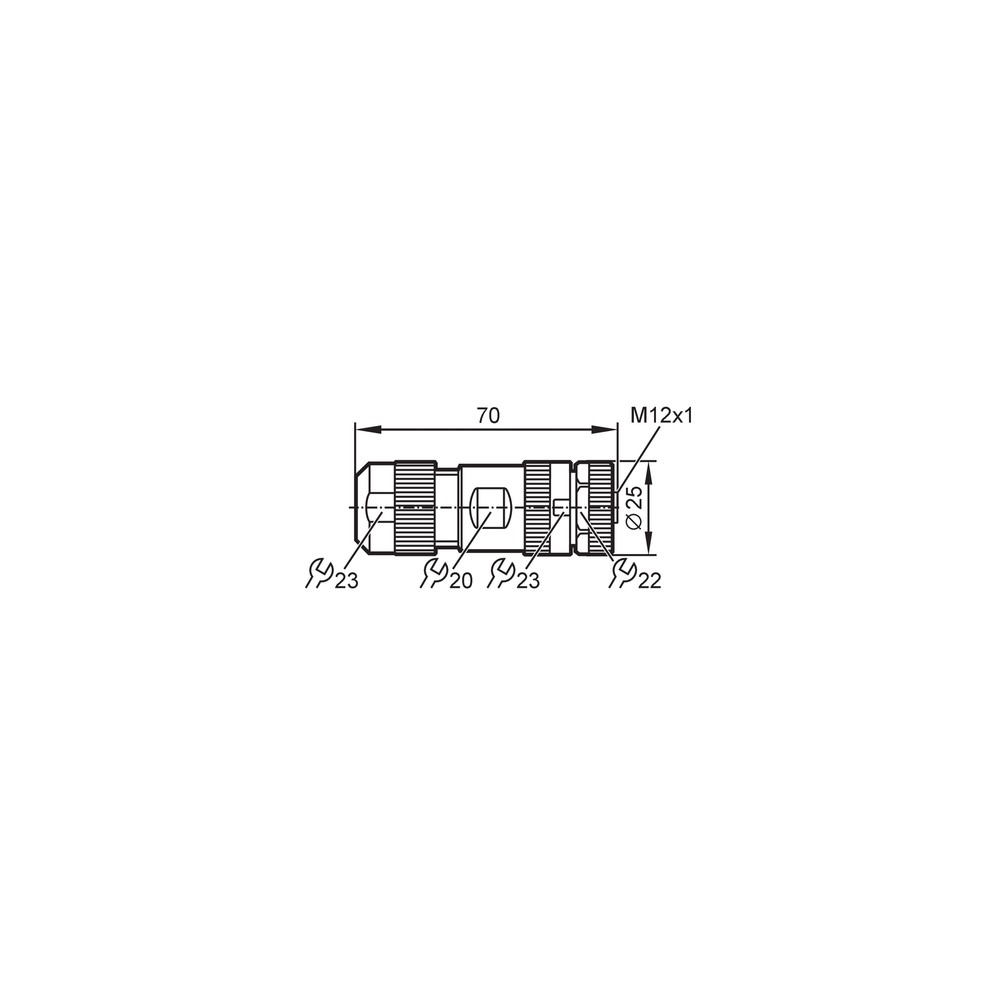

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A contraparte não acopla ou o bloqueio não fecha corretamente.	Codificação, orientação ou geometria da contraparte incompatível com M12 reto codificação L.	Compare a codificação e o formato da interface do equipamento com a ficha do E12672; não force o acoplamento.
A ligação elétrica fica instável ou um condutor não permanece preso.	Seção do condutor fora da faixa indicada ou conexão inadequada no terminal parafusado.	Desenergize o circuito e confira a seção do condutor, a preparação e o aperto conforme a documentação do fabricante.
O cabo não se ajusta ao conjunto de fixação.	Diâmetro do revestimento fora da faixa indicada de Ø 8 a 13 mm.	Meça o diâmetro externo do revestimento e compare com a faixa da ficha.
A conexão apresenta falha após exposição ambiental.	Montagem, acoplamento ou condição de uso pode não corresponder às condições necessárias para a proteção declarada; a ficha resumida não detalha o diagnóstico específico.	Inspecione o acoplamento e a montagem e consulte a folha de dados oficial para verificar as condições de instalação e proteção aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12672 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12672 e para que serve?

É um soquete confeccionável M12 reto, codificação L, destinado a conexões em aplicações industriais e de automação. A ficha indica cinco contatos e terminais parafusados.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele serve para qualquer conector M12?

Não se deve presumir compatibilidade com qualquer M12. A ficha especifica conexão reta, codificação L e cinco contatos; confirme a correspondência mecânica com a contraparte.

Posso usar este soquete em uma aplicação acima de 63 V ou 16 A?

A ficha informa tensão de operação inferior a 63 V DC e corrente nominal de 16 A. Ela não valida operação acima desses limites.

O conector não acopla; o que devo verificar antes de trocar?

Confira se a contraparte é M12 reta, de codificação L e com configuração de contatos compatível. Não force o acoplamento.

Um condutor fica solto no terminal; qual pode ser a causa?

Verifique se a seção está entre 1,5 e 2,5 mm² e se a ligação foi feita conforme as instruções do fabricante. Desenergize o circuito antes de inspecionar.

Devo comprar este soquete ou um cabo já montado?

O E12672 é descrito como soquete confeccionável, com terminais parafusados. Se a instalação requer um conjunto pronto ou outro tipo de conexão, compare com a especificação da alternativa e do equipamento; a ficha não inclui cabo montado.

Como confirmar se esta versão é a correta para meu equipamento?

Compare a conexão M12 reta, a codificação L, os cinco contatos e os requisitos elétricos do equipamento com a folha de dados. A ficha não identifica protocolos nem modelos de dispositivos compatíveis.

Que cuidados devo tomar na instalação?

Confirme a atribuição dos contatos e use condutores de 1,5 a 2,5 mm² com revestimento de cabo de Ø 8 a 13 mm. Siga a folha de dados para detalhes de preparação e montagem.

Como é feita a ligação elétrica do E12672?

A conexão elétrica é feita por terminais parafusados. Consulte a folha de dados oficial para a atribuição dos cinco contatos e os detalhes de montagem.

GLOSSÁRIO TÉCNICO

Codificação L

Chaveamento da interface M12 que deve corresponder à codificação da contraparte. (Ref.: codificação L)

Soquete confeccionável

Conector montado em campo, com ligação dos condutores nos terminais do soquete. (Ref.: terminais parafusados)

Grau de proteção IP67

Classificação de proteção declarada para o produto; as condições de montagem devem ser conferidas na documentação do fabricante. (Ref.: grau de proteção IP67)

Contato banhado a ouro

Contato elétrico com acabamento de ouro indicado na ficha do produto. (Ref.: material dos contatos)

Seção do condutor

Área transversal do condutor compatível com os terminais, expressa em milímetros quadrados. (Ref.: conexão elétrica de 1,5 a 2,5 mm²)
