Suporte de Montagem IFM E12628

Pré-visualizar: E12628 IFM - Suporte de Montagem IFM Atuadores Pneumáticos VDI/VDE 3845 30-50mm

E12628 IFM - Suporte de Montagem IFM Atuadores Pneumáticos VDI/VDE 3845 30-50mm

Imagem meramente ilustrativa

R$ 572,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12628
EAN: 4021179319669
NCM do produto: 73269090

Destaques do Produto Padrão mecânico...mais

Fechar menu

Saiba mais sobre: "E12628 IFM - Suporte de Montagem IFM Atuadores Pneumáticos VDI/VDE 3845 30-50mm"

Destaques do Produto

Padrão mecânico

VDI/VDE 3845

Diâmetro do eixo

> 38 mm

Alturas de eixo previstas

30, 40 ou 50 mm

Distâncias entre furos

80 x 30 mm ou 130 x 30 mm

Materiais

Suporte em aço inoxidável 1.4404 (316L); adaptador em alumínio

SKU

E12628

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Suporte de Montagem IFM E12628 para Atuadores Pneumáticos VDI/VDE 3845, alturas de eixo de 30/40/50 mm

O IFM E12628 é um suporte de montagem para interfaces mecânicas de acionamentos pneumáticos conforme VDI/VDE 3845. É destinado à montagem de atuadores pneumáticos, com opções de altura de eixo de 30, 40 ou 50 mm. O conjunto especifica suporte em aço inoxidável 1.4404 (316L), adaptador de eixo em alumínio e eixo com diâmetro superior a 38 mm.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12628
Marca	IFM
Tipo	Suporte de montagem
Padrão de interface mecânica	VDI/VDE 3845
Diâmetro de eixo adequado	> 38 mm
Alturas de eixo	30 / 40 / 50 mm
Distância entre furos	80 x 30 / 130 x 30 mm
Material do suporte	Aço inoxidável 1.4404 (316L)
Material do adaptador de eixo	Alumínio
Conteúdo da embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens mecânicas em acionamentos pneumáticos com interface VDI/VDE 3845, quando as dimensões do atuador e da montagem correspondem às medidas informadas para o E12628.
Aplicações cujo eixo tenha diâmetro superior a 38 mm e altura de eixo de 30, 40 ou 50 mm.
Montagens compatíveis com uma das distâncias entre furos informadas: 80 x 30 mm ou 130 x 30 mm.

⚠ Considere outro se precisa de:

Não selecionar sem conferir a interface mecânica e as dimensões do atuador: a ficha não confirma compatibilidade com padrões diferentes de VDI/VDE 3845.
Não considerar adequado para eixo de diâmetro igual ou inferior a 38 mm; o dado informado é diâmetro superior a 38 mm.
Não presumir compatibilidade com alturas de eixo ou distâncias entre furos diferentes das informadas sem validação dimensional no desenho do fabricante.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: montagem em interfaces mecânicas de acionamentos pneumáticos VDI/VDE 3845. A seleção depende da correspondência das dimensões do atuador com as alturas, diâmetros de eixo e distâncias entre furos especificadas.
Possibilidade de uso: integração mecânica de um atuador pneumático em uma montagem que corresponda ao padrão e às dimensões do suporte. Essa possibilidade deve ser confirmada comparando o desenho do atuador com o desenho dimensional do E12628; a ficha não identifica modelos específicos de atuadores compatíveis.
A ficha não informa faixa de temperatura, pressão, carga admissível ou condições ambientais de operação. Consulte a documentação do fabricante para validar esses requisitos antes da instalação.

COMO ESCOLHER

Antes de comprar o Suporte de Montagem IFM E12628 para Atuadores Pneumáticos VDI/VDE 3845, alturas de eixo de 30/40/50 mm, verifique estes pontos:

Escolha o E12628 quando

A montagem exigir interface mecânica VDI/VDE 3845 e os requisitos dimensionais coincidirem com eixo superior a 38 mm, altura de 30/40/50 mm e distância entre furos de 80 x 30 mm ou 130 x 30 mm.

Verifique outra opção ou valide com o fabricante quando

O atuador usar outro padrão de interface, tiver dimensões fora dos valores indicados ou quando o desenho da montagem não permitir confirmar o alinhamento. A ficha não identifica modelos alternativos nem confirma compatibilidade com dimensões diferentes.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM (ifm electronic)	Identificação do fabricante informada no anúncio.
Modelo / SKU / Part Number	E12628	Código de identificação do suporte.
GTIN	4021179319669	Identificador comercial informado na ficha.
Tipo de produto	Suporte de montagem	Acessório mecânico para montagem.
Aplicação declarada	Interfaces mecânicas em acionamentos pneumáticos VDI/VDE 3845	Padrão de referência declarado para a aplicação do produto.
Categoria	Acessórios / suporte de montagem	Classificação do produto na ficha.

Dados mecânicos e dimensionais
Compatibilidade de interface	VDI/VDE 3845	Padrão mecânico declarado; não representa conexão elétrica ou protocolo de comunicação.
Diâmetro de eixo adequado	> 38 mm	Limite dimensional informado para seleção.
Altura do eixo para acionamento de válvula	30 / 40 / 50 mm	Opções dimensionais declaradas na ficha.
Distância entre furos para elemento angular de montagem	80 x 30 mm / 130 x 30 mm	Padrões dimensionais informados; conferir correspondência com a montagem.
Peso	454,5 g	Massa informada para o produto; a variante do anúncio apresenta valor arredondado de 0,46 kg.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Materiais
Material do suporte de montagem	Aço inoxidável 1.4404 (316L)	Material especificado para o suporte.
Material do adaptador de eixo	Alumínio	Material especificado para o adaptador de eixo.
Material dos parafusos e porcas incluídos	Aço inoxidável	Material informado para os elementos de fixação incluídos.

Itens incluídos
Parafuso de sextavado interno	1 x M6 x 45 mm	Quantidade e dimensão informadas para o parafuso incluído.
Parafusos de sextavado interno	8 x M5 x 8 mm	Quantidade e dimensão informadas para os parafusos incluídos.
Porcas sextavadas	8 x M5	Quantidade e dimensão informadas para as porcas incluídas.

Dados comerciais e classificação
NCM	7326.90.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não aplicável: o E12628 é um suporte mecânico, sem conexão elétrica especificada na ficha.

Processo Não possui conexão de processo especificada. A aplicação indicada é uma interface mecânica para acionamentos pneumáticos VDI/VDE 3845.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Atuador pneumático com interface mecânica VDI/VDE 3845 e dimensões correspondentes às informadas	✓	O produto é descrito para interfaces mecânicas em acionamentos pneumáticos VDI/VDE 3845; a adequação dimensional deve ser confirmada no desenho do fabricante.
Eixo com diâmetro igual ou inferior a 38 mm	✗	A ficha especifica diâmetro de eixo adequado superior a 38 mm.
Montagem com altura de eixo de 30, 40 ou 50 mm e distância entre furos de 80 x 30 mm ou 130 x 30 mm	✓	Essas são as dimensões listadas para o produto; confirme a correspondência com o conjunto a instalar.
Atuador com outro padrão mecânico ou dimensões não informadas	✗	A ficha não confirma compatibilidade com outros padrões ou dimensões; é necessário comparar com o desenho técnico antes da seleção.

INSTALAÇÃO

Como instalar o Suporte de Montagem IFM E12628 para Atuadores Pneumáticos VDI/VDE 3845, alturas de eixo de 30/40/50 mm

Confirme que a interface mecânica do acionamento pneumático é VDI/VDE 3845 e compare as dimensões com o desenho do E12628.
Verifique se o diâmetro do eixo é superior a 38 mm e se a altura corresponde a 30, 40 ou 50 mm.
Confira se a distância entre furos necessária é 80 x 30 mm ou 130 x 30 mm, conforme a montagem.
Identifique as peças incluídas e selecione os elementos de fixação correspondentes ao arranjo previsto.
Posicione o suporte e o adaptador de eixo conforme o desenho do fabricante; alinhe os componentes antes de apertar os fixadores.
Após a montagem, confira o assentamento e o alinhamento mecânico. A ficha não fornece torques de aperto; consulte o datasheet ou o fabricante para esse dado.

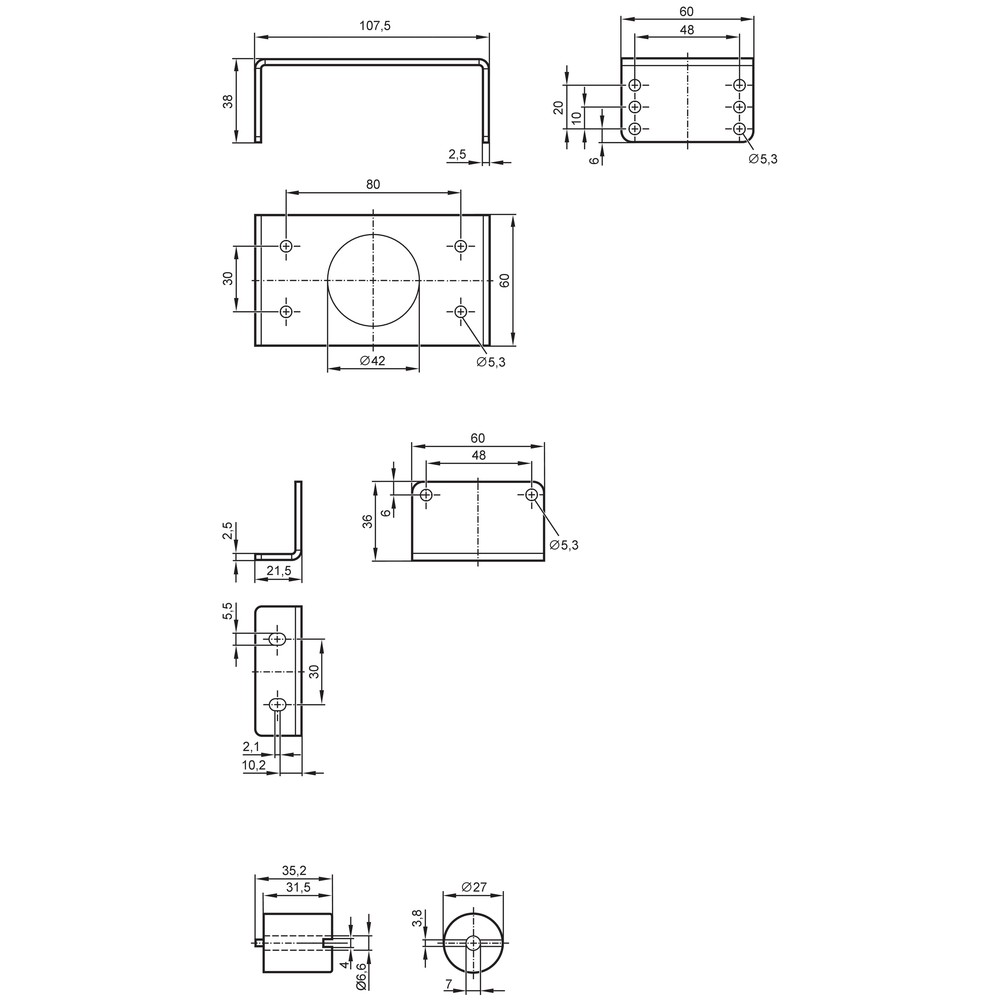

Desenho Dimensional

ACESSÓRIOS

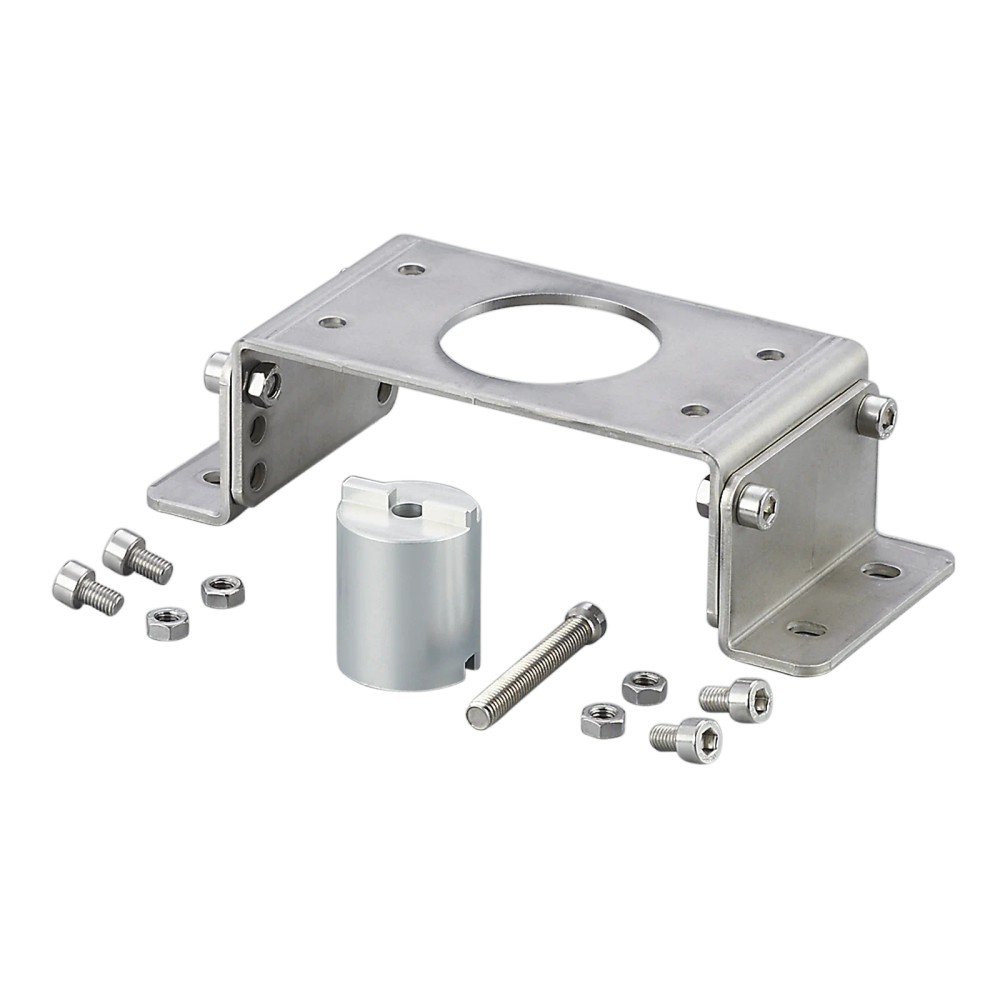

1 parafuso de sextavado interno M6 x 45 mm, aço inoxidável
8 parafusos de sextavado interno M5 x 8 mm, aço inoxidável
8 porcas sextavadas M5, aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Os furos do suporte não coincidem com os da montagem.	A distância entre furos ou o padrão mecânico do atuador pode diferir das dimensões informadas para o E12628.	Compare a interface e as distâncias entre furos do atuador com o desenho dimensional do suporte antes de forçar ou adaptar a montagem.
O adaptador de eixo não assenta corretamente.	O diâmetro do eixo ou a altura da montagem pode não corresponder aos requisitos dimensionais do produto.	Meça o diâmetro e a altura do eixo e compare com os valores da ficha: diâmetro superior a 38 mm e alturas de 30, 40 ou 50 mm.
A montagem fica desalinhada após o posicionamento.	O conjunto pode ter sido posicionado sem alinhar as superfícies e os furos antes do aperto, ou as dimensões da aplicação podem não corresponder.	Afrouxe a montagem conforme os procedimentos da instalação, confira o encaixe e o alinhamento pelo desenho do fabricante e reaplique a fixação adequada.
Há movimento ou fixação insuficiente no conjunto instalado.	Pode haver fixadores ausentes, incorretos ou montagem incompatível com as dimensões previstas; a ficha não especifica torque de aperto.	Confira a presença e a quantidade dos parafusos e porcas fornecidos, verifique o assentamento e consulte o fabricante para o torque aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12628 (PT-BR) (Datasheet) Desenho em escala IFM E12628 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12628 e em que tipo de montagem é usado?

É um suporte de montagem para interfaces mecânicas de acionamentos pneumáticos VDI/VDE 3845. A compatibilidade dimensional deve ser conferida com o atuador e o desenho do produto.

Quais dimensões do eixo e da montagem preciso conferir antes de comprar?

A ficha indica eixo com diâmetro superior a 38 mm, alturas de 30, 40 ou 50 mm e distâncias entre furos de 80 x 30 mm ou 130 x 30 mm.

O que acompanha o suporte?

A embalagem contém uma peça, além de um parafuso M6 x 45 mm, oito parafusos M5 x 8 mm e oito porcas M5, todos informados como aço inoxidável.

Este suporte serve para um eixo de 38 mm ou menor?

A ficha especifica diâmetro de eixo superior a 38 mm. Ela não confirma adequação para eixos de 38 mm ou menores.

Posso usar o E12628 em uma interface diferente de VDI/VDE 3845?

A ficha declara aplicação em interfaces mecânicas VDI/VDE 3845 e não confirma outros padrões. Para outra interface, valide as dimensões e a compatibilidade com o fabricante.

Os furos não alinham; isso significa que preciso trocar o suporte?

Não necessariamente: primeiro confirme o padrão mecânico e compare a distância entre furos da montagem com 80 x 30 mm ou 130 x 30 mm. Verifique também o desenho dimensional antes de concluir que o suporte está incorreto.

O adaptador não encaixa no eixo; o que devo verificar?

Meça o diâmetro e confira a altura do eixo, pois o produto especifica diâmetro superior a 38 mm e alturas de 30, 40 ou 50 mm. Se as dimensões corresponderem, consulte o desenho do fabricante para avaliar o posicionamento.

É melhor comprar o kit E12628 ou procurar as peças de fixação separadamente?

O E12628 é fornecido como uma peça e a ficha lista os fixadores incluídos. Se a montagem exigir peças diferentes ou adicionais, a ficha não confirma quais devem ser usadas; valide a necessidade com o desenho ou o fabricante.

Como devo instalar o suporte sem comprometer o alinhamento?

Compare primeiro a interface e as dimensões com o desenho do fabricante, posicione os componentes e confira o alinhamento antes de apertar. A ficha não informa torque de aperto, portanto consulte a documentação ou o fabricante para esse valor.

O suporte tem conexão elétrica ou exige ligação de cabos?

Não: o E12628 é um componente mecânico e a ficha não especifica conexão elétrica, pinagem ou diagrama de ligação.

GLOSSÁRIO TÉCNICO

VDI/VDE 3845

Padrão de referência da interface mecânica declarado para o suporte E12628 (Ref.: compatibilidade de interface).

Diâmetro de eixo

Medida transversal do eixo que deve ser considerada na seleção do adaptador (Ref.: diâmetro de eixo adequado superior a 38 mm).

Altura do eixo

Dimensão de montagem indicada para o acionamento de válvula (Ref.: 30 / 40 / 50 mm).

Distância entre furos

Medida entre os furos do elemento angular de montagem, usada para verificar o alinhamento dimensional (Ref.: 80 x 30 mm / 130 x 30 mm).

Aço inoxidável 1.4404 (316L)

Material especificado para o suporte de montagem (Ref.: material do suporte).
