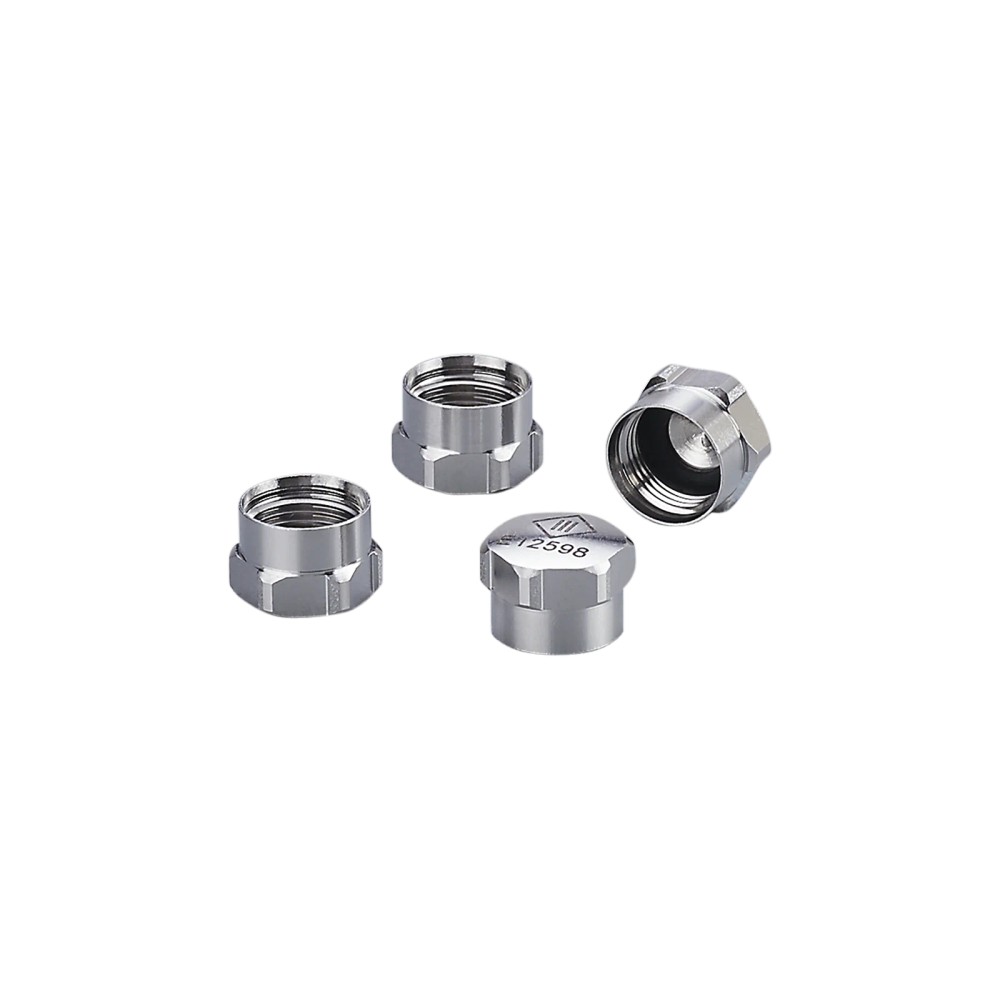

Tampa de Proteção M12 IFM - Aço Inox (4 Peças)

Pré-visualizar: E12598 IFM - Tampa de Proteção M12 Indústria Alimentícia Aço Inox 4 Peças

E12598 IFM - Tampa de Proteção M12 Indústria Alimentícia Aço Inox 4 Peças

Imagem meramente ilustrativa

R$ 141,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12598
EAN: 4021179316682
NCM do produto: 73269090

Destaques do Produto Rosca M12 x 1...mais

Fechar menu

Saiba mais sobre: "E12598 IFM - Tampa de Proteção M12 Indústria Alimentícia Aço Inox 4 Peças"

Destaques do Produto

Rosca

M12 x 1

Material da tampa

Aço inoxidável 1.4404 (316L)

Vedação

EPDM

Quantidade

4 peças

Dispositivo de uso

Somente classe de proteção III

Torque informado

0,6...1,2 Nm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tampa de Proteção IFM E12598 M12 x 1, aço inoxidável 316L, pacote com 4 peças

A IFM E12598 é uma tampa de proteção com rosca M12 x 1, fornecida em pacote com 4 peças. Destina-se a aplicações em áreas úmidas e higiênicas da indústria alimentícia. Possui corpo em aço inoxidável 1.4404 (316L), vedação em EPDM e graus de proteção IP 65, IP 67 e IP 69K, conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E12598
Tipo	Tampa de proteção
Rosca	M12 x 1
Material da tampa	Aço inoxidável 1.4404 (316L)
Material da vedação	EPDM
Graus de proteção informados	IP 65, IP 67, IP 69K
Torque de aperto	0,6...1,2 Nm
Temperatura de operação	-25...100 °C
Quantidade por embalagem	4 peças
Restrição de montagem	Utilização somente com dispositivos da classe de proteção III

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Proteção de conexões M12 x 1 em aplicações em áreas úmidas e higiênicas da indústria alimentícia, respeitando a classe de proteção III e as condições de operação especificadas.

⚠ Considere outro se precisa de:

Não utilizar em dispositivos que não sejam da classe de proteção III; essa restrição consta nos dados de montagem do produto.
Não selecionar para conexões com rosca diferente de M12 x 1, pois a dimensão de rosca informada para esta tampa é M12 x 1.

APLICAÇÕES E USO

Uso em conexões M12 x 1 de dispositivos classe de proteção III em áreas úmidas e higiênicas da indústria alimentícia, conforme a aplicação declarada pelo fabricante.
Possível uso para cobrir uma conexão M12 x 1 não utilizada em equipamento compatível; esta condição é uma aplicação inferida a partir da função de tampa de proteção e deve ser confirmada para o equipamento específico.
Respeitar a faixa informada de -25...100 °C e o torque de aperto de 0,6...1,2 Nm. Os graus IP listados não dispensam a verificação das condições de instalação e ensaio no datasheet.

COMO ESCOLHER

Antes de comprar o Tampa de Proteção IFM E12598 M12 x 1, aço inoxidável 316L, pacote com 4 peças, verifique estes pontos:

Escolha a E12598 quando

A conexão a proteger tiver rosca M12 x 1, o dispositivo for da classe de proteção III e a aplicação exigir uma tampa com corpo em aço inoxidável 1.4404 (316L) e vedação EPDM.

Busque outra especificação quando

A conexão não for M12 x 1 ou o dispositivo não pertencer à classe de proteção III. Confirme também que temperatura e torque de montagem estejam dentro dos limites informados para esta peça.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca informada para o produto.
Modelo	E12598	Código do produto e part number.
SKU	E12598	Identificador do item no anúncio.
GTIN	4021179316682	Código de identificação comercial informado.
Tipo de produto	Tampa de proteção	Classificação do item.
Quantidade por embalagem	4 peças	Quantidade indicada para o fornecimento.

Aplicação e restrições
Aplicação indicada	Áreas úmidas e higiênicas na indústria alimentícia	Aplicação declarada nos dados do produto.
Restrição de montagem	Utilização somente com dispositivos da classe de proteção III	Condição explícita para uso da tampa.

Dados mecânicos
Rosca	M12 x 1 mm	Dimensão de conexão informada.
Torque de aperto	0,6...1,2 Nm	Faixa de torque de montagem informada.
Material da tampa	1.4404 (aço inoxidável / 316L)	Material declarado para o corpo da tampa.
Material da vedação	EPDM	Material declarado para a vedação.
Peso	21,5 g	Valor informado no conjunto de atributos do produto.

Proteção e condições ambientais
Graus de proteção	IP 65, IP 67, IP 69K	Classificações informadas para o produto; verificar no datasheet as condições de ensaio e montagem correspondentes.
Faixa de temperatura de operação	-25...100 °C	Limites de temperatura informados para operação.

COMPATIBILIDADE

Comunicação

• Não se aplica: trata-se de uma tampa de proteção passiva; não são informados protocolos de comunicação.

Conexões

Elétrica Não é um componente elétrico de conexão ou sinalização. A montagem é permitida somente em dispositivos da classe de proteção III.

Processo Rosca M12 x 1; compatibilidade mecânica condicionada à correspondência com a conexão a proteger. Torque informado: 0,6...1,2 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão M12 x 1 em dispositivo da classe de proteção III, dentro das condições de operação especificadas	✓	A rosca M12 x 1 e a restrição de uso com dispositivos classe III correspondem aos dados do produto.
Dispositivo que não seja da classe de proteção III	✗	A ficha limita a utilização a dispositivos da classe de proteção III.
Conexão com rosca diferente de M12 x 1	✗	A rosca informada para a tampa é M12 x 1; não há indicação de adaptadores ou compatibilidade com outras roscas.
Aplicação fora da faixa de -25...100 °C	✗	A temperatura de operação informada é de -25...100 °C.

INSTALAÇÃO

Como instalar o Tampa de Proteção IFM E12598 M12 x 1, aço inoxidável 316L, pacote com 4 peças

Confirme que a conexão a proteger é M12 x 1.
Verifique que o dispositivo seja da classe de proteção III, conforme a restrição de montagem do produto.
Inspecione a rosca e as superfícies de contato; não instale se houver sujeira ou dano visível.
Posicione a tampa alinhada com a rosca e inicie o rosqueamento sem forçar, evitando cruzar a rosca.
Aperte dentro da faixa de torque informada de 0,6...1,2 Nm.
Após a montagem, confira o assentamento e consulte o datasheet para as condições associadas aos graus IP e à aplicação.

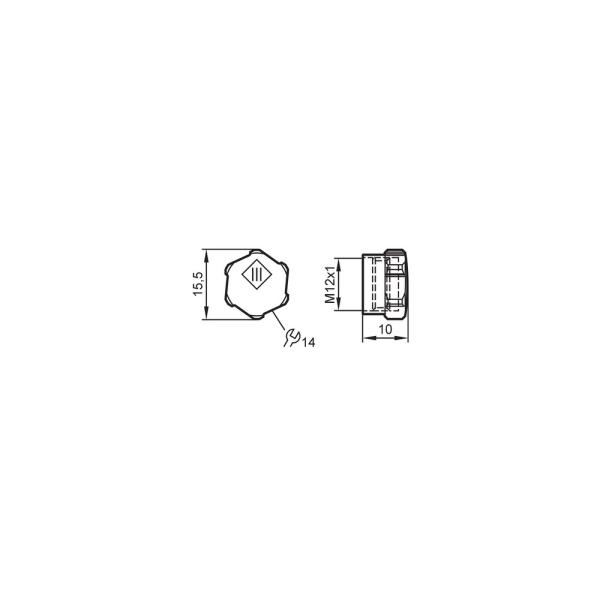

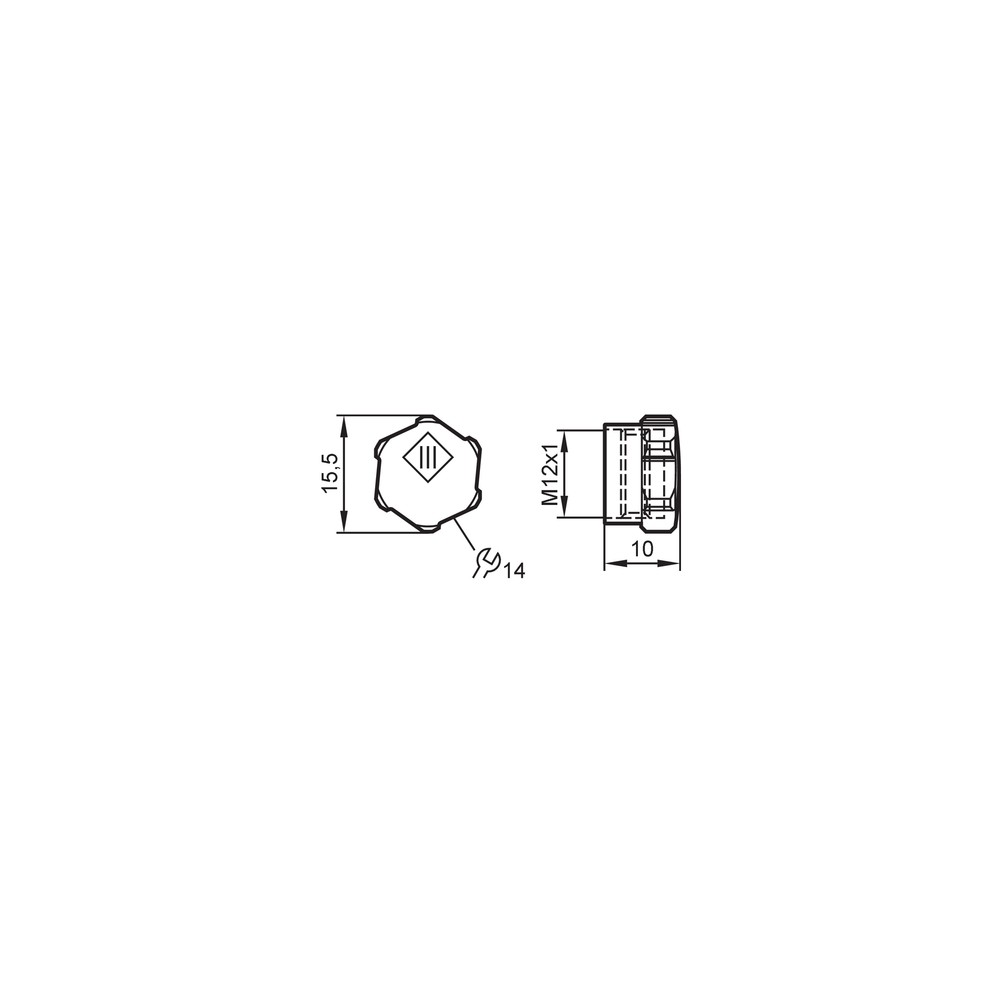

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A tampa não inicia o rosqueamento ou prende logo nas primeiras voltas.	Possível incompatibilidade de rosca ou desalinhamento durante a instalação.	Confirme que a conexão é M12 x 1 e reinspecione o alinhamento; não force o rosqueamento.
A tampa fica frouxa ou não assenta como esperado.	Torque de montagem fora da faixa informada ou assentamento incompleto.	Verifique o assentamento e confirme o aperto dentro de 0,6...1,2 Nm.
Há entrada de umidade na conexão protegida.	Possível vedação comprometida, montagem incorreta ou uso fora das condições aplicáveis; a causa não pode ser determinada apenas pelos dados do produto.	Inspecione a vedação EPDM e o assentamento da tampa; consulte o datasheet para as condições de instalação relacionadas à proteção IP.
A tampa apresenta deterioração após exposição térmica.	Possível operação fora da faixa de temperatura informada.	Compare a temperatura da aplicação com o intervalo de -25...100 °C e verifique se houve exposição fora desse limite.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12598 (PT-BR) (Datasheet) Desenho em escala IFM E12598 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E12598 e para que serve?

É uma tampa de proteção com rosca M12 x 1, indicada para aplicações em áreas úmidas e higiênicas da indústria alimentícia. A montagem é restrita a dispositivos da classe de proteção III.

O que vem na embalagem da E12598?

A embalagem contém 4 tampas de proteção. Não há outros acessórios informados nos dados do produto.

A E12598 pode ser usada em qualquer dispositivo com conexão M12?

Não. A ficha especifica rosca M12 x 1 e determina uso somente com dispositivos da classe de proteção III; confirme ambas as condições no equipamento.

Posso instalar esta tampa em um dispositivo que não seja classe III?

Não é indicada segundo a restrição de montagem informada: a utilização é somente com dispositivos da classe de proteção III.

A tampa não rosqueia; o que devo verificar antes de substituí-la?

Confirme se a conexão é M12 x 1 e se a tampa está alinhada. Não force o rosqueamento, pois a ficha não informa compatibilidade com outras roscas.

A conexão protegida ainda apresenta umidade; o que devo conferir?

Verifique o assentamento da tampa e a condição da vedação EPDM. Consulte o datasheet para confirmar as condições de instalação associadas à proteção IP antes de concluir que a peça precisa ser substituída.

É melhor comprar o kit com quatro peças ou procurar uma unidade avulsa?

A E12598 é fornecida em embalagem com 4 peças. Os dados disponíveis não informam uma versão avulsa, então confirme a apresentação comercial desejada com o fornecedor.

Como decido entre a E12598 e outra tampa de proteção?

Escolha a E12598 quando a conexão for M12 x 1 e o dispositivo for classe III. Se a rosca ou a classe do dispositivo diferir, procure uma peça cuja ficha confirme esses requisitos.

Qual torque devo usar e como evitar danificar a rosca?

O torque informado é de 0,6...1,2 Nm. Alinhe a tampa antes de rosquear e não force se houver resistência inicial.

Qual é a procedência ou a garantia deste produto?

Os dados técnicos fornecidos não especificam garantia nem condições de procedência. Consulte o fornecedor para informações comerciais aplicáveis.

GLOSSÁRIO TÉCNICO

M12 x 1

Rosca de conexão com diâmetro nominal M12 e passo de 1 mm. (Ref.: rosca M12 x 1 mm)

EPDM

Material indicado para a vedação da tampa. (Ref.: material da vedação EPDM)

1.4404 / 316L

Designação do aço inoxidável especificado para o corpo da tampa. (Ref.: material da tampa 1.4404 / 316L)

Classe de proteção III

Classe de proteção do dispositivo exigida para a utilização desta tampa, conforme a restrição de montagem informada. (Ref.: utilização somente com dispositivos da classe de proteção III)

Grau de proteção IP

Classificação de proteção indicada para o produto; as condições de ensaio e montagem devem ser verificadas no datasheet. (Ref.: IP 65, IP 67 e IP 69K)
