Soquete Confeccionável IFM E12583

Pré-visualizar: E12583 IFM - Soquete Confeccionável IFM Automação Industrial Deutsch DT-06-6S-CE02 IP67

E12583 IFM - Soquete Confeccionável IFM Automação Industrial Deutsch DT-06-6S-CE02 IP67

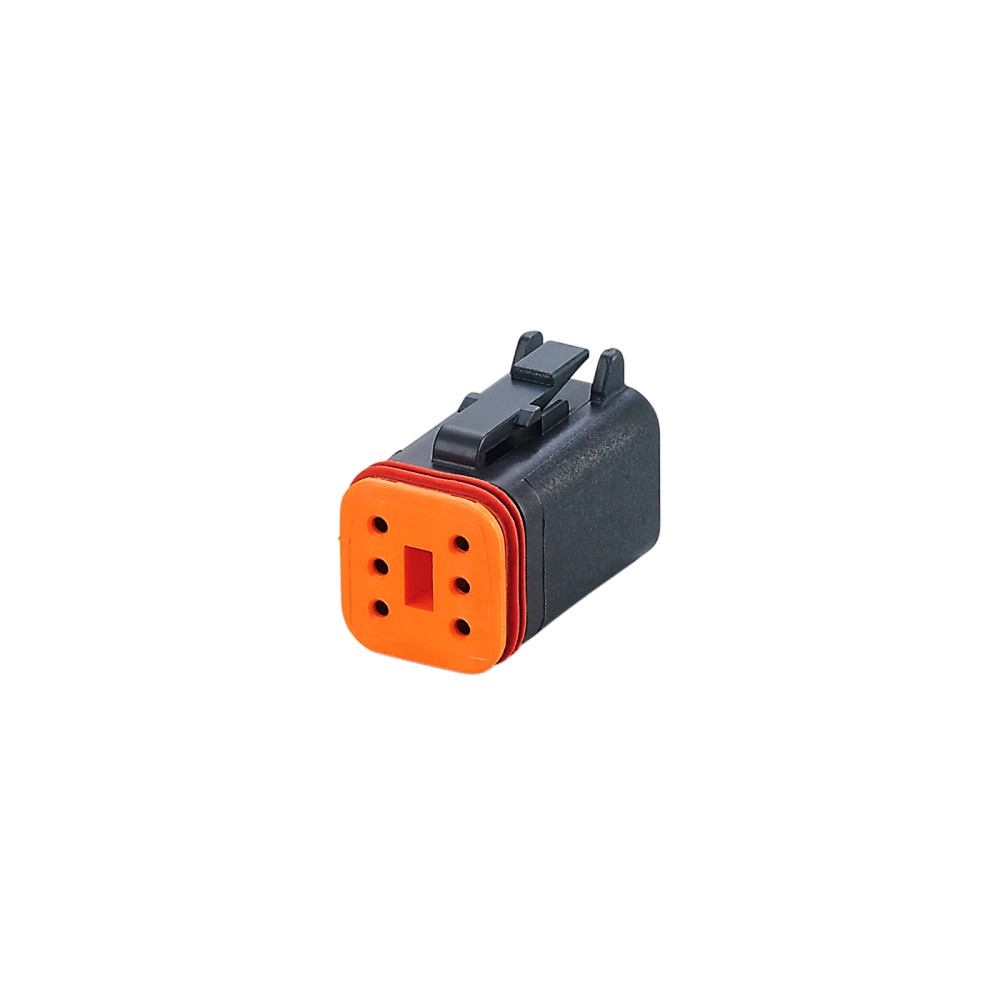

Imagem meramente ilustrativa

R$ 192,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12583
EAN: 4021179309806
NCM do produto: 85369090

Destaques do Produto Modelo IFM E12583...mais

Fechar menu

Saiba mais sobre: "E12583 IFM - Soquete Confeccionável IFM Automação Industrial Deutsch DT-06-6S-CE02 IP67"

Destaques do Produto

Modelo

IFM E12583

Padrão de conexão

DEUTSCH DT-06-6S-CE02

Número de contatos

Tensão de operação

8 a 32 V DC

Corrente de carga

Até 4 A a até 40 °C

Condutor

6 x 0,5 mm² indicado para a conexão elétrica

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete Confeccionável IFM E12583, DEUTSCH DT-06-6S-CE02, IP67

O IFM E12583 é um soquete confeccionável com conexão DEUTSCH DT-06-6S-CE02 para aplicações industriais e de automação. Possui 5 contatos, suporta corrente de carga de até 4 A nas condições especificadas e opera em 8 a 32 V DC. O grau IP67 aplica-se com um conector compatível encaixado.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão	1 conector DEUTSCH DT-06-6S-CE02
Contatos	5
Tensão de operação	8 a 32 V DC
Capacidade de carga total	4 A a até 40 °C
Seção transversal do condutor	0,5 mm²
Grau de proteção	IP67 com conector compatível encaixado
Temperatura ambiente	-40 a 80 °C
Materiais	Contatos em latão niquelado; invólucro em PA
Sem silicone	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens industriais ou de automação que exijam soquete confeccionável com conexão DEUTSCH DT-06-6S-CE02 e cujos requisitos elétricos estejam dentro de 8 a 32 V DC e até 4 A a até 40 °C.
Aplicações que utilizem condutores de 0,5 mm² e necessitem de IP67 quando o conector compatível estiver encaixado.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir corrente acima de 4 A nas condições indicadas ou tensão fora da faixa de 8 a 32 V DC.
Não considerar IP67 com o conector desconectado: a proteção informada depende de um conector compatível encaixado.

APLICAÇÕES E USO

Uso em aplicações industriais e de automação industrial, conforme declarado na ficha do produto.
Pode ser considerado em circuitos de 8 a 32 V DC e carga de até 4 A a até 40 °C, desde que a conexão, a pinagem e os requisitos do equipamento sejam compatíveis; essa adequação depende da aplicação específica.
Em ambientes que exijam IP67, o grau informado depende de o conector compatível estar encaixado. A ficha não especifica resistência a agentes químicos, imersão prolongada ou outros requisitos ambientais.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM E12583, DEUTSCH DT-06-6S-CE02, IP67, verifique estes pontos:

Escolha o E12583 quando

A instalação exigir o formato confeccionável e a conexão DEUTSCH DT-06-6S-CE02, com 5 contatos, condutores de 0,5 mm² e operação dentro dos limites elétricos e ambientais informados.

Avalie outra configuração quando

O equipamento exigir outro padrão de conexão, mais ou menos contatos, outra seção de condutor, tensão fora de 8 a 32 V DC ou corrente superior a 4 A nas condições indicadas. Confirme os requisitos do equipamento e do conector correspondente antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Classificação indicada na ficha do produto.
Modelo	E12583	Código IFM do produto.
Tipo de conector	DEUTSCH DT-06-6S-CE02	Identificação da conexão especificada.
Aplicação	Aplicações industriais / automação industrial	Aplicação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	8 a 32 V DC	Faixa de operação informada pelo fabricante.
Capacidade de carga total	4 A a até 40 °C	Limite de corrente indicado para a condição de temperatura especificada.
Quantidade de contatos	5	Número de contatos indicado para o conector.
Conexão elétrica	6 x 0,5 mm²	Configuração e seção transversal dos condutores informadas na ficha.
Classe de proteção	III	Classificação de proteção declarada.

Condições ambientais
Grau de proteção	IP67 com conector compatível encaixado	A condição de encaixe do conector é necessária para o grau de proteção informado.
Temperatura ambiente	-40 a 80 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente móvel	-20 a 80 °C	Faixa declarada para condição móvel.
Sem silicone	Sim	Característica declarada na ficha.

Dados mecânicos e materiais
Material dos contatos	Latão niquelado	Material informado para os contatos.
Material do invólucro	PA	Material informado para o invólucro.
Peso	15,1 g	Peso indicado nos dados técnicos.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para este produto; trata-se de um soquete/conector.

Conexões

Elétrica Conexão elétrica informada: 6 x 0,5 mm². Tensão de operação de 8 a 32 V DC e capacidade de carga total de 4 A a até 40 °C. A ficha identifica 5 contatos no conector; confirme a atribuição de cada contato no datasheet antes da ligação.

Processo 1 x conector DEUTSCH DT-06-6S-CE02. A compatibilidade mecânica depende do uso de um conector correspondente; a ficha não identifica dispositivos específicos compatíveis.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão DEUTSCH DT-06-6S-CE02 correspondente	✓	A ficha especifica esse tipo de conector; confirme também a compatibilidade do dispositivo e a pinagem.
Circuito em 8 a 32 V DC e carga de até 4 A a até 40 °C	✓	Esses valores estão dentro dos limites elétricos informados.
Instalação que exige IP67 com conector compatível encaixado	✓	O grau de proteção especificado é IP67 nessa condição.
Uso com tensão fora de 8 a 32 V DC ou corrente acima de 4 A nas condições especificadas	✗	Esses requisitos excedem ou não correspondem aos limites elétricos informados.
Exigência de IP67 com o conector desconectado	✗	A proteção IP67 é declarada somente com conector compatível encaixado.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM E12583, DEUTSCH DT-06-6S-CE02, IP67

Confirme no equipamento a necessidade do conector DEUTSCH DT-06-6S-CE02 e a correspondência dos contatos antes da montagem.
Verifique se a tensão do circuito está entre 8 e 32 V DC e se a carga respeita o limite de 4 A a até 40 °C.
Prepare condutores de 0,5 mm², conforme a conexão elétrica indicada na ficha.
Monte os condutores no soquete confeccionável seguindo a pinagem do equipamento e as instruções oficiais do fabricante; a pinagem não está detalhada nos dados fornecidos.
Inspecione a montagem e o encaixe mecânico do conector compatível antes de energizar o circuito.
Para a condição IP67, mantenha o conector compatível encaixado; valide a instalação conforme o datasheet.

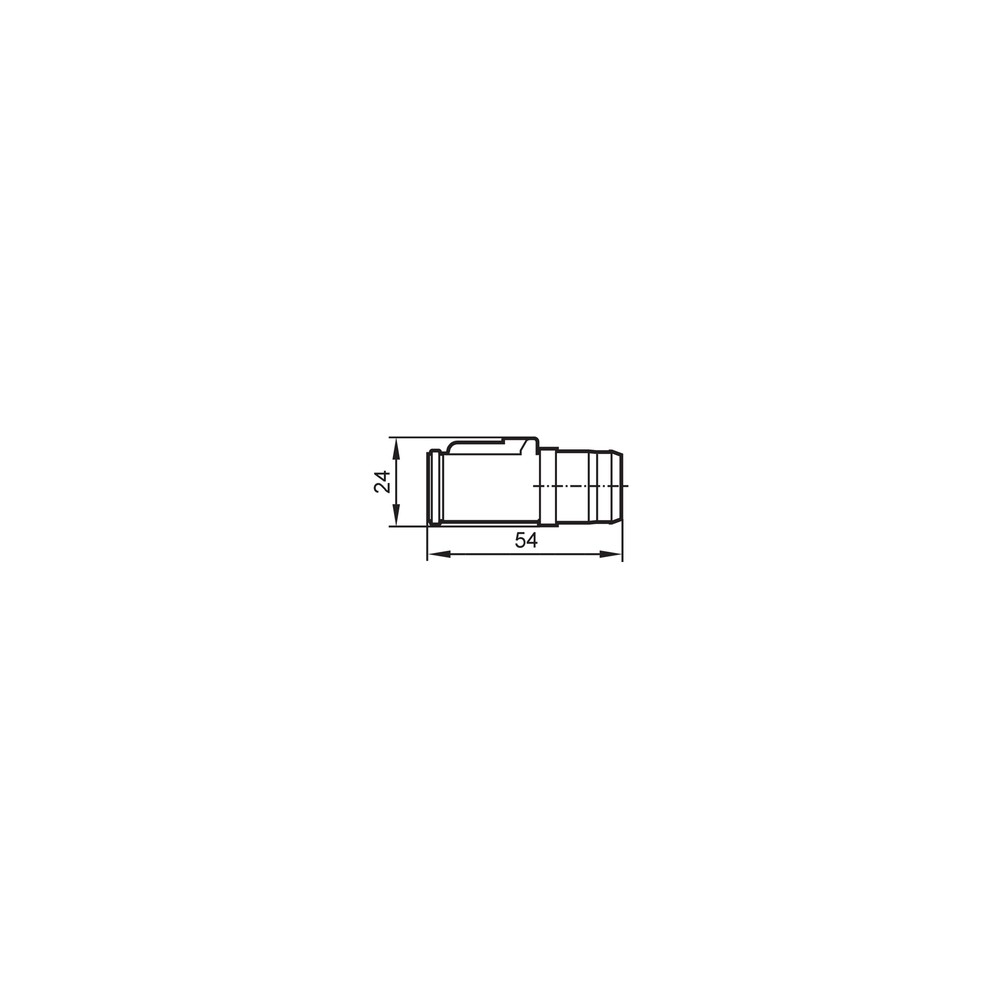

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não estabelece contato elétrico.	Conector não correspondente, contato mal montado ou ligação incompatível com a pinagem do equipamento.	Confira a identificação DT-06-6S-CE02, inspecione a montagem dos contatos e valide a pinagem com o datasheet do equipamento.
O circuito apresenta aquecimento ou interrupção sob carga.	Corrente acima do limite informado, condição térmica fora da especificação ou conexão elétrica deficiente.	Meça a corrente e a temperatura de operação e compare-as com os limites declarados; inspecione também a terminação dos condutores.
Há ingresso de umidade apesar da expectativa de IP67.	O conector compatível pode não estar encaixado, ou a condição de montagem pode não corresponder à especificada.	Confirme o encaixe completo do conector compatível e verifique a condição de proteção no datasheet.
O conector não acopla ao dispositivo.	A interface mecânica do dispositivo pode não corresponder ao DEUTSCH DT-06-6S-CE02.	Compare a identificação exata do conector e confirme a compatibilidade mecânica com a documentação do dispositivo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12583 (Datasheet) Desenho em escala IFM E12583 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12583 e para que serve?

É um soquete confeccionável para aplicações industriais e de automação, com conexão DEUTSCH DT-06-6S-CE02. A ficha informa 5 contatos e operação em 8 a 32 V DC.

Com quais condutores e limites elétricos posso usá-lo?

A ficha informa conexão elétrica de 6 x 0,5 mm², tensão de 8 a 32 V DC e carga total de 4 A a até 40 °C. Confira a pinagem e os requisitos do dispositivo antes da ligação.

O produto acompanha cabos ou outros acessórios?

A informação disponível indica uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Ele mantém IP67 quando está desconectado?

Não é essa a condição especificada: IP67 é informado com um conector compatível encaixado. Não considere esse grau de proteção com a conexão aberta.

Serve para uma aplicação que exige mais de 4 A?

A ficha indica capacidade de carga total de 4 A a até 40 °C. Para uma exigência superior, selecione uma configuração cuja especificação elétrica atenda ao circuito.

Por que o conjunto não acopla, embora pareça ter o mesmo formato?

A interface pode não corresponder ao DEUTSCH DT-06-6S-CE02 especificado. Confira a designação completa do conector e a compatibilidade mecânica na documentação do dispositivo.

O que verificar se o circuito não funciona depois da montagem?

Verifique primeiro a tensão de alimentação, a continuidade dos condutores e a correspondência da pinagem. A ficha não fornece um esquema de pinagem, portanto consulte o datasheet do equipamento conectado.

O que pode causar aquecimento durante a operação?

Uma causa possível é ultrapassar a carga de 4 A a até 40 °C ou ter uma terminação elétrica deficiente. Meça a corrente e inspecione as conexões antes de substituir o soquete.

Devo comprar este soquete ou procurar outro modelo?

Escolha o E12583 quando o equipamento exigir a conexão DEUTSCH DT-06-6S-CE02 e os requisitos estiverem dentro dos limites informados. Se houver diferença de interface, contatos, tensão, corrente ou seção do condutor, compare com a especificação do equipamento antes de selecionar outra versão.

Que cuidados devo tomar na instalação?

Confirme a identificação da conexão e a pinagem no equipamento, use condutores conforme a seção indicada e respeite os limites elétricos. Para obter a condição IP67 declarada, encaixe um conector compatível.

GLOSSÁRIO TÉCNICO

Soquete confeccionável

Componente de conexão montado com condutores durante a instalação, conforme a configuração prevista pelo fabricante. (Ref.: Tipo de produto: Soquete confeccionável)

DEUTSCH DT-06-6S-CE02

Identificação do tipo de conector especificado para o E12583; a compatibilidade mecânica deve ser confirmada com o conector correspondente. (Ref.: Tipo de conector)

IP67

Grau de proteção declarado para o produto quando um conector compatível está encaixado. (Ref.: Grau de proteção)

Seção transversal do condutor

Área nominal indicada para os condutores da conexão elétrica. (Ref.: Conexão elétrica: 6 x 0,5 mm²)

Classe de proteção III

Classificação de proteção elétrica informada na ficha do produto. (Ref.: Classe de proteção: III)
