Conector Fêmea AMP IFM E12582 - IP67 Confeccionável

Pré-visualizar: E12582 IFM - Conector Fêmea AMP Confeccionável Aplicações Móveis e Difíceis IP67 12-24V

E12582 IFM - Conector Fêmea AMP Confeccionável Aplicações Móveis e Difíceis IP67 12-24V

Imagem meramente ilustrativa

R$ 141,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12582
EAN: 4021179309790
NCM do produto: 85369090

Destaques do Produto Tipo de conexão Fêmea...mais

Fechar menu

Saiba mais sobre: "E12582 IFM - Conector Fêmea AMP Confeccionável Aplicações Móveis e Difíceis IP67 12-24V"

Destaques do Produto

Tipo de conexão

Fêmea AMP, reto

Montagem

Confeccionável

Tensão de operação

12...24 V DC

Proteção

IP67 quando encaixado a conector compatível

Faixa de temperatura

-40...100 °C

Aplicação indicada pelo fabricante

Aplicações móveis e difíceis

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E12582 – Conector fêmea AMP confeccionável para aplicações móveis e difíceis, IP67, 12–24 V DC

O IFM E12582 é um conector fêmea AMP confeccionável destinado a aplicações móveis e difíceis. Possui contatos estanhados e invólucro em PBT. Sua proteção é IP67 quando conectado a um conector compatível, e a faixa de tensão de operação informada é de 12 a 24 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12582
Tipo e modelo	Conector fêmea AMP, confeccionável
Tensão de operação	12...24 V DC
Grau de proteção	IP67 com conector compatível encaixado
Material do invólucro	PBT
Material dos contatos	Estanhado
Temperatura ambiente	-40...100 °C
Dimensões	29,8 x 26,4 x 31,5 mm
Seções dos condutores informadas	2 x 0,5 mm² / 4 x 2,5 mm²
Peso	14 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis e difíceis, conforme indicado para o produto.
Montagens que exijam conector fêmea AMP confeccionável e atendam às características elétricas e mecânicas informadas.

⚠ Considere outro se precisa de:

Não especificar para uma conexão que não seja compatível mecanicamente com AMP fêmea; a ficha não informa compatibilidade com outros padrões de conexão.
Não considerar IP67 como proteção garantida sem o encaixe de um conector compatível.

APLICAÇÕES E USO

Aplicação móvel ou de condições difíceis, conforme a descrição do produto; verificar se o conector AMP correspondente e a faixa de operação atendem ao conjunto.
Montagem em que seja necessária proteção IP67: a classificação indicada depende do encaixe com um conector compatível.
O uso em tensões de 12...24 V DC e temperaturas de -40 a 100 °C corresponde às faixas informadas. A ficha não detalha ambiente químico, vibração, corrente ou pinagem; valide esses requisitos com o fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o IFM E12582 – Conector fêmea AMP confeccionável para aplicações móveis e difíceis, IP67, 12–24 V DC, verifique estes pontos:

Escolha o E12582 quando

A instalação exigir um conector fêmea AMP confeccionável, operar entre 12 e 24 V DC e atender às condições de temperatura e montagem indicadas na ficha.

Verifique antes de selecionar

Confirme o encaixe AMP correspondente, a seção dos condutores e os requisitos da aplicação. A ficha não detalha pinagem, corrente nominal ou compatibilidade com dispositivos específicos; consulte o datasheet do fabricante para esses dados.

Considere outra configuração quando

A instalação exigir outro tipo de conexão, tensão fora da faixa informada ou dimensões diferentes. A ficha não identifica modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Marca informada para o produto.
Código do produto / SKU	E12582	Identificação do produto no anúncio.
Part number do anúncio	E12582	Código informado nos dados básicos do anúncio.
Part number do catálogo associado	SDOGV060--AFKCR	Código apresentado no conjunto de dados de catálogo; confirmar referência ao adquirir ou substituir.
Categoria	Tecnologia de conexão; conectores e conexões elétricas	Classificação informada nas fontes do produto.
Aplicação	Aplicações móveis e difíceis	Uso indicado na descrição do produto.

Dados elétricos e conexão
Tensão de operação	12...24 V DC	Faixa de operação informada pelo fabricante.
Conexão elétrica	1 x conector AMP, reto; contatos estanhados	Tipo e orientação da conexão indicados na ficha.
Tipo de conector	Fêmea	Gênero do conector indicado nos dados básicos.
Modelo	AMP	Sistema de conexão informado; confirmar o encaixe correspondente.
Característica	Confeccionável	O conector é apresentado como confeccionável.
Seções dos condutores informadas	2 x 0,5 mm² / 4 x 2,5 mm²	Valores de seção informados nos dados de catálogo; consultar o datasheet para relacioná-los aos condutores e contatos aplicáveis.

Materiais
Material do invólucro	PBT	Material informado para o invólucro do soquete.
Material dos contatos	Estanhado	Acabamento/material dos contatos informado na ficha.

Proteção e condições ambientais
Grau de proteção	IP67	Proteção indicada com conector compatível encaixado.
Temperatura ambiente	-40...100 °C	Faixa de temperatura informada para o produto.
Temperatura ambiente móvel	-40...100 °C	Faixa indicada nos dados de catálogo para condição móvel.

Dados mecânicos
Dimensões	29,8 x 26,4 x 31,5 mm	Dimensões informadas na ordem comprimento x largura x altura.
Comprimento	29,8 mm	Dimensão individual indicada nos dados de catálogo.
Largura	26,4 mm	Dimensão individual indicada nos dados de catálogo.
Altura	31,5 mm	Dimensão individual indicada nos dados de catálogo.
Peso	14 g	Peso informado no conjunto de dados do catálogo.
Peso no anúncio	Não informado de forma consistente; a variante apresenta 0,01 g.	Os dados do catálogo informam 14 g, enquanto o campo de peso da variante apresenta valor divergente; confirmar com o fornecedor se o peso for requisito.

Material incluído e embalagem
Conteúdo informado	6 tampões; 6 contatos de crimpagem; isolação individual de cada fio: 2 x 0,5 mm² e 4 x 2,5 mm²	Itens listados no campo de material incluído; verificar no datasheet a correspondência de cada item e a configuração do conjunto.
Unidades por embalagem	1 peça	Quantidade informada para a embalagem.

Identificação comercial
GTIN	4021179309790	Código global de identificação informado no anúncio e no catálogo.
NCM	8536.90.90	Classificação fiscal informada nos dados de catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica.

Conexões

Elétrica 1 x conector AMP reto, fêmea. Contatos estanhados. Tensão de operação informada: 12...24 V DC. A ficha não especifica pinagem nem corrente nominal; confirmar esses dados no datasheet e no dispositivo conectado.

Processo Não aplicável: trata-se de um conector elétrico, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão fêmea AMP correspondente e operação entre 12 e 24 V DC.	✓	O produto é descrito como conector fêmea AMP e a faixa de tensão informada é 12...24 V DC; o encaixe correspondente deve ser confirmado mecanicamente.
Aplicação que exige IP67 com o conector compatível devidamente encaixado.	✓	A ficha informa grau de proteção IP67 na condição de conector compatível encaixado.
Ligação que exige protocolo de comunicação específico ou pinagem confirmada pela ficha.	✗	A ficha não especifica protocolos nem pinagem; esses requisitos não podem ser validados com os dados disponíveis.
Operação fora da faixa de 12...24 V DC ou da temperatura ambiente de -40...100 °C.	✗	Essas condições estão fora dos limites informados para o produto.

INSTALAÇÃO

Como instalar o IFM E12582 – Conector fêmea AMP confeccionável para aplicações móveis e difíceis, IP67, 12–24 V DC

Confirme que a conexão do equipamento ou chicote é mecanicamente correspondente ao conector fêmea AMP.
Confira no datasheet a pinagem e a identificação dos contatos antes de preparar os condutores; a pinagem não está detalhada nos dados disponíveis.
Prepare os condutores conforme a seção aplicável indicada na ficha e as instruções do fabricante.
Utilize os contatos de crimpagem incluídos e a ferramenta de crimpagem adequada ao contato; a ferramenta específica não está identificada na ficha.
Monte os contatos no conector e verifique a retenção e a correspondência das ligações antes de energizar.
Encaixe o conector compatível completamente; a condição de IP67 informada é aplicável com o conector compatível encaixado.

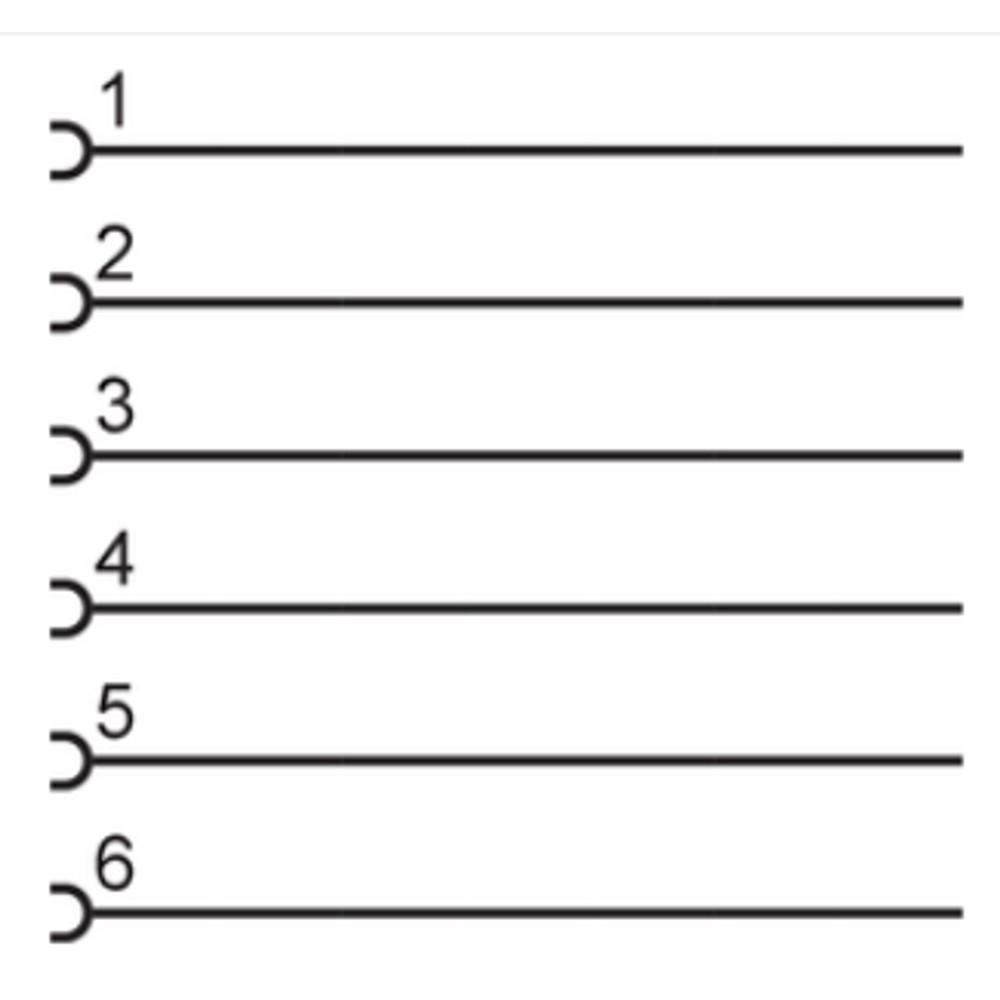

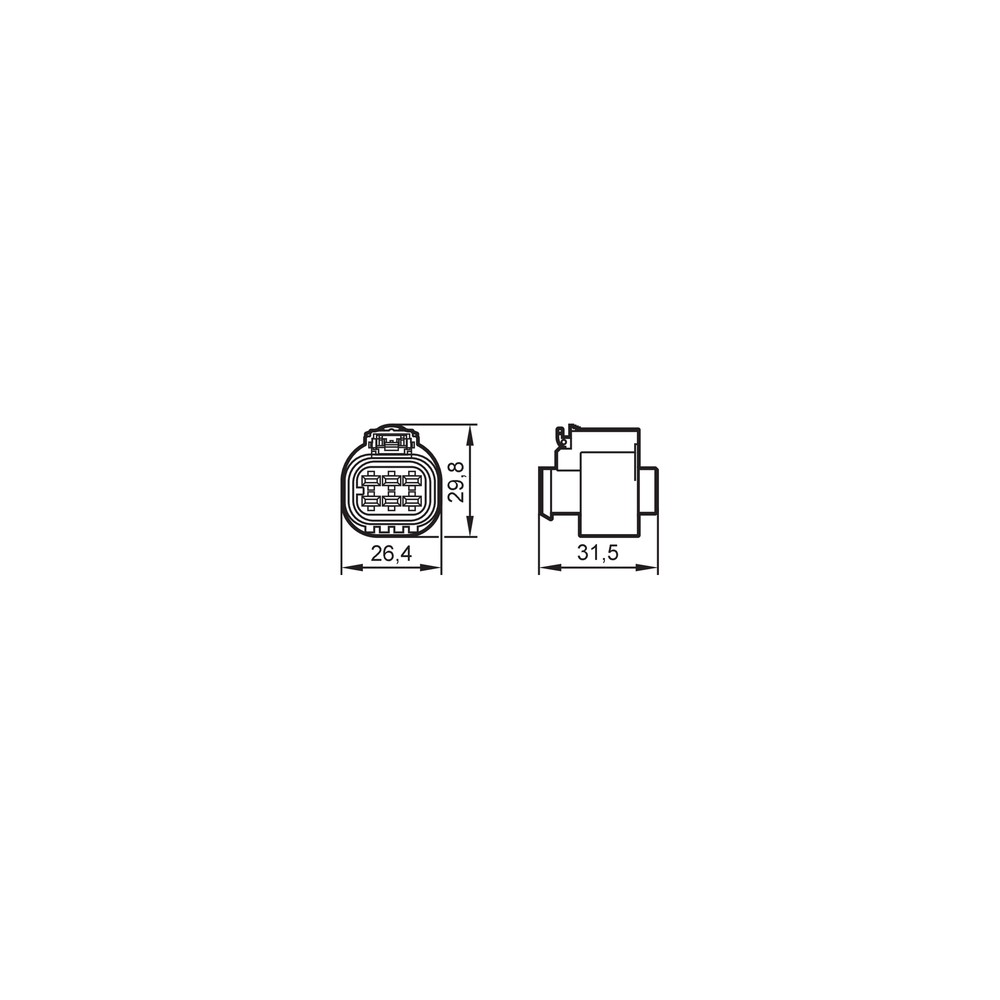

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

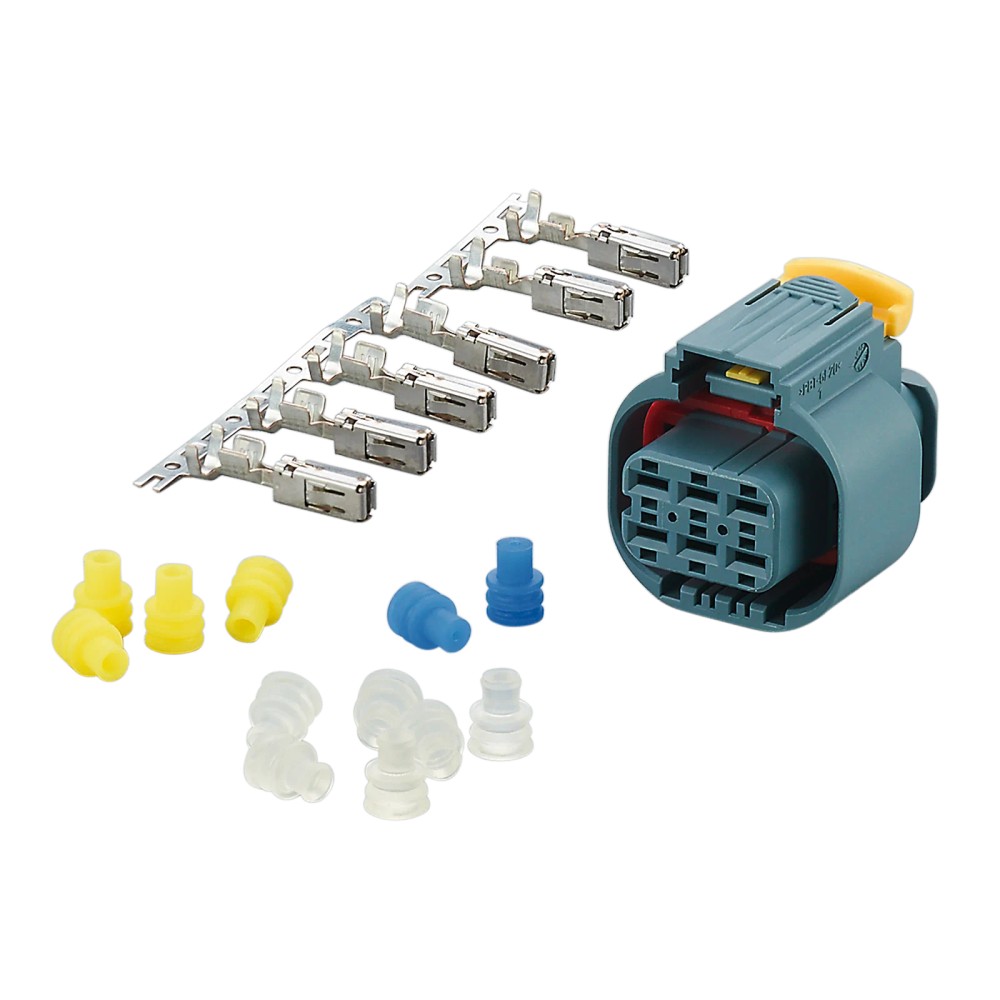

6 tampões
6 contatos de crimpagem
Isolação individual de cada fio para 2 x 0,5 mm²
Isolação individual de cada fio para 4 x 2,5 mm²

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A ligação não estabelece contato elétrico.	Possível incompatibilidade mecânica do conector ou montagem incorreta dos contatos e condutores.	Confirme o encaixe AMP correspondente e revise a montagem conforme o datasheet, incluindo a posição dos contatos.
A proteção IP67 esperada não é alcançada.	O conector compatível pode não estar encaixado corretamente; a ficha condiciona IP67 ao encaixe compatível.	Inspecione o encaixe completo e confirme que a contraparte é compatível.
A conexão apresenta interrupções após a montagem dos fios.	Possível crimpagem inadequada ou condutor incompatível com a seção prevista para o contato.	Verifique o contato de crimpagem, a retenção do condutor e a seção aplicável segundo o datasheet.
O conector não opera como esperado no circuito.	A tensão aplicada pode estar fora da faixa especificada ou a pinagem pode não corresponder ao equipamento.	Meça a tensão de alimentação e confira a pinagem no datasheet e na documentação do dispositivo conectado.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E12582 (PT-BR) (Datasheet) Desenho em escala IFM E12582 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12582 e para que tipo de aplicação serve?

É um conector fêmea AMP confeccionável indicado para aplicações móveis e difíceis. A compatibilidade final depende do encaixe correspondente e dos requisitos elétricos e ambientais da instalação.

O que acompanha o conector?

Os dados do produto listam 6 tampões, 6 contatos de crimpagem e isolação individual de fios para as seções 2 x 0,5 mm² e 4 x 2,5 mm². Consulte o datasheet para confirmar a correspondência dos itens à configuração de montagem.

O E12582 funciona com qualquer conector ou padrão elétrico?

Não é possível confirmar compatibilidade universal: a conexão informada é AMP fêmea e reta. A ficha não lista outros padrões, protocolos ou pinagem; confirme o encaixe e as ligações no datasheet.

Posso usar o E12582 em uma aplicação que exige IP67 sem conectar a contraparte?

A ficha informa IP67 com um conector compatível encaixado. Não use essa classificação como condição garantida quando o conector estiver desacoplado.

Para que aplicação este conector não é indicado?

A ficha não informa compatibilidade com conexões diferentes de AMP fêmea nem operação fora de 12...24 V DC ou de -40...100 °C. Para requisitos fora desses dados, confirme a adequação com o fabricante.

Ele serve para uma aplicação que exige temperatura acima de 100 °C?

A faixa informada termina em 100 °C, portanto uma condição acima desse limite não está coberta pelos dados disponíveis. Verifique outra opção com faixa adequada junto ao fabricante.

O conector encaixa, mas o circuito não funciona: o que devo verificar?

Confira a tensão aplicada e a pinagem do circuito antes de substituir o conector. A ficha não fornece pinagem detalhada, então compare as ligações com o datasheet e a documentação do equipamento.

A conexão fica intermitente depois da crimpagem; qual é a causa provável?

Uma crimpagem inadequada ou uma seção de condutor incompatível pode causar mau contato. Verifique a retenção do fio e a combinação de contato e seção indicada no datasheet.

É melhor comprar o conector montado ou confeccionar este modelo?

O E12582 é identificado como confeccionável e os dados listam contatos de crimpagem e tampões. Se a instalação exigir um conjunto previamente montado, a ficha não informa uma versão montada compatível; confirme a disponibilidade com o fabricante.

Quais cuidados devo ter durante a instalação?

Confira o encaixe AMP, a pinagem e a seção do condutor no datasheet antes de crimpá-lo. Para obter a condição IP67 informada, conecte uma contraparte compatível.

GLOSSÁRIO TÉCNICO

Conector fêmea

Parte do conjunto de conexão identificada como fêmea; deve encaixar mecanicamente com a contraparte correspondente. (Ref.: tipo de conector: fêmea.)

Confeccionável

Conector destinado à montagem dos condutores e contatos durante a instalação. (Ref.: característica: confeccionável.)

AMP

Modelo ou sistema de conexão identificado na ficha do produto; a ficha não detalha outras interfaces compatíveis. (Ref.: modelo e conexão elétrica: AMP.)

IP67

Grau de proteção informado para a condição de conector compatível encaixado. (Ref.: grau de proteção: IP67.)

PBT

Material indicado para o invólucro do soquete. (Ref.: material do invólucro: PBT.)
