Resistência de Terminação CAN-Bus IFM E12575 120Ω

Pré-visualizar: E12575 IFM - Resistência de Terminação CAN-Bus Para Barramento CAN 120 Ohms IP68

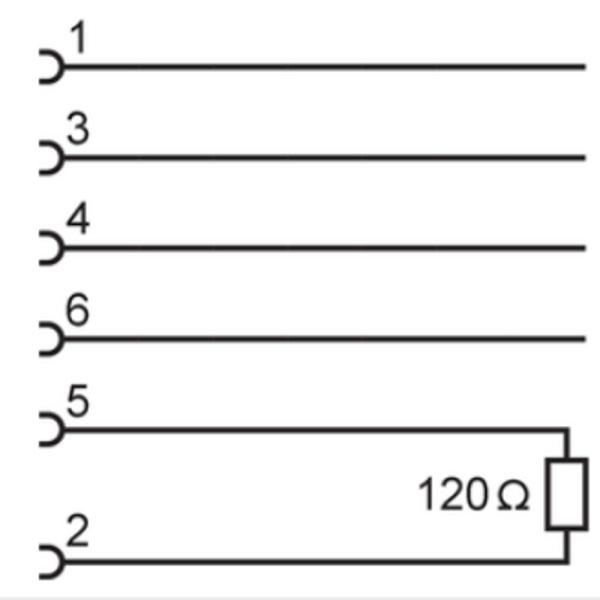

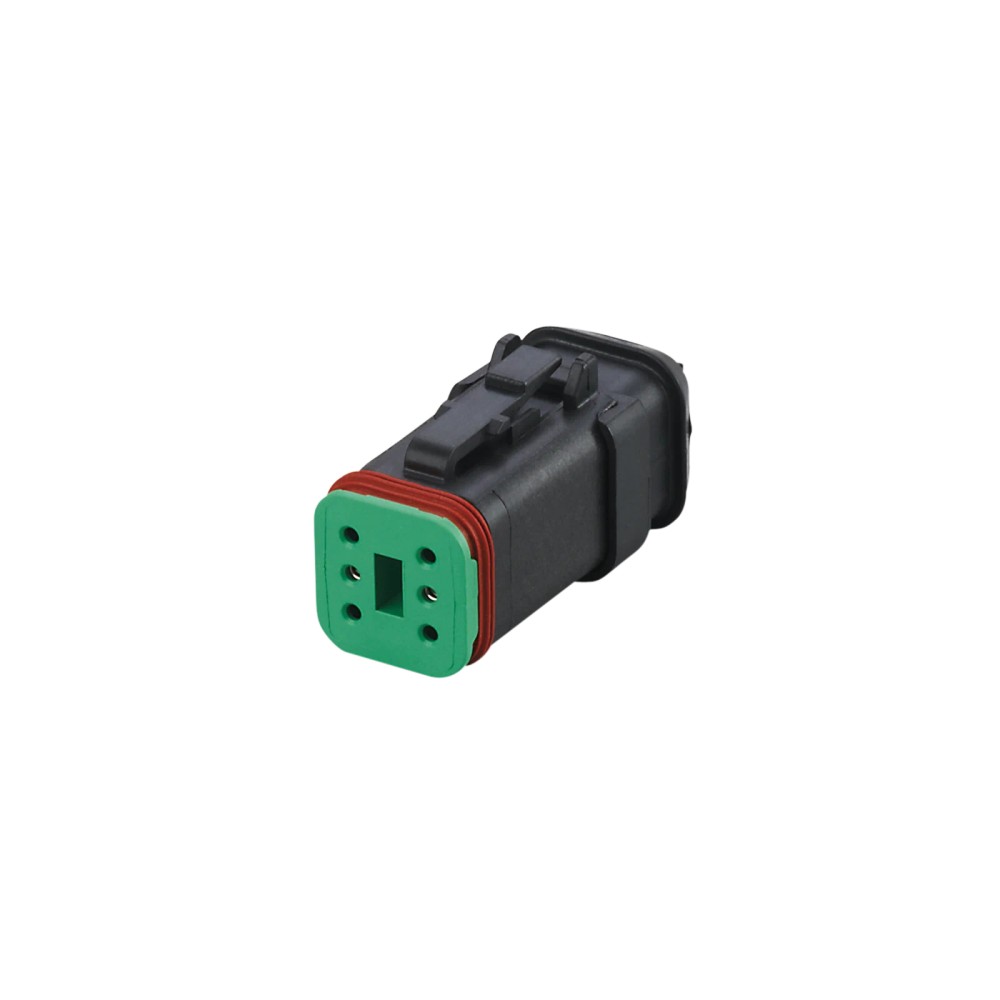

E12575 IFM - Resistência de Terminação CAN-Bus Para Barramento CAN 120 Ohms IP68

Imagem meramente ilustrativa

R$ 258,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12575
EAN: 4021179312400
NCM do produto: 85369090

Destaques do Produto Protocolo CAN-Bus...mais

Fechar menu

Saiba mais sobre: "E12575 IFM - Resistência de Terminação CAN-Bus Para Barramento CAN 120 Ohms IP68"

Destaques do Produto

Protocolo

CAN-Bus

Resistência nominal

120 Ω

Conector

DEUTSCH DT-06-6S-EP11, reto, 5 contatos

Proteção

IP68

Temperatura ambiente

-40...85 °C

Aplicação indicada

Barramento CAN; aplicações móveis

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A ficha do produto não informa os dados de venda e intermediação; confirme-os no canal de compra.

Nota fiscal emitida pela IFM

A ficha técnica não especifica o responsável pelo faturamento.

Logística do fabricante

A ficha técnica não informa condições de estoque, despacho ou entrega.

Compra simplificada

Consulte o canal de compra para informações comerciais e atendimento.

Sobre o Resistência de terminação CAN-Bus ifm E12575, 120 Ω, IP68, conector DEUTSCH

A ifm E12575 é uma resistência de terminação para barramento CAN, destinada a aplicações móveis. Possui resistência nominal de 120 Ω, grau de proteção IP68 e contatos banhados a ouro. Sua conexão elétrica é um conector DEUTSCH reto de 5 contatos. Confirme o tipo de conector e a necessidade de terminação no projeto antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Resistência de terminação CAN-Bus
Resistência de terminação	120 Ω
Protocolo	CAN-Bus
Grau de proteção	IP68
Conexão elétrica	1 conector DEUTSCH DT-06-6S-EP11, reto
Contatos	5, banhados a ouro
Material do corpo	PA
Temperatura ambiente	-40...85 °C
Peso	29,27 g
Código do produto	E12575

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Barramentos CAN que exijam resistência de terminação nominal de 120 Ω e sejam compatíveis com o conector DEUTSCH indicado.
Aplicações móveis dentro da faixa de temperatura ambiente de -40...85 °C.
Instalações em que o grau de proteção IP68 seja compatível com as condições de montagem previstas.

⚠ Considere outro se precisa de:

Aplicações que exijam protocolo diferente de CAN-Bus.
Instalações que exijam outro valor de resistência de terminação ou conexão elétrica diferente da especificada.
Condições de temperatura ambiente fora de -40...85 °C.

APLICAÇÕES E USO

Uso especificado: terminação de barramento CAN em aplicações móveis. Verifique no projeto se a rede requer 120 Ω e se o conector DEUTSCH especificado corresponde à conexão disponível.
A ficha indica temperatura ambiente de -40...85 °C e grau de proteção IP68. Não foram fornecidos detalhes sobre condições de ensaio, duração de imersão ou profundidade; valide esses requisitos no datasheet antes de aplicar em ambiente com exposição a líquidos.
A utilização em outra aplicação ou protocolo não está declarada na ficha e deve ser validada pelo responsável pelo projeto.

COMO ESCOLHER

Antes de comprar o Resistência de terminação CAN-Bus ifm E12575, 120 Ω, IP68, conector DEUTSCH, verifique estes pontos:

Escolha a E12575

Quando o circuito requer uma terminação CAN de 120 Ω, o conector DEUTSCH DT-06-6S-EP11 e as condições ambientais informadas para este produto.

Avalie outra configuração

Quando o projeto especifica resistência diferente, outro protocolo ou outro conector. A ficha não informa compatibilidade com conexões alternativas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Resistência de terminação CAN-Bus	Classificação informada para o produto.
Aplicação	Barramento CAN; para aplicações móveis	Aplicação indicada na ficha.
Protocolo de comunicação	CAN-Bus	Protocolo especificado.
Descrição	Soquete da resistência de terminação	Descrição do componente no anúncio.

Dados elétricos e conexão
Resistência de terminação	120 Ω	Valor nominal informado na ficha.
Conexão elétrica	1 x conector DEUTSCH (DT-06-6S-EP11), reto	Tipo e quantidade de conexões especificados.
Contatos	5, dourado	Quantidade e acabamento informados para os contatos.
Característica dos contatos	Banhados a ouro	Acabamento dos contatos indicado no anúncio e na ficha.

Condições ambientais e proteção
Grau de proteção	IP68	Classificação de proteção declarada; condições detalhadas de ensaio não constam nos dados fornecidos.
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente especificada.

Dados mecânicos e identificação comercial
Material do corpo	PA	Material informado para o corpo.
Peso	29,27 g	Peso indicado nos dados do produto.
SKU / part number do anúncio	E12575	Código usado no anúncio.
GTIN	4021179312400	Identificador comercial informado.
Quantidade da embalagem	1 peça	Quantidade por embalagem informada.
NCM	8536.90.90	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• CAN-Bus.

Conexões

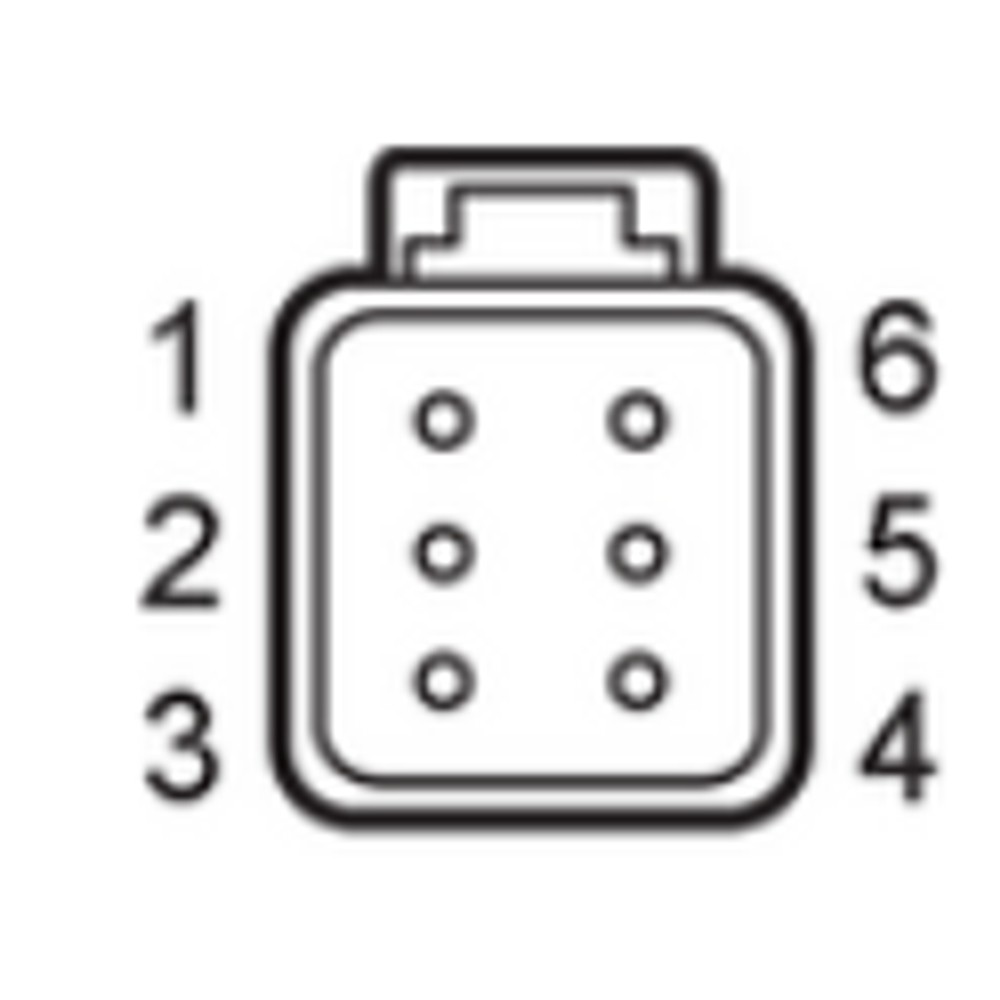

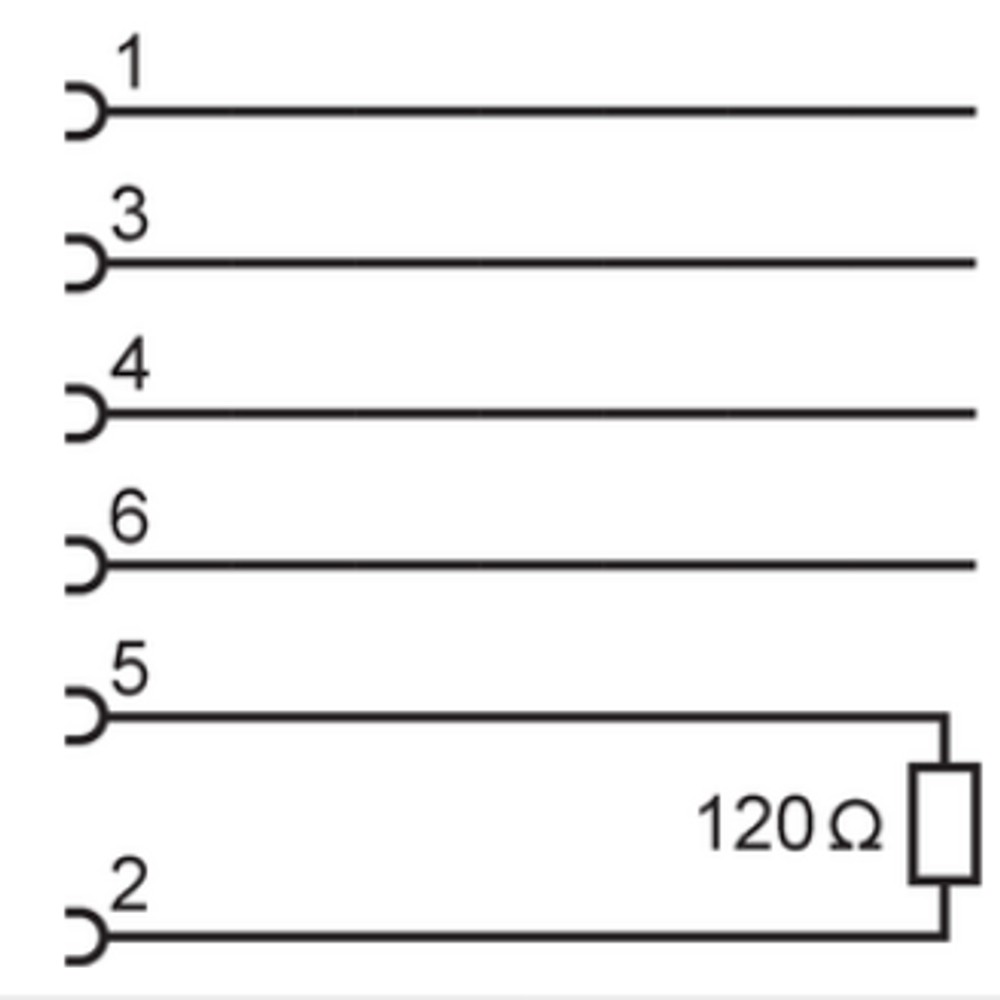

Elétrica 1 conector DEUTSCH DT-06-6S-EP11, reto, com 5 contatos dourados. Compatibilidade elétrica confirmada para a aplicação CAN-Bus especificada; a ficha não detalha a atribuição individual dos pinos.

Processo Não aplicável como conexão de processo; trata-se de um componente de terminação para barramento CAN.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Barramento CAN cujo projeto requer resistência de terminação nominal de 120 Ω e conexão DEUTSCH DT-06-6S-EP11.	✓	A ficha identifica o produto como resistência de terminação CAN-Bus de 120 Ω e especifica esse conector.
Aplicação móvel com temperatura ambiente entre -40 e 85 °C.	✓	A aplicação móvel e essa faixa de temperatura ambiente constam na ficha do produto.
Rede que exija protocolo diferente de CAN-Bus.	✗	O protocolo especificado para o produto é CAN-Bus.
Instalação que exija conector diferente do DEUTSCH DT-06-6S-EP11.	✗	A conexão elétrica informada é o conector DEUTSCH DT-06-6S-EP11; a ficha não declara compatibilidade com outros conectores.

INSTALAÇÃO

Como instalar o Resistência de terminação CAN-Bus ifm E12575, 120 Ω, IP68, conector DEUTSCH

Confirme no esquema do barramento que o ponto de instalação requer uma resistência de terminação de 120 Ω.
Verifique se o conector do equipamento corresponde ao DEUTSCH DT-06-6S-EP11 especificado para a E12575.
Desenergize ou coloque o sistema em condição segura conforme os procedimentos da instalação.
Inspecione o conector e os contatos; não instale a peça se houver dano ou contaminação visível.
Conecte o componente ao ponto previsto no projeto, sem forçar ou alterar a pinagem.
Após a montagem, verifique a conexão e o funcionamento do barramento conforme o procedimento de diagnóstico do sistema.

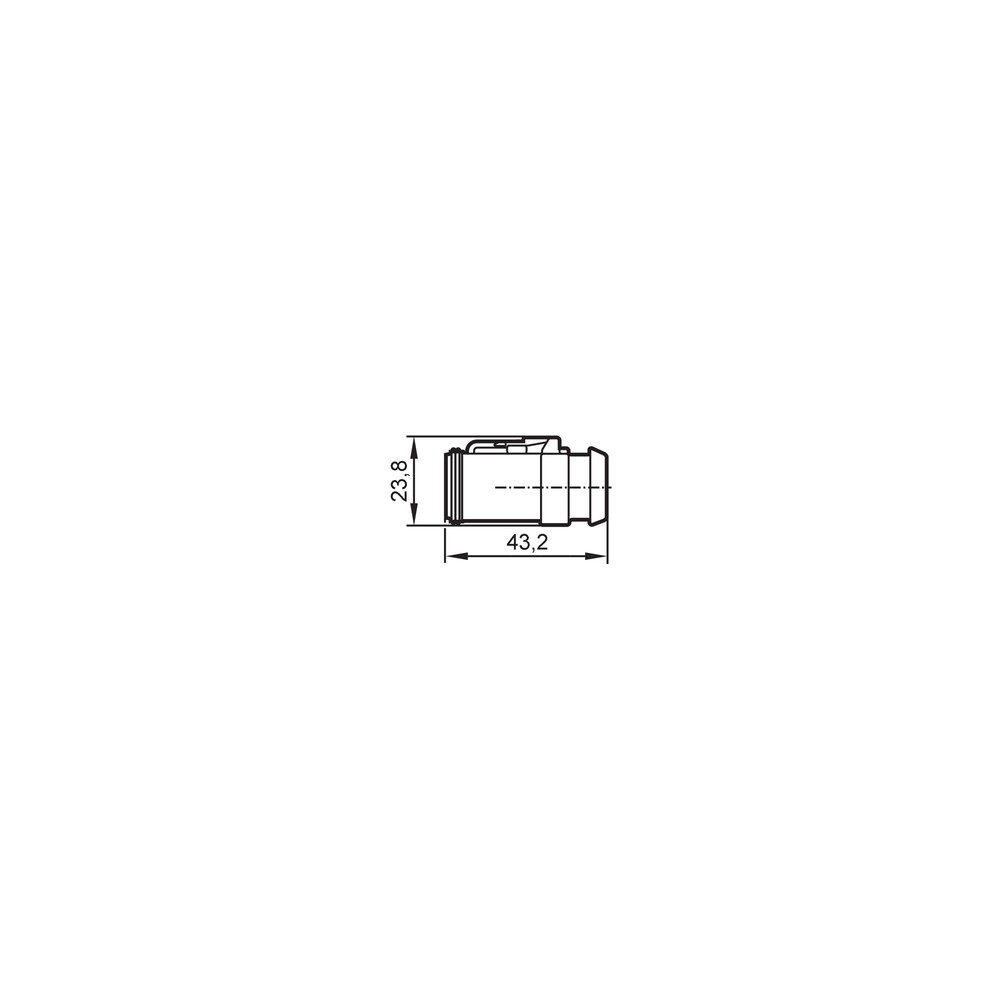

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falhas de comunicação ou erros no barramento após a instalação.	A terminação pode estar ausente, instalada em ponto não previsto ou incompatível com o projeto da rede.	Confira no esquema do barramento a posição prevista para a terminação e confirme que o componente requerido é de 120 Ω.
O componente não acopla ao conector do equipamento.	O conector da instalação pode não corresponder ao DEUTSCH DT-06-6S-EP11 especificado.	Compare o código e a configuração do conector instalado com os dados da ficha, sem forçar o acoplamento.
Conexão intermitente após a montagem.	Pode haver contato incompleto, dano ou contaminação nos contatos ou no conector.	Inspecione o acoplamento e os contatos com o sistema em condição segura; consulte o procedimento de manutenção da instalação.
Operação irregular após exposição a condições ambientais severas.	A condição pode exceder os limites especificados ou as condições reais de proteção podem não corresponder à aplicação.	Verifique a temperatura ambiente frente à faixa de -40...85 °C e consulte o datasheet para confirmar as condições aplicáveis ao grau IP68.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12575 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a ifm E12575 e para que serve?

É uma resistência de terminação para barramento CAN, com valor nominal de 120 Ω. A ficha indica uso em aplicações móveis.

Qual conector e quantos contatos esse componente utiliza?

Utiliza um conector DEUTSCH DT-06-6S-EP11 reto, com 5 contatos dourados. Confirme a correspondência com a conexão prevista no seu equipamento.

A E12575 serve para qualquer rede de comunicação industrial?

Não; a ficha especifica CAN-Bus. Não há informação que confirme compatibilidade com outros protocolos.

Posso usar a E12575 em uma rede que exija outro valor de terminação?

A ficha especifica 120 Ω. Para um projeto que exija outro valor, selecione uma peça conforme o requisito do barramento.

O que verificar se o barramento apresentar falhas depois de instalar a resistência?

Confira se a rede requer uma terminação de 120 Ω e se a peça está no ponto indicado pelo esquema. Verifique também o encaixe do conector e consulte o procedimento de diagnóstico do sistema.

O que pode causar conexão intermitente com a resistência já instalada?

Um acoplamento incompleto ou contatos danificados ou contaminados são possibilidades a verificar. Inspecione o conector em condição segura antes de substituir a peça.

Devo comprar esta resistência ou um conjunto com várias peças?

Os dados fornecidos identificam a embalagem como 1 peça. A quantidade necessária depende do projeto do barramento e não está especificada na ficha.

Quando devo escolher outra resistência de terminação?

Quando o projeto exigir valor diferente de 120 Ω, outro protocolo ou conexão diferente do DEUTSCH DT-06-6S-EP11. A ficha não informa compatibilidade com outras configurações.

Que cuidados devo ter ao instalar a E12575?

Confirme o valor de terminação e o ponto de instalação no esquema CAN, e não force o conector. A ficha não fornece pinout separado; consulte o datasheet ou a documentação do sistema para detalhes de ligação.

A peça é adequada para a temperatura e a proteção exigidas na minha instalação?

A ficha declara temperatura ambiente de -40...85 °C e grau de proteção IP68. Compare esses dados com as condições reais e consulte o datasheet para detalhes de aplicação e ensaio.

GLOSSÁRIO TÉCNICO

Resistência de terminação

Componente conectado conforme o projeto do barramento para fornecer a terminação elétrica especificada. (Ref.: 120 Ω)

CAN-Bus

Protocolo de comunicação indicado para a aplicação deste componente. (Ref.: CAN-Bus)

IP68

Grau de proteção declarado para o produto; as condições detalhadas de ensaio devem ser consultadas no datasheet. (Ref.: IP68)

Conector DEUTSCH

Conexão elétrica especificada para acoplamento do componente. (Ref.: DT-06-6S-EP11)
