Cabo de Conexão AMP IFM E12566 5m

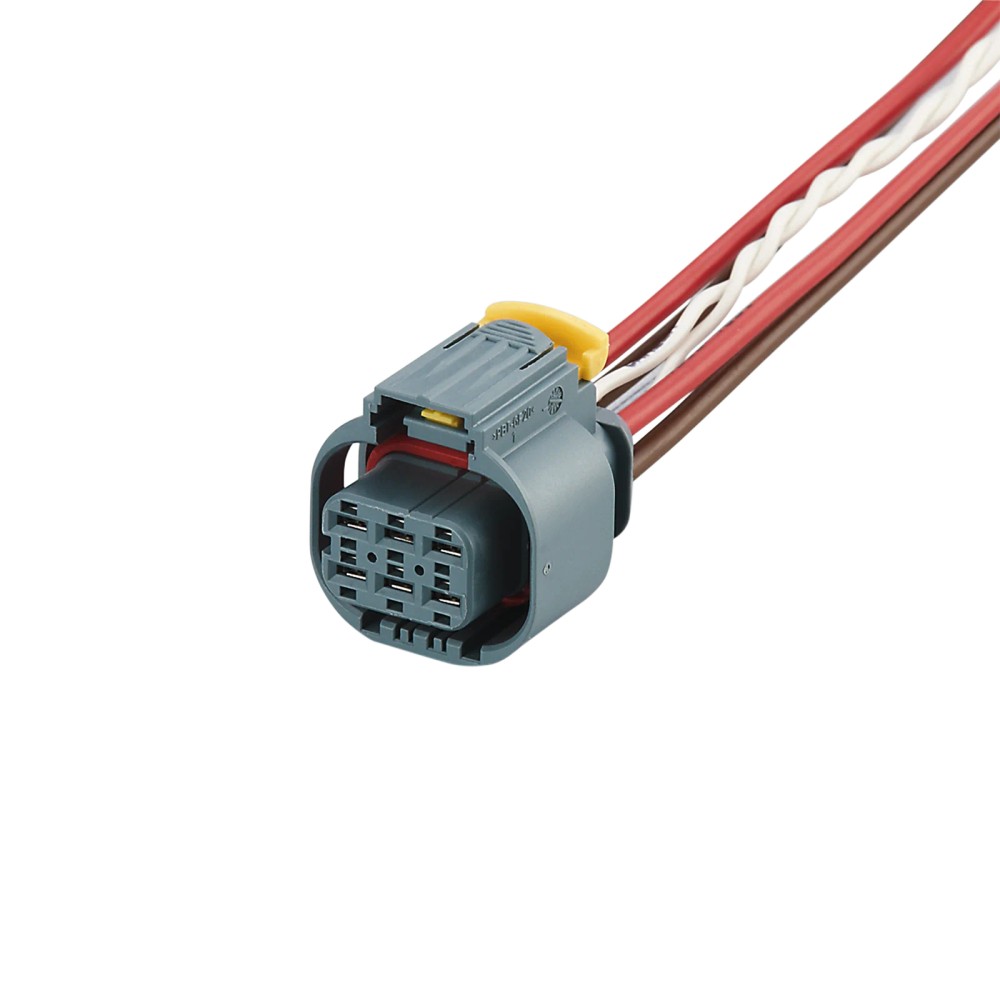

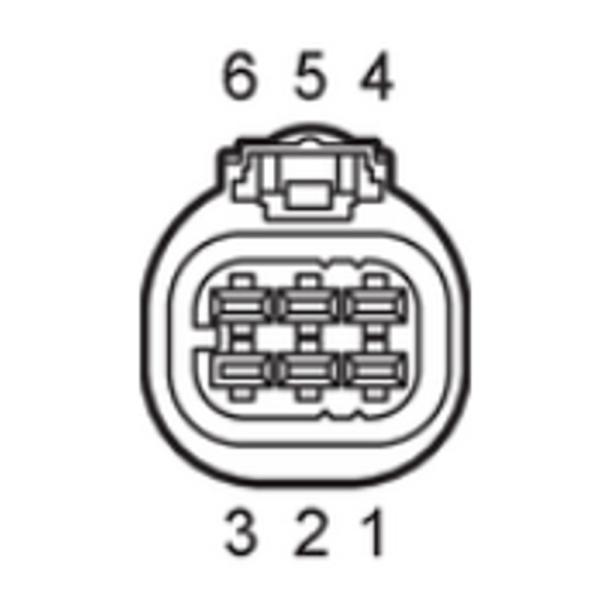

Pré-visualizar: E12566 IFM - Cabo de Conexão AMP Alimentação Módulos I/O 5m PVC IP67

E12566 IFM - Cabo de Conexão AMP Alimentação Módulos I/O 5m PVC IP67

Imagem meramente ilustrativa

R$ 437,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12566
EAN: 4021179309745
NCM do produto: 85444200

Destaques do Produto Aplicação Alimentação...mais

Fechar menu

Saiba mais sobre: "E12566 IFM - Cabo de Conexão AMP Alimentação Módulos I/O 5m PVC IP67"

Destaques do Produto

Aplicação

Alimentação de módulos I/O móveis

Conector

AMP reto

Comprimento

5 m

Tensão de operação

12...24 V DC

Proteção

IP67 com conector compatível encaixado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM E12566 com conector AMP reto, 5 m, PVC, IP67

O IFM E12566 é um cabo de conexão com conector AMP destinado à alimentação energética de módulos I/O móveis. Possui 5 m de comprimento, revestimento em PVC e grau de proteção IP67 quando o conector compatível está encaixado. A tensão de operação especificada é de 12 a 24 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E12566
Aplicação	Alimentação energética de módulos I/O móveis
Tipo de conector	AMP, reto
Comprimento do cabo	5 m
Material do cabo	PVC
Grau de proteção	IP67 com conector compatível encaixado
Tensão de operação	12...24 V DC
Seção transversal dos condutores	4 x 2,5 mm² + 2 x 0,5 mm²
Temperatura ambiente	-40...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Alimentação energética de módulos I/O móveis, conforme aplicação indicada para o produto.
Instalações que demandem cabo de 5 m, conector AMP reto e operação dentro da tensão e da faixa de temperatura especificadas.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exigir um conector diferente do AMP reto indicado na ficha.
Não utilizar fora da tensão de operação de 12...24 V DC ou da faixa de temperatura ambiente de -40...100 °C especificadas.

APLICAÇÕES E USO

Aplicação declarada: alimentação energética de módulos I/O móveis com conexão AMP compatível e tensão de 12...24 V DC.
Pode ser considerado em instalação sujeita à faixa de temperatura ambiente informada de -40...100 °C; confirme também os limites dos equipamentos conectados.
A ficha condiciona o grau IP67 ao encaixe de um conector compatível. Não há informação fornecida sobre resistência a agentes químicos, flexão contínua ou raio mínimo de curvatura.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM E12566 com conector AMP reto, 5 m, PVC, IP67, verifique estes pontos:

Quando escolher o E12566

Escolha este modelo para alimentação energética de módulos I/O móveis quando o sistema aceitar conexão AMP reta, exigir 5 m de cabo e operar em 12...24 V DC.

Quando avaliar outra configuração

Verifique outra opção se o equipamento exigir outro tipo ou geometria de conector, outro comprimento, tensão fora da faixa indicada ou condições ambientais fora de -40...100 °C. Confirme o pinout e os requisitos elétricos no datasheet do equipamento antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Código do fabricante / SKU	E12566	Identificação do produto no anúncio.
Part number do catálogo	ADOGX060--A005E06	Referência apresentada nos dados do catálogo.
GTIN	4021179309745	Código comercial informado para identificação.
Tipo de produto	Cabo de conexão com conector AMP	Descrição do tipo de produto.
Aplicação	Alimentação energética de módulos I/O móveis	Aplicação declarada na ficha.
Categoria	Tecnologia de conexão	Classificação do produto.

Dados elétricos
Tensão de operação	12...24 V DC	Faixa de operação informada na ficha.
Seção transversal dos condutores	4 x 2,5 mm² + 2 x 0,5 mm²	Composição e seção dos condutores informadas; corrente admissível não especificada.

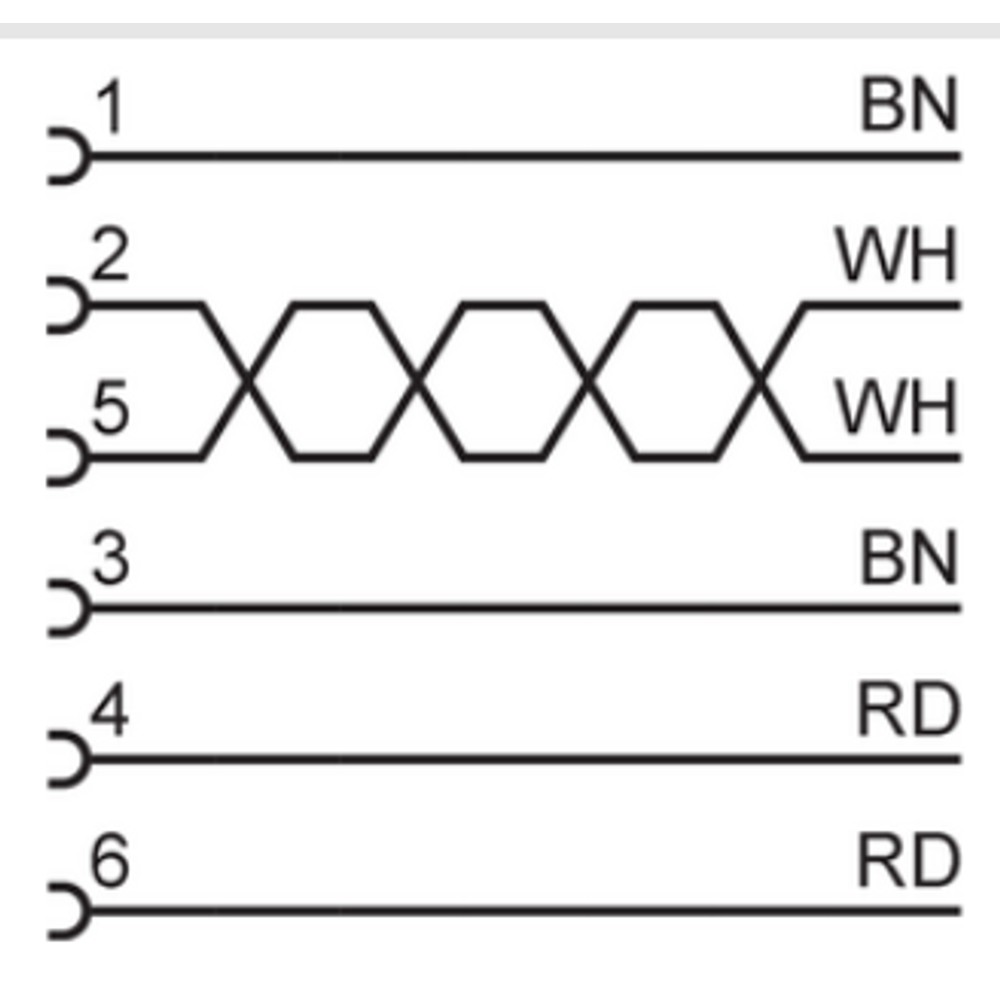

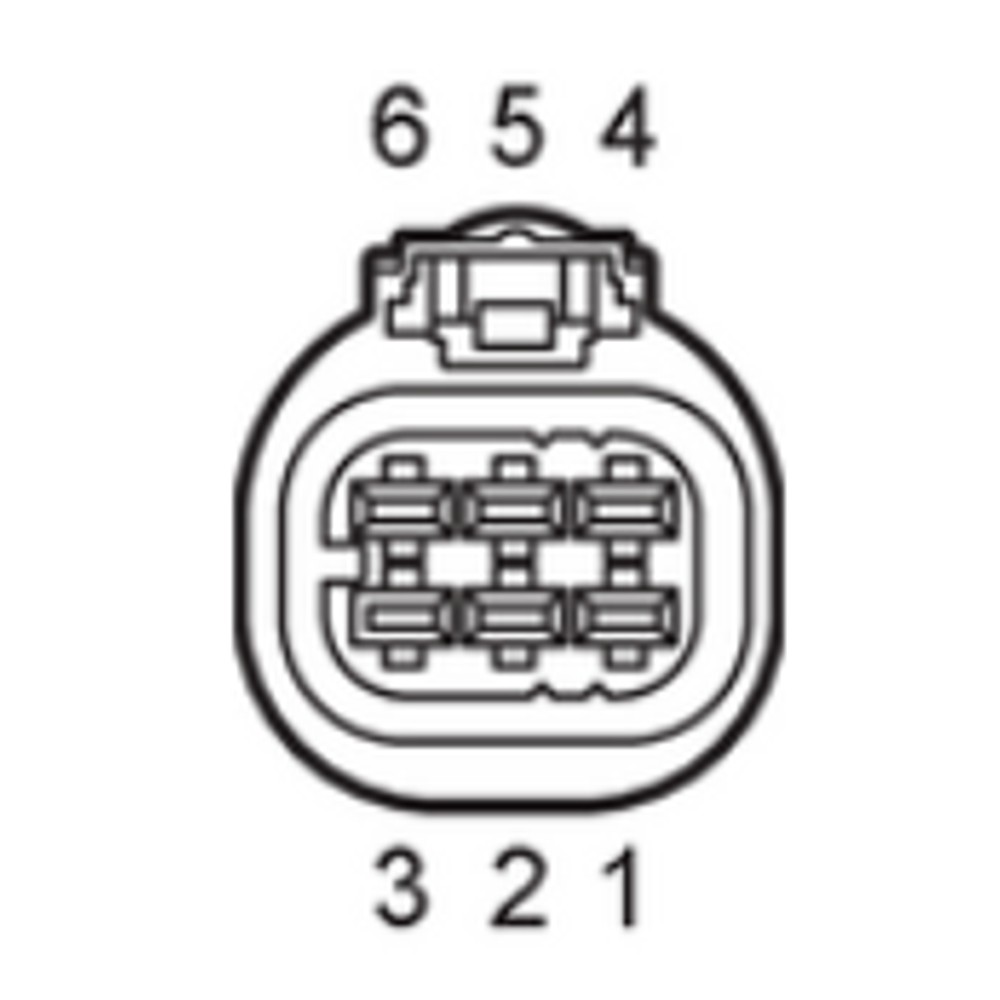

Cores dos fios	BN = marrom; RD = vermelho; WH = branco	Identificação de cores conforme dados do produto; pinout não informado.
Conexão elétrica do cabo	5 m, PVC; 4 x 2,5 mm² + 2 x 0,5 mm²	Descrição da conexão elétrica fornecida na ficha.

Conexões
Tipo e geometria do conector	1 x conector AMP, reto	Configuração de conexão informada para o produto.
Contatos	Niquelados	Material/acabamento dos contatos informado na ficha.
Corpo do conector	PBT	Material do corpo informado na ficha.
Observação de proteção	IP67 com conector compatível encaixado	A proteção depende da condição de conexão indicada.

Condições ambientais
Temperatura ambiente	-40...100 °C	Faixa informada para operação; a ficha também apresenta a mesma faixa para condição móvel.
Temperatura ambiente (móvel)	-40...100 °C	Limites informados para a condição móvel.
Grau de proteção	IP67	Aplicável com conector compatível encaixado.

Dados mecânicos e materiais
Comprimento do cabo	5 m	Comprimento informado para o cabo.
Material do revestimento	PVC	Material do cabo informado.
Material do invólucro/corpo	PBT	Material informado para o corpo do conector.
Peso	576,5 g	Peso informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo com 5 m, seção transversal de condutores 4 x 2,5 mm² + 2 x 0,5 mm² e conector AMP reto. Tensão de operação especificada: 12...24 V DC. A ficha não informa pinout nem corrente admissível; confirme esses dados no datasheet antes da ligação.

Processo Conector AMP reto. A proteção IP67 é indicada com conector compatível encaixado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação energética de módulo I/O móvel compatível com conector AMP e tensão de 12...24 V DC	✓	A ficha identifica essa aplicação e informa o conector AMP e a faixa de tensão.
Instalação que requer proteção IP67 com o conector compatível encaixado	✓	O grau de proteção indicado é IP67 sob essa condição de conexão.
Equipamento que requer outro tipo de conector ou conector não compatível	✗	A conexão especificada para o cabo é AMP reto; a compatibilidade mecânica e elétrica com outro conector não está estabelecida.
Sistema com tensão de operação fora de 12...24 V DC	✗	A tensão informada para o produto é 12...24 V DC.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM E12566 com conector AMP reto, 5 m, PVC, IP67

Confirme no datasheet do módulo I/O a compatibilidade do conector AMP e os requisitos elétricos.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector e o cabo; não instale se houver danos visíveis.
Alinhe o conector AMP com a conexão correspondente e encaixe sem forçar.
Para a condição IP67 indicada, assegure que o conector compatível esteja encaixado corretamente.
Antes de energizar, confira a identificação dos fios e o esquema do equipamento; o pinout não está especificado nos dados disponíveis.

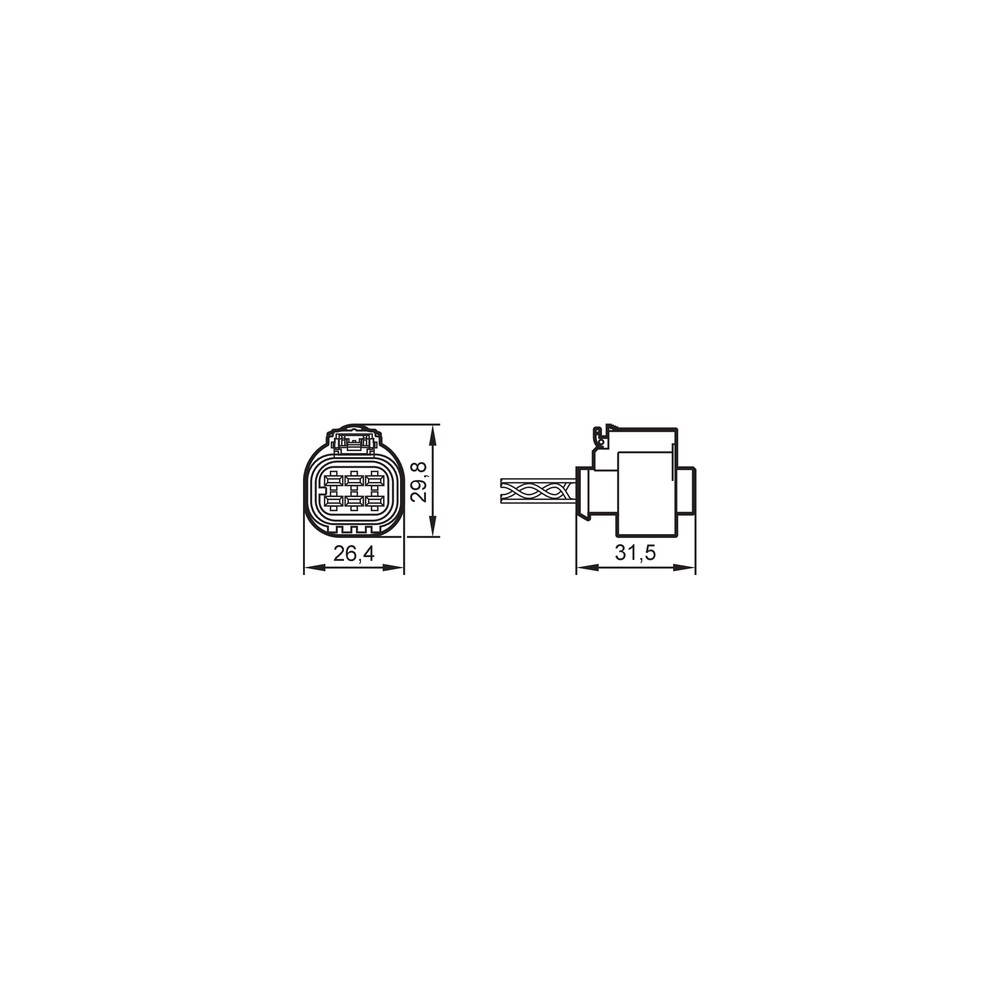

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo I/O não recebe alimentação.	Conector não totalmente encaixado, ligação incorreta ou incompatibilidade elétrica com o equipamento.	Com o circuito desenergizado, confira o encaixe e a correspondência das ligações com o datasheet do módulo; depois, verifique se a alimentação está dentro de 12...24 V DC.
A conexão apresenta interrupções durante a operação.	Conector mal encaixado ou dano visível no cabo ou nos contatos.	Inspecione o cabo e o conector, confirme o encaixe e verifique a continuidade com o circuito desenergizado e seguindo o procedimento de manutenção aplicável.
A instalação não mantém a proteção IP67 esperada.	Conector compatível não encaixado corretamente ou interface de conexão inadequada.	Confirme que o conector compatível está encaixado e consulte a documentação do equipamento conectado para verificar a interface.
O cabo ou o módulo opera fora das condições previstas.	Tensão ou temperatura ambiente fora dos limites informados para o cabo.	Meça a tensão de alimentação e verifique a temperatura ambiente no ponto de instalação em relação às faixas especificadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12566 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o cabo IFM E12566?

Ele é destinado à alimentação energética de módulos I/O móveis. A conexão indicada é AMP reta.

O que acompanha o produto e quais são as características principais?

A ficha descreve um cabo de conexão IFM E12566 com 5 m e conector AMP reto. Não há indicação de acessórios incluídos.

O E12566 serve para um equipamento que não usa conector AMP?

A ficha especifica conector AMP reto. A compatibilidade mecânica e elétrica com outro tipo de conector não está informada e deve ser confirmada na documentação do equipamento.

Posso usar este cabo em uma aplicação com tensão diferente de 12...24 V DC?

A tensão de operação especificada é 12...24 V DC. A ficha não confirma o uso fora dessa faixa.

O módulo não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique se o conector está encaixado, se a tensão está dentro da faixa indicada e se as ligações correspondem ao datasheet do módulo. A ficha do cabo não fornece o pinout.

A conexão apresenta falhas intermitentes; qual pode ser a causa?

Um encaixe incompleto ou dano visível no cabo ou nos contatos pode causar falhas. Inspecione a conexão e o cabo com o circuito desenergizado.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O E12566 é uma unidade de cabo de conexão com conector AMP e comprimento especificado de 5 m. A ficha não compara essa configuração com conjuntos de peças avulsas; confirme os requisitos do equipamento antes de escolher.

Como decidir entre o E12566 e outro cabo de conexão?

Compare tipo e geometria do conector, comprimento requerido, tensão de operação e condições ambientais com os dados do sistema. O E12566 informa conector AMP reto e 5 m.

Como instalar o cabo sem comprometer a conexão?

Desenergize o circuito, alinhe o conector AMP e encaixe sem forçar. Para a condição IP67 indicada, mantenha o conector compatível encaixado.

O E12566 inclui desenho ou esquema de pinagem?

Há um desenho em escala disponível na documentação listada. Um esquema de pinagem não foi informado nos dados disponíveis; consulte o datasheet do fabricante e do equipamento conectado.

GLOSSÁRIO TÉCNICO

AMP

Tipo de conector especificado para a conexão do cabo; neste produto, a geometria é reta.

IP67

Grau de proteção informado para o produto quando o conector compatível está encaixado.

PVC

Material indicado para o revestimento do cabo.

PBT

Material indicado para o corpo do conector.

Seção transversal do condutor

Área nominal indicada para os condutores do cabo, apresentada como 4 x 2,5 mm² + 2 x 0,5 mm².
