Cabo de Conexão IFM E12565 com Conector AMP 2m

Pré-visualizar: E12565 IFM - Cabo de Conexão com Conector AMP para Aplicações Móveis 2m PVC IP67

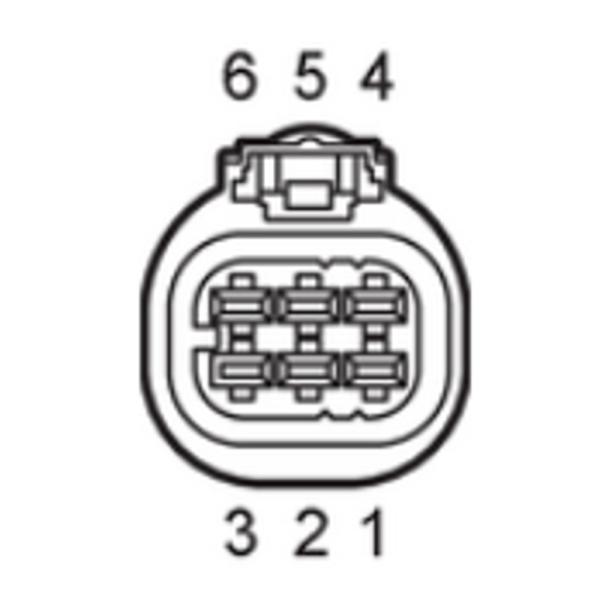

E12565 IFM - Cabo de Conexão com Conector AMP para Aplicações Móveis 2m PVC IP67

Imagem meramente ilustrativa

R$ 261,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12565
EAN: 4021179309738
NCM do produto: 85444200

Destaques do Produto Modelo E12565...mais

Fechar menu

Saiba mais sobre: "E12565 IFM - Cabo de Conexão com Conector AMP para Aplicações Móveis 2m PVC IP67"

Destaques do Produto

Modelo

E12565

Tipo de conector

AMP, reto

Comprimento

2 m

Tensão de operação

12...24 V DC

Condutores

4 x 2,5 mm² + 2 x 0,5 mm²

Proteção

IP67 somente com conector compatível encaixado

Por que comprar IFM na Melhor Indústria?

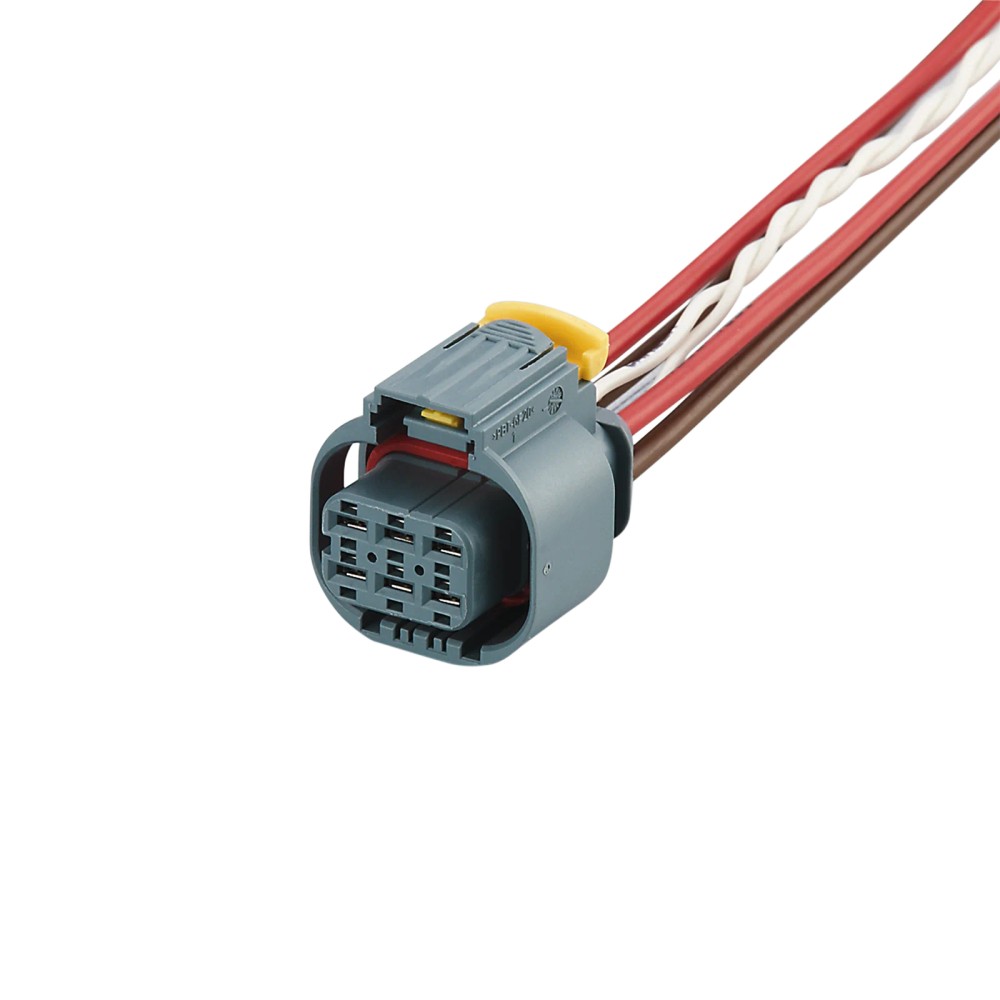

Sobre o Cabo de conexão ifm E12565 com conector AMP reto, 2 m, PVC, IP67

O ifm E12565 é um cabo de conexão com conector AMP, indicado pelo fabricante para aplicações móveis. Tem 2 m de comprimento, revestimento de PVC e grau de proteção IP67 quando conectado a um conector compatível. A conexão elétrica inclui condutores de 4 x 2,5 mm² + 2 x 0,5 mm² e opera em 12...24 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm
Modelo / SKU	E12565
Tipo	Cabo de conexão com conector AMP
Comprimento	2 m
Conector	1 x AMP reto
Condutores	4 x 2,5 mm² + 2 x 0,5 mm²
Tensão de operação	12...24 V DC
Material do cabo	PVC
Grau de proteção	IP67, com conector compatível encaixado
Temperatura ambiente	-40...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis que demandem cabo de conexão com conector AMP e cujas especificações elétricas e mecânicas correspondam às do E12565.
Instalações que necessitem de cabo de 2 m, operação em 12...24 V DC e condutores de 4 x 2,5 mm² + 2 x 0,5 mm².

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que o equipamento de destino aceita o conector AMP correspondente e a configuração elétrica do cabo.
Não considerar IP67 garantido com o conector desconectado ou sem encaixe compatível.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão elétrica em aplicações móveis. Confirme no equipamento de destino a correspondência do conector AMP, da tensão e da configuração dos condutores.
Uso em ambiente dentro da faixa de temperatura informada de -40...100 °C; a ficha não detalha condições adicionais de instalação ou movimento do cabo.
A proteção IP67 é especificada com conector compatível encaixado. Não extrapole essa classificação para conexão aberta ou desconectada.
Possibilidade inferida: pode ser considerado em uma instalação que requeira as características elétricas e mecânicas listadas, desde que o fabricante do equipamento confirme a compatibilidade. A ficha não identifica modelos específicos de dispositivos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão ifm E12565 com conector AMP reto, 2 m, PVC, IP67, verifique estes pontos:

Escolha o E12565 quando

A aplicação móvel requerer conector AMP reto, comprimento de 2 m, condutores de 4 x 2,5 mm² + 2 x 0,5 mm² e operação em 12...24 V DC.

Verifique outra configuração quando

O equipamento exigir outro tipo de conector, outro comprimento ou uma configuração de condutores diferente. Confirme os requisitos do dispositivo e o desenho/datasheet antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante indicada na ficha.
Modelo / SKU	E12565	Código do produto no anúncio.
Part number do anúncio	E12565	Identificador informado nos dados básicos do anúncio.
Part number do catálogo	ADOGX060--A002E06	Identificador registrado no conjunto de dados do catálogo.
GTIN	4021179309738	Código de identificação comercial informado para o produto.
Tipo de produto	Cabo de conexão com conector AMP	Descrição do tipo de produto.
Aplicação indicada	Aplicações móveis	Aplicação informada pelo fabricante.

Conexão elétrica
Comprimento do cabo	2 m	Comprimento informado para o cabo.
Material do cabo	PVC	Material de revestimento informado na ficha.
Configuração dos condutores	4 x 2,5 mm² + 2 x 0,5 mm²	Seções e quantidade de condutores conforme dados do produto.
Tensão de operação	12...24 V DC	Faixa de operação informada na ficha.
Cores dos fios	BN = marrom; RD = vermelho; WH = branco	Identificações de cores fornecidas; a ficha não detalha a função elétrica de cada fio.

Conector e materiais
Tipo e quantidade de conectores	1 x conector AMP, reto	Configuração informada para a conexão do cabo.
Material dos contatos	Niquelado	Acabamento dos contatos conforme ficha.
Material do corpo do conector	PBT	Material informado para o corpo do conector.
Material do invólucro	PBT	Material indicado nos dados do produto.

Condições ambientais e proteção
Grau de proteção	IP67	Aplicável com conector compatível encaixado, conforme observação da ficha.
Temperatura ambiente	-40...100 °C	Faixa de temperatura especificada para o produto.
Temperatura ambiente para aplicação móvel	-40...100 °C	Faixa indicada nos dados de temperatura para uso móvel.

Dados físicos e embalagem
Peso	246,4 g	Peso indicado no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

Conexões

Elétrica Cabo de 2 m em PVC; condutores 4 x 2,5 mm² + 2 x 0,5 mm²; tensão de operação 12...24 V DC. A ficha informa 1 conector AMP reto, contatos niquelados e corpo de PBT. Confirme a atribuição dos pinos no datasheet e no dispositivo conectado.

Processo Não aplicável: trata-se de um cabo elétrico de conexão, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação móvel que requer conector AMP compatível, 2 m de cabo e operação em 12...24 V DC	✓	Essas características constam na ficha do E12565; a correspondência do conector e da atribuição elétrica deve ser confirmada no equipamento.
Instalação que exige IP67 com conector compatível encaixado	✓	A ficha especifica IP67 sob a condição de conector compatível encaixado.
Equipamento que exige outro tipo de conector ou outra configuração de condutores	✗	A ficha identifica conector AMP reto e condutores 4 x 2,5 mm² + 2 x 0,5 mm²; não há evidência de compatibilidade com configurações diferentes.
Aplicação que exige IP67 com o conector desconectado	✗	A condição de proteção indicada é conector compatível encaixado.

INSTALAÇÃO

Como instalar o Cabo de conexão ifm E12565 com conector AMP reto, 2 m, PVC, IP67

Desenergize o equipamento antes de conectar ou desconectar o cabo.
Confirme no datasheet do E12565 e na documentação do equipamento a compatibilidade do conector AMP e a atribuição dos contatos.
Verifique que a tensão prevista para a aplicação esteja dentro de 12...24 V DC.
Confira o comprimento, a configuração dos condutores e as cores identificadas na ficha antes de preparar a instalação.
Encaixe o conector compatível corretamente; a condição indicada para IP67 depende de ele estar encaixado.
Após a conexão, inspecione o assentamento do conector e verifique o funcionamento conforme as instruções do equipamento conectado.

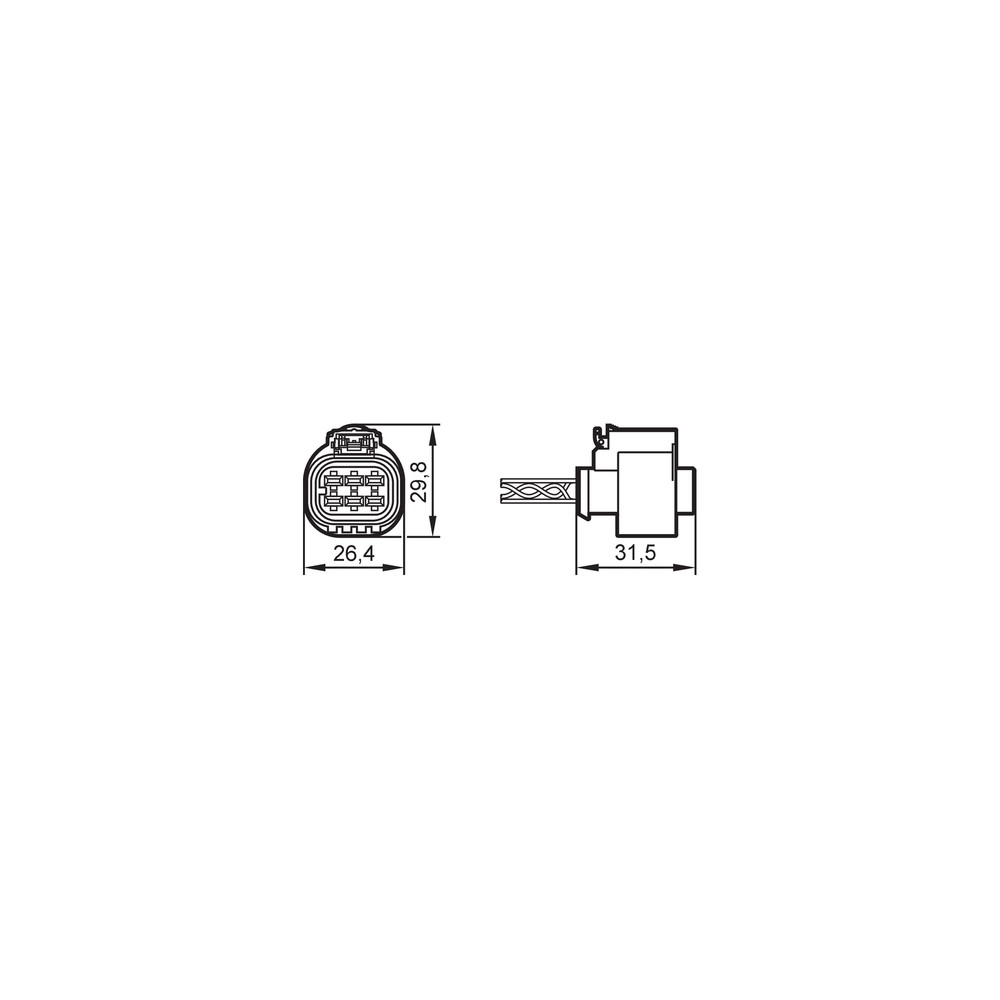

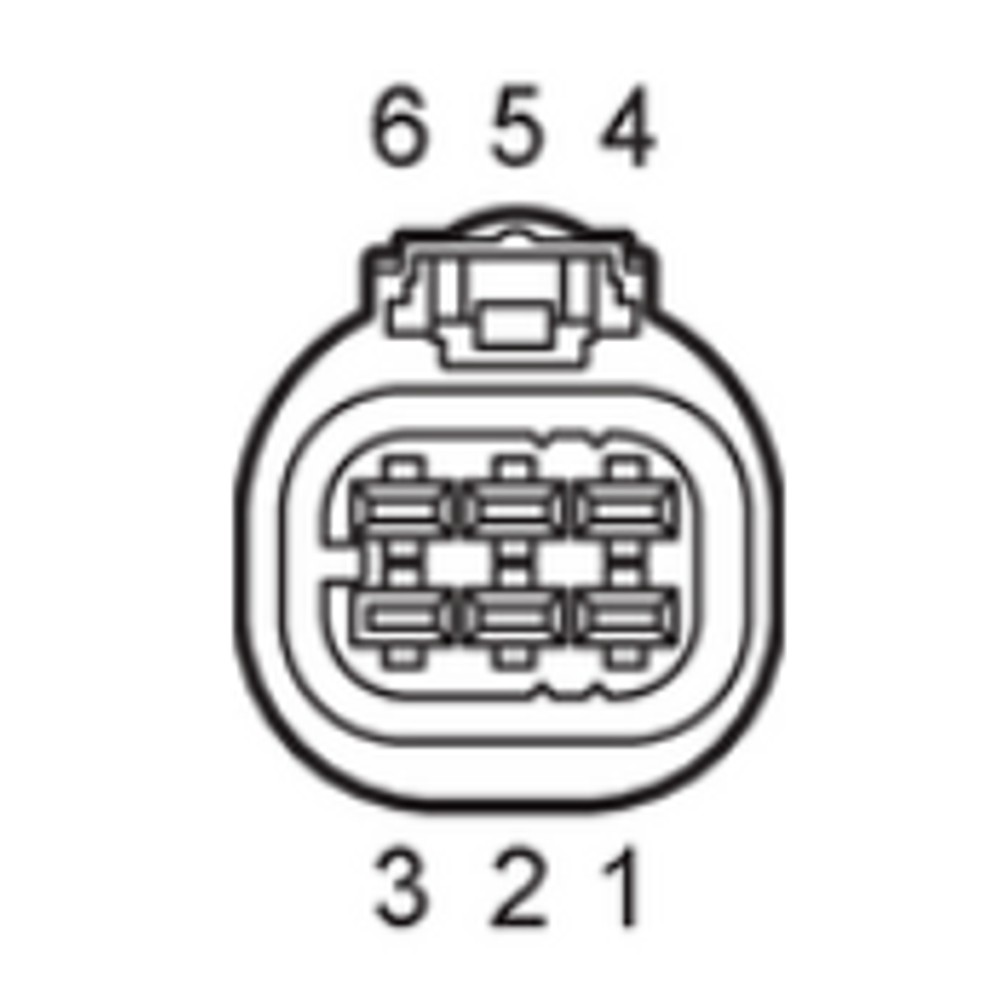

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não opera.	Conector não encaixado corretamente, incompatibilidade de tensão ou conexão elétrica divergente da configuração exigida pelo equipamento.	Desenergize o circuito; confira o encaixe, a tensão de alimentação e a atribuição dos contatos nos documentos do cabo e do equipamento.
A conexão apresenta falhas intermitentes.	Encaixe incompleto ou contato elétrico inadequado.	Inspecione o acoplamento e os contatos com o circuito desenergizado; compare a montagem com a documentação do fabricante.
Há ingresso de umidade na conexão.	Conector compatível não encaixado ou condição de montagem diferente daquela associada à classificação IP67.	Verifique se o conector está completamente encaixado e confirme que a interface conectada é compatível.
O cabo não alcança o ponto de conexão ou fica tensionado na instalação.	Comprimento disponível insuficiente para o trajeto instalado.	Meça o percurso e compare com o comprimento nominal de 2 m antes de substituir o cabo ou alterar o encaminhamento.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm E12565 (Datasheet) Desenho em escala ifm E12565 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm E12565 e para que serve?

É um cabo de conexão com conector AMP, indicado para aplicações móveis. A ficha especifica um conector AMP reto e cabo de 2 m.

O que acompanha o E12565?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados nos dados do produto.

Posso usar este cabo em qualquer equipamento com alimentação DC?

Não é possível confirmar compatibilidade universal. O equipamento deve aceitar o conector AMP e a configuração elétrica do cabo, além de operar dentro da faixa especificada de 12...24 V DC.

O IP67 vale mesmo com o conector desconectado?

Não. A ficha condiciona o IP67 ao encaixe de um conector compatível.

Este cabo serve se o meu equipamento exigir outro tipo de conector?

A ficha identifica um conector AMP reto e não documenta adaptadores ou compatibilidade com outros tipos. Confirme a interface exigida pelo equipamento antes da seleção.

A ficha confirma que o E12565 pode ser usado fora de aplicações móveis?

A aplicação indicada na ficha é para aplicações móveis. Ela não informa outras aplicações específicas; consulte o datasheet e o fabricante do equipamento para validar outros usos.

O equipamento não funciona depois que conectei o cabo: o que devo verificar?

Verifique primeiro o encaixe do conector, a tensão de alimentação e a atribuição dos contatos exigida pelo equipamento. Faça a inspeção com o circuito desenergizado.

A conexão apresenta umidade; preciso trocar o cabo?

Antes de substituir, confirme se o conector compatível estava corretamente encaixado, condição necessária para a classificação IP67 indicada. Inspecione também a interface conectada conforme a documentação do fabricante.

Devo escolher este cabo ou comprar peças avulsas?

O E12565 é especificado como um cabo de conexão com conector AMP e contém a configuração de condutores indicada na ficha. Se a instalação requer apenas um componente separado ou outra configuração, compare os requisitos elétricos e mecânicos com a documentação do equipamento.

Preciso de alguma ferramenta ou cuidado específico para instalar?

A ficha não especifica ferramenta de montagem. Desenergize o circuito, confirme o pinout na documentação do equipamento e encaixe o conector compatível antes de considerar a condição IP67.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção indicado para o cabo quando um conector compatível está encaixado. (Ref.: grau de proteção IP67)

AMP

Tipo de conector especificado para a conexão do E12565; o conector informado é reto. (Ref.: 1 x conector AMP, reto)

PVC

Material indicado para o revestimento do cabo. (Ref.: material PVC)

PBT

Material especificado para o corpo do conector e o invólucro. (Ref.: material PBT)

Seção dos condutores

Área nominal informada para os grupos de condutores do cabo. (Ref.: 4 x 2,5 mm² + 2 x 0,5 mm²)
