Cabo de Ligação em Y IFM E12563

Pré-visualizar: E12563 IFM - Cabo de Ligação em Y ifm Automação Industrial 5m PUR IP67

E12563 IFM - Cabo de Ligação em Y ifm Automação Industrial 5m PUR IP67

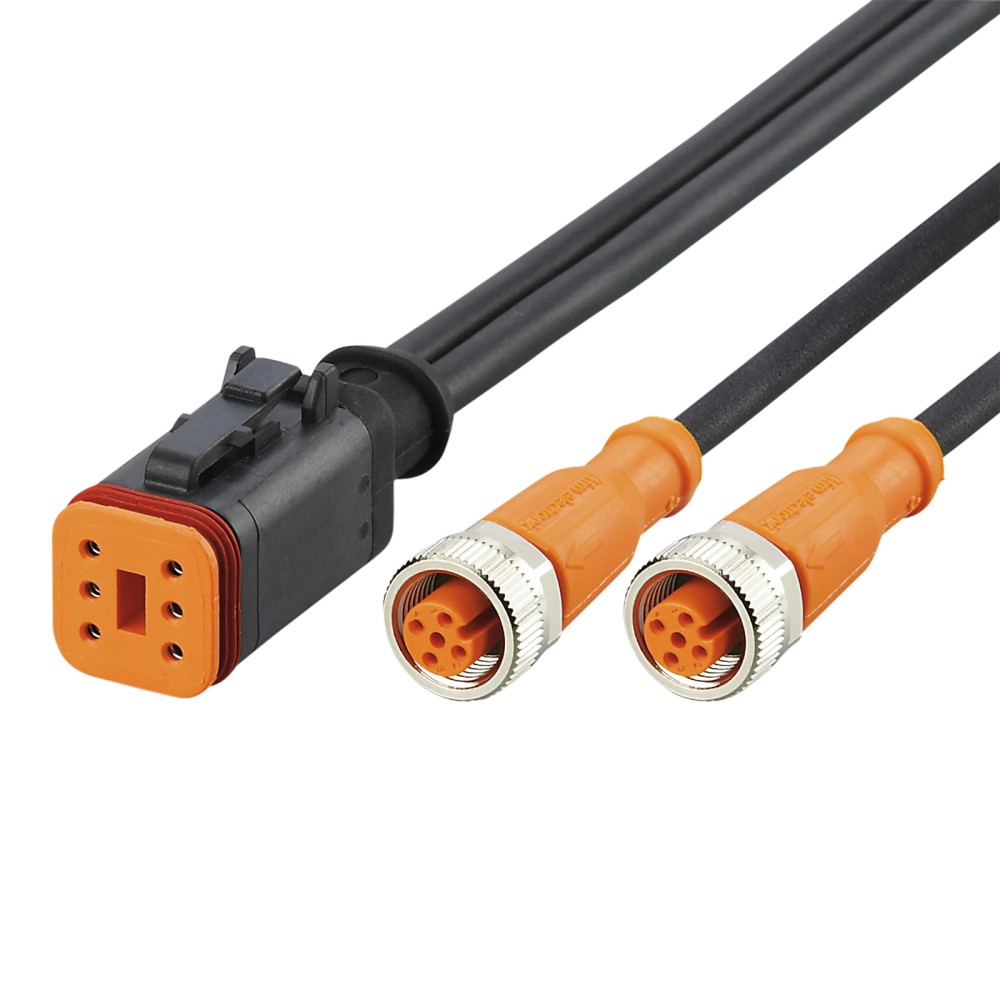

Imagem meramente ilustrativa

R$ 485,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12563
EAN: 4021179309721
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "E12563 IFM - Cabo de Ligação em Y ifm Automação Industrial 5m PUR IP67"

Destaques do Produto

Comprimento

5 m

Formato de distribuição

Y, com 2 soquetes M12 e 1 conector DEUTSCH

Codificação e contatos M12

Codificação A, 3 contatos

Tensão e corrente

8...32 V DC; capacidade total de 4 A

Proteção

IP67 com conector compatível encaixado

Movimentação do cabo

Raio mínimo de curvatura de 10 × o diâmetro do cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12563 IFM — Cabo de ligação em Y, 5 m, PUR, IP67

O E12563 é um cabo de ligação em Y da ifm para distribuir uma conexão a dois soquetes M12 em aplicações de automação industrial. Possui cabo PUR de 5 m, dois soquetes M12 retos com codificação A e grau de proteção IP67 quando conectado a um conector compatível. É livre de silicone e halogênio e permite uso em aplicações com dobras e deslocamentos dentro dos limites especificados.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação em Y
Comprimento do cabo	5 m
Conexões A/B	2 soquetes M12 retos, codificação A, 3 contatos
Conexão C	1 conector DEUTSCH reto, 6 contatos
Material do cabo	PUR, preto, Ø 5,4 mm
Grau de proteção	IP67 com conector compatível encaixado
Tensão de operação	8...32 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-40...80 °C; em aplicação móvel: -20...80 °C
Sem silicone / sem halogênio	Sim / sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de conexão em Y em aplicações industriais e de automação com dois soquetes M12 retos, codificação A e 3 contatos, ligados a um conector DEUTSCH de 6 contatos.
Máquinas-ferramentas e aplicações com refrigerantes e lubrificantes, conforme aplicação informada pelo fabricante.
Instalações que exijam cabo PUR sem silicone e sem halogênio, observando tensão, corrente, temperatura e limites mecânicos especificados.

⚠ Considere outro se precisa de:

Não selecionar para ligações que exijam codificação M12 diferente de A, número de contatos diferente ou uma conexão de saída diferente da especificada; confirmar o esquema do equipamento antes da compra.
Não exceder a tensão de operação de 8...32 V DC nem a capacidade de carga total de 4 A.
Não considerar IP67 com a conexão aberta ou com conector incompatível: a classificação indicada depende de conector compatível encaixado.
Não usar em aplicação móvel fora de -20...80 °C, nem desrespeitar o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: integração em automação industrial e máquinas-ferramentas, incluindo ambientes com refrigerantes e lubrificantes; observar o grau IP67 somente com conector compatível encaixado.
Possibilidade de uso em instalação móvel: a ficha declara faixa de -20...80 °C, máximo de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Validar a geometria real do percurso e os demais limites mecânicos antes da instalação.
Para ligações em Y com duas conexões M12 A-coded, usar somente após confirmar a pinagem do equipamento e manter tensão e carga dentro dos valores especificados. A ficha não declara protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o E12563 IFM — Cabo de ligação em Y, 5 m, PUR, IP67, verifique estes pontos:

Escolha o E12563 quando

A instalação exigir cabo de ligação em Y de 5 m, com dois soquetes M12 retos A-coded de 3 contatos e um conector DEUTSCH reto de 6 contatos, e os limites elétricos e ambientais da ficha forem atendidos.

Avalie outra configuração quando

O equipamento exigir outra codificação, quantidade de contatos, tipo de conector, comprimento ou capacidade elétrica. Compare a pinagem e os limites com o datasheet do equipamento; a ficha deste cabo não confirma compatibilidade com pinagens não especificadas.

Verifique antes de especificar

Confirme a conexão elétrica do equipamento, a corrente total, a tensão DC, o tipo de movimento e a condição de conexão necessária para IP67. A corrente de 4 A é a capacidade total indicada para o cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	E12563	Código do produto e SKU do anúncio.
Tipo de produto	Cabo de ligação em Y	Função declarada para distribuição de conexão.
Marca	ifm	Marca informada no anúncio.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Aplicações indicadas na ficha do produto.
Característica especial	Sem silicone; sem halogênio; tolerâncias para dobras e deslocamentos	Características declaradas pelo fabricante.

Dados elétricos
Tensão de operação	8...32 V DC	Faixa de operação indicada na ficha.
Capacidade de carga total	4 A	Limite total declarado; não representa 4 A por soquete.
Classe de proteção	III	Classificação declarada para o produto.

Conexões elétricas
Soquetes A/B	2 × M12, retos; codificação A; 3 contatos	Configuração das duas conexões de soquete.
Conector C	1 × DEUTSCH, reto; 6 contatos	Configuração da conexão do outro lado.
Cabo	PUR, sem halogênio, preto; 5 m; Ø 5,4 mm; 3 × 0,5 mm² (28 × Ø 0,15 mm)	Construção e dimensões elétricas declaradas.
Bloqueio	Latão, niquelado	Material especificado para o bloqueio dos soquetes.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o bloqueio da conexão M12.

Condições ambientais e proteção
Grau de proteção	IP67	Válido com conector compatível encaixado.
Temperatura ambiente	-40...80 °C	Faixa declarada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	-20...80 °C	Faixa declarada quando o cabo está em aplicação móvel.
Velocidade de movimento	Máx. 3,3 m/s	Condição declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados mecânicos e materiais
Comprimento do cabo	5 m	Comprimento nominal especificado.
Material do cabo	PUR	Material declarado para o revestimento do cabo.
Materiais dos componentes	Invólucro: PA; soquete: TPU laranja; vedação: FKM	Materiais especificados para os componentes.
Material da porca/bloqueio	Latão, niquelado	Material declarado para o bloqueio.
Raio mínimo de curvatura em aplicação flexível	10 × diâmetro do cabo	Limite mínimo declarado para flexão; considerar o diâmetro de 5,4 mm.
Ciclos de curvatura	> 5 milhões	Durabilidade declarada para ciclos de curvatura.
Esforço de torção	±180°/m	Valor declarado para torção.
Peso	461,3 g	Peso informado nos dados do produto.

Identificação comercial
GTIN	4021179309721	Código de identificação comercial informado.
Part number do anúncio	E12563	Número de peça prioritário no anúncio.
Quantidade de slots do distribuidor central	2	Quantidade declarada para o distribuidor.

COMPATIBILIDADE

Comunicação

• Não é especificado protocolo de comunicação na ficha; o produto é um cabo de ligação passivo em Y.

Conexões

Elétrica Lado A/B: 2 soquetes M12 retos, codificação A, 3 contatos cada; cabo PUR preto de 5 m, Ø 5,4 mm, 3 × 0,5 mm² (28 × Ø 0,15 mm). Lado C: 1 conector DEUTSCH reto, 6 contatos. Tensão de operação: 8...32 V DC; capacidade de carga total: 4 A. Confirmar a atribuição dos contatos no datasheet e nos dispositivos conectados.

Processo Não possui conexão de processo; as conexões são elétricas. A compatibilidade mecânica depende dos conectores M12 e DEUTSCH correspondentes, além da codificação e geometria exigidas pelos equipamentos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com duas conexões M12 A-coded de 3 contatos e interface correspondente ao conector DEUTSCH de 6 contatos	✓	A ficha especifica essas conexões; ainda é necessário verificar a atribuição elétrica dos contatos do equipamento.
Circuito DC dentro da faixa de 8...32 V e carga total de até 4 A	✓	Atende aos valores elétricos declarados, respeitada a capacidade de carga total.
Instalação que exige IP67 com conectores compatíveis encaixados	✓	O grau IP67 é indicado sob a condição de conector compatível encaixado.
Equipamento que exige codificação M12 diferente de A ou quantidade de contatos diferente de 3 nos soquetes	✗	A configuração declarada dos soquetes é M12, codificação A, 3 contatos.
Aplicação móvel abaixo de -20 °C ou acima de 80 °C	✗	A faixa de temperatura ambiente em aplicação móvel declarada é -20...80 °C.
Aplicação com corrente total superior a 4 A	✗	A capacidade de carga total especificada é 4 A.

INSTALAÇÃO

Como instalar o E12563 IFM — Cabo de ligação em Y, 5 m, PUR, IP67

Confirme que as interfaces dos equipamentos correspondem aos dois soquetes M12 retos A-coded de 3 contatos e ao conector DEUTSCH reto de 6 contatos.
Verifique a pinagem e a função de cada contato no datasheet do E12563 e na documentação dos dispositivos antes de energizar.
Desenergize o circuito e inspecione conectores, contatos, vedação e cabo quanto a danos ou contaminação.
Conecte os encaixes correspondentes e aperte os bloqueios dentro do torque indicado de 0,6...1,5 Nm.
Planeje o trajeto do cabo respeitando o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e evitando exceder os limites de movimentação declarados.
Para obter a condição IP67 especificada, use conectores compatíveis encaixados; após a instalação, confira o assentamento das conexões e a integridade do cabo.

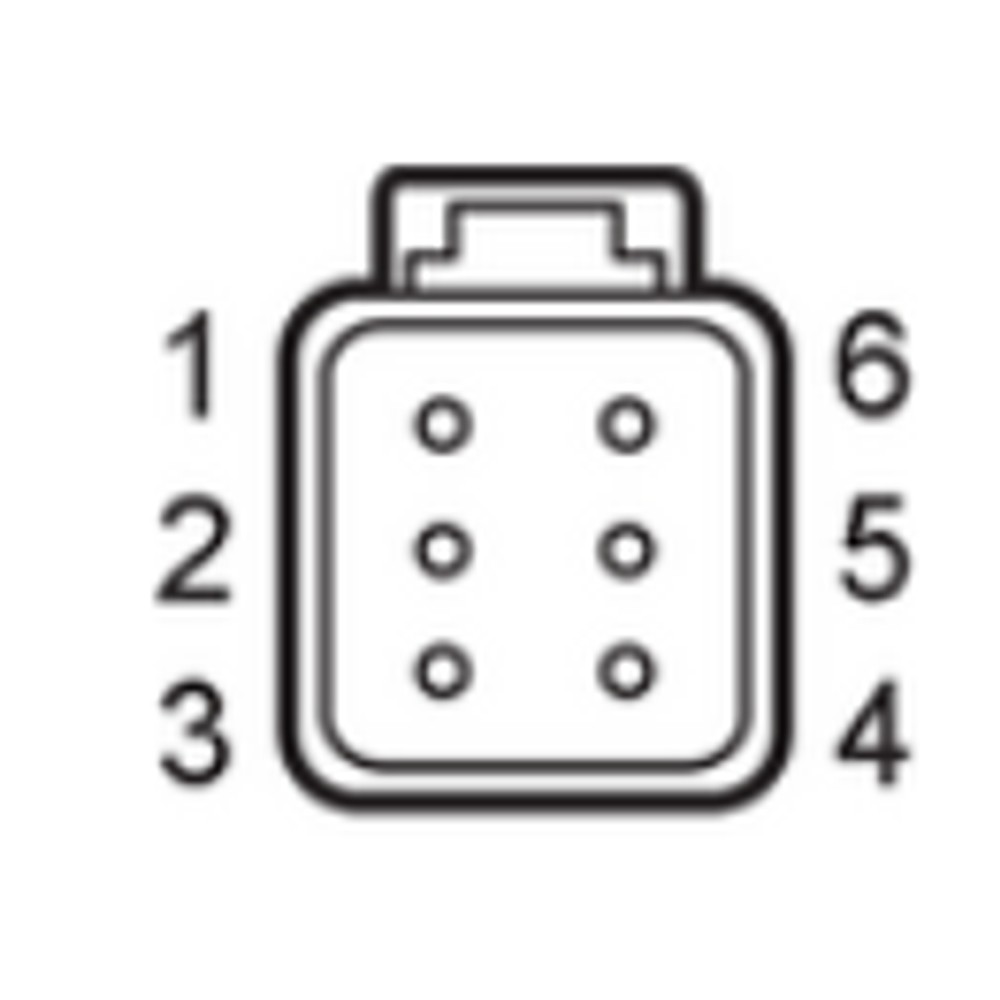

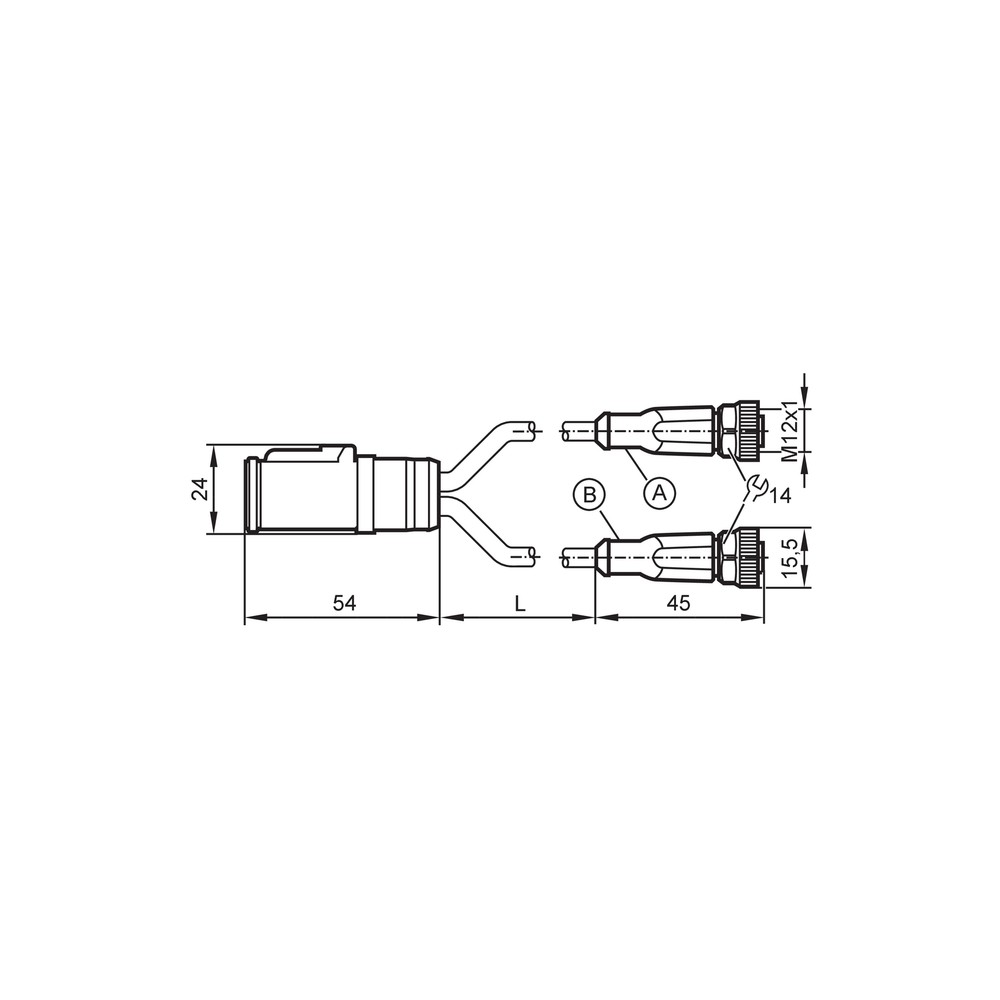

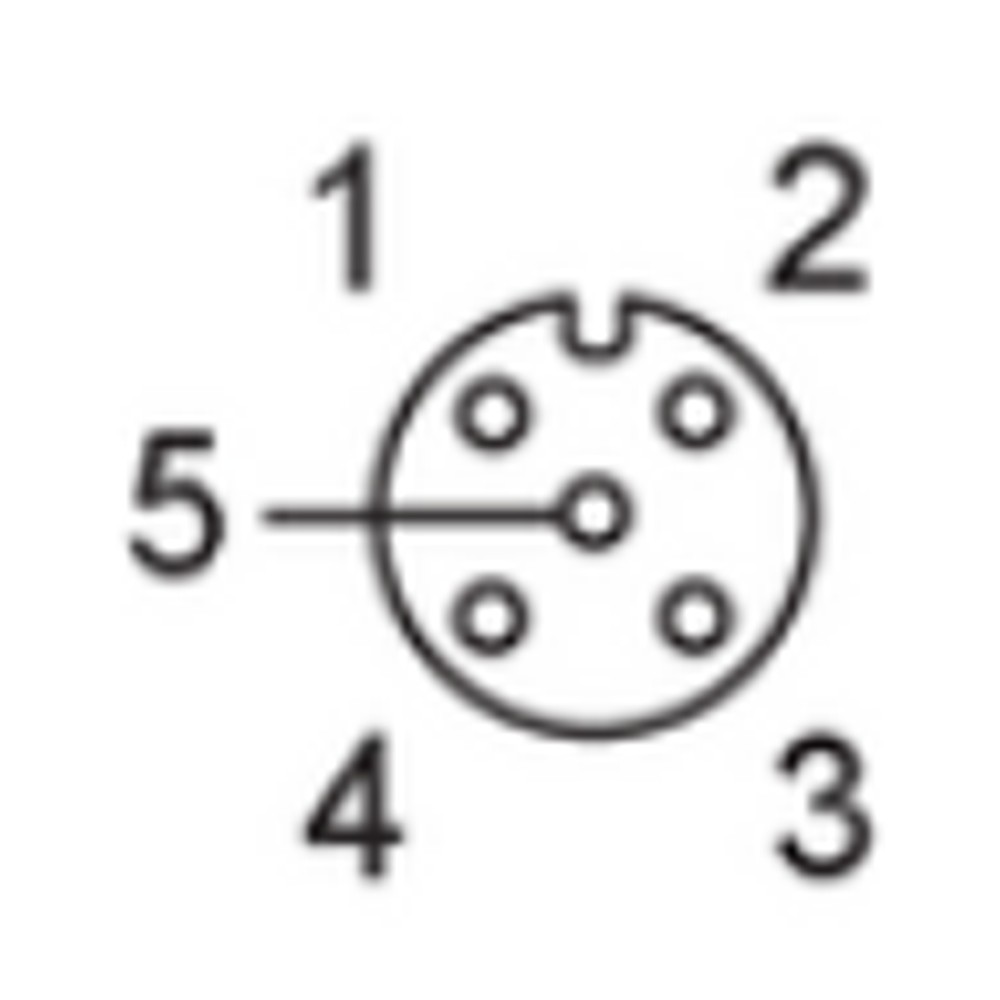

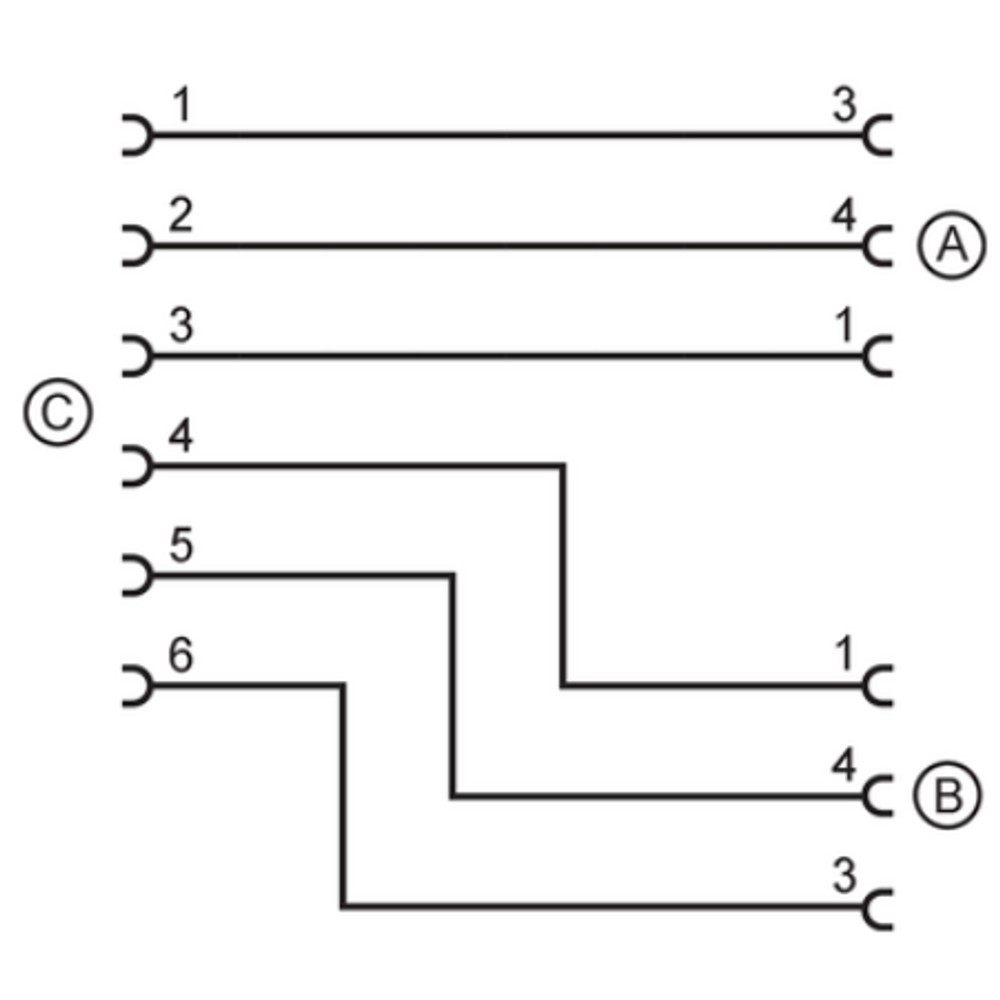

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dos dispositivos conectados não recebe alimentação ou sinal.	Conector não encaixado corretamente, contato contaminado ou pinagem incompatível com o equipamento.	Desenergize o circuito, confira o assentamento e inspecione os contatos; compare a pinagem com o datasheet do cabo e dos dispositivos.
A proteção contra ingresso de água ou poeira não é mantida.	Conector incompatível, encaixe incompleto ou vedação danificada; IP67 depende de conector compatível encaixado.	Confira compatibilidade, encaixe e condição das vedações. Não trate o conector aberto como protegido por IP67.
Falha intermitente durante o movimento do cabo.	Flexão abaixo do raio mínimo, torção acima do valor declarado ou dano decorrente do percurso mecânico.	Inspecione o trajeto e o revestimento; confirme raio mínimo de 10 × o diâmetro e esforço de torção dentro de ±180°/m.
A conexão aquece ou ocorre interrupção sob carga.	Carga total acima de 4 A, conexão frouxa ou operação fora da faixa elétrica especificada.	Meça tensão e corrente total do circuito com instrumento adequado e confira o torque dos bloqueios dentro da faixa declarada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12563 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E12563 e para quem ele serve?

É um cabo de ligação em Y para automação industrial, com dois soquetes M12 A-coded de 3 contatos e um conector DEUTSCH de 6 contatos. Serve a sistemas cujas interfaces e pinagem correspondam a essa configuração.

O que acompanha o produto?

A ficha identifica o produto como uma peça, o cabo E12563. Não há acessórios adicionais informados como inclusos.

O E12563 funciona com qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: os soquetes especificados são retos, A-coded e têm 3 contatos. Confirme também a pinagem e a correspondência do conector DEUTSCH com o equipamento.

Posso usar este cabo em uma aplicação que exige mais de 4 A?

Não, a capacidade de carga total declarada é 4 A. Não use essa especificação como corrente por soquete.

Este cabo serve para equipamento que exige M12 codificado de outra forma?

A ficha especifica codificação A nos dois soquetes, portanto não corresponde mecanicamente a uma exigência de codificação diferente. Verifique também o número de contatos e a pinagem do equipamento.

Posso usar o E12563 em aplicação móvel abaixo de -20 °C?

A ficha declara temperatura ambiente de -20...80 °C para aplicação móvel, portanto uma condição abaixo de -20 °C fica fora dessa faixa. Para outras condições, consulte o datasheet do fabricante.

Um dos lados parou de funcionar; preciso trocar o cabo?

Não necessariamente: encaixe incompleto, contatos contaminados ou pinagem incompatível também podem causar a falha. Desenergize o sistema e verifique conexões e pinagem antes de substituir o cabo.

A conexão está falhando quando o cabo se movimenta; o que devo verificar?

Inspecione o cabo para danos e verifique se o raio de curvatura respeita o mínimo de 10 vezes o diâmetro e se a torção está dentro de ±180°/m. Confira também se a aplicação está dentro dos limites de movimento informados.

É melhor comprar o cabo em Y ou montar a ligação com cabos avulsos?

O E12563 é indicado quando a instalação exige a configuração completa especificada: dois soquetes M12 A-coded de 3 contatos, um conector DEUTSCH de 6 contatos e 5 m de cabo. Para outra configuração, compare interfaces, pinagem e limites elétricos com os cabos avulsos necessários.

Que cuidados devo ter ao instalar o cabo?

Confirme a pinagem, conecte interfaces correspondentes e aperte os bloqueios entre 0,6...1,5 Nm. Para a condição IP67, mantenha conectores compatíveis encaixados e respeite o raio mínimo de curvatura.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico dos conectores M12 especificado para os dois soquetes; deve corresponder à interface do equipamento. (Ref.: Conexão elétrica - soquete A/B: codificação A)

Capacidade de carga total

Limite de corrente total declarado para o cabo; não deve ser interpretado como valor por saída. (Ref.: Capacidade de carga total: 4 A)

Grau de proteção IP67

Classificação declarada para a condição de conector compatível encaixado. (Ref.: Grau de proteção: IP67)

Raio mínimo de curvatura

Menor raio indicado para flexão em aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 × diâmetro do cabo)

Ciclos de curvatura

Quantidade de ciclos de curvatura declarada para o cabo, sem detalhamento adicional do método de ensaio no resumo da ficha. (Ref.: > 5 milhões)
