Tampa de Proteção M12 IFM Aço Inox 316L

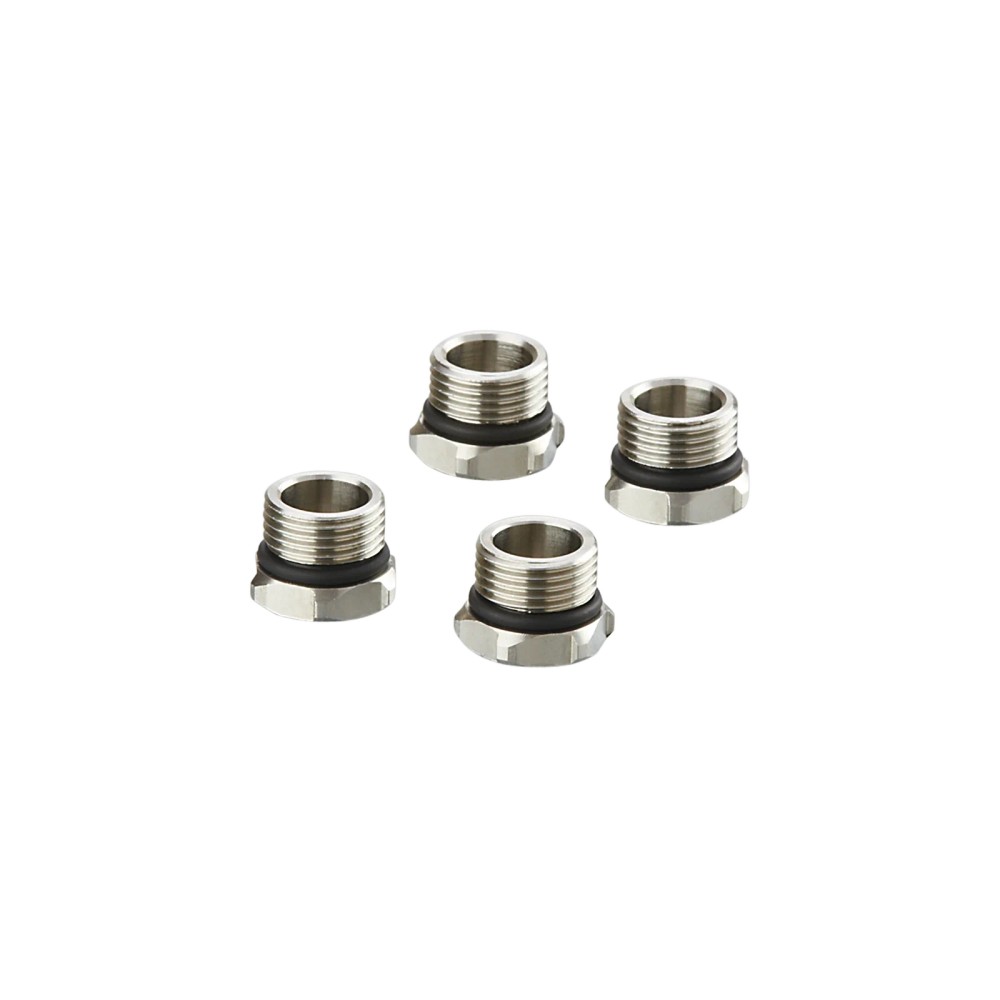

Pré-visualizar: E12542 IFM - Tampa de Proteção IFM M12 Para Tomadas e Módulos Aço Inox 316L Kit 4 Peças

E12542 IFM - Tampa de Proteção IFM M12 Para Tomadas e Módulos Aço Inox 316L Kit 4 Peças

Imagem meramente ilustrativa

R$ 141,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12542
EAN: 4021179309455
NCM do produto: 73269090

Destaques do Produto Conexão Tomada com...mais

Fechar menu

Saiba mais sobre: "E12542 IFM - Tampa de Proteção IFM M12 Para Tomadas e Módulos Aço Inox 316L Kit 4 Peças"

Destaques do Produto

Conexão

Tomada com rosca M12 x 1 mm

Função

Fechar entradas e saídas M12 não utilizadas do módulo

Material

Tampa em aço inoxidável 1.4404 / 316L e vedação em EPDM

Conteúdo do kit

4 peças

Restrição de uso

Somente em dispositivos da classe de proteção III

Limites informados

Temperatura ambiente de -25 a 100 °C; torque máximo de 0,6 Nm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Tampa de Proteção IFM E12542 M12 x 1 mm em Aço Inoxidável 316L, kit com 4 peças

A IFM E12542 é uma tampa de proteção para fechar tomadas M12 não utilizadas em módulos. Foi descrita para aplicação em locais úmidos e na indústria alimentícia. A tampa é de aço inoxidável 316L, possui vedação em EPDM e é fornecida em kit com quatro peças.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Tampa de proteção para tomadas M12
Modelo	E12542
Rosca	M12 x 1 mm
Material da tampa	Aço inoxidável 1.4404 / 316L
Material da vedação	EPDM
Quantidade por embalagem	4 peças
Temperatura ambiente	-25 a 100 °C
Torque máximo de aperto	0,6 Nm; observar também o máximo permitido pela contraparte
Peso	27,3 g
Restrição de montagem	Utilização somente com dispositivos da classe de proteção III

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Tomadas M12 x 1 mm não utilizadas em módulos, quando a finalidade for tampar entradas ou saídas.
Aplicações em locais úmidos e na indústria alimentícia, conforme a aplicação indicada para o produto.
Dispositivos da classe de proteção III, respeitando os limites de temperatura e torque especificados.

⚠ Considere outro se precisa de:

Dispositivos que não sejam da classe de proteção III, pois a ficha restringe a utilização a essa classe.
Conexões cuja rosca ou geometria não corresponda a M12 x 1 mm.
Instalações em que o torque necessário exceda 0,6 Nm ou o limite máximo permitido pela contraparte.

APLICAÇÕES E USO

Uso indicado: tampar entradas e saídas M12 não utilizadas em módulos, evitando que fiquem abertas; a aplicação informada inclui locais úmidos e indústria alimentícia.
A montagem está limitada a dispositivos da classe de proteção III e à faixa de temperatura ambiente de -25 a 100 °C.
Possibilidade condicionada: em outros equipamentos com tomada M12 x 1 mm, a compatibilidade mecânica deve ser confirmada; a ficha descreve especificamente tomadas de módulos e não confirma outros usos.
A ficha não informa grau IP nem certificação sanitária; não se deve presumir esses atributos apenas pela aplicação indicada.

COMO ESCOLHER

Antes de comprar o Tampa de Proteção IFM E12542 M12 x 1 mm em Aço Inoxidável 316L, kit com 4 peças, verifique estes pontos:

Escolha a E12542

Quando for necessário tampar tomadas M12 x 1 mm não utilizadas em um módulo, em dispositivo da classe de proteção III, e a aplicação estiver dentro dos limites especificados.

Verifique outra solução

Se a tomada tiver outra rosca ou se o dispositivo não for da classe de proteção III, confirme a compatibilidade com o fabricante antes da seleção. A ficha não informa compatibilidade com outros padrões de conexão.

Considere a quantidade do kit

A embalagem contém quatro tampas; avalie quantas tomadas M12 precisam ser fechadas para determinar a quantidade de kits.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Marca indicada na ficha do produto.
Tipo de produto	Tampa de proteção	Componente destinado a tampar tomadas não utilizadas.
Modelo	E12542	Código de modelo do produto.
SKU / Part Number	E12542	Identificador comercial indicado no anúncio.
GTIN	4021179309455	Código global de identificação informado.
Quantidade por embalagem	4 peças	Conteúdo informado para a embalagem.
Peso	27,3 g	Valor informado no conjunto de atributos do produto.

Aplicação e conexão mecânica
Aplicação	Tampar entradas e saídas M12 não utilizadas do módulo	Função indicada para o produto.
Designação da rosca	M12 x 1 mm	Especificação da conexão mecânica; verificar correspondência com a tomada.
Material da tampa	1.4404 (aço inoxidável / 316L)	Material indicado para a tampa.
Material da vedação	EPDM	Material indicado para a vedação.

Condições ambientais e montagem
Aplicação ambiental indicada	Locais úmidos e indústria alimentícia	Cenários de aplicação descritos na ficha; não representa classificação IP ou certificação sanitária.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada.
Torque máximo de aperto	0,6 Nm	Não exceder este valor nem o torque máximo permitido pela contraparte.
Restrição de montagem	Utilização somente com dispositivos da classe de proteção III	Condição expressa de utilização indicada na ficha.

COMPATIBILIDADE

Comunicação

• Não se aplica: trata-se de uma tampa mecânica, sem função de comunicação ou protocolo.

Conexões

Elétrica Não é um componente de conexão elétrica funcional; protege mecanicamente tomadas M12 não utilizadas. A utilização é limitada a dispositivos da classe de proteção III, conforme a ficha.

Processo Rosca M12 x 1 mm para tomadas M12. Confirmar correspondência mecânica com a tomada antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tomada M12 x 1 mm não utilizada em módulo de classe de proteção III	✓	Corresponde à aplicação e à restrição de montagem informadas para a tampa.
Tomada com rosca diferente de M12 x 1 mm	✗	A especificação da rosca da tampa é M12 x 1 mm; a ficha não informa compatibilidade com outras roscas.
Dispositivo que não seja da classe de proteção III	✗	A ficha restringe expressamente a utilização a dispositivos da classe de proteção III.
Aplicação com temperatura ambiente entre -25 e 100 °C e torque de aperto dentro do máximo permitido	✓	Essas condições estão dentro dos limites informados, observando também o torque máximo da contraparte.

INSTALAÇÃO

Como instalar o Tampa de Proteção IFM E12542 M12 x 1 mm em Aço Inoxidável 316L, kit com 4 peças

Confirme que a tomada a ser fechada é M12 x 1 mm e corresponde mecanicamente à tampa.
Verifique que o dispositivo pertence à classe de proteção III, condição exigida pela ficha.
Inspecione a rosca da tomada e a vedação da tampa; não monte componentes danificados ou contaminados.
Posicione a tampa alinhada com a rosca da tomada antes de iniciar o aperto.
Aperte sem exceder 0,6 Nm e respeite também o torque máximo especificado para a contraparte.
Após a montagem, confirme o assentamento da tampa e da vedação; consulte a folha de dados do fabricante se houver dúvida sobre a aplicação.

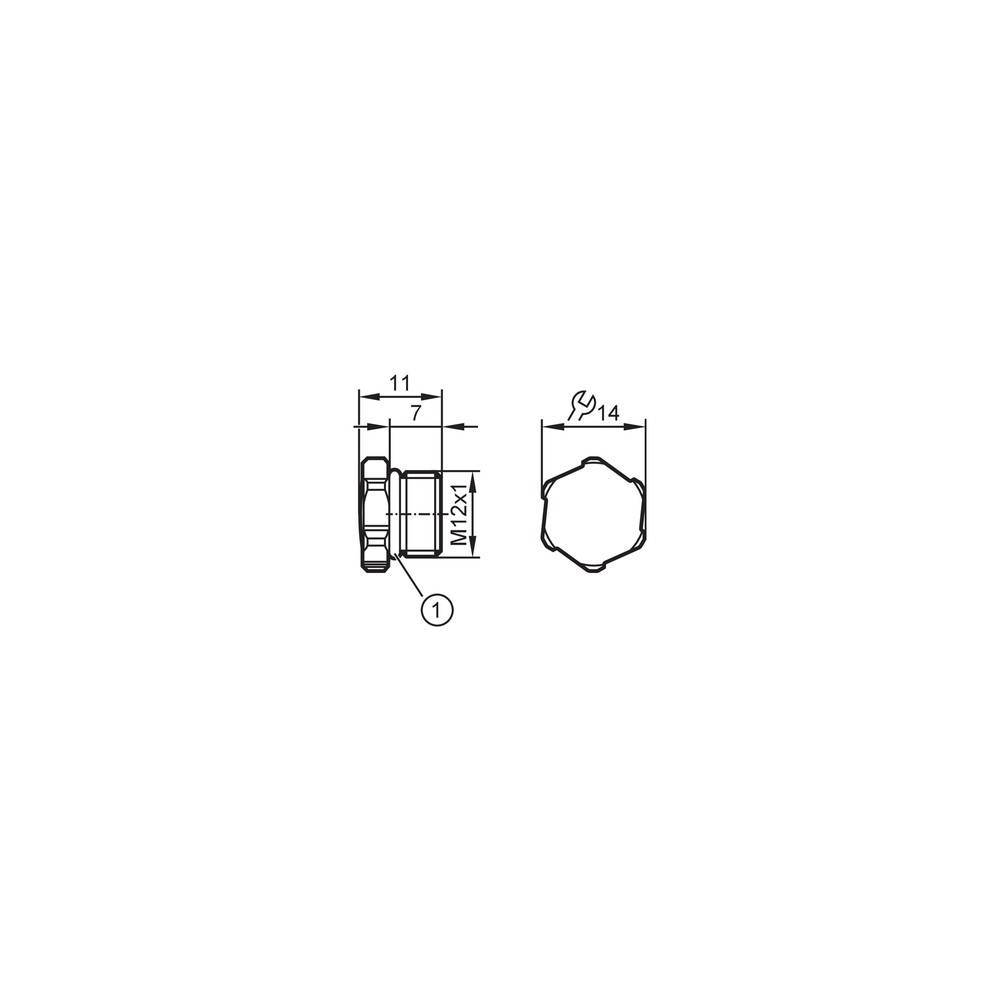

Desenho Dimensional

ACESSÓRIOS

Kit com 4 tampas de proteção IFM E12542.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A tampa não inicia o rosqueamento ou fica desalinhada.	Possível divergência entre a rosca da tomada e M12 x 1 mm, ou início de montagem fora de alinhamento.	Retire a tampa, confira a especificação da tomada e inspecione o início das roscas antes de tentar novamente.
A tampa não assenta corretamente na tomada.	Possível sujeira, dano ou interferência na rosca ou na vedação de EPDM.	Com o equipamento em condição segura para inspeção, examine a rosca e a vedação e confirme que não há obstruções.
A vedação parece deformada após a montagem.	Possível aperto acima do máximo de 0,6 Nm ou acima do limite da contraparte.	Verifique o procedimento e o torque aplicado; inspecione a vedação e compare com as orientações do fabricante.
A tampa não é adequada à condição de uso do equipamento.	Possível utilização em dispositivo fora da classe de proteção III ou fora da faixa de temperatura indicada.	Confira a classe de proteção do dispositivo e a temperatura ambiente prevista, comparando com os limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12542 em português (Datasheet) Desenho em escala E12542 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve a tampa IFM E12542?

Serve para tampar entradas e saídas M12 não utilizadas em módulos. É uma tampa mecânica, não um conector de comunicação.

O que vem no kit e de que material é feito?

A embalagem contém quatro tampas. A tampa é de aço inoxidável 1.4404/316L e a vedação é de EPDM.

A E12542 serve em qualquer tomada M12?

A ficha especifica rosca M12 x 1 mm e descreve o uso em tomadas de módulos. Não confirma compatibilidade com todas as tomadas M12; confira a rosca e a geometria da contraparte.

Posso usar esta tampa em dispositivo que não seja da classe de proteção III?

Não conforme a ficha: a utilização é indicada somente com dispositivos da classe de proteção III.

A E12542 é um conector elétrico ou tem protocolo de comunicação?

Não. É uma tampa de proteção mecânica e não realiza conexão elétrica funcional nem comunicação.

A tampa não rosqueia na tomada; o que devo verificar antes de substituí-la?

Confira se a tomada é M12 x 1 mm e se a tampa está alinhada ao iniciar o rosqueamento. Inspecione também as roscas para identificar sujeira ou dano.

A vedação não parece assentar; qual pode ser a causa?

Verifique se há sujeira, dano ou deformação na vedação de EPDM e na área de assentamento. Confira também se o aperto respeitou os limites da tampa e da contraparte.

É melhor comprar o kit ou procurar peças avulsas?

O produto é fornecido em kit com quatro peças. A ficha não informa disponibilidade de unidades avulsas; dimensione a compra conforme o número de tomadas a fechar.

Quando devo escolher a E12542 em vez de outra tampa?

Escolha-a quando a tomada a fechar for M12 x 1 mm, o dispositivo for de classe de proteção III e os limites de aplicação forem atendidos. Para outra rosca ou condição, confirme a compatibilidade com o fabricante.

Que cuidado devo ter ao instalar a tampa?

Alinhe a rosca antes do aperto e não exceda 0,6 Nm nem o máximo permitido pela contraparte. A ficha não especifica ferramenta ou intervalo de manutenção.

GLOSSÁRIO TÉCNICO

M12 x 1 mm

Designação da rosca da tampa; deve corresponder à tomada para permitir a montagem mecânica. (Ref.: Designação da rosca)

EPDM

Material elastomérico especificado para a vedação da tampa. (Ref.: Material da vedação)

Aço inoxidável 316L

Material indicado para o corpo da tampa, identificado também como 1.4404. (Ref.: Material da tampa)

Torque de aperto

Momento aplicado durante o rosqueamento; o limite informado para esta tampa é 0,6 Nm, sem exceder o máximo da contraparte. (Ref.: Máx. torque de aperto)

Classe de proteção III

Classe do dispositivo exigida pela ficha para utilização desta tampa. (Ref.: Restrição de montagem)
