Placa Distanciadora IFM E12526 para Cames 10mm

Pré-visualizar: E12526 IFM - Placa Distanciadora para Cames ifm para Atuadores VDI/VDE 3845 10mm, Ø 37,5mm, PA 6

E12526 IFM - Placa Distanciadora para Cames ifm para Atuadores VDI/VDE 3845 10mm, Ø 37,5mm, PA 6

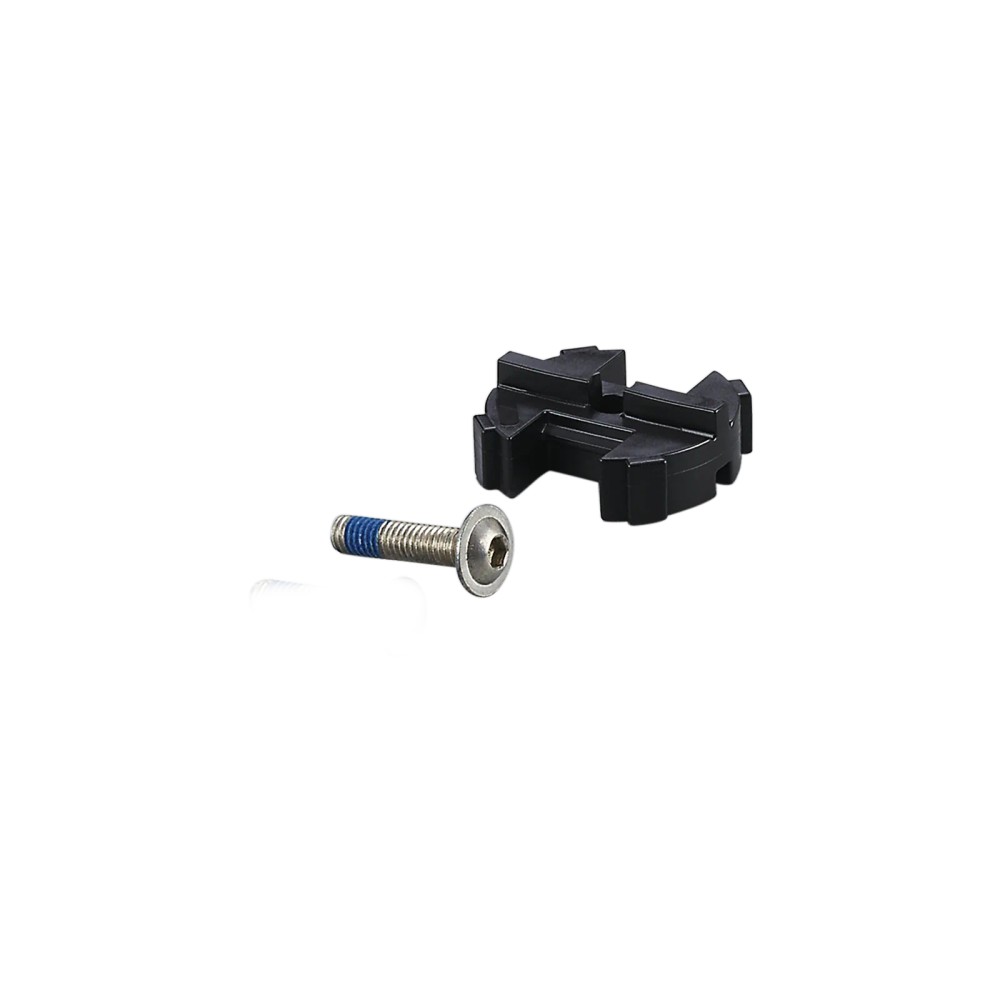

Imagem meramente ilustrativa

R$ 43,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12526
EAN: 4021179309363
NCM do produto: 39269090

Destaques do Produto Altura de compensação...mais

Fechar menu

Saiba mais sobre: "E12526 IFM - Placa Distanciadora para Cames ifm para Atuadores VDI/VDE 3845 10mm, Ø 37,5mm, PA 6"

Destaques do Produto

Altura de compensação

10 mm

Diâmetro

37,5 mm

Interfaces declaradas

VDI/VDE 3845, ISO 5211 e DIN 3337

Material do corpo

PA 6 preto

Fixador incluído

1 parafuso M6 x 25 mm de aço inoxidável

Código do produto

E12526

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12526 IFM — Placa distanciadora para cames de comutação, 10 mm, Ø 37,5 mm, PA 6

A E12526 é uma placa distanciadora para cames de comutação em interfaces mecânicas de acionadores pneumáticos ou atuadores manuais. Ela fornece altura de compensação de 10 mm e é indicada para interfaces conforme VDI/VDE 3845, ISO 5211 e DIN 3337. O corpo é de PA 6 preto e o conjunto inclui um parafuso M6 x 25 mm de aço inoxidável.

PRINCIPAIS ESPECIFICAÇÕES

Referência	E12526
Tipo	Placa distanciadora para cames de comutação
Altura de compensação	10 mm
Diâmetro	37,5 mm
Comprimento informado	13,7 mm
Material do corpo	PA 6 preto
Parafuso incluído	1 x M6 x 25 mm, aço inoxidável, EN ISO 7380-2:2011
Compatibilidade mecânica declarada	VDI/VDE 3845, ISO 5211 e DIN 3337
Peso	13,2 g
Quantidade por embalagem	1 peça

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que requerem uma placa distanciadora para cames de comutação com compensação de altura de 10 mm.
Interfaces mecânicas em acionadores pneumáticos ou atuadores manuais, quando a configuração corresponde às normas VDI/VDE 3845, ISO 5211 ou DIN 3337.
Montagens cujo espaço e fixação sejam compatíveis com as dimensões informadas e com o parafuso incluído.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir altura de compensação diferente de 10 mm.
Não selecionar sem validar a correspondência dimensional e de fixação da interface; a referência às normas, por si só, não confirma a compatibilidade com qualquer montagem específica.

APLICAÇÕES E USO

Uso declarado: interpor uma placa distanciadora entre componentes de uma interface mecânica de came de comutação, em acionador pneumático ou atuador manual, quando a montagem requer compensação de 10 mm.
Possibilidade dependente de validação dimensional: aplicação em uma montagem conforme VDI/VDE 3845, ISO 5211 ou DIN 3337. Confirme a geometria, os pontos de fixação e o espaço disponível no desenho dimensional; a ficha não informa condições ambientais ou limites de carga.

COMO ESCOLHER

Antes de comprar o E12526 IFM — Placa distanciadora para cames de comutação, 10 mm, Ø 37,5 mm, PA 6, verifique estes pontos:

Escolha a E12526

Quando a montagem exigir uma placa distanciadora para came de comutação, compensação de 10 mm e interface mecânica compatível com VDI/VDE 3845, ISO 5211 ou DIN 3337.

Verifique a montagem antes da compra

Compare o diâmetro de 37,5 mm, o comprimento informado de 13,7 mm e a fixação M6 x 25 mm com a interface existente. Se a altura necessária não for 10 mm ou as dimensões não coincidirem, consulte o desenho dimensional ou o fabricante para identificar outra configuração.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm / IFM	Fabricante indicado no anúncio.
Modelo	E12526	Código do produto e part number.
GTIN	4021179309363	Identificador comercial informado.
Tipo de produto	Placa distanciadora para cames de comutação	Categoria funcional declarada.
Quantidade por embalagem	1 peça	Unidade de fornecimento informada.

Aplicação e compatibilidade mecânica
Aplicação	Cames de comutação	Uso declarado para a placa distanciadora.
Modelo de interface	Interfaces mecânicas em acionadores pneumáticos ou atuadores manuais	Aplicação indicada na descrição do fabricante.
Normas de compatibilidade declaradas	VDI/VDE 3845, ISO 5211 e DIN 3337	Referências de interface mecânica; verificar a geometria da instalação específica.
Altura de compensação	10 mm	Altura de montagem informada.

Dados mecânicos e materiais
Diâmetro	Ø 37,5 mm	Dimensão informada para o componente.
Comprimento informado	13,7 mm	Dimensão listada na ficha como L = 13,7 mm.
Material do corpo	PA 6 preto	Material e cor declarados.
Material do parafuso	Aço inoxidável	Material do fixador incluído.
Parafuso incluído	1 x M6 x 25 mm, EN ISO 7380-2:2011	Especificação do parafuso de cabeça redonda fornecido.
Formato	Geometria complexa com encaixes e ranhuras	Descrição da geometria informada no anúncio.
Peso	13,2 g	Valor de massa informado na ficha técnica.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Não possui conexão elétrica informada; trata-se de um componente mecânico.

Processo Interface mecânica para cames de comutação em acionadores pneumáticos ou atuadores manuais. Compatibilidade declarada com VDI/VDE 3845, ISO 5211 e DIN 3337; confirme as dimensões e a fixação da montagem específica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interface mecânica conforme VDI/VDE 3845, ISO 5211 ou DIN 3337, com necessidade de compensação de 10 mm e dimensões correspondentes.	✓	A ficha declara essas normas de interface e altura de compensação de 10 mm; a compatibilidade final depende da correspondência dimensional da montagem.
Instalação elétrica ou conexão a protocolo de comunicação.	✗	O produto é uma placa distanciadora mecânica e não há conexão elétrica nem comunicação especificadas.
Montagem que exija altura de compensação diferente de 10 mm.	✗	A altura de compensação informada para este modelo é 10 mm.

INSTALAÇÃO

Como instalar o E12526 IFM — Placa distanciadora para cames de comutação, 10 mm, Ø 37,5 mm, PA 6

Confirme na montagem se a interface e a aplicação correspondem às normas indicadas na ficha.
Verifique no desenho dimensional se o espaço disponível e as dimensões da placa são compatíveis.
Confirme que a compensação necessária é de 10 mm.
Posicione a placa na interface do came de comutação, alinhando encaixes e ranhuras com a geometria correspondente.
Utilize o parafuso M6 x 25 mm incluído, verificando a correspondência da fixação com a montagem.
Após a montagem, confira o alinhamento e a fixação mecânica conforme os procedimentos do equipamento em que a placa será instalada.

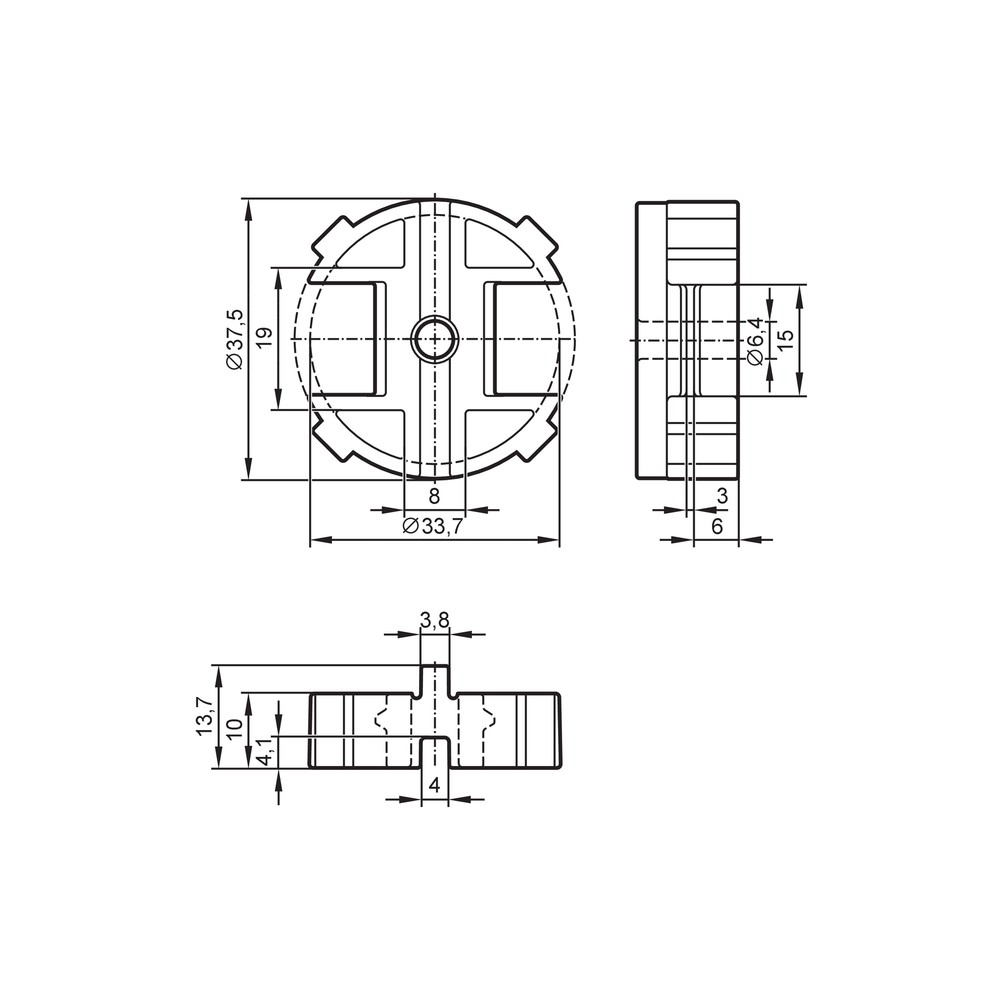

Desenho Dimensional

ACESSÓRIOS

1 parafuso de cabeça redonda M6 x 25 mm, aço inoxidável, EN ISO 7380-2:2011

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A placa não assenta corretamente na interface.	A geometria, o alinhamento ou as dimensões da montagem podem não corresponder à placa.	Compare a interface com o desenho dimensional e confira o alinhamento dos encaixes e das ranhuras antes de apertar.
A montagem não atinge a altura de compensação requerida.	A aplicação pode exigir uma compensação diferente dos 10 mm especificados para este modelo.	Verifique a altura necessária na montagem e compare com a especificação da E12526.
O parafuso não encaixa ou não fixa a placa.	A fixação da interface pode não corresponder ao parafuso M6 x 25 mm incluído.	Confira a especificação do parafuso fornecido e a rosca e geometria da fixação da montagem, sem forçar o encaixe.
A placa apresenta folga após a montagem.	Possível desalinhamento ou incompatibilidade dimensional entre a interface e a placa.	Inspecione o assentamento, o alinhamento e a correspondência dimensional com o desenho do fabricante antes de recolocar em serviço.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12526 — português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E12526 e em que tipo de montagem é usada?

É uma placa distanciadora para cames de comutação em interfaces mecânicas de acionadores pneumáticos ou atuadores manuais. A ficha declara compatibilidade com VDI/VDE 3845, ISO 5211 e DIN 3337.

O que vem junto com a placa?

A embalagem contém uma peça e inclui um parafuso de cabeça redonda M6 x 25 mm de aço inoxidável, conforme EN ISO 7380-2:2011.

A E12526 serve para uma instalação elétrica ou para comunicação com um controlador?

Não é um dispositivo elétrico ou de comunicação; é um componente mecânico. A ficha não especifica conexão elétrica nem protocolo.

Posso usar esta placa se precisar de outra altura de compensação?

A altura de compensação informada para a E12526 é 10 mm. Se a montagem exigir outra altura, procure uma configuração cuja especificação corresponda à necessidade.

A placa não está assentando na montagem; o que devo conferir?

Confira a correspondência dimensional e o alinhamento dos encaixes e ranhuras com a interface. Consulte também o desenho dimensional antes de apertar o parafuso.

O parafuso incluído não encaixa; devo forçar a montagem?

Não force. Verifique se a fixação da interface corresponde ao parafuso M6 x 25 mm fornecido e confirme as dimensões no desenho do fabricante.

É melhor comprar a E12526 ou procurar uma placa distanciadora diferente?

Escolha a E12526 quando a montagem exigir compensação de 10 mm e as dimensões e a fixação forem compatíveis. Para outra altura ou uma geometria diferente, selecione uma opção cujas especificações correspondam à interface.

A embalagem contém um kit com várias placas?

Não: a quantidade informada é uma peça por embalagem, acompanhada de um parafuso. A ficha não indica um kit com várias placas.

Como devo instalar a placa e verificar o alinhamento?

Compare primeiro a geometria da interface com o desenho dimensional; depois alinhe a placa pelos encaixes e ranhuras e use o parafuso incluído se a fixação corresponder. Confira o assentamento antes de colocar a montagem em serviço.

Quais materiais são especificados para a placa e o parafuso?

O corpo da placa é de PA 6 preto e o parafuso incluído é de aço inoxidável. A ficha não informa condições ambientais ou limites de carga.

GLOSSÁRIO TÉCNICO

Placa distanciadora

Componente mecânico usado para criar uma separação ou compensação dimensional na montagem.

Came de comutação

Elemento mecânico associado à interface de acionamento para comutação.

VDI/VDE 3845

Norma citada como referência de interface mecânica para a aplicação do produto.

ISO 5211

Norma citada na ficha como referência de compatibilidade mecânica da interface.

PA 6

Poliamida 6, material indicado para o corpo da placa.
