Came de Comutação IFM 53mm para Atuadores VDI/VDE

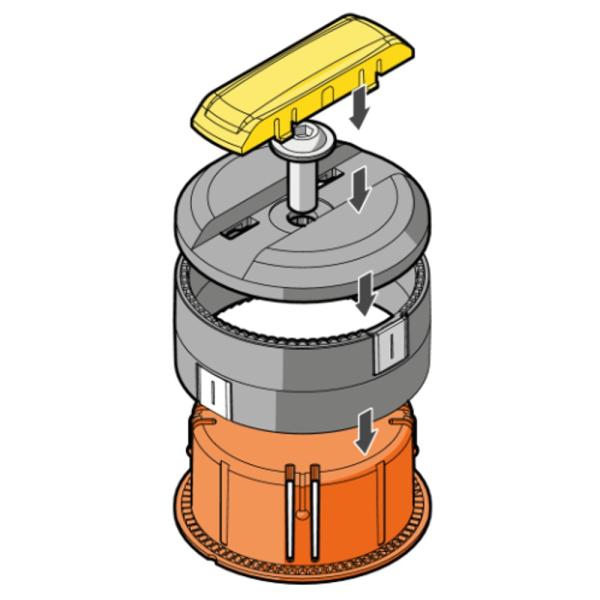

Pré-visualizar: E12517 IFM - Came de Comutação IFM para Acionamentos Oscilantes 53mm VDI/VDE 3845

E12517 IFM - Came de Comutação IFM para Acionamentos Oscilantes 53mm VDI/VDE 3845

Imagem meramente ilustrativa

R$ 182,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12517
EAN: 4021179311984
NCM do produto: 39269090

Destaques do Produto Aplicação...mais

Fechar menu

Saiba mais sobre: "E12517 IFM - Came de Comutação IFM para Acionamentos Oscilantes 53mm VDI/VDE 3845"

Destaques do Produto

Aplicação

Acionamentos oscilantes

Diâmetro da came

53 mm

Interface mecânica

VDI/VDE 3845, ISO 5211 ou DIN 3337

Distância entre os orifícios

80 mm

Altura da onda do atuador

30 mm

Material

PA 6 preto e peças metálicas em aço inoxidável

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12517 IFM - Came de Comutação para Acionamentos Oscilantes, 53 mm, VDI/VDE 3845

A IFM E12517 é uma came de comutação para acionamentos oscilantes, destinada a interfaces mecânicas de acionadores pneumáticos ou atuadores manuais. O componente tem diâmetro de 53 mm e é compatível com interfaces mecânicas VDI/VDE 3845, ISO 5211 e DIN 3337. É fabricado em PA 6 preto, com peças metálicas em aço inoxidável; o conjunto inclui um parafuso M6 x 16 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de componente	Came de comutação para acionamentos oscilantes
Modelo	E12517
Diâmetro	53 mm
Normas de interface mecânica	VDI/VDE 3845, ISO 5211, DIN 3337
Distância entre os orifícios	80 mm
Altura da onda do atuador	30 mm
Material da came	PA 6 preto
Material das peças metálicas	Aço inoxidável
Parafuso incluído	1 x M6 x 16 mm, aço inoxidável
Torque máximo de aperto	2,5 a 3 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Acionadores pneumáticos ou atuadores manuais com interface mecânica correspondente às normas VDI/VDE 3845, ISO 5211 ou DIN 3337, após conferir diâmetro, posição dos orifícios e altura da onda do atuador.
Aplicações de acionamentos oscilantes que utilizem came de comutação com diâmetro de 53 mm.

⚠ Considere outro se precisa de:

Não selecione sem verificar a correspondência entre a interface do atuador e as dimensões informadas para a came; a ficha não confirma compatibilidade com interfaces ou dimensões diferentes.
Não trate o produto como sensor, atuador completo ou componente de conexão elétrica: trata-se de uma peça mecânica de comutação.

APLICAÇÕES E USO

Aplicação comprovada: montagem como came de comutação em acionamentos oscilantes com interfaces mecânicas para acionadores pneumáticos ou atuadores manuais, conforme VDI/VDE 3845, ISO 5211 ou DIN 3337.
Possibilidade condicionada à verificação dimensional: uso em conjunto de atuador cuja geometria corresponda às dimensões declaradas de 53 mm de diâmetro, 80 mm entre orifícios e 30 mm de altura da onda. A ficha não especifica condições ambientais, ciclo de vida ou faixa de temperatura; consulte o datasheet para requisitos não informados.

COMO ESCOLHER

Antes de comprar o E12517 IFM - Came de Comutação para Acionamentos Oscilantes, 53 mm, VDI/VDE 3845, verifique estes pontos:

Escolha a E12517 quando

A aplicação exigir uma came de comutação de 53 mm para acionamento oscilante e o atuador tiver interface mecânica aplicável a VDI/VDE 3845, ISO 5211 ou DIN 3337. Confirme também a distância entre os orifícios de 80 mm e a altura da onda do atuador de 30 mm.

Verifique outra configuração quando

A came exigida tiver outro diâmetro, a geometria de montagem não corresponder às dimensões declaradas ou o atuador não tiver uma das interfaces mecânicas indicadas. A ficha não informa quais outros modelos atendem a esses casos; consulte a documentação IFM para selecionar a referência apropriada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Modelo / SKU / Part Number	E12517	Referência de identificação do componente.
GTIN	4021179311984	Código de identificação comercial informado na ficha.
Tipo de produto	Came de comutação para acionamentos oscilantes	Função e aplicação declaradas.
Aplicação	Acionamentos oscilantes	Aplicação informada nos dados do anúncio.
Modelo de interface	Para interfaces mecânicas em acionadores pneumáticos ou atuadores manuais VDI/VDE 3845, ISO 5211 / DIN 3337	Descrição de aplicação mecânica do produto.

Dados mecânicos e dimensões
Diâmetro da came	53 mm	Dimensão nominal declarada.
Distância entre o par de orifícios	80 mm	Dimensão de montagem informada.
Altura da onda do atuador	30 mm	Dimensão do atuador indicada na ficha.
Formato	Cilíndrico	Formato informado nos dados do produto.

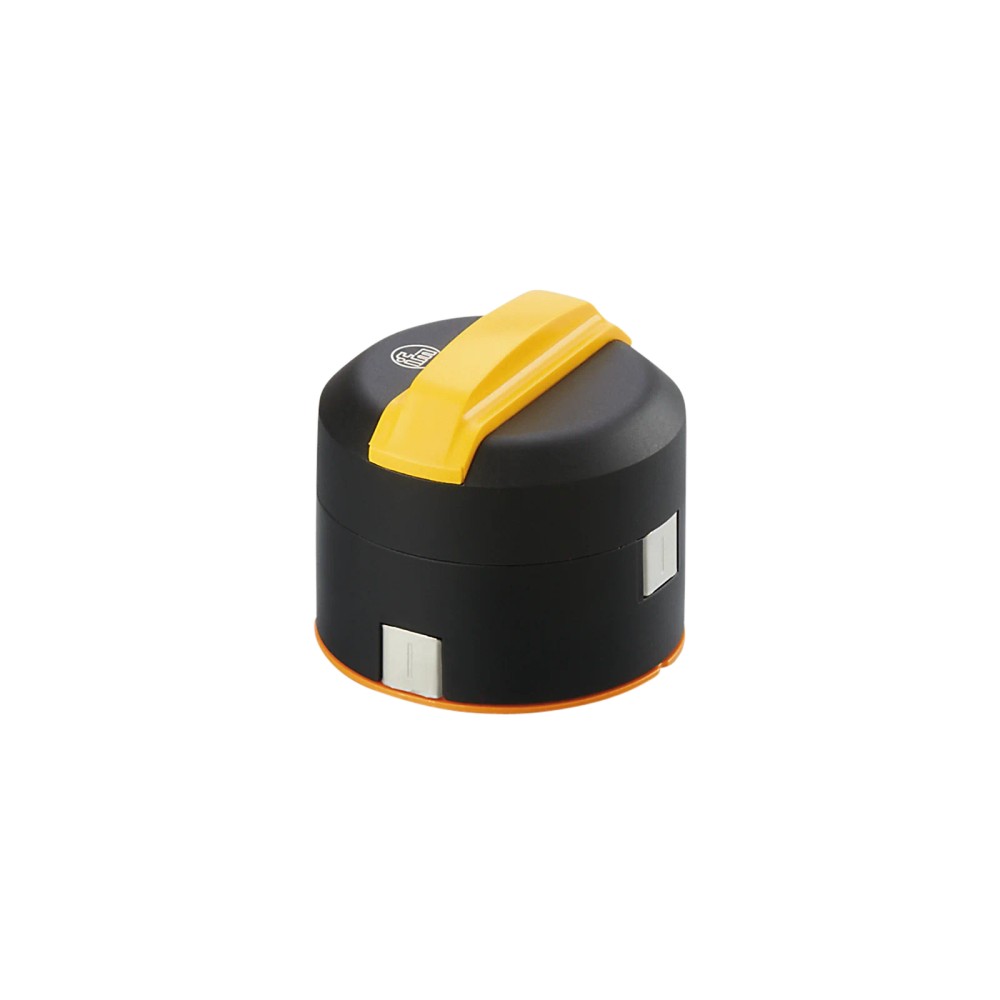

Componentes visíveis	Alavanca superior amarela, corpo cilíndrico preto e inserções metálicas laterais	Descrição visual dos elementos apresentados.

Materiais e acabamento
Material da came	PA 6 preto	Material especificado para a came de comutação.
Material das peças metálicas	Aço inoxidável	Material especificado para as peças metálicas.
Acabamento	Plástico fosco	Acabamento informado nos dados do anúncio.
Cor	Preto, amarelo e laranja	Cores informadas no anúncio; a descrição visual detalha alavanca amarela e corpo preto.

Montagem e fixação
Parafuso incluído	1 x M6 x 16 mm, aço inoxidável	Elemento de fixação incluído conforme a ficha.
Torque máximo de aperto	2,5 a 3 Nm	Limite de aperto declarado para a fixação; respeitar a faixa indicada.
Normas de compatibilidade mecânica	VDI/VDE 3845, ISO 5211, DIN 3337	Referências de interface mecânica declaradas pelo fabricante.

Dados físicos e embalagem
Peso	60,5 g	Massa informada para o produto.
Quantidade por embalagem	1 peça	Unidade de fornecimento indicada na ficha.
NCM	3926.90.90	Classificação fiscal informada no contexto do produto.

COMPATIBILIDADE

Comunicação

• Não aplicável: componente mecânico, sem protocolo de comunicação especificado.

Conexões

Elétrica Não possui conexão elétrica especificada; a E12517 é uma came de comutação mecânica.

Processo Interface mecânica para acionadores pneumáticos ou atuadores manuais; referências de compatibilidade informadas: VDI/VDE 3845, ISO 5211 e DIN 3337. Confirmar dimensões de montagem no atuador.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em acionador pneumático ou atuador manual com interface mecânica indicada e dimensões correspondentes	✓	O modelo é especificado para interfaces mecânicas em acionadores pneumáticos ou atuadores manuais VDI/VDE 3845, ISO 5211 e DIN 3337; conferir as dimensões de montagem.
Uso como componente elétrico, sensor ou dispositivo de comunicação	✗	A E12517 é uma came de comutação mecânica e a ficha não especifica conexão elétrica nem protocolo.
Atuador com dimensão de onda diferente de 30 mm ou distância entre orifícios diferente de 80 mm	✗	As dimensões informadas para este modelo são altura da onda de 30 mm e distância entre os orifícios de 80 mm; a ficha não declara compatibilidade com outras medidas.

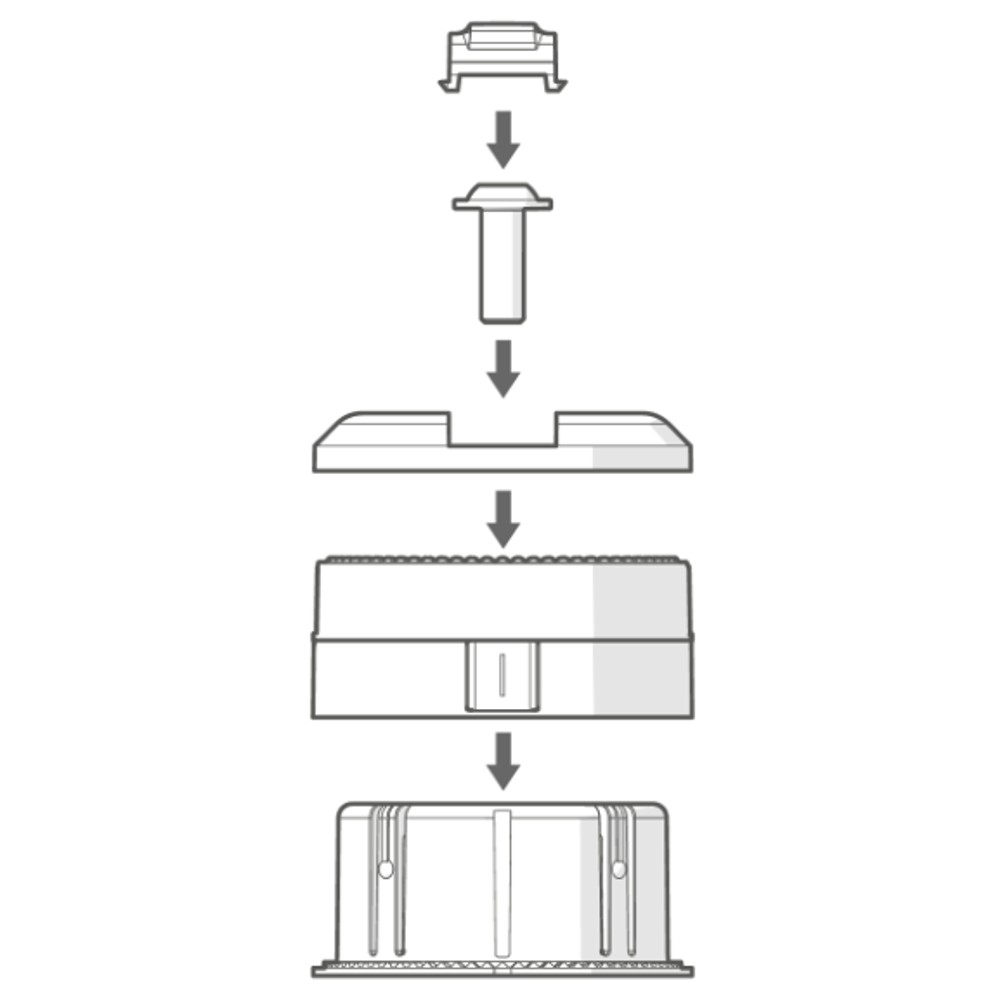

INSTALAÇÃO

Como instalar o E12517 IFM - Came de Comutação para Acionamentos Oscilantes, 53 mm, VDI/VDE 3845

Confirme que o componente a instalar é a came IFM E12517 e que a aplicação corresponde a um acionamento oscilante.
Verifique no atuador a interface mecânica e compare-a com as referências VDI/VDE 3845, ISO 5211 ou DIN 3337.
Confira a correspondência dimensional: diâmetro de 53 mm, distância entre orifícios de 80 mm e altura da onda do atuador de 30 mm.
Posicione a came no atuador de modo que os pontos de fixação coincidam; a ficha não fornece procedimento detalhado de alinhamento.
Utilize o parafuso de cabeça redonda M6 x 16 mm de aço inoxidável incluído.
Aperte a fixação dentro do torque especificado de 2,5 a 3 Nm e confira o assentamento mecânico antes de colocar o conjunto em operação.

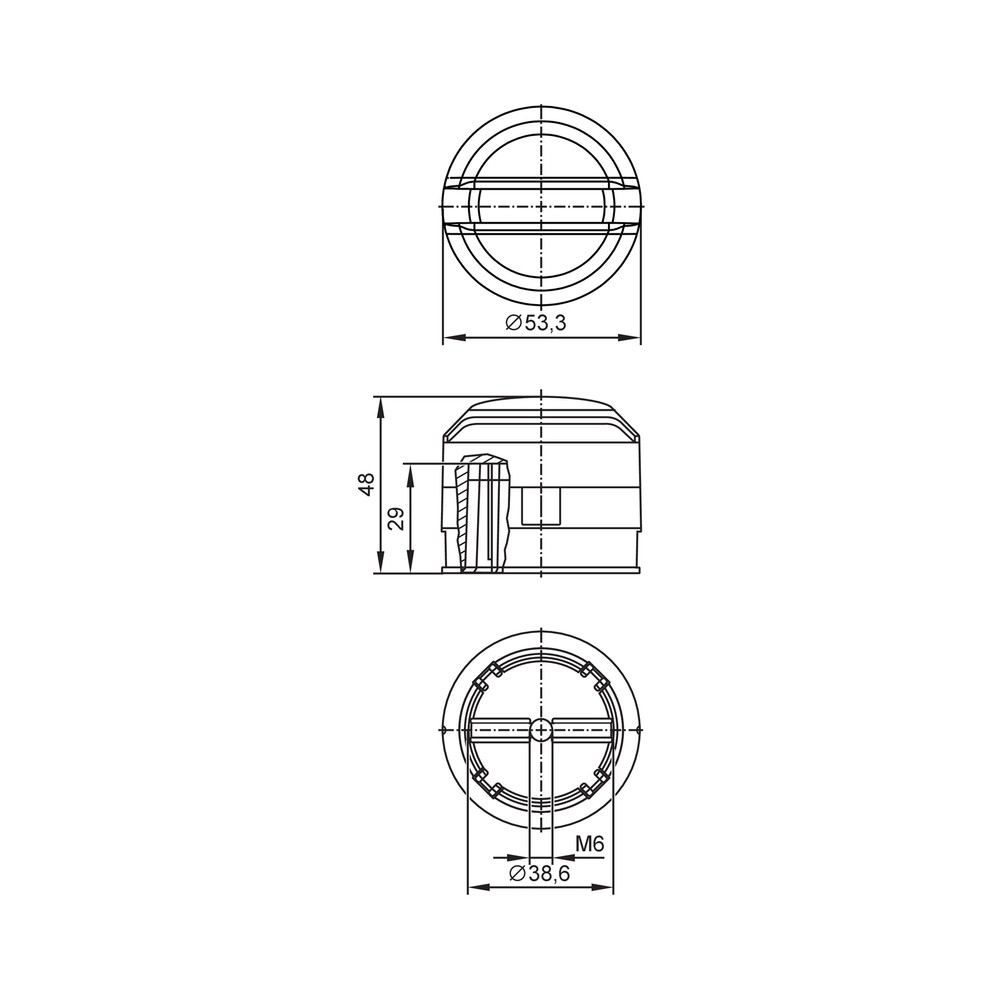

Desenho Dimensional

ACESSÓRIOS

1 parafuso de cabeça redonda M6 x 16 mm em aço inoxidável.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A came não assenta ou não coincide com os pontos de fixação do atuador.	A interface mecânica ou as dimensões do atuador podem não corresponder às dimensões declaradas para a E12517.	Compare a interface do atuador com as referências VDI/VDE 3845, ISO 5211 ou DIN 3337 e confira a distância entre orifícios de 80 mm e a altura da onda de 30 mm.
A came apresenta folga após a montagem.	Fixação desalinhada ou torque fora da faixa especificada.	Inspecione o assentamento e o parafuso M6 x 16 mm; confirme o aperto dentro de 2,5 a 3 Nm.
O conjunto não realiza a comutação mecânica esperada.	A came pode estar montada em posição incompatível com o conjunto do atuador ou pode haver divergência de interface e geometria.	Confira a montagem e as dimensões do atuador contra a documentação do fabricante; a ficha não informa uma posição de ajuste específica.
Há dificuldade para fixar a peça usando o parafuso fornecido.	O ponto de fixação ou a geometria do atuador pode não corresponder ao parafuso M6 x 16 mm e à interface prevista.	Verifique a referência do atuador, o alinhamento dos orifícios e a especificação do parafuso; não force a montagem se as peças não coincidirem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12517, em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM E12517 e para quem ela serve?

É uma came de comutação para acionamentos oscilantes. Destina-se a interfaces mecânicas de acionadores pneumáticos ou atuadores manuais correspondentes às normas indicadas na ficha.

Quais interfaces mecânicas são informadas para a E12517?

A ficha informa VDI/VDE 3845, ISO 5211 e DIN 3337. A compatibilidade final depende também da correspondência dimensional com o atuador.

O que acompanha a came?

A embalagem contém uma peça e inclui um parafuso de cabeça redonda M6 x 16 mm em aço inoxidável.

A E12517 serve para atuadores com altura da onda diferente de 30 mm?

A ficha declara altura da onda do atuador de 30 mm e não confirma compatibilidade com outras alturas. Compare a medida do atuador com o datasheet antes da seleção.

Posso usar esta peça em um atuador sem as interfaces mecânicas indicadas?

A compatibilidade declarada é para VDI/VDE 3845, ISO 5211 e DIN 3337. A ficha não confirma o uso em interfaces diferentes.

A came pode ser ligada eletricamente ou usar protocolo de comunicação?

Não há ligação elétrica ou protocolo especificado para a E12517; ela é um componente mecânico. Não a selecione como sensor ou dispositivo de comunicação.

O que verificar se os furos da came não coincidem com os do atuador?

Confira a interface mecânica e a distância entre os orifícios, informada como 80 mm. Se as medidas não coincidirem, consulte o datasheet e a referência do atuador antes de substituir ou adaptar a peça.

O que pode causar folga depois da montagem?

Verifique o alinhamento e o aperto da fixação. A ficha especifica torque máximo de 2,5 a 3 Nm; confira também se o conjunto corresponde à interface prevista.

Devo comprar a came avulsa ou um kit de montagem?

A embalagem é de uma peça e a ficha informa que acompanha um parafuso M6 x 16 mm. Não há indicação de kit com outros componentes.

Qual torque devo aplicar e quais cuidados tomar na instalação?

A ficha especifica torque máximo de aperto de 2,5 a 3 Nm. Confirme o alinhamento e a coincidência das dimensões de montagem antes de apertar.

GLOSSÁRIO TÉCNICO

Came de comutação

Componente mecânico associado ao acionamento oscilante, usado para a função de comutação do conjunto. (Ref.: aplicação: acionamentos oscilantes; tipo de componente: cames de comutação.)

Acionamento oscilante

Conjunto de acionamento que realiza movimento oscilante e ao qual a came é destinada. (Ref.: aplicação: acionamentos oscilantes.)

VDI/VDE 3845

Norma de referência de interface mecânica citada para acionadores pneumáticos ou atuadores manuais compatíveis. (Ref.: normas de compatibilidade mecânica.)

ISO 5211

Norma de referência de interface mecânica indicada para a aplicação da came. (Ref.: normas de compatibilidade mecânica.)

Torque de aperto

Esforço de rotação aplicado à fixação durante a montagem. (Ref.: torque máximo de aperto: 2,5 a 3 Nm.)
