Conector Ethernet RJ45 IFM E12514

Pré-visualizar: E12514 IFM - Conector Ethernet RJ45 Automação Industrial IP20 8 Contatos

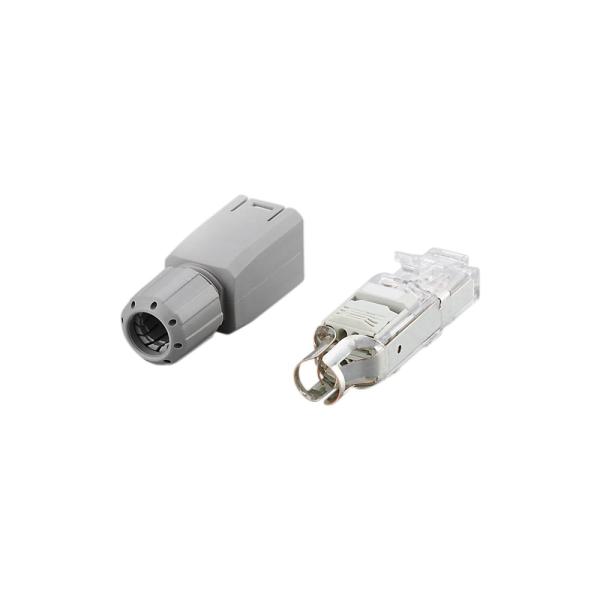

E12514 IFM - Conector Ethernet RJ45 Automação Industrial IP20 8 Contatos

Imagem meramente ilustrativa

R$ 370,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12514
EAN: 4021179298919
NCM do produto: 85369090

Destaques do Produto Interface Ethernet,...mais

Fechar menu

Saiba mais sobre: "E12514 IFM - Conector Ethernet RJ45 Automação Industrial IP20 8 Contatos"

Destaques do Produto

Interface

Ethernet, conector RJ45

Configuração

Macho, reto, 8 contatos

Cabo

AWG 22; revestimento externo Ø 4,5 a 8 mm

Seção indicada

0,34 mm²

Proteção

IP20

Temperatura

-10 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector macho confeccionável de Ethernet RJ45 IFM E12514, reto, 8 contatos, IP20

O IFM E12514 é um conector macho confeccionável RJ45 para aplicações Ethernet em ambientes industriais e de automação. Possui conexão reta com 8 contatos e grau de proteção IP20. É destinado à terminação de cabo com condutores AWG 22 e revestimento externo de Ø 4,5 a 8 mm, dentro da faixa de temperatura especificada.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo / SKU	E12514
Tipo	Conector macho confeccionável para Ethernet
Padrão de conexão	RJ45, reto
Número de contatos	8
Grau de proteção	IP20
Cabo compatível informado	AWG 22; revestimento externo Ø 4,5 a 8 mm
Seção indicada para conexão	0,34 mm²
Temperatura de operação	-10 a 60 °C
Peso	10,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Terminação de cabo Ethernet com conector macho RJ45 em aplicações industriais e de automação, respeitando os requisitos de cabo e ambiente indicados na ficha.

⚠ Considere outro se precisa de:

Instalações que exijam proteção superior a IP20, pois a ficha informa apenas IP20.
Cabos cujo revestimento externo esteja fora da faixa de Ø 4,5 a 8 mm ou que não correspondam à especificação AWG 22 e à seção indicada de 0,34 mm².

APLICAÇÕES E USO

Uso comprovado pela ficha: confecção de terminação Ethernet RJ45 em aplicações industriais e de automação industrial.
Possibilidade condicionada: conexão de equipamentos ou segmentos de rede com interface RJ45, desde que o cabo e as condições atendam às especificações do conector e aos requisitos do sistema. A ficha não declara categoria, velocidade nem protocolo específico.
A ficha informa operação entre -10 e 60 °C e proteção IP20; não há declaração de adequação a ambientes com exposição a água ou requisitos de proteção superiores.

COMO ESCOLHER

Antes de comprar o Conector macho confeccionável de Ethernet RJ45 IFM E12514, reto, 8 contatos, IP20, verifique estes pontos:

Quando escolher o E12514

Escolha este modelo para confeccionar uma terminação Ethernet RJ45 macho, reta, de 8 contatos, quando o cabo atende AWG 22, seção indicada de 0,34 mm², diâmetro externo de 4,5 a 8 mm e a aplicação opera entre -10 e 60 °C.

Quando avaliar outra opção

Verifique outro conector se a instalação requer proteção acima de IP20, outro padrão de conexão ou cabo fora das dimensões e especificações informadas. Confirme os requisitos de rede e montagem no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM (ifm electronic)	Identificação do fabricante do componente.
Modelo / SKU / part number	E12514	Código de identificação do produto.
GTIN	4021179298919	Identificador comercial informado na ficha.
Tipo de produto	Conector macho confeccionável para Ethernet; conector de Ethernet RJ45	Descrição do componente e da aplicação indicada.
Aplicação	Aplicações industriais e automação industrial	Campo de aplicação informado no cadastro do produto.

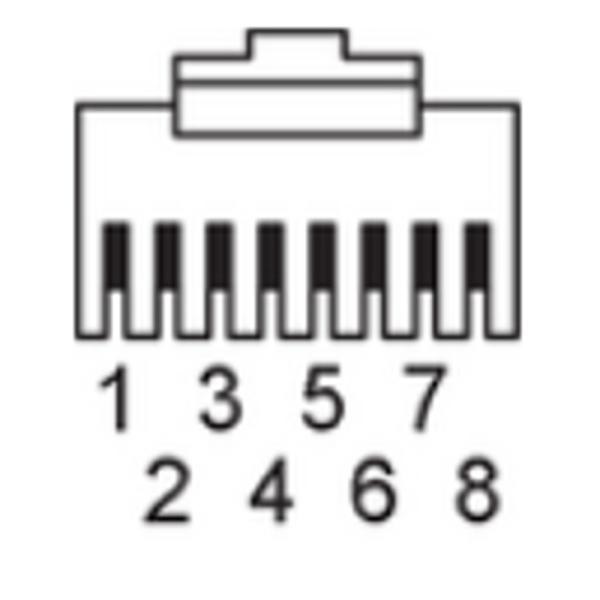

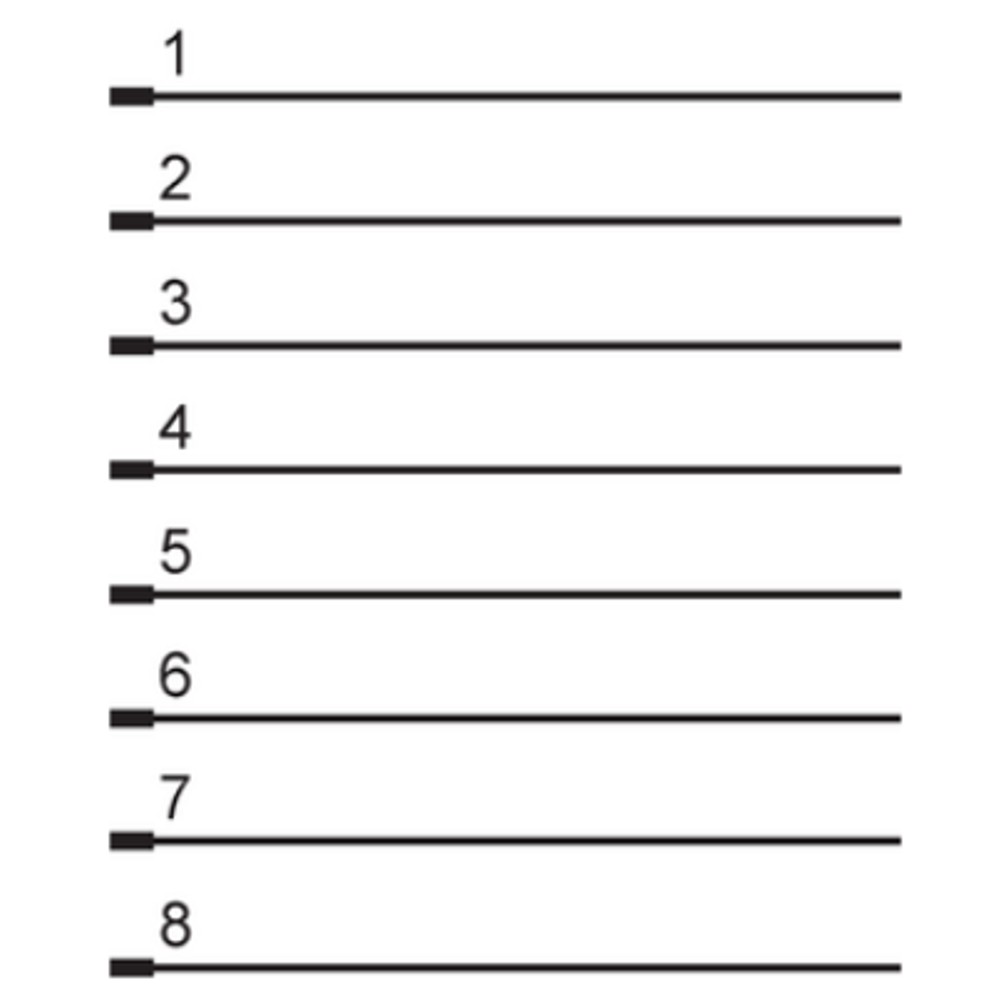

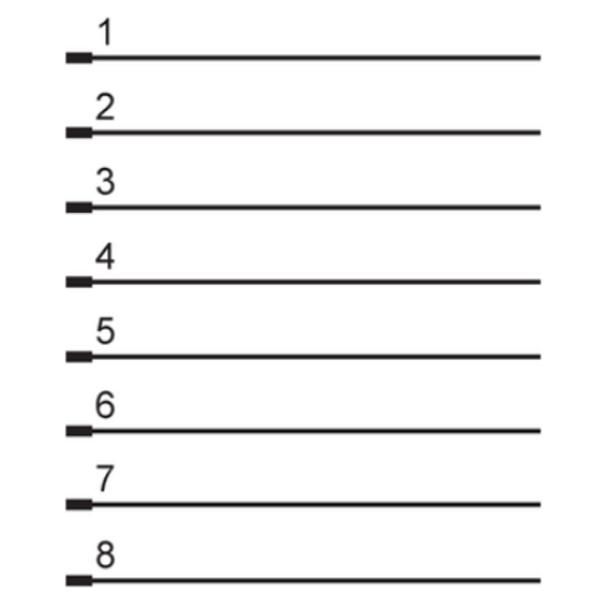

Conexão elétrica
Tipo e padrão do conector	RJ45, macho, reto	Configuração de conexão informada para o conector.
Contatos	8	Número de contatos indicado na ficha.
Tipo de terminação	Bornes de deslocamento de isolamento	Método de conexão elétrica informado.
Seção indicada	0,34 mm²	Valor associado à conexão por bornes na ficha.
Condutor	AWG 22	Bitola de condutor informada para a conexão.
Diâmetro do revestimento do cabo	Ø 4,5 a 8 mm	Faixa de diâmetro externo indicada para o revestimento do cabo.

Condições ambientais e proteção
Grau de proteção	IP20	Classificação de proteção declarada para o produto; não implica proteção contra água.
Temperatura de operação	-10 a 60 °C	Faixa de temperatura informada na ficha.

Dados mecânicos
Peso	10,4 g	Massa informada para o componente.
Quantidade na embalagem	1 peça	Quantidade indicada no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Ethernet, com interface física RJ45; a ficha não informa categoria, velocidade ou protocolo industrial específico.

Conexões

Elétrica Conector macho RJ45 reto, com 8 contatos. A ficha informa conexão por bornes de deslocamento de isolamento, seção de 0,34 mm² e cabo AWG 22.

Processo Não aplicável: trata-se de um conector elétrico de rede, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Terminação de cabo Ethernet com plugue macho RJ45 e 8 contatos	✓	Corresponde ao padrão, à configuração e ao número de contatos especificados para o E12514.
Cabo com revestimento externo entre Ø 4,5 e 8 mm, AWG 22 e seção indicada de 0,34 mm²	✓	Essas características estão indicadas na ficha para a conexão do cabo.
Instalação que exige grau de proteção superior a IP20	✗	A classificação informada para o produto é IP20; a ficha não declara proteção superior.
Determinar suporte a uma categoria Ethernet, velocidade ou protocolo industrial específico	✗	A ficha fornecida não especifica categoria, velocidade nem protocolo. A compatibilidade deve ser confirmada com o fabricante e os requisitos da rede.

INSTALAÇÃO

Como instalar o Conector macho confeccionável de Ethernet RJ45 IFM E12514, reto, 8 contatos, IP20

Confirme no projeto que a interface necessária é um conector macho RJ45 reto de 8 contatos.
Verifique que o cabo é AWG 22 e atende à seção indicada de 0,34 mm².
Confira se o diâmetro externo do revestimento do cabo está entre 4,5 e 8 mm.
Prepare e insira os condutores nos bornes de deslocamento de isolamento conforme o datasheet do fabricante.
Monte o conector seguindo a orientação e a sequência indicadas na documentação técnica; não improvise a pinagem.
Após a montagem, verifique a retenção mecânica, a correspondência da pinagem e a comunicação Ethernet conforme o procedimento da rede.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão Ethernet não estabelece link após a montagem.	Possível terminação incorreta dos condutores ou incompatibilidade entre a pinagem montada e a rede.	Confira a pinagem e a montagem conforme o datasheet e teste o cabo com equipamento apropriado.
O cabo não se acomoda ou não fica retido corretamente no conector.	Diâmetro externo do revestimento fora da faixa de 4,5 a 8 mm ou cabo diferente do especificado.	Meça o revestimento externo e confirme também AWG 22 e a seção indicada de 0,34 mm².
Falha intermitente de comunicação ao movimentar o cabo.	Possível contato elétrico inadequado ou montagem incorreta nos bornes de deslocamento de isolamento.	Inspecione a terminação e a retenção dos condutores; refaça a montagem conforme a documentação do fabricante se necessário.
O conector apresenta problemas após exposição a umidade ou água.	A aplicação pode exceder a proteção declarada IP20.	Verifique as condições ambientais da instalação e compare com a classificação IP20; a ficha não declara proteção contra água.

DOCUMENTAÇÃO TÉCNICA

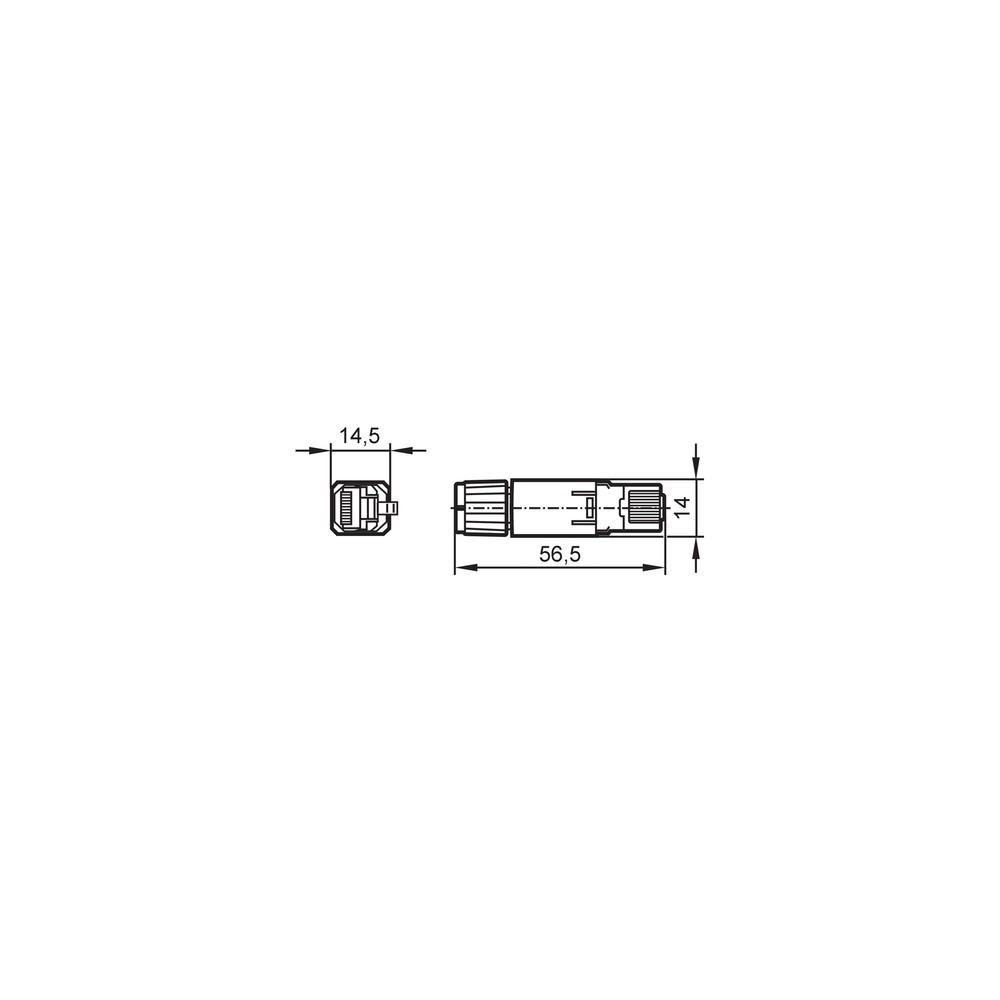

Folha de dados IFM E12514 (PDF) (Datasheet) Desenho em escala IFM E12514 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12514 e para que serve?

É um conector macho confeccionável RJ45 para terminar cabos Ethernet em aplicações industriais e de automação. A ficha especifica conexão reta e 8 contatos.

Que cabo posso usar com este conector?

A ficha informa AWG 22, seção de conexão de 0,34 mm² e revestimento externo com diâmetro de 4,5 a 8 mm. Confirme as demais características do cabo no datasheet.

O E12514 serve para instalação exposta à água ou que exige proteção maior que IP20?

A ficha declara IP20 e não informa proteção contra água nem grau superior. Se a instalação exigir outra classificação, confirme um conector com proteção adequada.

Posso usar o E12514 em qualquer rede Ethernet ou velocidade?

A ficha identifica Ethernet e a interface RJ45, mas não especifica categoria de cabo, velocidade ou protocolo. Valide esses requisitos com o fabricante e o projeto da rede.

O link Ethernet não acende depois de montar o conector: o que verifico?

Verifique primeiro a pinagem e a terminação dos condutores conforme o datasheet, além da continuidade do cabo. A ficha não fornece uma pinagem detalhada neste cadastro.

A comunicação cai quando o cabo se mexe; preciso trocar o conector?

Não necessariamente: uma terminação ou retenção inadequada pode causar falha intermitente. Inspecione a montagem e confirme que o cabo atende às especificações antes de substituir o componente.

Devo comprar um kit ou o conector avulso?

O cadastro informa embalagem de 1 peça e não lista acessórios incluídos. Para montar a conexão, verifique se o cabo e as ferramentas necessários já estão disponíveis.

Qual a diferença entre este modelo e um conector RJ45 com proteção maior?

O E12514 tem classificação IP20. Se a instalação exigir proteção superior, compare com outro modelo cuja ficha declare explicitamente o grau necessário.

Como instalo o E12514 corretamente?

Use cabo compatível com AWG 22, seção indicada de 0,34 mm² e revestimento externo de 4,5 a 8 mm. Siga a sequência de montagem e a pinagem do datasheet do fabricante.

O que acompanha o produto?

O cadastro informa 1 peça por embalagem e não lista acessórios. Consulte o fornecedor para confirmar o conteúdo comercial da unidade.

GLOSSÁRIO TÉCNICO

RJ45

Padrão de conexão física de rede indicado para o E12514. (Ref.: conexão 1 x RJ45, reta)

IP20

Grau de proteção declarado para o componente; não representa proteção contra água. (Ref.: grau de proteção IP20)

AWG 22

Identificação de bitola do condutor indicada para a conexão do cabo. (Ref.: conexão elétrica)

Bornes de deslocamento de isolamento

Tipo de terminação elétrica informado para conectar os condutores no conector. (Ref.: conexão elétrica)

Ethernet

Aplicação de comunicação de rede indicada para o conector; categoria, velocidade e protocolo específico não são informados na ficha. (Ref.: aplicação Ethernet)
