Soquete Confeccionável IFM M12 T

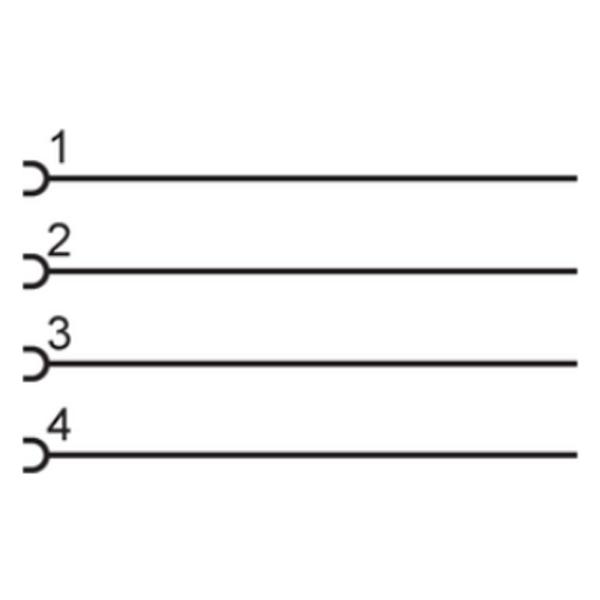

Pré-visualizar: E12499 IFM - Soquete Confeccionável IFM Cabo de Energia M12, Codificação T, IP67

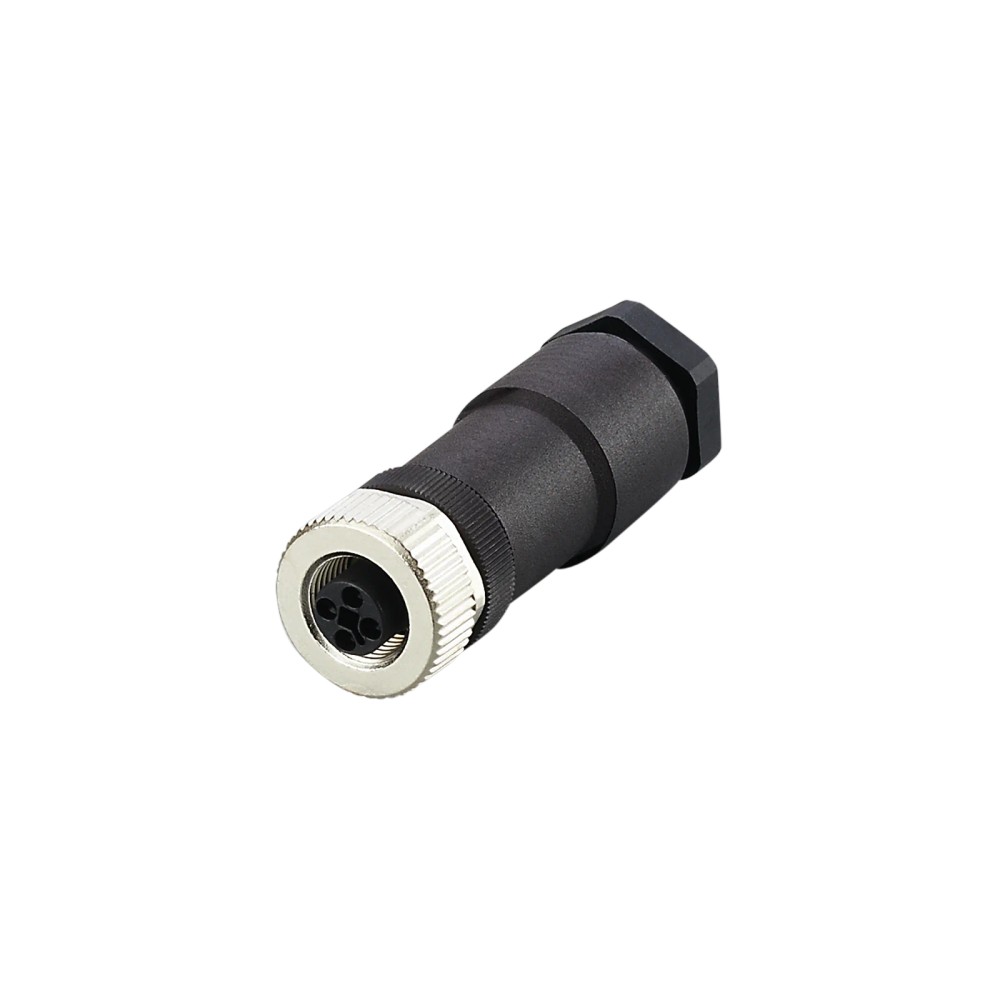

E12499 IFM - Soquete Confeccionável IFM Cabo de Energia M12, Codificação T, IP67

Imagem meramente ilustrativa

R$ 375,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12499
EAN: 4021179295888
NCM do produto: 85369090

Destaques do Produto Codificação T...mais

Fechar menu

Saiba mais sobre: "E12499 IFM - Soquete Confeccionável IFM Cabo de Energia M12, Codificação T, IP67"

Destaques do Produto

Codificação

Tipo de conexão

M12 fêmea, reta

Número de contatos

Seção dos condutores

0,75 a 1,5 mm²

Diâmetro do cabo

8 a 10 mm

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12499 IFM - Soquete Confeccionável IFM Cabo de Energia M12, Codificação T, IP67

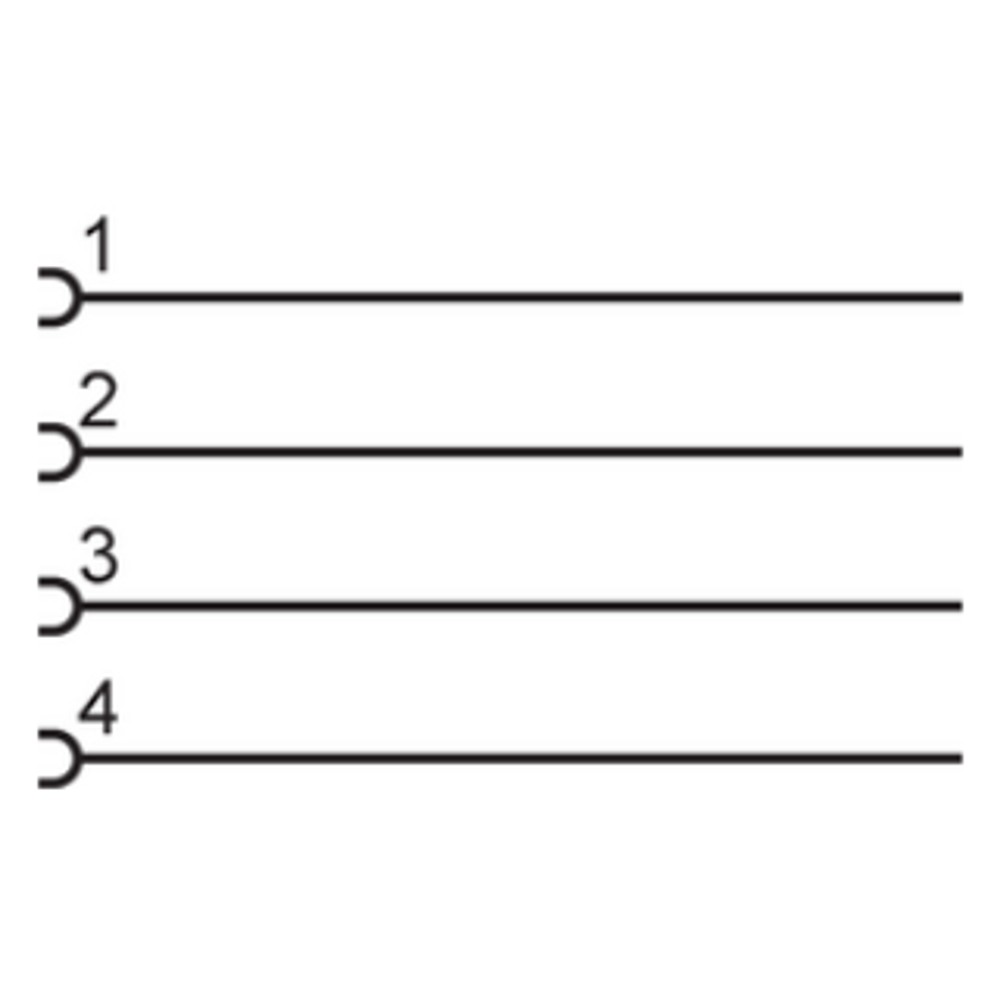

O E12499 é um soquete confeccionável fêmea para montagem em cabo de energia, com conexão M12 reta e codificação T. Possui 4 contatos banhados a ouro, grau de proteção IP67 e terminais parafusados para condutores de 0,75 a 1,5 mm². A capacidade de carga total indicada é de 12 A quando utilizados condutores de 1,5 mm².

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12499
Tipo	Soquete confeccionável, fêmea
Conexão	1 x M12, reta, codificação T
Contatos	4, banhados a ouro
Grau de proteção	IP67
Condutores nos terminais	0,75 a 1,5 mm²
Diâmetro do revestimento do cabo	8 a 10 mm
Capacidade de carga total	12 A com condutores de 1,5 mm²
Tensão de operação	< 60 V DC
Temperatura ambiente	-40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de uma terminação M12 fêmea codificada T em cabo de energia.
Aplicações em que os condutores tenham seção entre 0,75 e 1,5 mm² e o revestimento do cabo tenha diâmetro entre 8 e 10 mm.
Instalações que atendam aos limites elétricos e ambientais especificados para o produto.

⚠ Considere outro se precisa de:

Não selecionar quando a interface requerida for uma codificação diferente de T; a compatibilidade mecânica e elétrica deve ser confirmada com o equipamento correspondente.
Não utilizar fora dos limites informados de tensão, seção dos condutores, diâmetro do cabo ou temperatura ambiente.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: montagem confeccionável em cabo de energia para aplicações industriais e automação industrial.
Condições indicadas na ficha para seleção: condutores de 0,75 a 1,5 mm², revestimento do cabo de 8 a 10 mm e temperatura ambiente entre -40 e 85 °C.
A capacidade de carga total de 12 A está especificada para condutores de 1,5 mm²; confirme os requisitos da instalação antes de dimensionar o circuito.
A ficha não identifica modelos específicos de equipamentos nem protocolos de comunicação compatíveis; confirme a interface e os requisitos elétricos do equipamento.

COMO ESCOLHER

Antes de comprar o E12499 IFM - Soquete Confeccionável IFM Cabo de Energia M12, Codificação T, IP67, verifique estes pontos:

Escolha o E12499

Quando a aplicação exigir soquete confeccionável M12 fêmea, reto, codificação T, com 4 contatos, terminais parafusados e cabo com revestimento de 8 a 10 mm.

Verifique os limites antes da montagem

Confirme a seção dos condutores, a tensão de operação, a corrente requerida e a temperatura ambiente. A capacidade de 12 A é indicada para condutores de 1,5 mm².

Procure outra configuração se a interface diferir

Se o equipamento exigir outra codificação, outro gênero de conector ou uma conexão diferente de M12 reta, selecione uma versão que corresponda à interface especificada pelo equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Soquete confeccionável	Tipo de produto informado para montagem em cabo.
Código / SKU	E12499	Identificação do produto no anúncio.
Part number	E12499	Número de peça da fonte primária do anúncio.
GTIN	4021179295888	Identificador comercial do produto.
Marca	IFM	Marca informada no anúncio.
Aplicação	Cabo de energia; aplicações industriais e automação industrial	Aplicação descrita para o produto.
Unidades por embalagem	1 peça	Quantidade indicada na ficha.

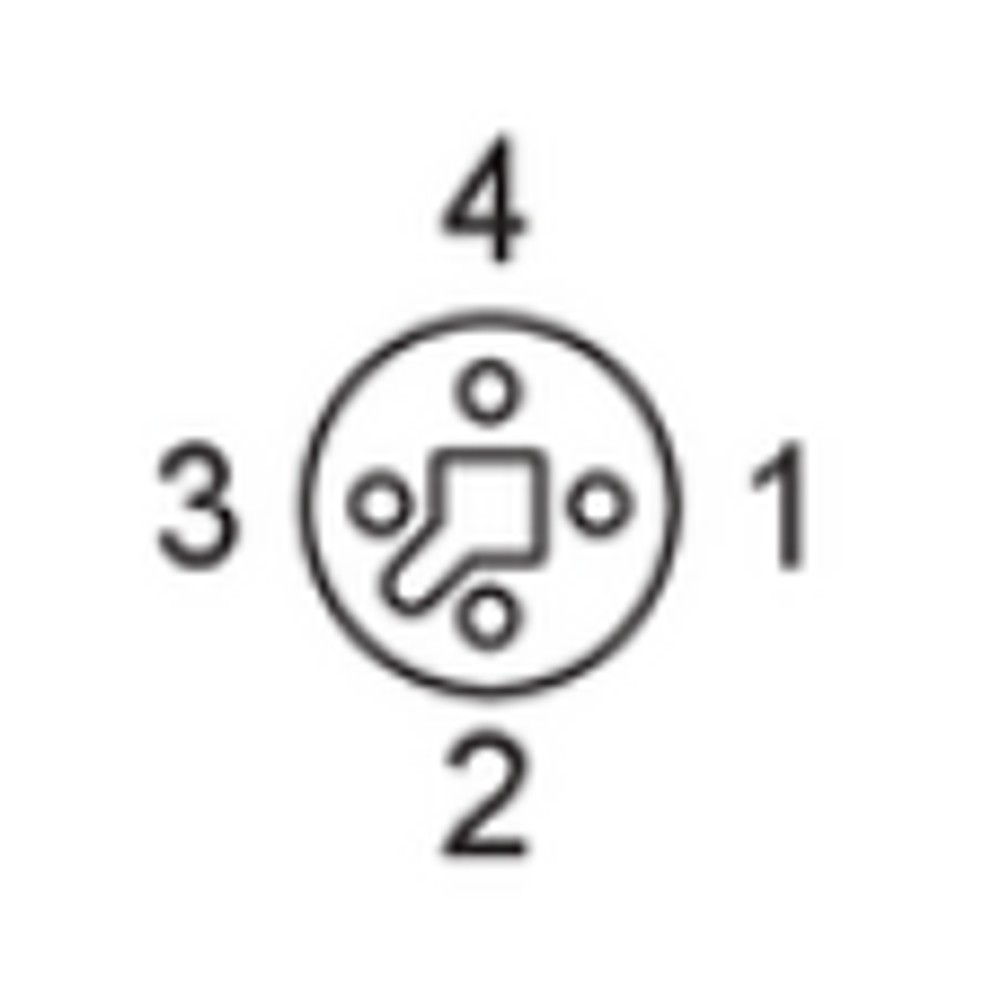

Conexão elétrica
Conexão do soquete	1 x M12, reto	Configuração física da conexão informada.
Gênero	Fêmea	Tipo de conector indicado no anúncio.
Codificação	T	Codificação indicada para a interface M12.
Contatos	4, dourados	Quantidade e acabamento dos contatos; o anúncio informa contatos banhados a ouro.
Terminais parafusados	Condutores de 0,75 a 1,5 mm²	Faixa de seção dos condutores indicada para a conexão elétrica.
Diâmetro do revestimento do cabo	8 a 10 mm	Faixa de diâmetro do revestimento compatível com a entrada do cabo.
Capacidade de carga total	12 A	Valor indicado quando utilizados condutores de 1,5 mm².
Tensão de operação	< 60 V DC	Limite de tensão informado na ficha.
Torque máximo de aperto	0,4 Nm	Valor máximo informado para o aperto da conexão.

Materiais e construção
Material do invólucro	PA	Material especificado para o corpo do conector.
Material da porca / bloqueio	Zinco moldado sob pressão	Material informado para o elemento de bloqueio.
Material da vedação	NBR	Material especificado para a vedação.
Material geral informado no anúncio	Polímero e metal	Descrição geral dos materiais apresentada nos atributos do anúncio.
Cor	Preto e prata	Cores informadas no anúncio.
Formato	Cilíndrico	Formato informado no anúncio.
Sem silicone	Sim	Característica especial declarada na ficha.
Contatos banhados a ouro	Sim	Característica especial declarada na ficha.

Proteção e condições ambientais
Grau de proteção	IP67	Grau de proteção declarado para o produto; observe as condições de montagem e uso definidas pelo fabricante.
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura ambiente informada na ficha.

Dados mecânicos e identificação logística
Peso	29 g	Peso indicado nos atributos importados da ficha.
NCM	8536.90.90	Código fiscal informado nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Terminais parafusados para condutores de 0,75 a 1,5 mm². Soquete M12 fêmea, reto, codificação T, com 4 contatos. Tensão de operação inferior a 60 V DC. Capacidade de carga total de 12 A quando utilizados condutores de 1,5 mm². A ficha não especifica protocolos de comunicação nem modelos de dispositivos compatíveis.

Processo Não se aplica: trata-se de um conector elétrico para cabo de energia, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 correspondente, codificação T e conexão elétrica compatível	✓	A ficha identifica conexão M12 reta, fêmea, codificação T e 4 contatos. A compatibilidade final depende de o equipamento ter a interface correspondente.
Cabo com condutores entre 0,75 e 1,5 mm² e revestimento de 8 a 10 mm	✓	Essas são as faixas de conexão elétrica do cabo informadas para o soquete.
Aplicação que exige mais de 12 A com condutores de 1,5 mm²	✗	A capacidade de carga total indicada é 12 A nessa condição; a ficha não fornece capacidade superior.
Aplicação que exige tensão igual ou superior a 60 V DC	✗	A tensão de operação informada é inferior a 60 V DC.
Aplicação com codificação diferente de T	✗	O produto é especificado com codificação T; a ficha não declara compatibilidade com outras codificações.

INSTALAÇÃO

Como instalar o E12499 IFM - Soquete Confeccionável IFM Cabo de Energia M12, Codificação T, IP67

Desenergize o circuito e confirme que a tensão e a corrente previstas estão dentro dos limites especificados para o produto.
Verifique se o cabo possui condutores de 0,75 a 1,5 mm² e revestimento com diâmetro de 8 a 10 mm.
Prepare o cabo e os condutores conforme as instruções do fabricante; a ficha fornecida não informa comprimento de decapagem.
Conecte os condutores aos terminais parafusados, respeitando a identificação elétrica aplicável ao equipamento e ao cabo.
Monte o conjunto e aperte os elementos de conexão sem exceder o torque máximo informado de 0,4 Nm.
Antes de energizar, confira a montagem, o alinhamento da conexão M12 e o estado da vedação; verifique a proteção IP67 nas condições de instalação especificadas pelo fabricante.

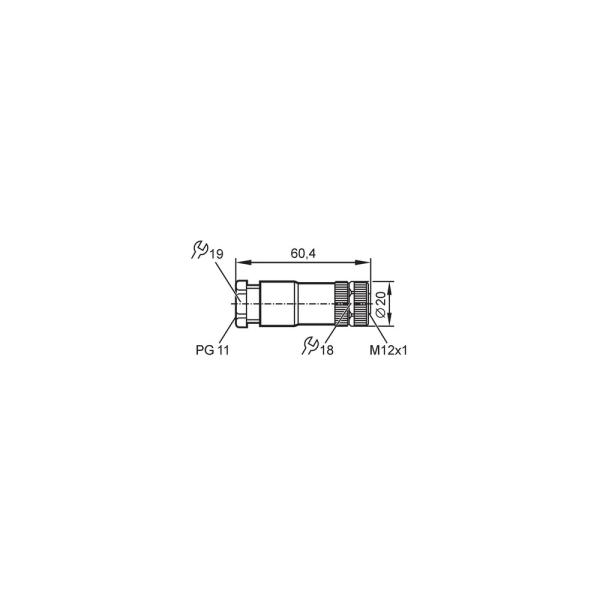

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não energiza após a montagem do conector.	Possível conexão incorreta ou incompleta dos condutores nos terminais parafusados.	Desenergize o circuito e confira a fixação dos condutores e a correspondência das ligações com o esquema do equipamento.
O conjunto não encaixa ou não acopla corretamente ao equipamento.	Possível divergência entre a codificação T do soquete e a interface do equipamento.	Confirme no equipamento a codificação, o gênero e a configuração M12 requeridos antes de reapertar ou substituir o conector.
Há dificuldade para acomodar ou fechar o cabo no soquete.	O diâmetro do revestimento pode estar fora da faixa de 8 a 10 mm.	Meça o diâmetro externo do revestimento do cabo e compare com a faixa especificada para o produto.
A conexão apresenta aquecimento ou interrupções sob carga.	A seção dos condutores ou a corrente da aplicação pode exceder as condições especificadas, ou os terminais podem estar mal fixados.	Desenergize o circuito, confira a fixação e a seção dos condutores e compare a corrente prevista com a capacidade indicada de 12 A para condutores de 1,5 mm².

DOCUMENTAÇÃO TÉCNICA

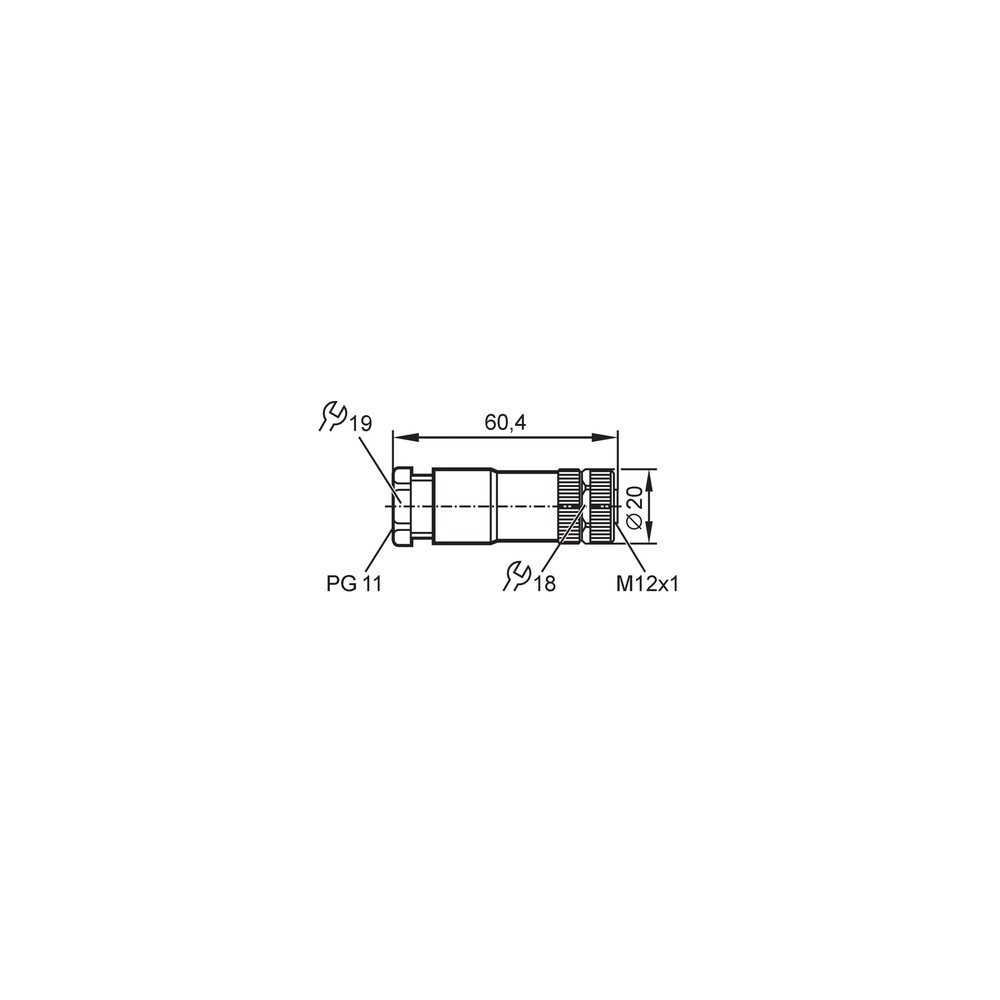

Folha de dados E12499 - PT-BR (Datasheet) Desenho em escala E12499 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12499 e para que tipo de conexão serve?

É um soquete confeccionável M12 fêmea, reto e codificado T, destinado à montagem em cabo de energia. Possui 4 contatos.

Que cabo posso usar com esse soquete?

A ficha indica condutores de 0,75 a 1,5 mm² e diâmetro do revestimento do cabo entre 8 e 10 mm. A capacidade de carga total de 12 A é especificada com condutores de 1,5 mm².

O E12499 serve em uma conexão M12 com outra codificação?

A ficha especifica codificação T e não declara compatibilidade com outras codificações. Confira a codificação exigida pela interface do equipamento.

Posso usar este soquete em uma aplicação que exige 60 V DC ou mais?

Não, a tensão de operação indicada é inferior a 60 V DC. Para uma aplicação com tensão igual ou superior a esse limite, selecione um componente especificado para essa condição.

Montei o conector, mas o equipamento não liga: o que verifico antes de trocar o soquete?

Com o circuito desenergizado, confira a fixação dos condutores nos terminais parafusados e a correspondência das ligações com o esquema do equipamento. Verifique também se a interface é M12 codificação T.

O conector esquenta ou a alimentação fica intermitente; qual pode ser a causa?

Uma causa possível é uma ligação frouxa ou condutores fora da condição especificada. Confira os terminais, a seção do cabo e a corrente da aplicação; a ficha indica 12 A com condutores de 1,5 mm².

Esse produto é um kit ou acompanha cabos e acessórios?

A ficha informa 1 peça por embalagem e descreve o produto como soquete confeccionável. Não informa cabos ou acessórios inclusos.

Quando escolher este soquete em vez de outro conector M12?

Escolha-o quando a aplicação exigir conexão fêmea M12 reta, codificação T e cabo dentro das faixas especificadas. Se o equipamento exigir outra codificação ou configuração, procure uma versão correspondente.

Qual torque devo respeitar na montagem?

O torque máximo informado é 0,4 Nm. Faça a montagem com o circuito desenergizado e consulte a folha de dados para orientações adicionais de preparação e montagem.

O que devo conferir para manter a proteção IP67 após a instalação?

Confira o estado e o assentamento da vedação e se a montagem está correta. A ficha indica IP67 para o produto, mas não detalha condições adicionais de ensaio ou manutenção; consulte a folha de dados do fabricante.

GLOSSÁRIO TÉCNICO

Codificação T

Configuração de codificação da interface M12 indicada para este soquete. (Ref.: codificação T)

IP67

Grau de proteção declarado para o conector; a manutenção dessa proteção depende da montagem e das condições de uso indicadas pelo fabricante. (Ref.: grau de proteção IP67)

Terminal parafusado

Tipo de terminação elétrica em que o condutor é fixado por parafuso. (Ref.: condutores de 0,75 a 1,5 mm²)

Capacidade de carga total

Corrente total indicada para a condição de seção de condutor especificada. (Ref.: 12 A com condutores de 1,5 mm²)

Vedação NBR

Material elastomérico especificado para a vedação do conector. (Ref.: material da vedação NBR)
