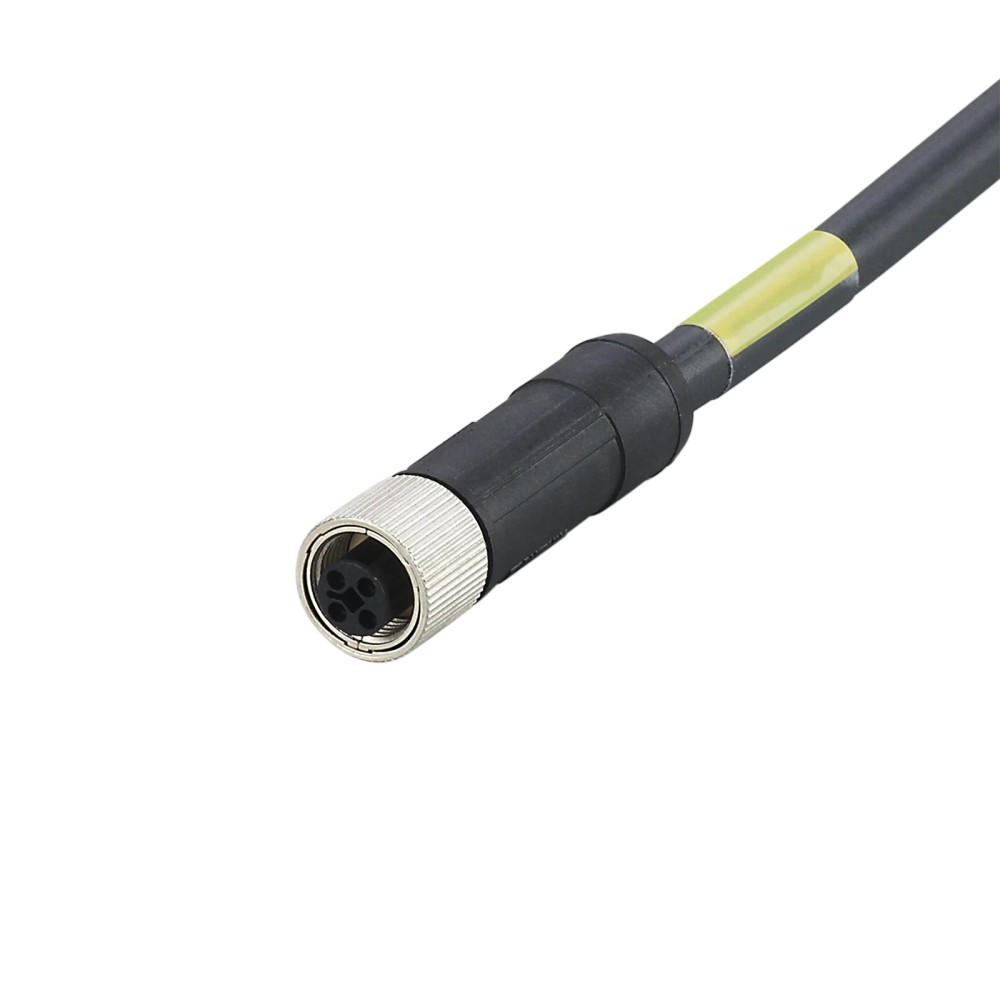

Cabo de Conexão Fêmea M12 IFM E12495 5m

Pré-visualizar: E12495 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PUR Codificação T 12A IP67

E12495 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PUR Codificação T 12A IP67

Imagem meramente ilustrativa

R$ 779,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12495
EAN: 4021179295840
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "E12495 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PUR Codificação T 12A IP67"

Destaques do Produto

Conector

Fêmea M12 reto

Codificação

Comprimento

5 m

Carga nominal informada

12 A

Proteção

IP67

Revestimento do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E12495 — Cabo de conexão de energia com conector fêmea M12 reto, codificação T, 5 m, PUR, 12 A, IP67

Cabo de conexão de energia com conector fêmea M12 reto, destinado a aplicações industriais e de automação. Possui 5 m de comprimento, codificação T e quatro contatos banhados a ouro. O cabo é revestido em PUR e tem grau de proteção IP67; a capacidade de carga informada é de 12 A.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12495
Tipo de conexão	Conector fêmea M12 reto, codificação T, 4 contatos
Comprimento do cabo	5 m
Capacidade de carga	12 A
Tensão de operação	< 60 V DC
Grau de proteção	IP67
Material do cabo	PUR
Temperatura ambiente	-25...85 °C
Seção e configuração do cabo	4 x 1,5 mm²; diâmetro externo Ø 6,75 mm
Material do invólucro	PP, conforme dados primários do anúncio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram cabo de energia com conector fêmea M12 reto, codificação T, cabo de 5 m e capacidade de carga de até 12 A conforme especificação informada.
Instalações compatíveis com tensão de operação inferior a 60 V DC e temperatura ambiente entre -25 e 85 °C.
Conexões em que sejam requeridos cabo PUR, quatro contatos e proteção IP67, observadas as condições de instalação e acoplamento.

⚠ Considere outro se precisa de:

Aplicações que exijam operação com tensão de 60 V DC ou superior, pois a ficha informa tensão de operação inferior a 60 V DC.
Aplicações com carga superior a 12 A, acima da capacidade de carga informada.
Aplicações que exijam conector macho, outra codificação M12 ou comprimento diferente de 5 m; a ficha não confirma essas configurações para este código.

APLICAÇÕES E USO

Uso em aplicações industriais e sistemas de automação, conforme a aplicação declarada na ficha.
Conexão de energia em instalações cuja interface corresponda a M12 fêmea reto, codificação T, e cujos requisitos elétricos estejam dentro dos limites indicados.
Pode ser considerado para ambientes que requeiram grau de proteção IP67; confirme no datasheet as condições de montagem e acoplamento aplicáveis. A ficha não identifica máquinas ou equipamentos específicos compatíveis.

COMO ESCOLHER

Antes de comprar o IFM E12495 — Cabo de conexão de energia com conector fêmea M12 reto, codificação T, 5 m, PUR, 12 A, IP67, verifique estes pontos:

Escolha o E12495 quando

A instalação exigir conector fêmea M12 reto com codificação T, cabo de energia PUR de 5 m, quatro contatos, carga de até 12 A e operação abaixo de 60 V DC.

Verifique outro código quando

O equipamento exigir conector de outro gênero ou codificação, comprimento diferente, corrente acima de 12 A ou tensão de operação igual ou superior a 60 V DC. Confirme também o material do invólucro na documentação do fabricante, pois os dados disponíveis divergem entre PP e TPU.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Marca informada nos dados primários do anúncio.
Modelo	E12495	Código/SKU do produto.
Tipo de produto	Cabo de conexão com conector fêmea; cabo de energia com codificação T	Descrição do produto e aplicação informadas na ficha.
Aplicação	Aplicações industriais e automação industrial	Aplicação indicada no conjunto de dados do produto.
GTIN	4021179295840	Identificador comercial informado na ficha.
Part number	E12495	Part number da fonte primária do anúncio.
Unidades por embalagem	1 peça	Quantidade por embalagem informada nos dados do catálogo.

Dados elétricos
Tensão de operação	< 60 V DC	Limite de operação informado na ficha.
Capacidade de carga total	12 A	Capacidade de carga declarada; não exceder este valor.
Seção e configuração dos condutores	4 x 1,5 mm²	Configuração elétrica informada para o cabo.
Contatos	4 contatos, banhados a ouro	Característica indicada para o conector.
Cores dos fios	BK=preto; BN=marrom; BU=azul; WH=branco	Identificação de condutores fornecida na ficha.

Conexões
Conector	1 x M12, fêmea, reto	Tipo e orientação declarados para a conexão elétrica.
Codificação	T	Codificação do conector; confirme a correspondência com a interface do equipamento.
Material do corpo/invólucro	PP, conforme dados primários do anúncio	O anúncio primário informa PP; outra informação catalográfica indica TPU. Confirmar no datasheet do fabricante antes de especificar.
Material da porca de bloqueio	Zinco moldado sob pressão, niquelado	Material informado nos dados catalográficos.

Cabo
Comprimento	5 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material do revestimento informado na ficha.
Cor do cabo	Preto	Cor informada na descrição da conexão elétrica.
Diâmetro externo	Ø 6,75 mm	Dimensão indicada na descrição da conexão elétrica.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; a ficha não detalha condições de instalação para sua manutenção.
Temperatura ambiente	-25...85 °C	Faixa de temperatura informada para operação.

Dados mecânicos
Dimensões do conector	15,4 x 15,4 x 52,8 mm	Dimensões informadas na base catalográfica.
Peso	545 g	Peso informado nos dados catalográficos.
Material do invólucro	PP	Dado primário do anúncio; há divergência com a informação catalográfica de TPU.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. Trata-se de um cabo de conexão de energia; não há protocolo declarado.

Conexões

Elétrica Cabo de 5 m em PUR, preto, Ø 6,75 mm, com 4 x 1,5 mm². Conector fêmea M12 reto, codificação T, 4 contatos dourados. Capacidade de carga informada: 12 A; tensão de operação: < 60 V DC. Cores dos fios informadas: BK=preto, BN=marrom, BU=azul, WH=branco.

Processo Não se aplica: a ficha descreve uma conexão elétrica M12, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento a uma interface que corresponda mecanicamente a conector fêmea M12 reto, codificação T, com quatro contatos	✓	Essas características estão declaradas para o conector do cabo; a compatibilidade elétrica também deve ser confirmada no equipamento.
Circuito de energia com tensão inferior a 60 V DC e carga de até 12 A	✓	A tensão e a capacidade de carga informadas enquadram-se nos limites declarados na ficha.
Circuito com tensão igual ou superior a 60 V DC, ou carga acima de 12 A	✗	A ficha informa tensão de operação < 60 V DC e capacidade de carga de 12 A.
Equipamento que exija protocolo de comunicação específico	✗	Não há protocolo de comunicação especificado; o produto é descrito como cabo de energia.
Instalação exposta a condições que exijam proteção IP67	✓	O grau de proteção informado é IP67; a ficha não detalha condições de montagem ou de acoplamento necessárias para manter essa proteção.

INSTALAÇÃO

Como instalar o IFM E12495 — Cabo de conexão de energia com conector fêmea M12 reto, codificação T, 5 m, PUR, 12 A, IP67

Confirme no equipamento que a interface requerida é M12 e que gênero, orientação e codificação correspondem ao conector fêmea reto codificado em T.
Verifique no projeto elétrico que a tensão é inferior a 60 V DC e que a carga não excede 12 A.
Confirme que o comprimento de 5 m atende ao trajeto previsto e que a instalação respeita a faixa de temperatura informada.
Desenergize o circuito antes de realizar a conexão; a ficha não apresenta um procedimento específico de instalação.
Alinhe o conector com a interface correspondente e acople sem forçar; não há torque de aperto especificado nos dados disponíveis.
Após a instalação, confira a continuidade e a identificação dos condutores conforme o esquema do fabricante e verifique o assentamento da conexão.

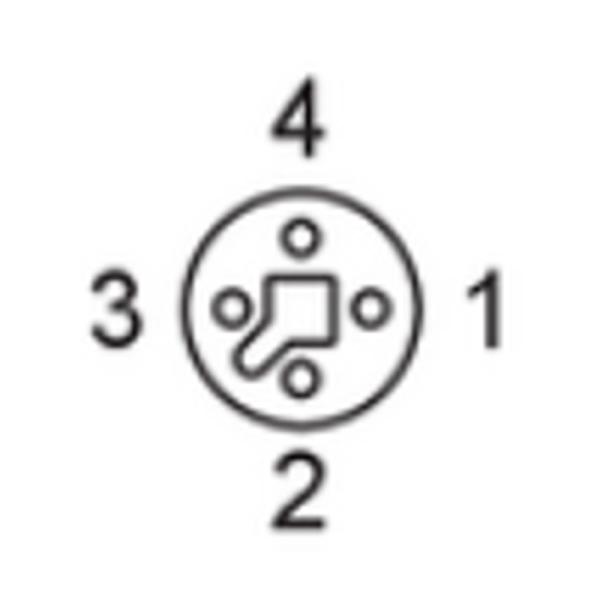

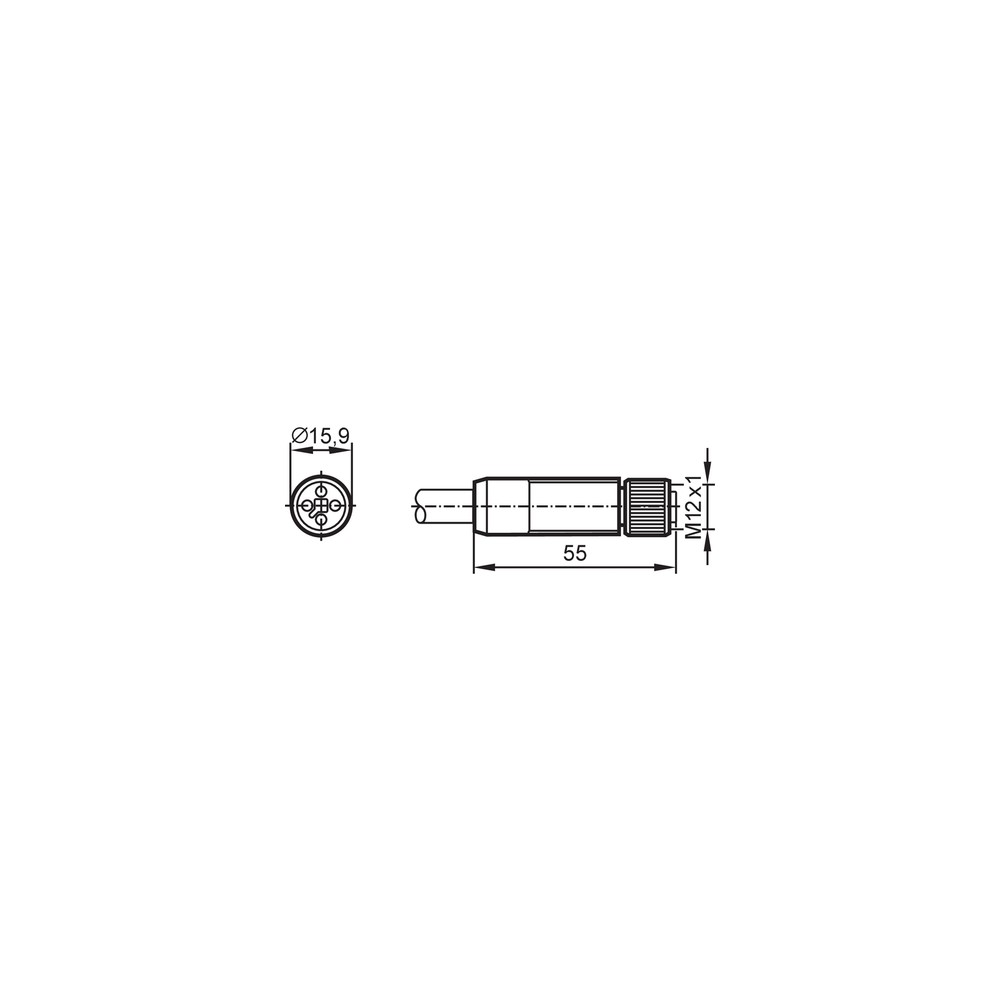

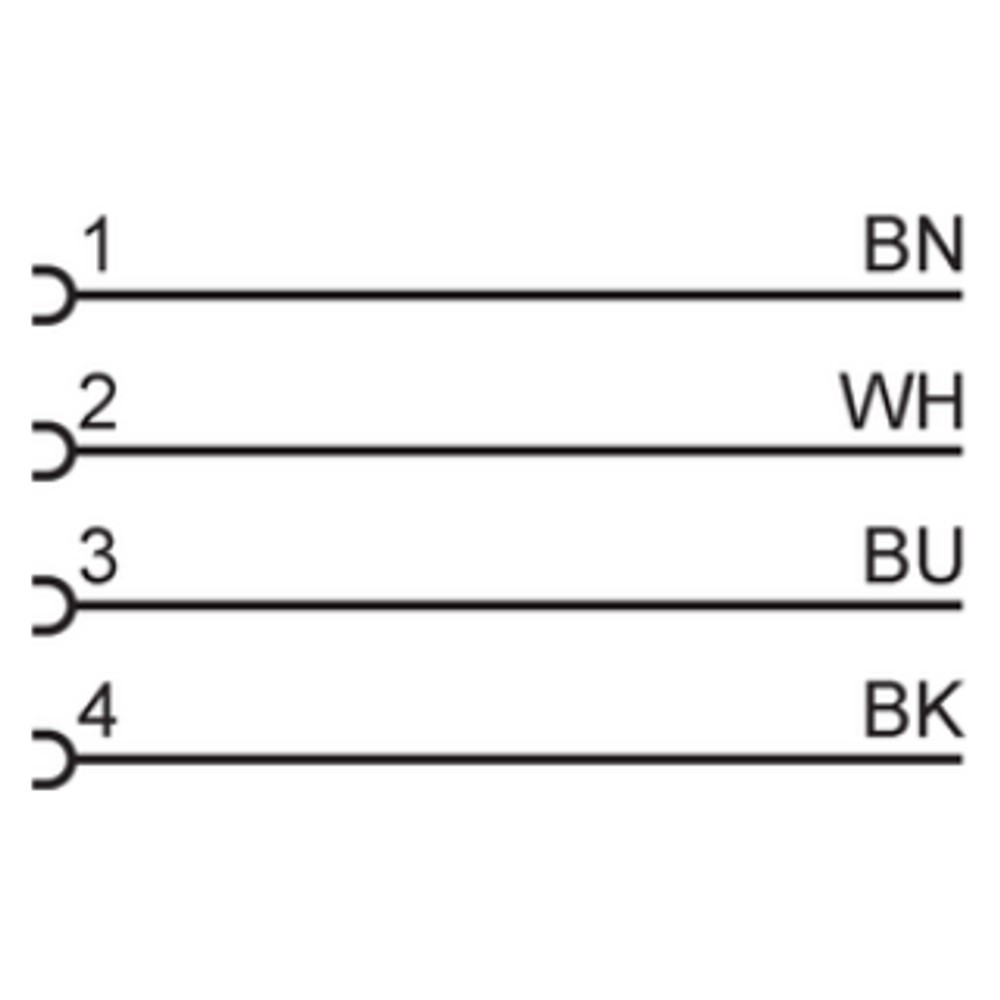

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não recebe alimentação após a conexão.	Conexão incompleta, interface incompatível ou circuito sem alimentação; a ficha não identifica uma causa específica do equipamento.	Desenergize o circuito e confira o acoplamento, a correspondência da interface e a alimentação no circuito conforme o esquema do fabricante.
A conexão não acopla ao equipamento.	Diferença de gênero, orientação ou codificação entre o cabo e a interface.	Compare a interface do equipamento com conector fêmea M12 reto e codificação T indicados para o E12495.
A alimentação apresenta interrupção durante o uso.	Possível contato elétrico incompleto ou condutor interrompido; a ficha não fornece diagnóstico específico para esse sintoma.	Com o circuito desenergizado, inspecione o assentamento do conector e verifique a continuidade dos condutores com procedimento adequado.
O cabo apresenta aquecimento ou falha sob carga.	A corrente ou a tensão do circuito pode exceder os valores informados para o produto.	Meça os parâmetros do circuito e compare com a capacidade de 12 A e a tensão de operação inferior a 60 V DC.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12495 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12495 e para que tipo de instalação ele serve?

É um cabo de energia com conector fêmea M12 reto codificado em T, destinado a aplicações industriais e de automação. A aplicação exige correspondência da interface e respeito aos limites elétricos informados.

Quais são as principais características da conexão e do cabo?

A ficha especifica conector com quatro contatos banhados a ouro e cabo PUR de 5 m, com quatro condutores de 1,5 mm². A capacidade de carga informada é 12 A.

O produto acompanha algum acessório?

A ficha não informa acessórios incluídos; os dados do catálogo indicam uma peça por embalagem.

Posso usar este cabo em um circuito de 60 V DC ou mais?

Não é indicado com base na especificação disponível: a tensão de operação informada é inferior a 60 V DC. Verifique o datasheet do fabricante para confirmar os requisitos do projeto.

Este cabo serve para uma carga acima de 12 A?

Não, a capacidade de carga informada é 12 A. Para uma carga superior, selecione um cabo cuja especificação elétrica atenda ao circuito.

O equipamento não liga depois que conectei o cabo; o que devo verificar?

Antes de substituir o cabo, confira se a interface está corretamente acoplada e se o circuito tem alimentação. Verifique também a correspondência do conector e a continuidade dos condutores com o circuito desenergizado.

O conector não encaixa; isso significa que o cabo está com defeito?

Não necessariamente: pode haver incompatibilidade de gênero, orientação ou codificação. Compare a interface com a especificação M12 fêmea reta, codificação T, antes de concluir que o cabo está defeituoso.

Como escolho entre este cabo e uma versão de outro comprimento?

Escolha o E12495 quando 5 m atender ao trajeto e as demais características, incluindo conexão M12 fêmea reta codificada em T, forem compatíveis. Para outro comprimento, consulte o catálogo IFM e valide o código correspondente.

Que cuidados devo ter ao instalar o E12495?

Desenergize o circuito, confirme a compatibilidade elétrica e mecânica e alinhe o conector antes de acoplá-lo, sem forçar. Consulte o datasheet para os detalhes de ligação e instalação.

Qual material do invólucro devo considerar na especificação?

Os dados primários do anúncio informam PP, enquanto outra informação catalográfica menciona TPU. Como há divergência, confirme o material no datasheet ou diretamente com o fabricante antes de fechar a especificação.

GLOSSÁRIO TÉCNICO

Codificação T

Chaveamento identificado para o conector M12 deste cabo; deve corresponder à codificação da interface do equipamento. (Ref.: Codificação: T)

M12

Designação do tipo de conexão circular especificado para o conector do cabo. (Ref.: Conector: M12, reto)

IP67

Grau de proteção declarado para o produto; as condições de instalação e acoplamento devem ser verificadas na documentação. (Ref.: Grau de proteção: IP67)

PUR

Material informado para o revestimento do cabo. (Ref.: Material do cabo: PUR)

Abreviação de corrente contínua; a tensão de operação indicada para este produto é inferior a 60 V DC. (Ref.: Tensão de operação: < 60 V DC)
