Cabo Ethernet IFM M12 para RJ45 20m Blindado IP67

Pré-visualizar: E12493 IFM - Cabo Ethernet IFM M12 para RJ45 Automação Industrial 20m Blindado IP67

E12493 IFM - Cabo Ethernet IFM M12 para RJ45 Automação Industrial 20m Blindado IP67

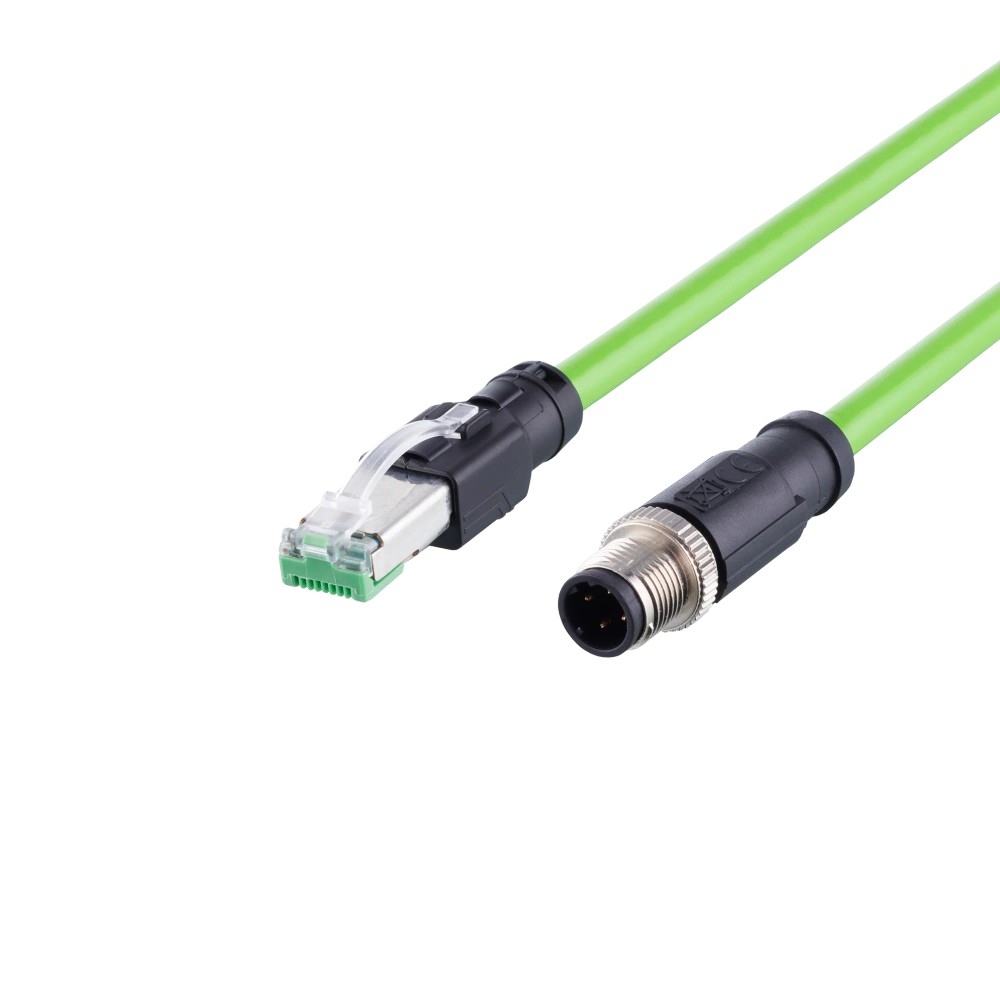

Imagem meramente ilustrativa

R$ 1.770,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12493
EAN: 4021179295826
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "E12493 IFM - Cabo Ethernet IFM M12 para RJ45 Automação Industrial 20m Blindado IP67"

Destaques do Produto

Comprimento

20 m

Conector M12

Macho reto, codificação D, 4 contatos

Conector RJ45

Reto, 8 contatos

Blindagem

Blindado

Cabo

PVC verde, Ø 6,5 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12493 IFM — Cabo de ligação Ethernet M12 macho para RJ45 blindado, 20 m

O IFM E12493 é um cabo de ligação Ethernet para aplicações industriais e de automação, também descrito como cabo Patch. Possui conector M12 macho reto, codificação D, em uma extremidade e RJ45 reto na outra. O cabo tem 20 m de comprimento, é blindado e possui revestimento em PVC; os conectores têm contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM E12493
Tipo	Cabo de ligação Ethernet, código D
Comprimento	20 m
Conexões	M12 macho reto, codificação D / RJ45 reto
Blindagem	Sim
Revestimento e cor do cabo	PVC, verde
Diâmetro do cabo	6,5 mm
Grau de proteção informado	IP65 e IP67; conectores M12 e RJ45: IP20
Temperatura de operação	-25 a 70 °C
Condutores	4 × 0,34 mm²; 7 × Ø 0,25 mm por condutor

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação Ethernet em aplicações industriais e de automação, conforme a descrição do fabricante para o produto.
Conexão entre uma interface M12 macho com codificação D e uma interface RJ45, respeitando o tipo e a geometria dos conectores.
Instalações em que o comprimento de 20 m, o cabo blindado e a faixa de operação de -25 a 70 °C atendam ao projeto.

⚠ Considere outro se precisa de:

Não selecionar para uma interface M12 que exija outro gênero de conector ou outra codificação: a ficha especifica M12 macho reto, codificação D.
Não tratar os conectores como protegidos contra ingresso de água ou poeira: a ficha informa IP20 para as conexões M12 e RJ45, embora também liste IP65 e IP67 para o cabo/produto.
Não usar se a instalação exigir comprimento diferente de 20 m ou temperatura fora da faixa informada sem validação do fabricante.

APLICAÇÕES E USO

Aplicação comprovada na ficha: ligação Ethernet em aplicações industriais e de automação, incluindo uso como cabo Patch.
Possibilidade condicionada à verificação de projeto: interligar equipamentos com interfaces compatíveis M12 codificação D e RJ45, desde que pinagem, requisitos de comunicação, ambiente e limites elétricos sejam confirmados nos equipamentos e no datasheet.
Limitação operacional: a ficha informa temperatura de -25 a 70 °C e proteção IP20 para as conexões; avalie separadamente a exposição ambiental das extremidades conectadas.

COMO ESCOLHER

Antes de comprar o E12493 IFM — Cabo de ligação Ethernet M12 macho para RJ45 blindado, 20 m, verifique estes pontos:

Escolha o E12493 quando

A instalação precisar de ligação Ethernet com 20 m, M12 macho reto codificado D em uma ponta e RJ45 reto na outra; confirme também a faixa de -25 a 70 °C e a proteção requerida no ponto de conexão.

Considere outra configuração quando

O equipamento exigir outro comprimento, outro gênero ou codificação M12, ou quando a conexão RJ45 precisar de proteção superior a IP20. A ficha deste modelo não especifica outras configurações nem autoriza presumir adaptabilidade.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM; também identificado como ifm electronic	Identificação do fabricante nas fontes do anúncio.
Modelo / SKU	E12493	Código do produto.
GTIN	4021179295826	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação Ethernet	Classificação do produto.
Modelo de cabo	Cabo Ethernet, código D	Descrição do modelo na ficha técnica.
Aplicação informada	Aplicações industriais e automação industrial; cabo Patch	Aplicações explicitamente descritas na ficha.
Protocolo indicado	PROFINET	Consta na especificação do cabo; categoria e taxa de transmissão não foram informadas.

Conexões e construção dos conectores

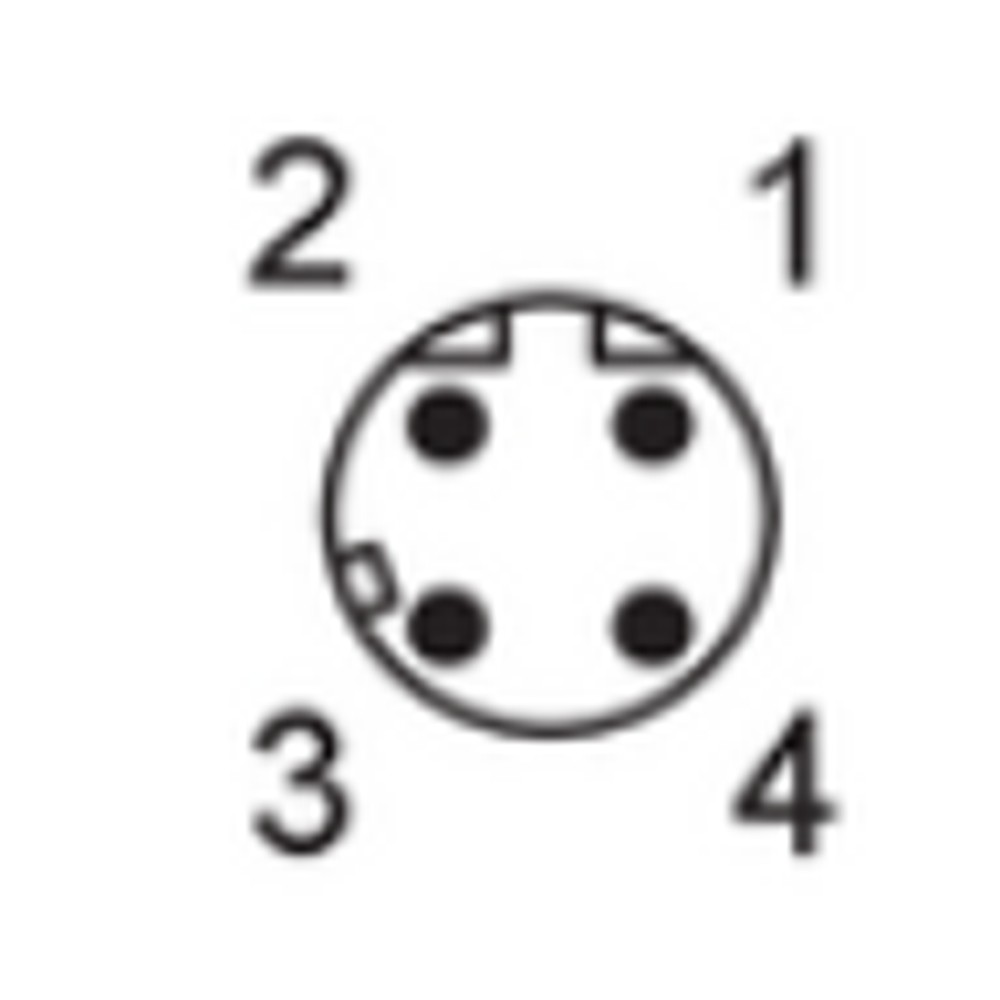

Conector M12	1 × M12 macho, reto, codificação D	Configuração da extremidade M12.
Contatos M12	4, dourados	Quantidade e acabamento informados para a conexão M12.
Corpo M12	TPU, preto	Material e cor informados para o corpo do conector.
Bloqueio M12	Zinco moldado sob pressão, niquelado	Material e acabamento do mecanismo de bloqueio.
Torque máximo de aperto M12	0,4 Nm	Limite indicado para o aperto da conexão M12.

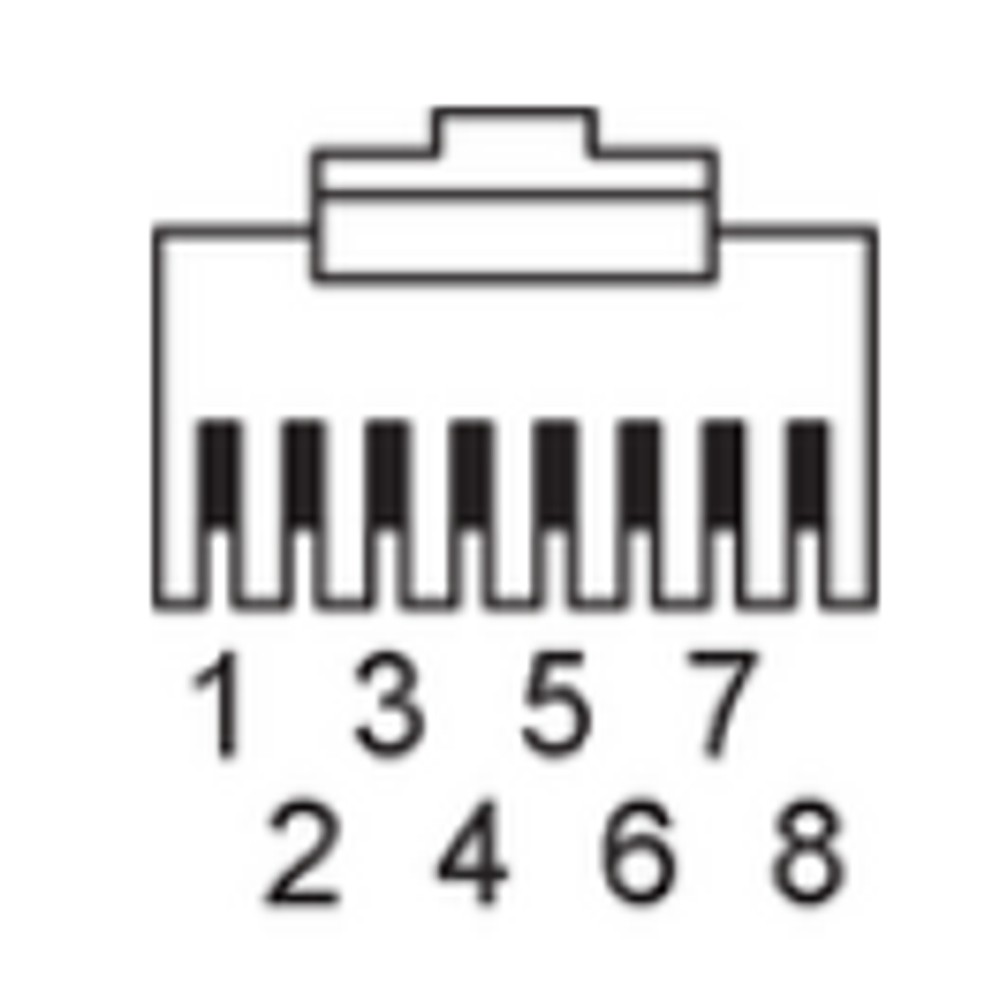

Conector RJ45	1 × RJ45, reto	Configuração da extremidade RJ45.
Contatos RJ45	8, dourados	Quantidade e acabamento informados para a conexão RJ45.
Corpo RJ45	PA	Material informado para o corpo do conector.
Material da porca	Zinco moldado sob pressão, niquelado	Material e acabamento informados para a porca.
Material do invólucro	TPU / PA	Materiais indicados para os invólucros dos conectores.

Dados elétricos
Corrente nominal	1 A	Valor nominal informado na ficha.
Tensão máxima AC	48 V	Limite máximo informado para tensão alternada.
Tensão máxima DC	60 V	Limite máximo informado para tensão contínua.
Classe de proteção	III	Classe indicada na ficha do produto.
Contatos banhados a ouro	Sim	Característica construtiva indicada para os contatos.

Cabo e dados mecânicos
Comprimento	20 m	Comprimento nominal do cabo.
Material do revestimento	PVC	Material do revestimento externo.
Cor do cabo	Verde	Cor indicada nos dados básicos do anúncio e na especificação do cabo.
Diâmetro externo	6,5 mm	Diâmetro informado para o cabo.
Condutores	4 × 0,34 mm²; 7 × Ø 0,25 mm	Construção informada para os condutores.
Blindagem	Sim	O cabo é especificado como blindado.
Peso	1364,5 g	Valor informado no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Quantidade de embalagem informada.

Condições ambientais e proteção
Temperatura de operação	-25 a 70 °C	Faixa de temperatura de operação informada.
Grau de proteção do produto/cabo	IP65 e IP67	Valores informados na ficha; não aplicar às conexões, que são indicadas separadamente como IP20.
Proteção das conexões	M12: IP20; RJ45: IP20	Classificação explicitamente indicada para os conectores; considerar ao avaliar a proteção do ponto instalado.

Dados comerciais e classificação
Part number do anúncio	E12493	Código informado nos dados básicos prioritários.
Part number detalhado no catálogo	VSTGN040ZDS0020L04STGP040--S	Identificador adicional presente nos dados do catálogo.
NCM	8544.42.00	Classificação fiscal presente na ficha.

COMPATIBILIDADE

Comunicação

• Ethernet; o produto é identificado como cabo Ethernet e cabo Patch para aplicações industriais e de automação.

• PROFINET é indicado na especificação do cabo. A ficha não informa categoria Ethernet, taxa de transmissão ou versão de protocolo.

Conexões

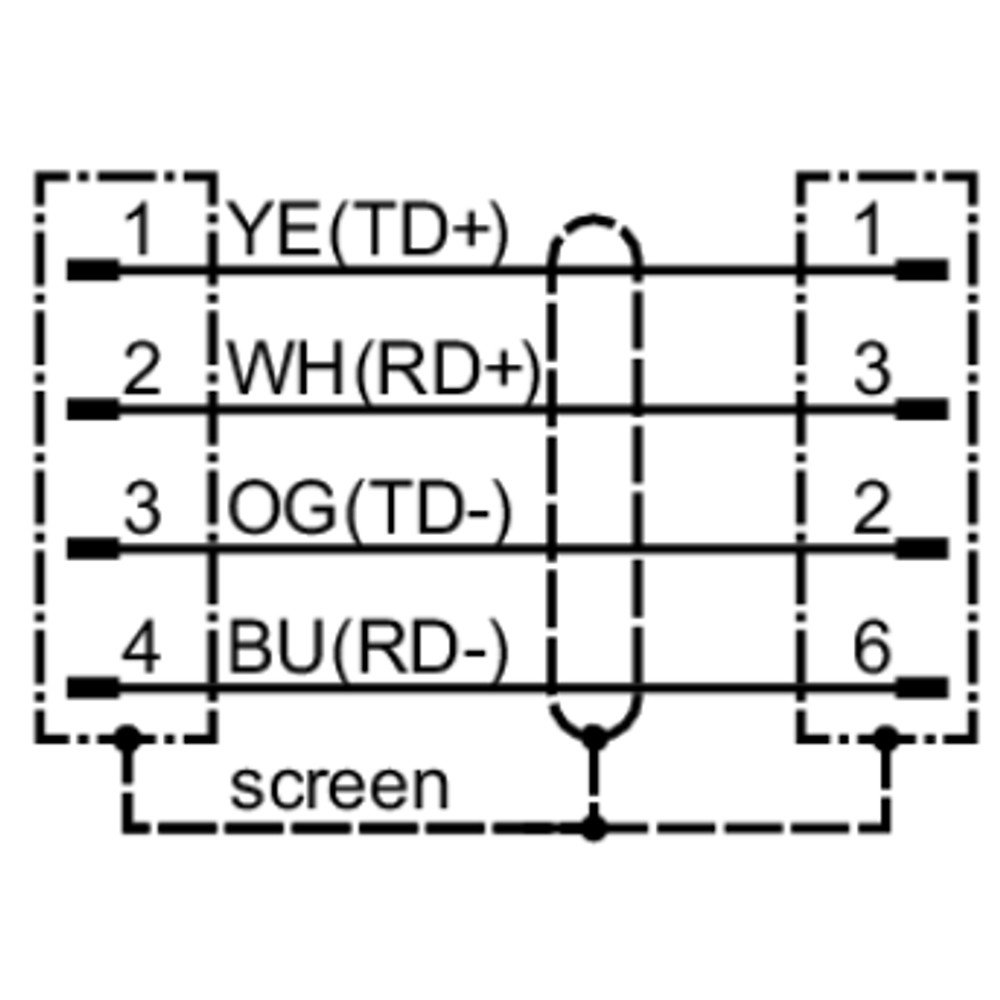

Elétrica Conector M12 macho reto, codificação D, com 4 contatos, ligado a conector RJ45 reto com 8 contatos. Contatos banhados a ouro. Corrente nominal informada: 1 A; tensão máxima: 48 V AC e 60 V DC. Verifique a pinagem e os limites da interface no datasheet antes de conectar.

Processo Não aplicável: trata-se de um cabo de comunicação, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com porta M12 macho codificação D e porta RJ45 compatível, dentro dos limites elétricos e ambientais informados.	✓	As extremidades do cabo são M12 macho reto codificação D e RJ45 reto; valide gênero, pinagem e interface dos equipamentos.
Instalação que requer 20 m de cabo Ethernet e opera entre -25 e 70 °C.	✓	Comprimento e faixa de temperatura correspondem aos dados informados para o E12493.
Conectar diretamente a uma porta que exige M12 fêmea no lado do cabo.	✗	A ficha especifica conector M12 macho; a compatibilidade mecânica não está atendida nessa configuração.
Ponto de conexão que exige proteção IP superior a IP20 nos conectores.	✗	A ficha discrimina M12 e RJ45 como IP20. Os valores IP65/IP67 informados não devem ser atribuídos às faces dos conectores.
Aplicação que exige categoria Ethernet ou taxa de transmissão determinada.	✗	A ficha não informa categoria nem taxa de transmissão; é necessário confirmar esses requisitos com o fabricante antes da seleção.

INSTALAÇÃO

Como instalar o E12493 IFM — Cabo de ligação Ethernet M12 macho para RJ45 blindado, 20 m

Confirme nos manuais dos equipamentos que as interfaces correspondem a M12 macho codificação D e RJ45, e verifique o gênero necessário em cada porta.
Confira pinagem, requisitos Ethernet/PROFINET e limites elétricos dos equipamentos no datasheet; não presuma categoria ou taxa de transmissão não informada.
Planeje o percurso para acomodar o comprimento de 20 m sem tração indevida ou risco de dano mecânico ao cabo.
Conecte o lado M12 reto e aperte respeitando o torque máximo informado de 0,4 Nm.
Conecte o lado RJ45 reto à porta correspondente, sem forçar ou desalinha-lo.
Após a instalação, verifique o encaixe das conexões e a comunicação; considere que as conexões são IP20 e não ficam protegidas contra ingresso de água ou poeira por essa classificação.

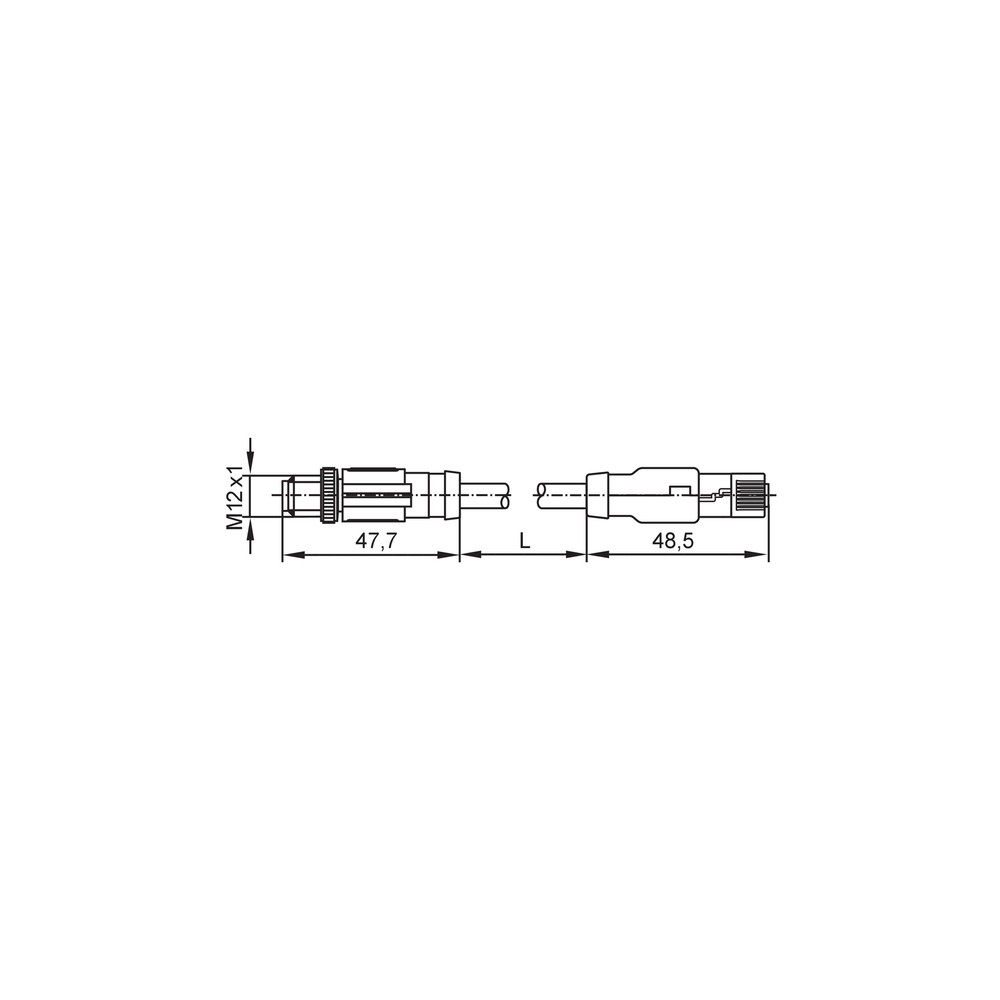

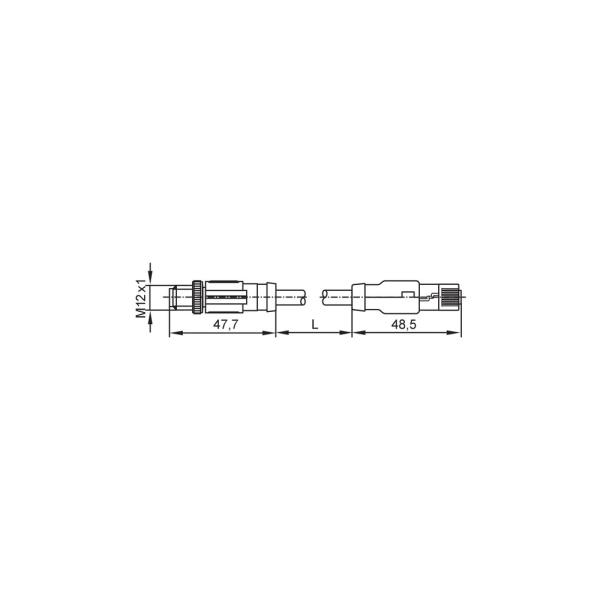

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação entre os equipamentos após a conexão.	Possível incompatibilidade de interface, pinagem, porta ou configuração de comunicação.	Confirme que as extremidades correspondem às portas utilizadas, verifique a pinagem nos manuais dos equipamentos e teste a comunicação conforme os procedimentos dos fabricantes.
Conector M12 não encaixa ou não trava corretamente.	A porta pode exigir outro gênero ou codificação M12, ou a conexão pode estar desalinhada.	Compare visualmente o gênero e a codificação da porta com o M12 macho reto codificação D do cabo; não force o acoplamento.
Conexão interrompida quando o cabo ou os conectores ficam expostos ao ambiente.	As conexões M12 e RJ45 são especificadas como IP20, portanto o grau de proteção informado não cobre exposição à água ou poeira no conector.	Inspecione as condições no ponto de conexão e compare com a classificação IP20 das extremidades; consulte o datasheet para avaliar a instalação.
Falha ou instabilidade após a instalação em ambiente quente ou frio.	A temperatura ambiente pode estar fora da faixa de operação especificada de -25 a 70 °C.	Meça ou confirme a temperatura no local e compare com a faixa informada para o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12493 (PT-BR) (Datasheet) Desenho em escala IFM E12493 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Que cabo é o IFM E12493 e para que serve?

É um cabo de ligação Ethernet para aplicações industriais e de automação, descrito também como cabo Patch. Conecta uma extremidade M12 macho codificação D à outra RJ45.

O M12 do E12493 é macho ou fêmea e qual é a codificação?

É M12 macho reto, com codificação D e 4 contatos. Confirme que a porta do equipamento aceita essa configuração antes da compra.

O cabo acompanha adaptadores ou outros acessórios?

A ficha fornecida não lista acessórios incluídos. O produto é identificado como cabo de ligação Ethernet, com quantidade de embalagem de uma peça.

Posso usar o E12493 em uma porta M12 fêmea que exige outra codificação?

Não como conexão direta se a porta exigir M12 fêmea no lado correspondente ou outra codificação: este cabo tem M12 macho codificação D. Não force o encaixe.

O E12493 pode ficar submerso ou com os conectores expostos à chuva?

A ficha informa IP20 para os conectores M12 e RJ45, portanto não os considere protegidos contra água. Os valores IP65 e IP67 listados não devem ser atribuídos às conexões.

A rede não comunica depois de instalar o cabo; o que verifico antes de trocar?

Confirme se as duas portas correspondem às conexões do cabo e verifique a pinagem e os requisitos Ethernet/PROFINET nos manuais dos equipamentos. A ficha não informa categoria ou taxa de transmissão.

A comunicação falha quando o cabo está em uma área quente ou fria; qual pode ser a causa?

Uma causa possível é temperatura fora da faixa de operação informada, de -25 a 70 °C. Verifique a temperatura no local antes de substituir o cabo.

Escolho este modelo ou um cabo Ethernet de outro comprimento?

Escolha o E12493 quando 20 m atendem ao percurso e as conexões M12 macho codificação D e RJ45 correspondem às portas. Para outra extensão ou configuração, selecione um modelo cuja ficha especifique os requisitos necessários.

Preciso escolher um cabo separado para M12 e outro para RJ45?

Não, o E12493 é um cabo único com M12 macho reto em uma extremidade e RJ45 reto na outra. A ficha informa embalagem de uma peça.

Como aperto a conexão M12 durante a instalação?

Alinhe a conexão sem forçar e respeite o torque máximo de aperto de 0,4 Nm informado para o M12. Consulte o datasheet e as instruções do equipamento para os demais procedimentos.

GLOSSÁRIO TÉCNICO

Codificação D

Identificação da configuração do conector M12 indicada para este cabo; deve corresponder à interface do equipamento. (Ref.: conexão M12, codificação D)

Blindagem

Construção do cabo indicada como blindada; a ficha não detalha o método de terminação da blindagem. (Ref.: blindagem: sim)

Grau de proteção IP

Classificação de proteção contra ingresso indicada para o produto ou suas partes; neste caso, a ficha diferencia IP65/IP67 de IP20 nos conectores. (Ref.: grau de proteção)

Torque de aperto

Limite de aperto especificado para a conexão M12, expresso em newton-metro. (Ref.: torque máximo M12: 0,4 Nm)

PROFINET

Protocolo de comunicação citado na especificação do cabo; a ficha não informa categoria Ethernet ou taxa de transmissão. (Ref.: especificação do cabo: PROFINET)
