Cabo Ethernet IFM E12491 M12 p/ RJ45 5m Blindado

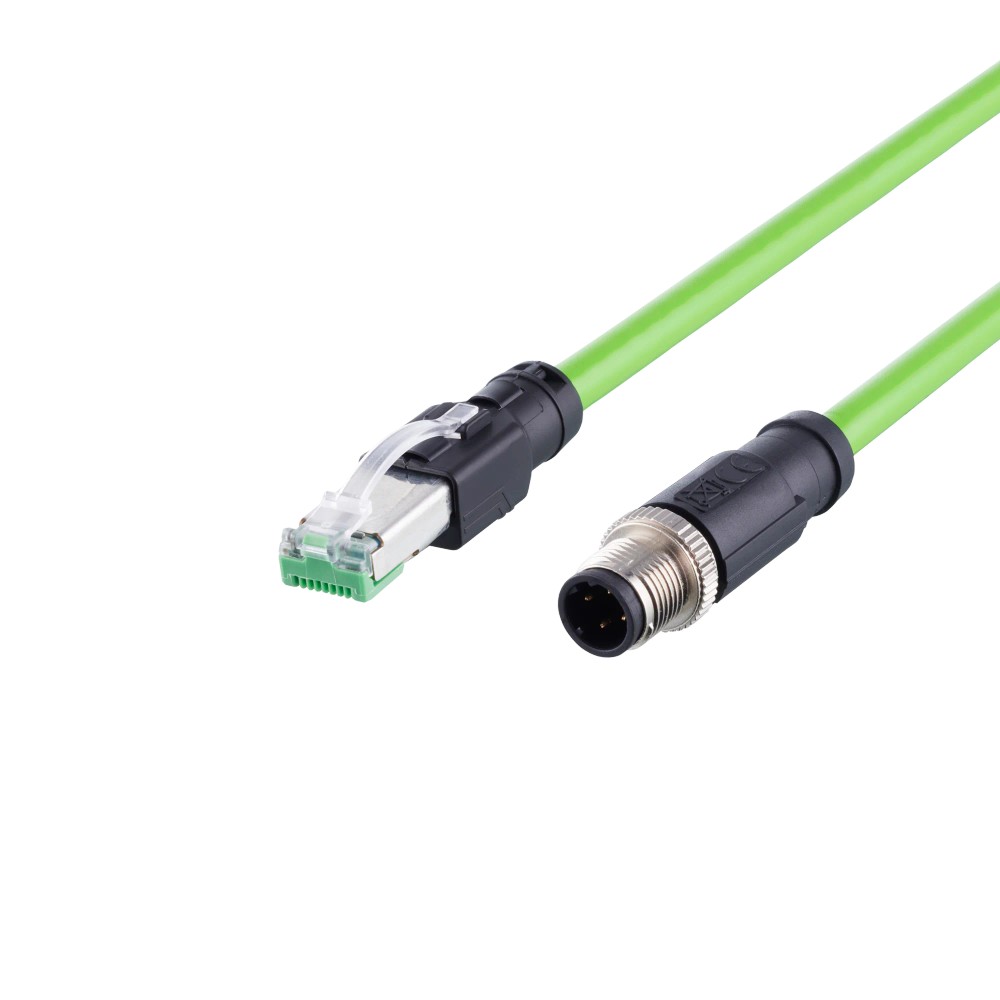

Pré-visualizar: E12491 IFM - Cabo de Ligação Ethernet IFM Automação Industrial M12 p/ RJ45 5m Blindado

E12491 IFM - Cabo de Ligação Ethernet IFM Automação Industrial M12 p/ RJ45 5m Blindado

Imagem meramente ilustrativa

R$ 794,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12491
EAN: 4021179295802
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "E12491 IFM - Cabo de Ligação Ethernet IFM Automação Industrial M12 p/ RJ45 5m Blindado"

Destaques do Produto

Comprimento

5 m

Extremidade M12

M12 reto, codificação D, 4 contatos

Extremidade RJ45

RJ45 reto, 8 contatos

Cabo

Blindado, PVC, Ø 6,5 mm

Rede indicada na ficha

Ethernet; especificação do cabo indica PROFINET

Limites elétricos informados

48 V AC / 60 V DC; corrente nominal de 1 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet IFM E12491, M12 código D para RJ45, 5 m, blindado

O IFM E12491 é um cabo Patch de ligação Ethernet para aplicações industriais e de automação. Possui conector M12 reto com codificação D e conector RJ45, ambos retos, e comprimento de 5 m. O cabo é blindado, tem revestimento em PVC e contatos dourados. A ficha informa uso em Ethernet e PROFINET; confirme os requisitos da instalação e dos equipamentos conectados antes da seleção.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação Ethernet; cabo Patch
Comprimento	5 m
Conector M12	M12 reto, codificação D, 4 contatos dourados
Conector RJ45	RJ45 reto, 8 contatos dourados
Blindagem	Sim
Revestimento e diâmetro	PVC; Ø 6,5 mm
Tensão de operação	48 V AC / 60 V DC
Corrente nominal	1 A
Temperatura ambiente	-25...70 °C
Proteção declarada	IP 65; IP 67; conectores M12 e RJ45: IP 20

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação Ethernet em aplicações industriais e de automação que requeiram cabo Patch de 5 m, conector M12 com codificação D e conector RJ45.
Instalações que correspondam às conexões retas e aos limites elétricos e ambientais especificados na ficha.
Aplicações que utilizem a especificação PROFINET indicada para o cabo, após confirmar a compatibilidade dos equipamentos e da rede.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 5 m sem confirmar se o comprimento disponível atende ao percurso.
Não conectar diretamente a uma porta cujo tipo mecânico não corresponda a M12 codificação D ou RJ45; não force o acoplamento.
Não exceder os limites informados de 48 V AC, 60 V DC e corrente nominal de 1 A.
Não presumir proteção IP 65/IP 67 na interface acoplada: a ficha especifica IP 20 para os conectores M12 e RJ45.

APLICAÇÕES E USO

Uso documentado: cabo Patch para aplicações industriais e de automação industrial.
Uso documentado: interligação Ethernet; a especificação do cabo também indica PROFINET.
Possibilidade condicionada: conexão entre equipamento com porta M12 codificação D e equipamento com RJ45, desde que pinagem e protocolo atendam às exigências dos dispositivos.
Limitação: a faixa ambiente informada é de -25...70 °C; os conectores são especificados como IP 20, portanto não se deve pressupor que as interfaces conectadas tenham IP 65 ou IP 67.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet IFM E12491, M12 código D para RJ45, 5 m, blindado, verifique estes pontos:

Escolha o E12491 quando

A ligação necessária for Ethernet em formato Patch, com 5 m de cabo, uma extremidade M12 reta codificada D e outra RJ45 reta, e a instalação estiver dentro dos limites elétricos e ambientais informados.

Verifique antes de escolher

Confirme o tipo e a codificação da porta M12, o formato da porta RJ45, o protocolo suportado pelos equipamentos e o comprimento necessário. A ficha não detalha velocidade de transmissão nem pinagem; consulte o datasheet ou a documentação dos dispositivos para esses requisitos.

Considere outra configuração quando

O percurso exigir comprimento ou tipo de conexão diferente, ou quando a aplicação depender de uma classificação de proteção dos conectores acima de IP 20. A ficha não fornece uma alternativa específica; selecione conforme os requisitos documentados do sistema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada no anúncio e nos dados do produto.
Modelo	E12491	Código do produto.
Tipo de produto	Cabo de ligação Ethernet; cabo com conectores; cabo Patch	Uso indicado para interligação em aplicações industriais e de automação.
Comunicação	Ethernet; PROFINET	Ethernet consta no anúncio; PROFINET consta na especificação do cabo.
Part number do anúncio	E12491	Identificador comercial do anúncio.
GTIN	4021179295802	Identificador global informado no anúncio.
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do produto.

Dados elétricos
Tensão de operação	48 V AC / 60 V DC	Valores de operação informados na ficha.
Corrente nominal	1 A	Valor nominal indicado; não exceder conforme os dados disponíveis.
Classe de proteção	III	Classe de proteção informada para o produto.

Conexões
Conector M12	1 x M12, reto, codificação D, 4 contatos dourados; corpo TPU preto	Configuração da extremidade M12.
Bloqueio M12	Zinco moldado sob pressão, niquelado	Material do elemento de bloqueio.
Torque máximo de aperto M12	0,4 Nm	Limite indicado para o aperto da conexão M12.
Conector RJ45	1 x RJ45, reto, 8 contatos dourados; corpo PA	Configuração da extremidade RJ45.
Material da porca	Zinco moldado sob pressão, niquelado	Material indicado para a porca/bloqueio da conexão.

Cabo
Comprimento	5 m	Comprimento nominal informado.
Material do revestimento	PVC	Material de revestimento indicado.
Cor	Verde	Cor indicada na especificação do cabo.
Diâmetro externo	6,5 mm	Diâmetro indicado para o cabo.
Blindagem	Sim	Cabo especificado como blindado.
Construção dos condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção indicada na especificação do cabo.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Grau de proteção declarado	IP 65; IP 67	Graus listados na ficha; ela especifica separadamente IP 20 para os conectores.
Proteção dos conectores	M12 / RJ45: IP 20	Classificação explicitamente associada aos conectores; considerar para a instalação.
Material do invólucro	TPU / PA	Materiais indicados para os corpos das conexões.

Dados mecânicos e logísticos
Massa	367,2 g	Massa indicada nos dados do produto.
Quantidade por embalagem	1 peça	Unidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Ethernet, conforme dados do anúncio.

• PROFINET, indicado na especificação do cabo.

Conexões

Elétrica Uma extremidade M12 reta, codificação D, com 4 contatos dourados; outra extremidade RJ45 reta, com 8 contatos dourados. Tensão de operação informada: 48 V AC / 60 V DC; corrente nominal: 1 A. A ficha não apresenta pinagem nem velocidade de transmissão; confirme esses dados na documentação do fabricante e dos equipamentos.

Processo Não aplicável: trata-se de um cabo de comunicação com conectores elétricos M12 e RJ45, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos Ethernet com porta M12 codificação D em uma extremidade e RJ45 na outra, com percurso de até o comprimento especificado	✓	As interfaces informadas são M12 reto codificação D e RJ45 reto; o cabo tem 5 m. Verifique pinagem e protocolo exigidos pelos equipamentos.
Rede que requer cabo Patch e protocolo PROFINET	✓	A aplicação industrial e a especificação PROFINET constam nos dados do produto; confirme os requisitos específicos da rede.
Equipamento com porta M12 de codificação diferente ou conector que não seja M12 D/RJ45	✗	As conexões do cabo são especificadas como M12 codificação D e RJ45; não correspondem mecanicamente a uma interface de outro tipo.
Instalação que exija IP 65 ou IP 67 diretamente nos conectores	✗	Embora a ficha cite IP 65 e IP 67, ela especifica IP 20 para os conectores M12 e RJ45. Não se deve atribuir esses graus aos conectores.
Circuito acima de 48 V AC, 60 V DC ou 1 A	✗	A tensão de operação e a corrente nominal informadas são 48 V AC / 60 V DC e 1 A; a ficha não sustenta uso acima desses valores.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet IFM E12491, M12 código D para RJ45, 5 m, blindado

Confirme que o percurso requer 5 m e que as portas correspondem a M12 reto codificação D e RJ45 reto.
Verifique nos manuais dos equipamentos a pinagem e os requisitos de Ethernet/PROFINET antes de conectar; esses detalhes não constam nos dados fornecidos.
Inspecione os conectores e o cabo; não use o produto se houver dano visível.
Conecte o M12 à porta compatível, alinhe a codificação e rosqueie sem forçar; respeite o torque máximo de aperto de 0,4 Nm.
Conecte o RJ45 à porta correspondente, verificando o encaixe sem aplicar força indevida.
Organize o cabo para evitar tração sobre os conectores e opere dentro dos limites ambientais e elétricos especificados.

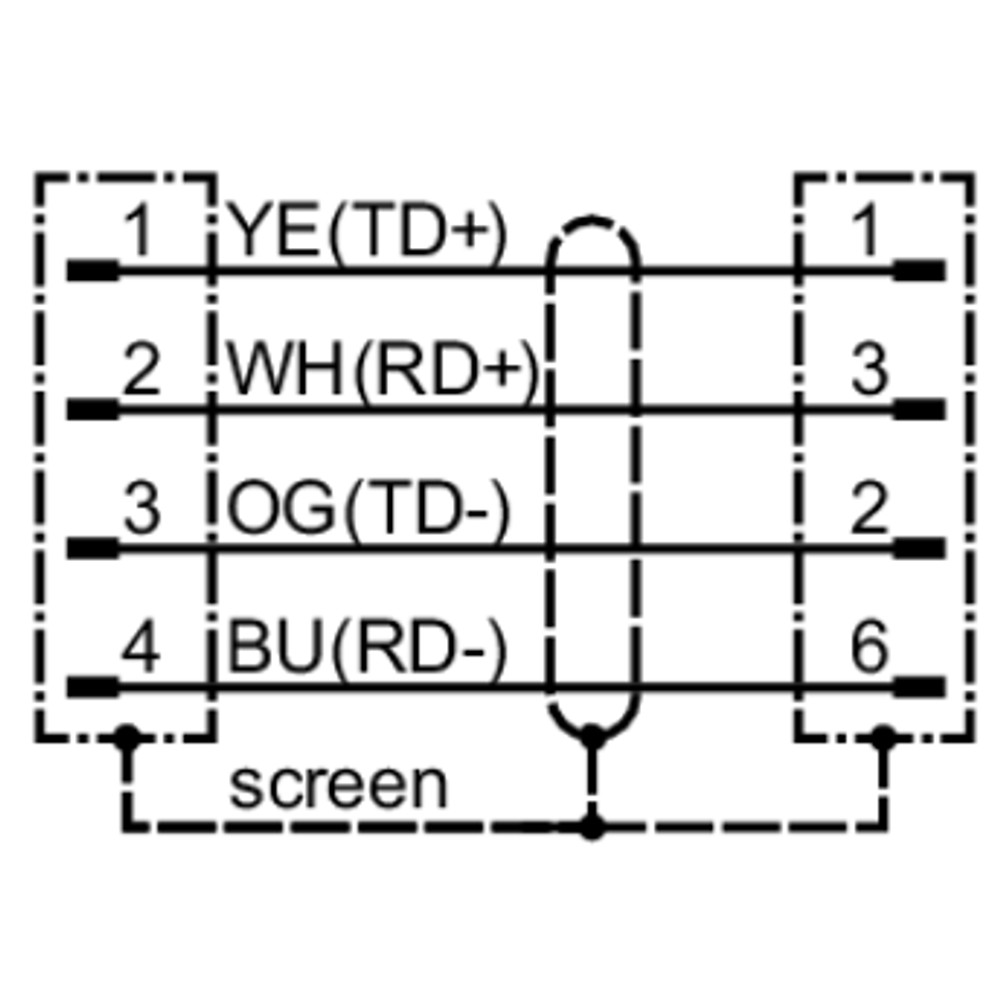

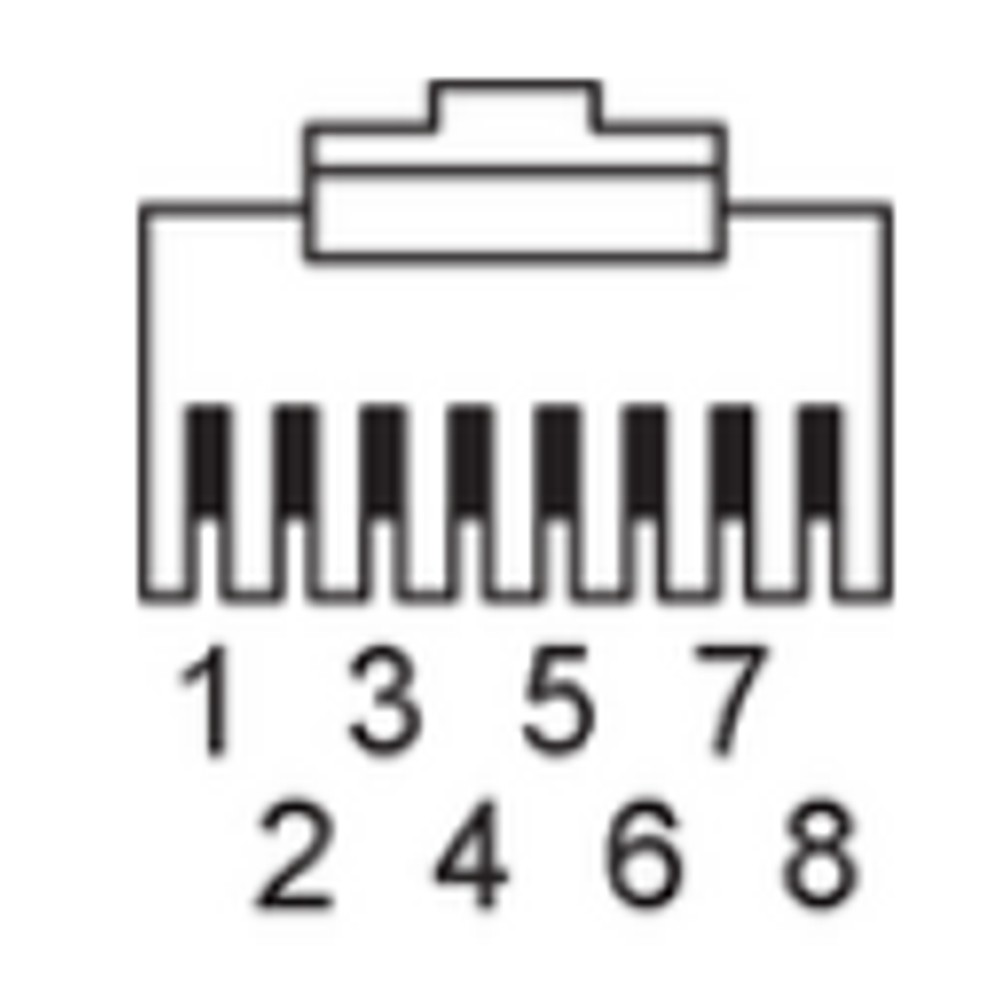

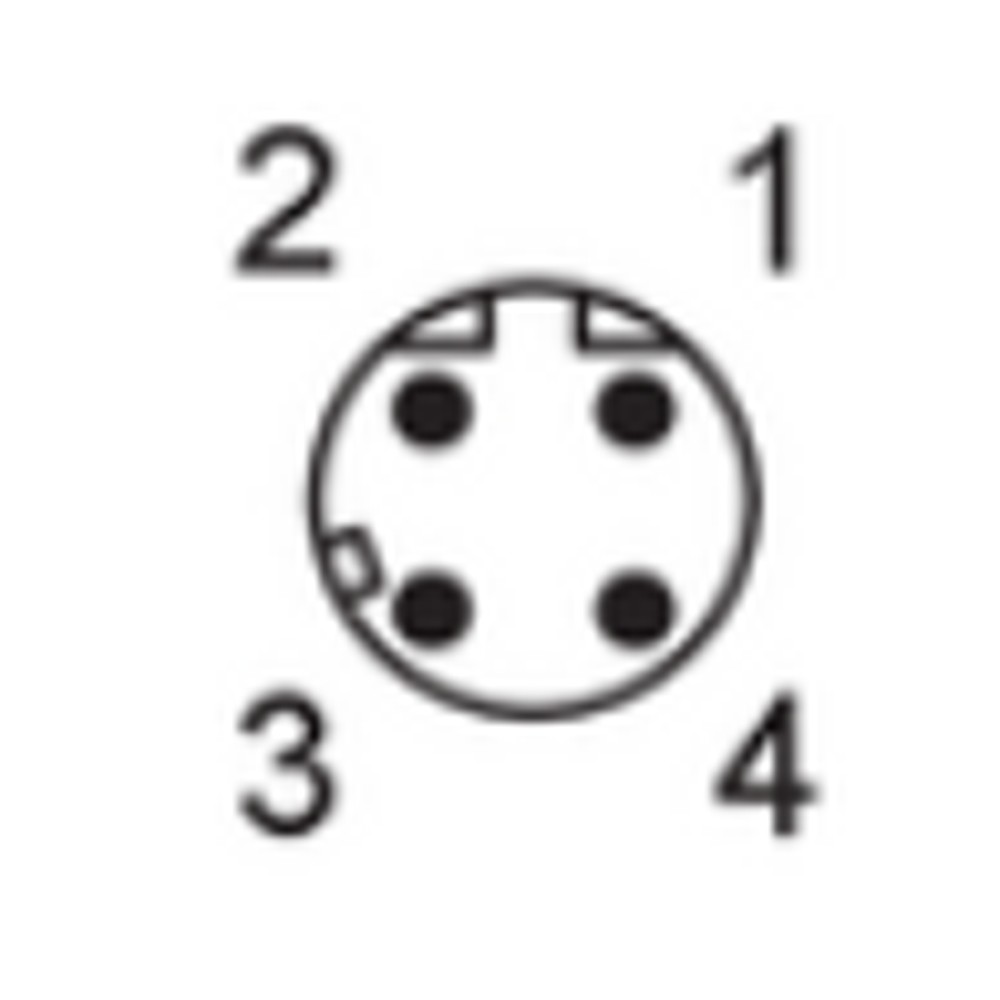

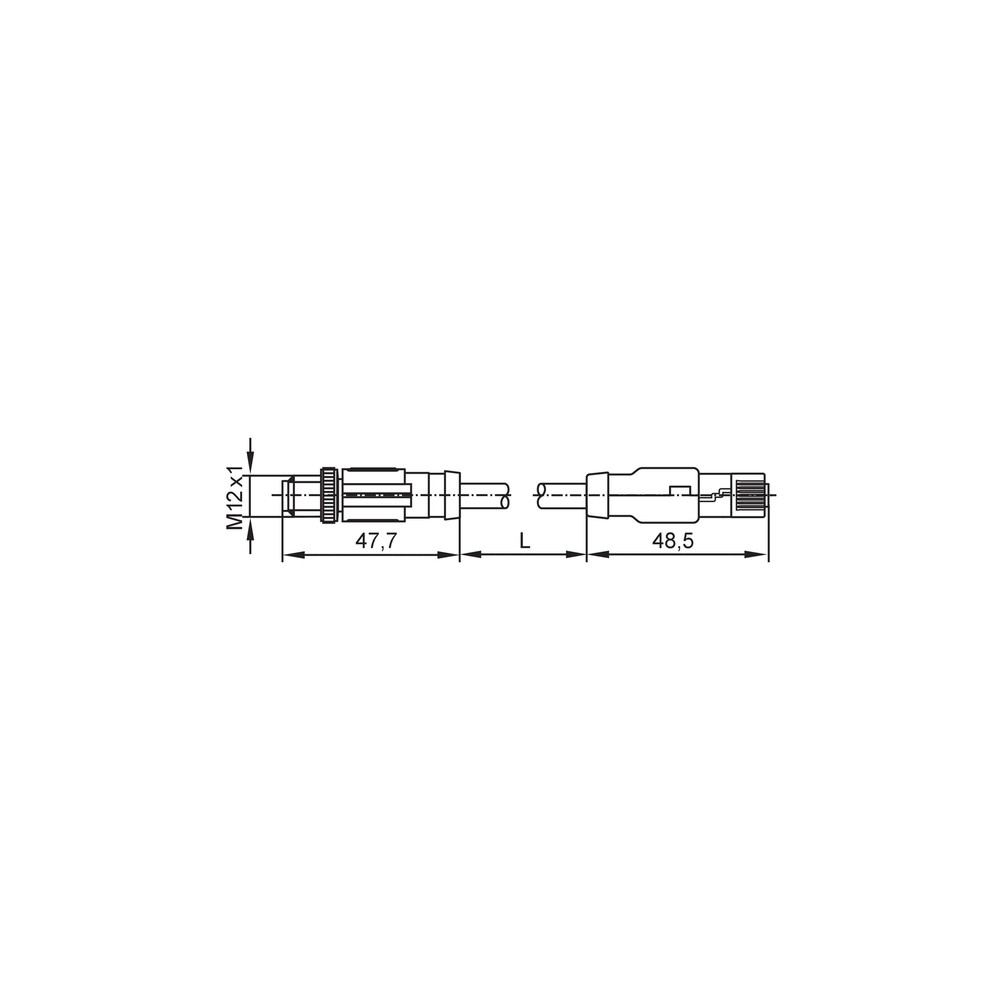

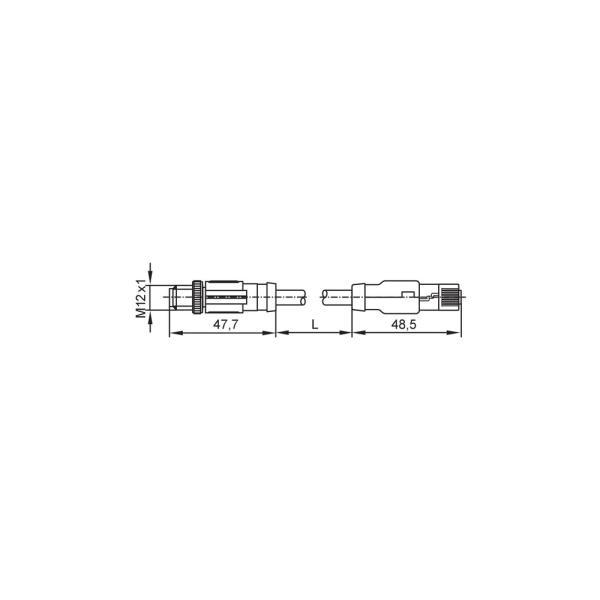

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação entre os equipamentos conectados.	Porta incompatível, pinagem ou configuração de protocolo divergente; a ficha do cabo não informa pinagem nem velocidade de transmissão.	Confirme que as interfaces são M12 codificação D e RJ45 e verifique pinagem, configuração e protocolo nos manuais dos equipamentos.
A conexão M12 não rosqueia ou fica desalinhada.	Codificação ou orientação da porta incompatível, ou conector desalinhado.	Confira a codificação D, alinhe a chave mecânica antes de rosquear e não force o acoplamento.
A ligação fica intermitente quando o cabo é movimentado.	Conector mal assentado, cabo submetido a tração ou dano físico.	Inspecione o cabo e os conectores, confira o assentamento nas portas e elimine a tração sobre as conexões.
O conector apresenta falha após exposição a umidade ou poeira.	A proteção indicada para os conectores é IP 20; exposição incompatível com essa classificação pode afetar a conexão.	Verifique as condições de instalação e o estado dos conectores; não considere IP 65/IP 67 como classificação dos conectores.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E12491 (PT-BR) (Datasheet) Desenho em escala IFM E12491 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E12491 e para que serve?

É um cabo Patch de ligação Ethernet para aplicações industriais e de automação. Conecta uma interface M12 codificação D a uma interface RJ45.

O que acompanha o E12491?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele serve para uma rede PROFINET?

A especificação do cabo indica PROFINET, além de Ethernet. Confirme a pinagem e os requisitos de rede nos manuais dos dispositivos.

Posso usar este cabo em uma porta M12 de outra codificação?

Não para conexão direta: o conector descrito é M12 codificação D. A ficha não documenta adaptadores nem compatibilidade com outras codificações.

Este cabo substitui um cabo de comprimento diferente ou uma conexão M12-M12?

A ficha descreve 5 m e conectores M12 para RJ45. Ela não declara que o produto substitua versões de outros comprimentos ou com outras terminações.

O que verificar se não consigo estabelecer comunicação?

Confirme o encaixe das portas M12 D e RJ45 e verifique pinagem, protocolo e configuração dos equipamentos. A ficha do cabo não fornece pinagem nem velocidade de transmissão.

O que pode causar falha intermitente quando o cabo se movimenta?

Conexão mal assentada, tração ou dano físico são causas possíveis. Inspecione o cabo e confira o encaixe dos dois conectores antes de substituir o produto.

Como escolho entre este cabo e outra versão?

Escolha o E12491 se 5 m, M12 codificação D e RJ45 corresponderem à instalação. Se o comprimento ou as terminações forem diferentes, selecione uma configuração documentada que corresponda às portas e ao percurso.

É preciso ferramenta especial para instalar o conector M12?

A ficha informa torque máximo de aperto de 0,4 Nm, mas não especifica uma ferramenta. Alinhe a codificação e consulte o datasheet para os cuidados de montagem.

Posso instalar os conectores em um ponto que exige proteção IP 65?

A ficha especifica IP 20 para os conectores M12 e RJ45. Não os considere adequados a uma exigência de IP 65 sem uma solução de instalação validada pelo fabricante.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento mecânico identificado para o conector M12 deste cabo; deve corresponder à codificação da porta. (Ref.: conector M12, codificação D)

Blindagem

Recurso construtivo indicado para o cabo; a ficha não detalha sua terminação ou desempenho. (Ref.: blindagem, sim)

IP 20

Grau de proteção declarado para os conectores M12 e RJ45 nesta ficha. (Ref.: proteção dos conectores)

PROFINET

Protocolo de comunicação industrial indicado na especificação do cabo. (Ref.: especificação do cabo)

Torque de aperto

Valor máximo indicado para o aperto da conexão M12. (Ref.: torque máximo de aperto, 0,4 Nm)
