Soquete Confeccionável M8 IFM E12464

Pré-visualizar: E12464 IFM - Soquete Confeccionável M8 Automação Industrial 4 Pinos, IP67, PNP

E12464 IFM - Soquete Confeccionável M8 Automação Industrial 4 Pinos, IP67, PNP

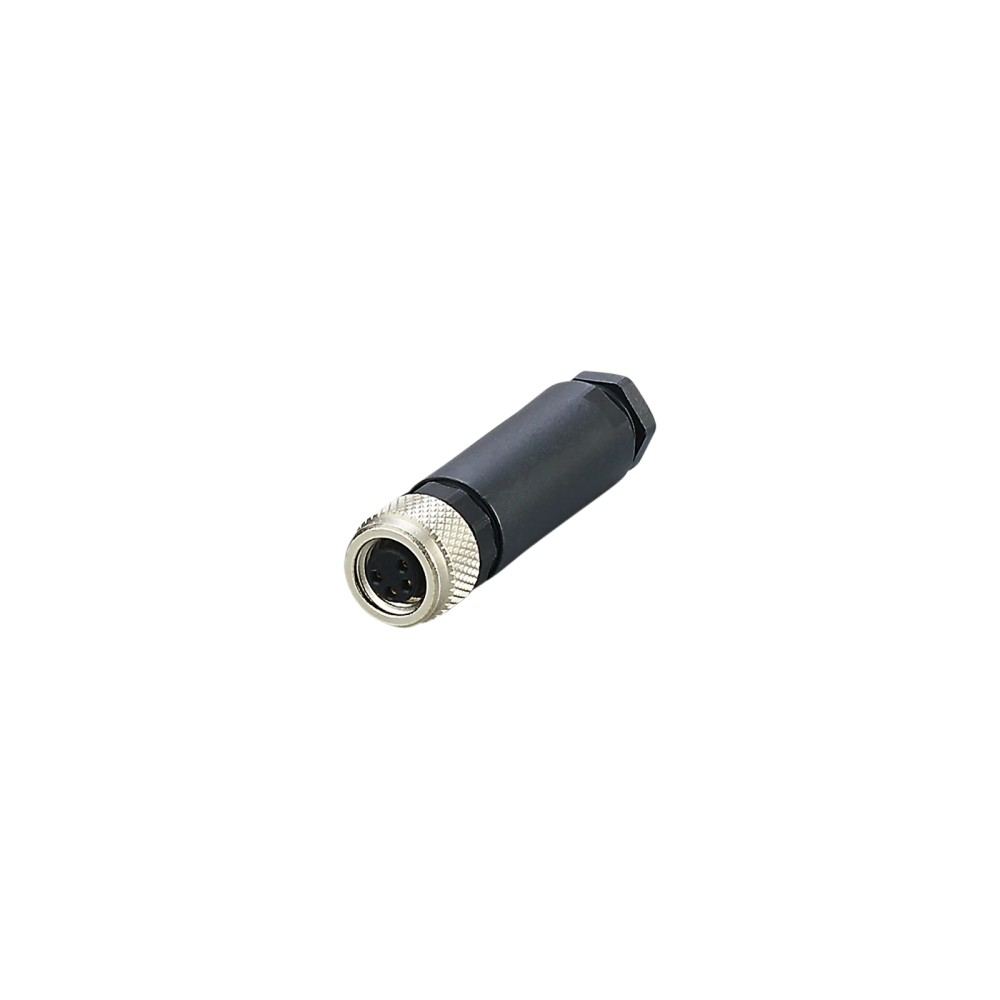

Imagem meramente ilustrativa

R$ 159,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12464
EAN: 4021179293389
NCM do produto: 85369090

Destaques do Produto Conexão M8, reta,...mais

Fechar menu

Saiba mais sobre: "E12464 IFM - Soquete Confeccionável M8 Automação Industrial 4 Pinos, IP67, PNP"

Destaques do Produto

Conexão

M8, reta, codificação A

Número de contatos

Configuração elétrica

PNP

Proteção

IP67

Condutor

Terminais parafusados; seção de 0,14 a 0,5 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete confeccionável IFM E12464, M8 reto, 4 polos, codificação A, PNP, IP67

O IFM E12464 é um soquete confeccionável para conexões industriais, com conexão M8 reta e quatro contatos. É indicado para aplicações de automação industrial que utilizem a configuração elétrica PNP. Possui contatos dourados, proteção IP67 e terminais parafusados para condutores de 0,14 a 0,5 mm².

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	E12464
Tipo	Soquete confeccionável
Conexão do soquete	M8, reto, codificação A
Contatos	4, dourados
Função elétrica	PNP
Grau de proteção	IP67
Terminais parafusados	0,14 a 0,5 mm²
Faixa de temperatura	-40 a 85 °C
Dimensões e peso	12 × 12 × 45 mm; 11,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagens industriais que exijam soquete M8 reto, de quatro contatos e codificação A.
Aplicações de automação compatíveis com função elétrica PNP e condutores de 0,14 a 0,5 mm².
Instalações cujas condições ambientais e de conexão sejam compatíveis com IP67 e com a faixa de temperatura especificada.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M8 reta com codificação A ou quando o encaixe exigir outra configuração mecânica.
Não selecionar para circuitos que exijam configuração elétrica diferente de PNP sem confirmar a compatibilidade no projeto.
Não utilizar com condutores fora da faixa indicada de 0,14 a 0,5 mm² sem validar a conexão no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo catálogo: conexões em instalações industriais e de automação industrial. A ficha não detalha um equipamento ou processo específico.
Pode ser considerado em montagens que reúnam conexão M8 reta codificada A, quatro contatos, função PNP e condutores dentro da faixa especificada; essa adequação é uma inferência baseada nos atributos do produto e deve ser validada no projeto.
Para uso em ambientes com exposição a agentes externos, confirme as condições de instalação e acoplamento necessárias para manter o grau IP67. A ficha fornecida não especifica agentes químicos ou condições adicionais.

COMO ESCOLHER

Antes de comprar o Soquete confeccionável IFM E12464, M8 reto, 4 polos, codificação A, PNP, IP67, verifique estes pontos:

Escolha o E12464

Quando a montagem requerer um soquete confeccionável M8 reto, codificação A, quatro contatos dourados, função PNP e terminais para condutores de 0,14 a 0,5 mm².

Verifique outra configuração

Procure uma versão diferente se o equipamento exigir outra conexão mecânica, codificação, número de contatos ou função elétrica. Confirme também os requisitos do circuito e do dispositivo no datasheet antes da instalação.

Valide as condições de instalação

Confira se a temperatura de operação está entre -40 e 85 °C e se o grau de proteção IP67 atende às condições previstas para a montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Identificação do componente.
Aplicação informada	Aplicações industriais e automação industrial	Uso indicado nos dados do produto.
Marca	IFM	Fabricante informado para o modelo E12464.
SKU	E12464	Código do produto no anúncio.
Part number	SDOGF040MSSFKPG	Referência de catálogo associada ao produto.
GTIN	4021179293389	Identificador comercial informado.

Dados elétricos e conexão
Tensão de operação	< 30 V AC	Limite informado na ficha do anúncio.
Tensão máxima em corrente contínua	< 30 V	Atributo de catálogo; confirmar condições de aplicação no datasheet.
Função elétrica	PNP	Configuração elétrica informada para o produto.
Terminais	Parafusados	Método de conexão dos condutores.
Seção do condutor	0,14 a 0,5 mm²	Faixa informada para os terminais parafusados.
Diâmetro do revestimento do cabo	3,5 a 5 mm	Faixa informada para o revestimento do cabo.

Conexão mecânica e contatos
Conexão	1 × M8, reta	Configuração mecânica do soquete.
Codificação	A	Codificação indicada para a conexão M8.

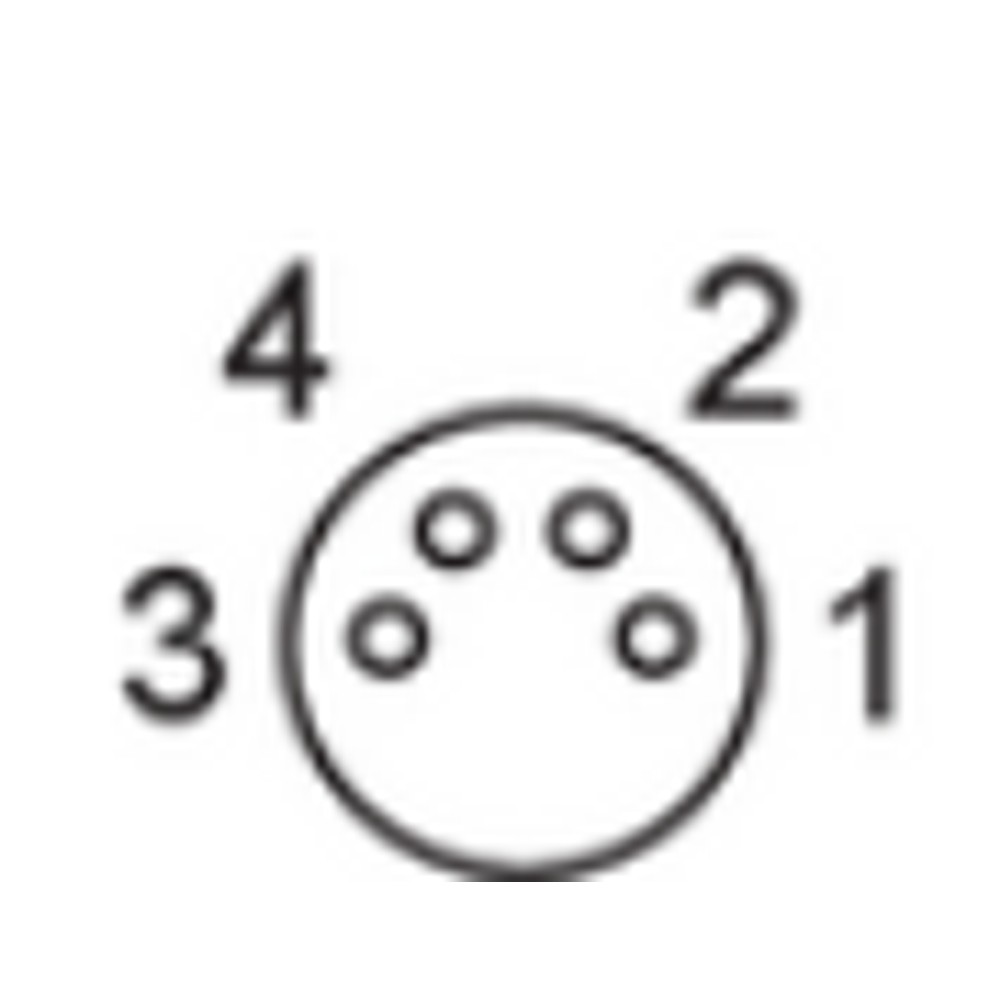

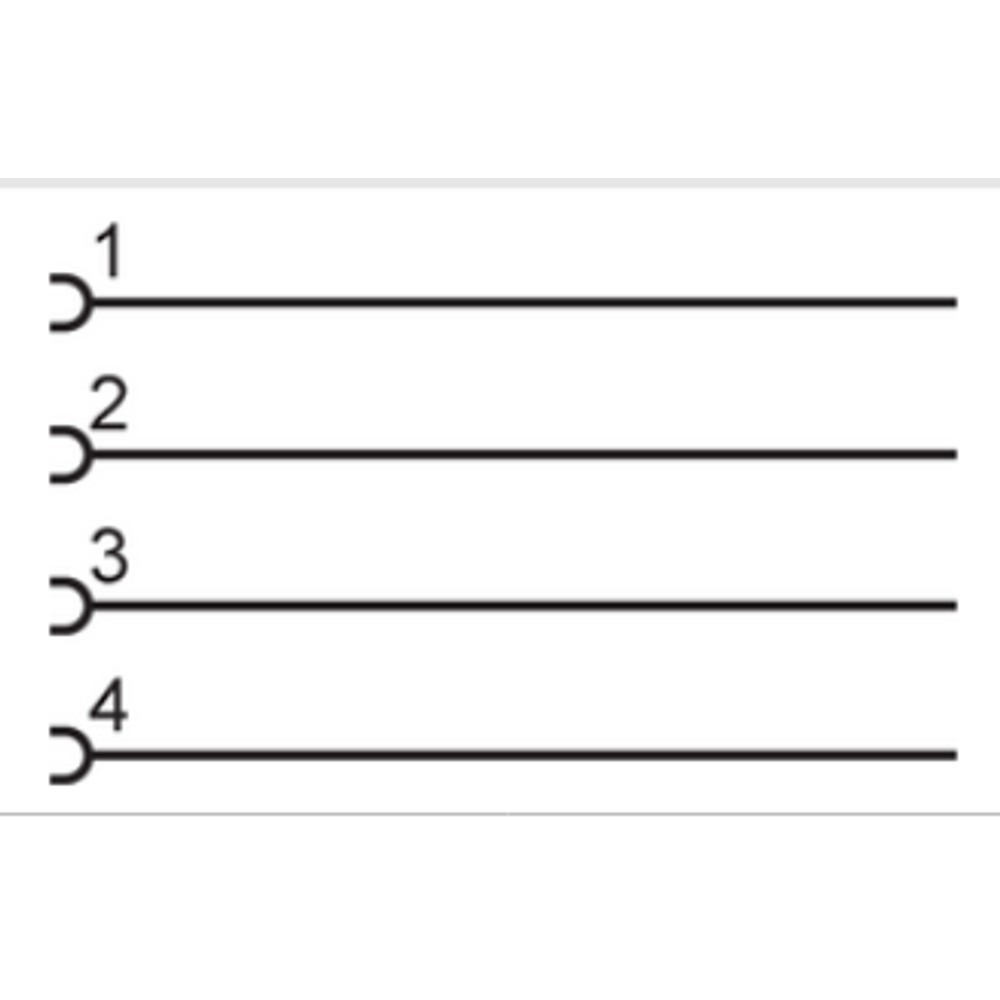

Contatos	4, dourados	Número e acabamento dos contatos informados.
Material do corpo	PBT / PA	Materiais indicados para o corpo.
Material do bloqueio/porca	Latão niquelado	Material informado para o elemento de bloqueio.

Proteção e condições ambientais
Grau de proteção	IP67	Grau de proteção declarado para o produto; observar as condições de montagem e acoplamento indicadas pelo fabricante.
Faixa de temperatura	-40 a 85 °C	Faixa de temperatura informada no catálogo.

Dados mecânicos e logísticos
Dimensões	12 × 12 × 45 mm	Dimensões informadas no catálogo.
Peso	11,2 g	Peso informado no catálogo.
Quantidade por embalagem	1 peça	Quantidade unitária indicada nos dados do produto.
NCM	8536.90.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica fornecida.

Conexões

Elétrica Terminais parafusados para condutores de 0,14 a 0,5 mm²; função elétrica PNP. A ficha informa tensão de operação inferior a 30 V AC. Não há pinagem detalhada disponível no contexto; consulte o datasheet do fabricante para confirmar as ligações do circuito.

Processo Conexão do soquete: 1 × M8, reta, codificação A; quatro contatos dourados. A compatibilidade mecânica depende da correspondência entre conexão e codificação do dispositivo acoplado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem que exige conexão M8 reta, codificação A e quatro contatos	✓	Essas características correspondem à conexão especificada para o E12464.
Circuito que requer função elétrica PNP e condutores entre 0,14 e 0,5 mm²	✓	A ficha informa função PNP e terminais parafusados para essa faixa de seção do condutor.
Dispositivo com conexão diferente de M8 reta ou codificação diferente de A	✗	A configuração mecânica informada para o soquete é M8 reta, codificação A; outra configuração não está indicada como compatível.
Aplicação que requer protocolo de comunicação específico	✗	A ficha fornecida não especifica protocolo de comunicação; a compatibilidade deve ser confirmada com a documentação do dispositivo e do circuito.

INSTALAÇÃO

Como instalar o Soquete confeccionável IFM E12464, M8 reto, 4 polos, codificação A, PNP, IP67

Confirme no projeto que o dispositivo correspondente utiliza conexão M8 reta com codificação A e quatro contatos.
Verifique a função elétrica requerida pelo circuito e confirme a compatibilidade com PNP antes de fazer as ligações.
Selecione condutores com seção entre 0,14 e 0,5 mm² e revestimento com diâmetro entre 3,5 e 5 mm.
Prepare o cabo e os condutores conforme as instruções do fabricante; consulte o datasheet para detalhes de montagem não informados aqui.
Conecte os condutores aos terminais parafusados e confira visualmente a fixação de cada ligação.
Monte e acople o conector conforme as instruções do fabricante e verifique a instalação antes de energizar o circuito.

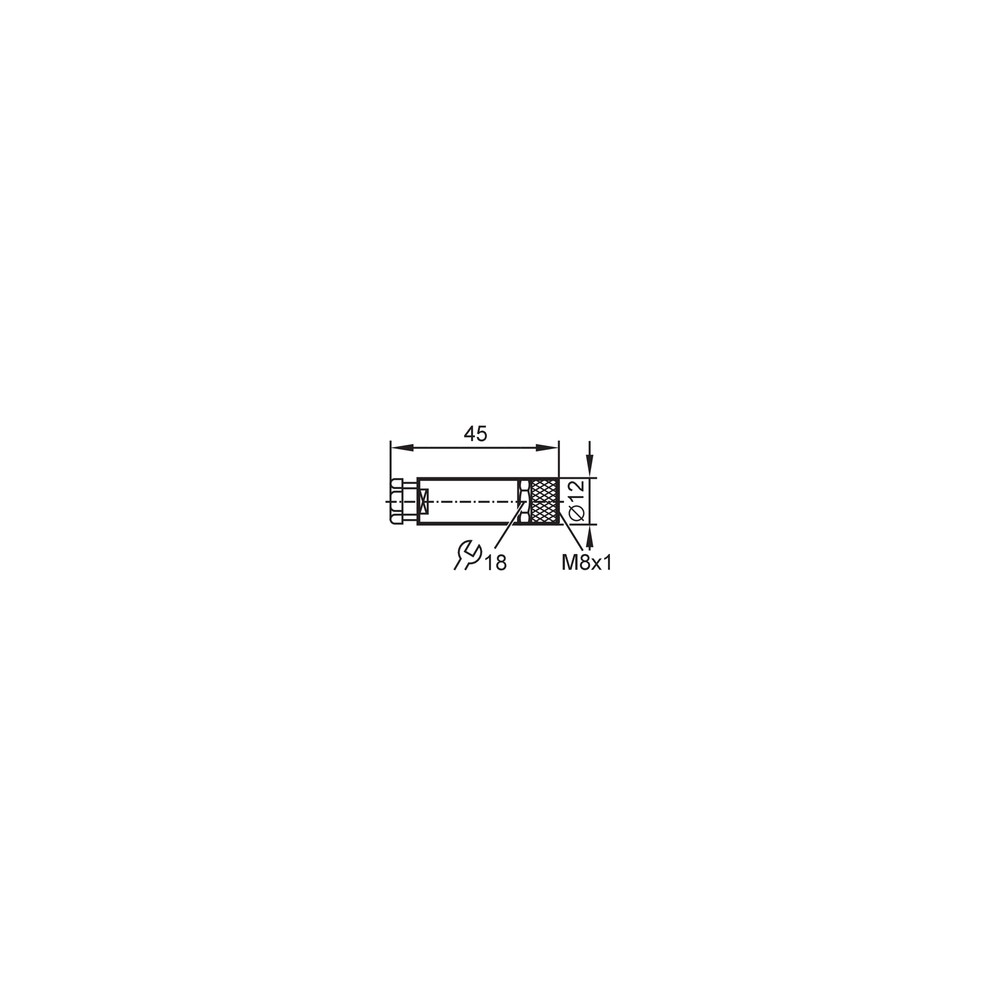

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não apresenta o sinal esperado.	Possível incompatibilidade entre a função PNP do soquete e a configuração elétrica do circuito ou do dispositivo.	Confirme no esquema do equipamento a função elétrica requerida e compare-a com a configuração PNP informada para o E12464.
O conector não acopla ao dispositivo.	Possível divergência de conexão, codificação ou configuração mecânica.	Confira se o dispositivo exige M8 reto, codificação A e quatro contatos, conforme a configuração do soquete.
A ligação apresenta interrupção ou instabilidade.	Possível conexão inadequada do condutor no terminal parafusado ou uso de seção fora da faixa especificada.	Com o circuito desenergizado, inspecione a fixação dos condutores e confirme que a seção está entre 0,14 e 0,5 mm².
A proteção contra ingresso não corresponde à condição esperada na instalação.	Montagem ou acoplamento realizado em condições que não atendem aos requisitos para obter o grau IP67.	Inspecione a montagem e o acoplamento e consulte o datasheet do fabricante para verificar as condições de instalação aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12464, em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12464 e para que serve?

É um soquete confeccionável para conexões industriais e de automação. A configuração informada é M8 reta, com quatro contatos e função elétrica PNP.

O que preciso conferir para saber se ele serve no meu dispositivo?

Confira a conexão M8 reta, a codificação A e os quatro contatos do dispositivo correspondente. A compatibilidade mecânica não confirma, por si só, a compatibilidade elétrica do circuito.

O produto vem com cabo ou acessórios?

O contexto informa a venda de uma peça e descreve terminais para conexão de condutores, mas não lista acessórios inclusos. O array de acessórios não foi especificado na ficha.

Ele serve para um dispositivo que exige outra codificação M8?

A ficha informa codificação A. Não há indicação de compatibilidade com outras codificações; confira a especificação do dispositivo antes da compra.

Posso usar este soquete em um circuito que não seja PNP?

A função elétrica informada é PNP. Se o circuito exigir outra configuração, confirme a compatibilidade no projeto e no datasheet antes de selecionar o componente.

O sinal falha depois da montagem; o que devo verificar antes de trocar o soquete?

Verifique a fixação dos condutores nos terminais e se a seção usada está entre 0,14 e 0,5 mm². Confirme também se a configuração elétrica do circuito corresponde a PNP.

O conector não encaixa; qual pode ser a causa?

Confira se o dispositivo tem conexão M8 reta, codificação A e quatro contatos. Uma divergência mecânica pode impedir o acoplamento, mesmo que o circuito seja eletricamente adequado.

Devo comprar o soquete avulso ou procurar um conjunto com cabo?

O E12464 é descrito como soquete confeccionável e a ficha não informa fornecimento de cabo ou de conjunto. Se a instalação exigir cabo montado, confirme a composição do produto ou selecione uma versão especificada com cabo.

Como faço a ligação dos fios e quais cuidados devo tomar?

Use condutores de 0,14 a 0,5 mm² e revestimento de cabo de 3,5 a 5 mm, conforme os dados do produto. Consulte o datasheet para instruções de montagem e ligação detalhadas.

Qual é a faixa de temperatura de operação informada?

A faixa informada no catálogo é de -40 a 85 °C. Confirme no datasheet as condições aplicáveis à montagem.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica da conexão M8, relevante para o acoplamento correto com o dispositivo correspondente (Ref.: codificação A).

PNP

Configuração elétrica indicada para o produto; deve corresponder ao circuito e ao dispositivo conectado (Ref.: função elétrica PNP).

IP67

Grau de proteção informado para o produto; a condição efetiva depende da montagem e do acoplamento conforme instruções do fabricante (Ref.: grau de proteção IP67).

Terminal parafusado

Tipo de terminal em que o condutor é fixado por parafuso, dentro da faixa de seção indicada (Ref.: terminais parafusados, 0,14 a 0,5 mm²).

Contato dourado

Contato com acabamento dourado, conforme especificação do produto (Ref.: quatro contatos, dourados).
