Cabo Conector Fêmea M12 IFM 10m - Indústria Alimentícia

Pré-visualizar: E12433 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m PVC 8 Polos IP69K

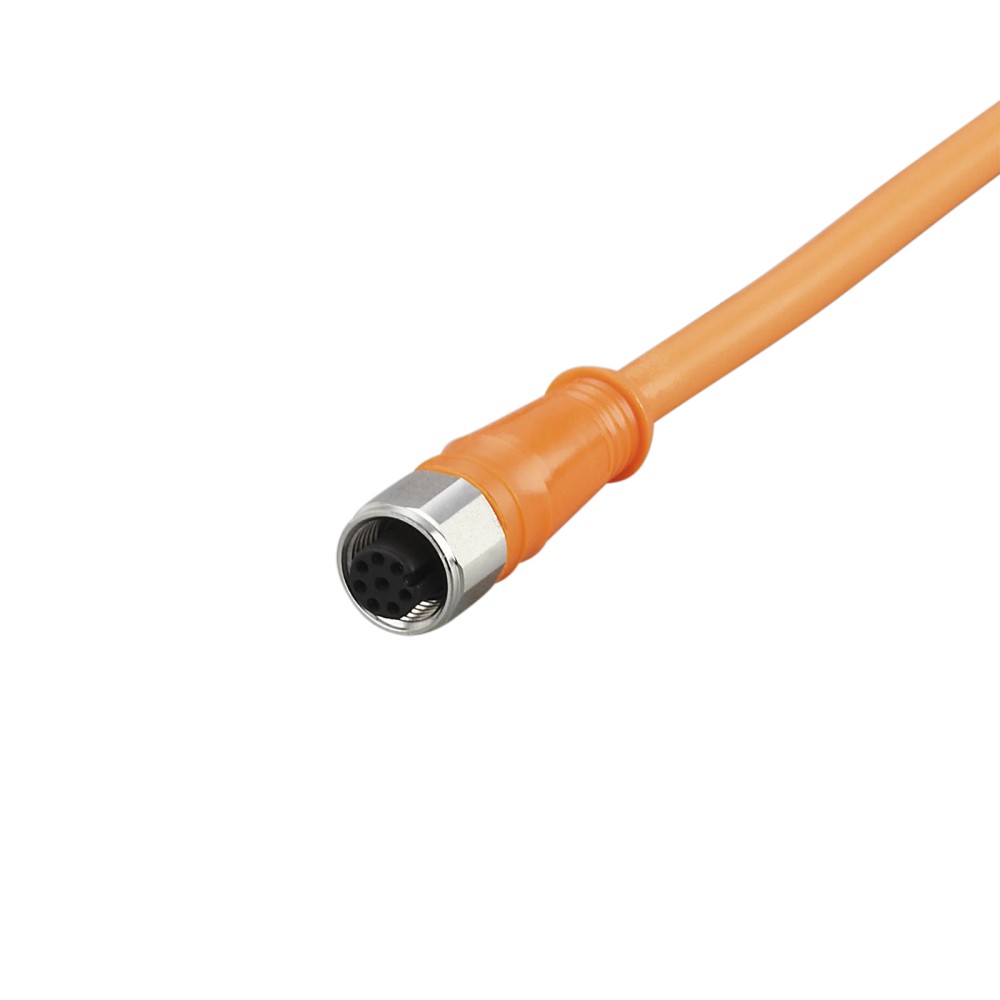

E12433 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m PVC 8 Polos IP69K

Imagem meramente ilustrativa

R$ 691,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12433
EAN: 4021179287760
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea,...mais

Fechar menu

Saiba mais sobre: "E12433 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m PVC 8 Polos IP69K"

Destaques do Produto

Conector

M12 fêmea, reto, codificação A

Número de contatos

Comprimento

10 m

Proteção

IP68 / IP69K

Limites elétricos

< 30 V AC / < 36 V DC; carga total de 2 A

Revestimento

PVC, laranja, sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12433 IFM – Cabo conector fêmea M12 reto, 8 polos, 10 m, PVC, IP68/IP69K

O E12433 é um cabo de conexão com conector fêmea M12 reto de 8 polos, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo flexível de PVC laranja com 10 m, contatos banhados a ouro e proteção IP68/IP69K. É especificado para tensão de operação inferior a 30 V AC ou 36 V DC e capacidade de carga total de 2 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	E12433
Conexão	1 x M12 fêmea, reto, codificação A, 8 contatos
Comprimento do cabo	10 m
Material e cor do cabo	PVC, laranja
Grau de proteção	IP68 / IP69K
Tensão de operação	< 30 V AC / < 36 V DC
Capacidade de carga total	2 A
Temperatura ambiente	-25…100 °C
Contatos	Banhados a ouro
Livre de silicone	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface M12 fêmea, reta, codificação A e 8 contatos, desde que a interface correspondente e os requisitos elétricos sejam compatíveis.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, aplicação indicada na descrição do fabricante.
Aplicações que requeiram cabo de 10 m e operação dentro dos limites de tensão, corrente e temperatura especificados.

⚠ Considere outro se precisa de:

Não selecionar para uma interface que exija outro gênero, codificação, número de contatos ou geometria de conector; confirme a correspondência mecânica e a pinagem do dispositivo.
Não aplicar acima dos limites especificados de tensão, carga total ou temperatura ambiente.
Não presumir compatibilidade elétrica apenas porque o conector encaixa: confirme a pinagem e os sinais requeridos pelo equipamento conectado.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Respeite a faixa de temperatura ambiente de -25…100 °C e os limites elétricos especificados.
Possibilidade de uso em outros circuitos de conexão M12: depende da correspondência de codificação, gênero, contatos, pinagem e requisitos elétricos do equipamento; essa compatibilidade deve ser verificada antes da instalação.

COMO ESCOLHER

Antes de comprar o E12433 IFM – Cabo conector fêmea M12 reto, 8 polos, 10 m, PVC, IP68/IP69K, verifique estes pontos:

Escolha o E12433 quando

A aplicação exigir cabo de 10 m, conector M12 fêmea reto de codificação A com 8 contatos e atender aos limites de tensão (< 30 V AC / < 36 V DC), carga total de 2 A e temperatura ambiente de -25…100 °C.

Considere outra configuração quando

O equipamento exigir comprimento diferente, outro tipo ou codificação de conector, quantidade de contatos distinta, pinagem diferente ou valores elétricos além dos especificados. A ficha não informa versões alternativas compatíveis; compare os requisitos do equipamento com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	E12433	Código do produto informado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto no catálogo.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada na ficha do produto.
Livre de silicone	Sim	Característica especial declarada.

Conexão elétrica
Conector	1 x M12 fêmea, reto, codificação A	Configuração do soquete; confirme a interface correspondente no equipamento.
Contatos	8, banhados a ouro	Quantidade e acabamento dos contatos informados pelo fabricante.
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão declarados para operação.
Capacidade de carga total	2 A	Valor de carga total especificado.
Torque máximo de aperto	0,7…0,9 Nm	Faixa declarada para o aperto da conexão.

Cabo e condutores
Comprimento	10 m	Comprimento especificado do cabo.
Material do revestimento	PVC	Material do cabo e do corpo do conector informado na ficha.
Cor	Laranja	Cor declarada para o cabo e corpo em PVC.
Diâmetro externo do cabo	5,9 mm	Dimensão indicada na especificação do cabo.
Composição dos condutores	8 x 0,25 mm² (32 x Ø 0,1 mm)	Configuração de condutores informada na especificação do cabo.

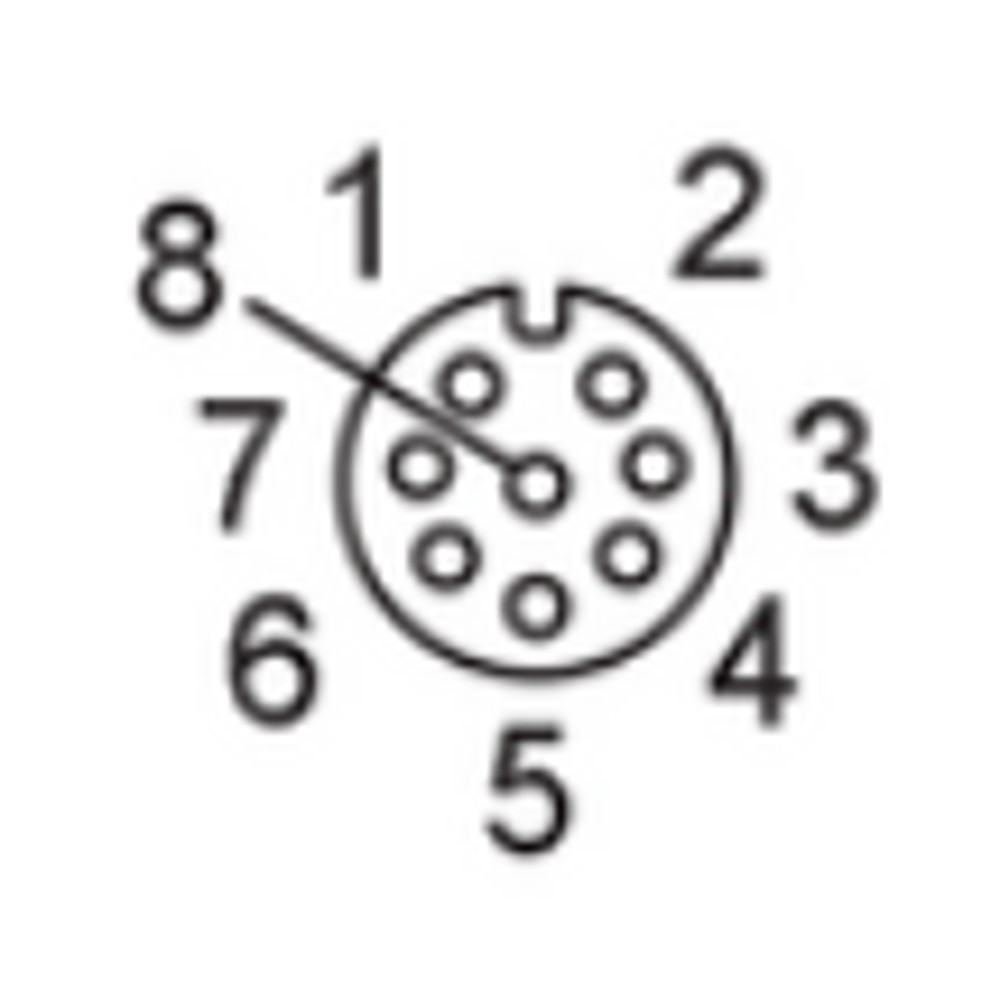

Codificação de cores dos fios	DIN EN 60947-5-2: 1=BN marrom, 2=WH branco, 3=BU azul, 4=BK preto, 5=GY cinza, 6=PK rosa, 7=VT violeta, 8=OG laranja	Referência de cores e identificação dos condutores declarada na ficha.

Materiais e vedação
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o bloqueio do conector.
Material da vedação	EPDM	Material de vedação especificado.

Proteção e condições ambientais
Grau de proteção	IP68 / IP69K	Graus de proteção informados para o produto; as condições de ensaio específicas devem ser consultadas no datasheet.
Temperatura ambiente	-25…100 °C	Faixa de temperatura ambiente declarada.

Dados mecânicos e identificação
Dimensões informadas	15 x 15 x 46 mm	Dimensões registradas na ficha; consulte o desenho dimensional para interpretar as cotas.
Peso	629,6 g	Peso informado no catálogo.
NCM	8544.42.00	Classificação fiscal registrada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A compatibilidade de sinais depende da pinagem e dos requisitos elétricos dos dispositivos conectados.

Conexões

Elétrica Soquete M12 fêmea, reto, codificação A, 8 contatos; tensão de operação < 30 V AC / < 36 V DC; capacidade de carga total de 2 A. Verifique a pinagem do dispositivo antes da ligação.

Processo Não se aplica: trata-se de um cabo elétrico de conexão, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 macho, codificação A, 8 contatos e pinagem compatível	✓	A configuração do cabo é M12 fêmea, reto, codificação A e 8 contatos; a compatibilidade elétrica ainda depende da pinagem e dos limites nominais do dispositivo.
Dispositivo que excede < 30 V AC / < 36 V DC ou carga total de 2 A	✗	A operação excederia os limites elétricos informados para o cabo.
Equipamento com conector de outra codificação, número de contatos ou gênero incompatível	✗	A configuração mecânica especificada é M12 fêmea, reto, codificação A, com 8 contatos; não se deve presumir encaixe ou correspondência elétrica.
Aplicação em área úmida ou higiênica da indústria de alimentos, dentro dos limites ambientais especificados	✓	Essa aplicação é indicada na descrição do produto; o cabo tem grau de proteção IP68/IP69K e temperatura ambiente especificada de -25…100 °C.

INSTALAÇÃO

Como instalar o E12433 IFM – Cabo conector fêmea M12 reto, 8 polos, 10 m, PVC, IP68/IP69K

Desenergize o circuito e confirme que os valores previstos estão dentro dos limites elétricos do cabo.
Confira no datasheet e no dispositivo a correspondência de M12, codificação A, gênero, número de contatos e pinagem.
Verifique o estado do cabo, dos contatos e das superfícies de vedação antes de conectar.
Alinhe o conector com a interface correspondente e acople sem forçar ou torcer o cabo.
Aperte a conexão dentro da faixa especificada de 0,7…0,9 Nm.
Após a montagem, confira o assentamento da conexão e valide a continuidade e o funcionamento do circuito conforme o procedimento do equipamento.

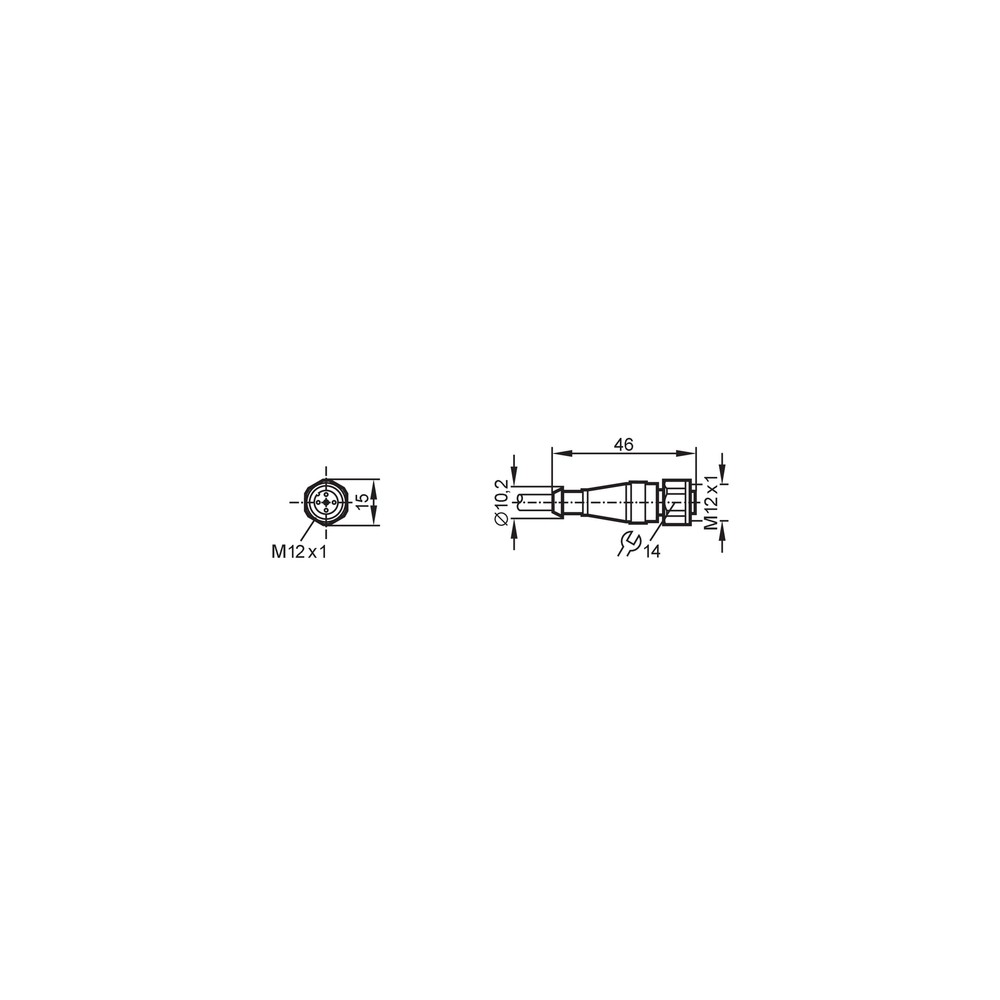

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não recebe sinal ou alimentação.	Conector não totalmente acoplado, pinagem incompatível ou circuito fora dos limites elétricos especificados.	Desenergize o circuito; confira o assentamento, a pinagem no datasheet do dispositivo e os valores de tensão e carga.
Falha intermitente quando o cabo se movimenta.	Possível dano no cabo, nos contatos ou na conexão mecânica.	Inspecione o cabo ao longo do comprimento e os contatos do conector; verifique a continuidade com o circuito desenergizado.
Umidade percebida na conexão ou perda de funcionamento após limpeza.	Vedação mal assentada, conector incorretamente acoplado ou componente associado sem proteção adequada.	Confira o acoplamento e as superfícies de vedação; confirme as condições de uso e de ensaio IP no datasheet, sem presumir proteção do conjunto completo.
A conexão não encaixa ou o circuito apresenta sinais incorretos.	Diferença de codificação, gênero, número de contatos ou pinagem entre o cabo e o dispositivo.	Compare a identificação da interface, a codificação e o esquema de contatos de ambas as peças antes de reconectar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados E12433 – PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o E12433 e para que serve?

É um cabo de conexão IFM com conector M12 fêmea reto, codificação A e 8 contatos, usado para conectar componentes. A aplicação indicada é em áreas úmidas e higiênicas da indústria de alimentos.

Quais são o comprimento e os limites elétricos do cabo?

O cabo tem 10 m e admite tensão inferior a 30 V AC ou 36 V DC, com capacidade de carga total de 2 A. Confirme também os requisitos do dispositivo conectado.

O produto acompanha algum acessório ou outro cabo?

A ficha não informa acessórios incluídos nem itens adicionais. Ela descreve o produto como um cabo de conexão com conector fêmea.

Este cabo serve para um conector M12 de outra codificação ou com número diferente de contatos?

A configuração declarada é M12 fêmea, reto, codificação A e 8 contatos. Não selecione para outra configuração sem confirmar o encaixe e a pinagem com o fabricante do dispositivo.

Posso usar o E12433 em um circuito acima de 2 A?

Não: a ficha especifica capacidade de carga total de 2 A. Um circuito que exceda esse limite não corresponde às especificações informadas para o cabo.

O que verificar se não houver sinal depois de conectar o cabo?

Verifique primeiro se o conector está totalmente acoplado e se a pinagem corresponde ao dispositivo. Com o circuito desenergizado, também confira a continuidade e os contatos.

O cabo falha de forma intermitente; preciso trocar o conector?

Não necessariamente: a causa pode ser cabo danificado, conexão incompleta ou incompatibilidade de pinagem. Inspecione cabo e contatos e valide a continuidade antes de substituir componentes.

É melhor escolher este modelo ou um cabo M12 de outro comprimento?

Escolha o E12433 quando os 10 m, a configuração M12 fêmea codificação A com 8 contatos e os limites elétricos forem compatíveis com a instalação. Para outro comprimento ou configuração, compare os dados do dispositivo com o datasheet da opção considerada.

Qual cuidado devo ter ao instalar o conector?

Alinhe o conector com a interface correspondente, não force o encaixe e aperte entre 0,7 e 0,9 Nm. Confirme a pinagem e desenergize o circuito antes de instalar.

Como confirmar se a conexão está vedada para a aplicação?

Confira o acoplamento e as superfícies de vedação e consulte as condições de ensaio IP no datasheet. O grau IP informado para o cabo não comprova, por si só, a proteção do conjunto montado.

GLOSSÁRIO TÉCNICO

M12

Conexão circular usada neste produto em configuração fêmea, reta, com 8 contatos.

Codificação A

Identificação de codificação indicada para o conector M12; deve corresponder à interface do equipamento.

IP68 / IP69K

Graus de proteção declarados para o produto; consulte o datasheet para as condições de ensaio aplicáveis.

EPDM

Material indicado para a vedação do conector.

DIN EN 60947-5-2

Referência indicada para a identificação por cores dos oito condutores do cabo.
