Cabo de Ligação IFM E12432 M12 Reto 0,3m

Pré-visualizar: E12432 IFM - Cabo de Ligação IFM Automação Industrial M12 Reto, 0,3m, PUR, IP68

E12432 IFM - Cabo de Ligação IFM Automação Industrial M12 Reto, 0,3m, PUR, IP68

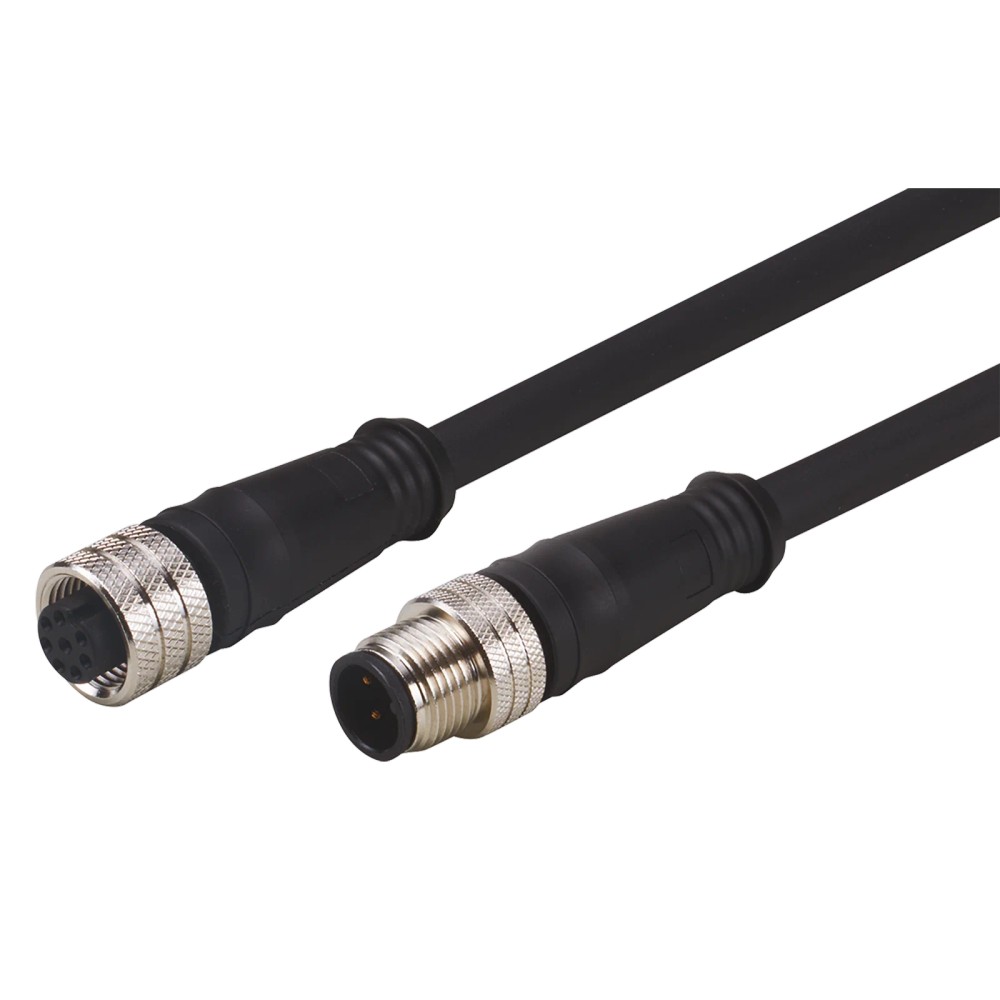

Imagem meramente ilustrativa

R$ 261,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12432
EAN: 4021179287753
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "E12432 IFM - Cabo de Ligação IFM Automação Industrial M12 Reto, 0,3m, PUR, IP68"

Destaques do Produto

Comprimento

0,3 m

Tipo de conexão

M12 reto para M12 reto

Codificação

Número de contatos

Revestimento

PUR; cabo sem halogênio

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12432 IFM — Cabo de Ligação M12 Reto para M12 Reto, 0,3 m, PUR, IP68

O IFM E12432 é um cabo de ligação para conectar componentes com interfaces M12. Possui conector e soquete M12 retos, ambos com codificação A e 3 contatos, em um cabo de 0,3 m. O revestimento é de PUR, o cabo é sem halogênio e a proteção especificada é IP68. A tensão de operação informada no anúncio é inferior a 30 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação M12 para M12
Modelo	E12432
Comprimento	0,3 m
Conexões	1 conector M12 reto e 1 soquete M12 reto
Codificação e contatos	Codificação A; 3 contatos em cada extremidade
Material do cabo/corpo	PUR
Grau de proteção	IP68
Tensão de operação	< 30 V AC; a ficha detalhada também informa < 36 V DC
Temperatura ambiente	-25 a 80 °C
Característica especial	Sem halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ligações entre dispositivos ou componentes com conexões M12 retas, codificação A e 3 contatos, quando o comprimento de 0,3 m atende à montagem.
Instalações que requerem cabo de PUR sem halogênio e especificação de proteção IP68, observadas as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam comprimento diferente de 0,3 m ou conexão com geometria, codificação ou número de contatos diferentes dos especificados.
Circuitos cuja tensão exceda os limites informados para a versão: < 30 V AC e, conforme os dados detalhados, < 36 V DC.

APLICAÇÕES E USO

Aplicação documentada: conexões em aplicações industriais e de automação industrial; a ficha não identifica equipamentos ou protocolos específicos.
Possibilidade de uso: ligação curta entre componentes com M12 reto, codificação A e 3 contatos, desde que a pinagem, os limites elétricos, o comprimento e as condições ambientais sejam compatíveis.
A proteção IP68 e a faixa de temperatura de -25 a 80 °C são valores informados para o produto; confirme no datasheet as condições de ensaio e instalação correspondentes.

COMO ESCOLHER

Antes de comprar o E12432 IFM — Cabo de Ligação M12 Reto para M12 Reto, 0,3 m, PUR, IP68, verifique estes pontos:

Escolha o E12432

Quando a instalação exigir ligação M12 reto para M12 reto, codificação A, 3 contatos e cabo de 0,3 m. Confirme também os limites elétricos e ambientais indicados na ficha.

Procure outra configuração

Quando o equipamento exigir outro comprimento, outra codificação, outro número de contatos ou uma conexão não reta. Compare a tensão do circuito com os limites documentados antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada para o produto.
Modelo / SKU	E12432	Código do produto IFM.
Part number	VDOGH080MSS00,3H03STGH030MSS	Identificação adicional presente no conjunto de dados do catálogo.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada nos dados do catálogo.
Categoria	Tecnologia de conexão; Automação Industrial / Conectores e Cabos	Classificação comercial do produto.

Dados elétricos
Tensão de operação	< 30 V AC; < 36 V DC	Limites registrados nos dados do anúncio e na ficha detalhada, respectivamente; conferir a condição aplicável no datasheet oficial.
Condutores	3 x 0,25 mm²	Composição elétrica do cabo indicada na ficha.

Conexões elétricas
Conector	1 x M12, reto; codificação A; 3 contatos	Configuração da extremidade com conector.
Soquete	1 x M12, reto; codificação A; 3 contatos	Configuração da extremidade com soquete.
Corpo do conector e do soquete	PUR	Material indicado para os corpos das conexões.
Bloqueio	Latão, niquelado	Material indicado para o sistema de bloqueio.
Torque máximo de aperto	0,7 a 0,9 Nm	Faixa de torque informada para as conexões; seguir a documentação do fabricante durante a instalação.

Cabo
Comprimento	0,3 m	Comprimento especificado do cabo.
Material do revestimento	PUR	Material indicado para o cabo.
Cor	Preto	Cor informada nos dados da conexão elétrica do cabo.
Diâmetro	6,8 mm	Diâmetro externo indicado para o cabo.
Livre de halogênio	Sim	Característica especial indicada na ficha.

Condições ambientais e proteção
Grau de proteção	IP68	Grau de proteção informado para o produto; respeitar as condições de ensaio e instalação do fabricante.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente registrada nos dados detalhados.

Dados de identificação e fornecimento
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179287753	Código global de identificação do produto.
Peso	51 g	Peso registrado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade por embalagem informada na ficha.
NCM	8544.42.00	Classificação fiscal registrada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha identifica conexões M12 com codificação A e 3 contatos; não especifica protocolo de comunicação. A compatibilidade de protocolo depende dos dispositivos conectados e da atribuição de pinos indicada pelo fabricante.

Conexões

Elétrica Cabo de 0,3 m com um conector M12 reto e um soquete M12 reto, ambos de codificação A e 3 contatos. Condutores: 3 x 0,25 mm². Tensão de operação informada: < 30 V AC; a ficha detalhada também registra < 36 V DC. Verificar pinagem e requisitos elétricos dos equipamentos conectados.

Processo Não possui conexão de processo informada. As duas extremidades são conexões elétricas M12 retas, codificação A, com 3 contatos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 retas, codificação A e 3 contatos, cuja distância de conexão seja atendida por 0,3 m.	✓	A configuração das duas extremidades e o comprimento correspondem aos dados do produto; confirme a atribuição dos pinos nos equipamentos.
Circuito dentro dos limites de tensão informados para o cabo.	✓	A ficha informa < 30 V AC e, nos dados detalhados, < 36 V DC. Verifique os limites aplicáveis à instalação e ao circuito.
Equipamento que requer codificação M12 diferente de A ou quantidade de contatos diferente de 3.	✗	A configuração documentada do E12432 é codificação A e 3 contatos.
Ligação cuja distância requer comprimento diferente de 0,3 m.	✗	O comprimento especificado para este produto é 0,3 m.
Uso com protocolo específico não identificado na ficha do cabo.	✗	A ficha não declara protocolo; a compatibilidade depende da pinagem e dos requisitos dos dispositivos conectados.

INSTALAÇÃO

Como instalar o E12432 IFM — Cabo de Ligação M12 Reto para M12 Reto, 0,3 m, PUR, IP68

Confirme que as duas interfaces dos equipamentos são M12 retas, codificação A, com 3 contatos.
Verifique a pinagem e os requisitos elétricos nos documentos dos dispositivos conectados; a ficha do cabo não declara protocolo.
Confirme que o comprimento de 0,3 m atende ao percurso sem tensionar o cabo.
Inspecione o cabo e as superfícies de acoplamento antes da conexão; não utilize componentes danificados.
Acople as conexões alinhando corretamente os elementos M12 e aperte conforme as instruções do fabricante; o torque indicado na ficha é 0,7 a 0,9 Nm.
Após a montagem, confira a fixação, a integridade do cabo e a operação do circuito dentro dos limites documentados.

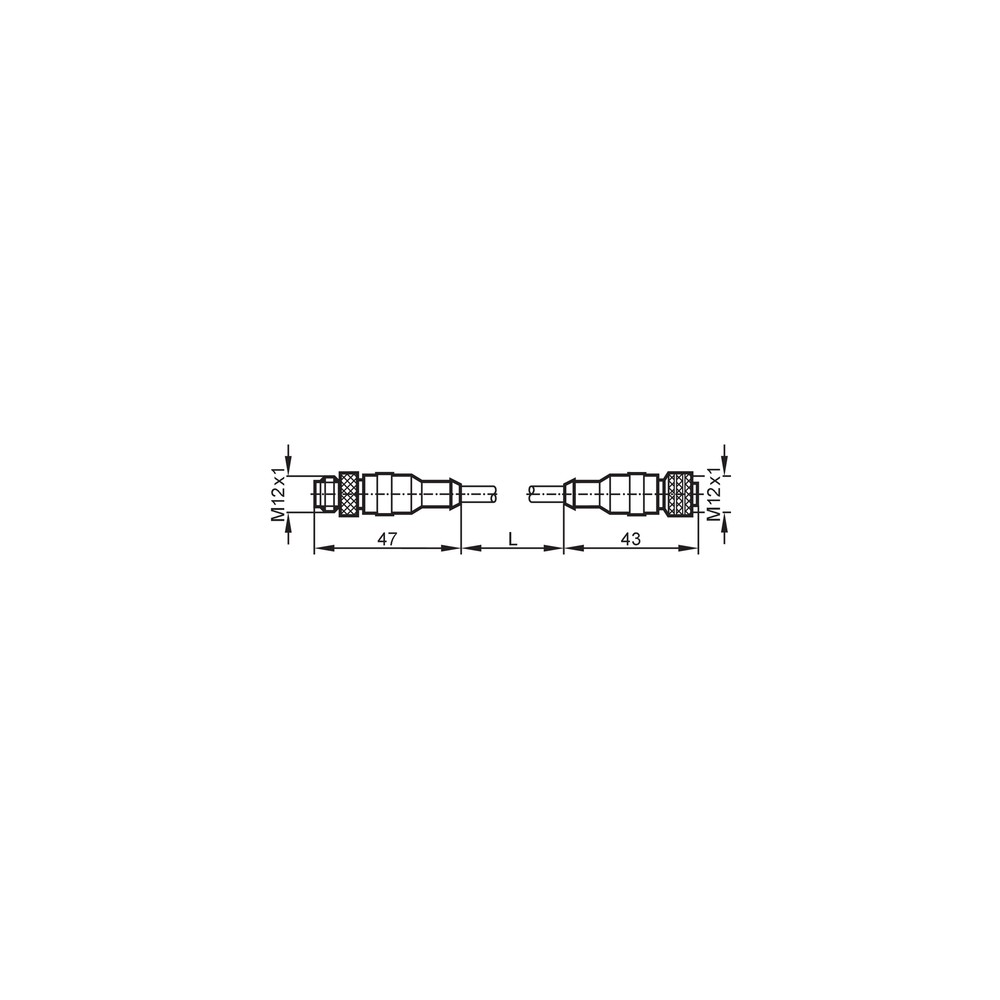

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não é reconhecido ou não opera após a ligação.	Pinagem incompatível entre os equipamentos ou conexão M12 não correspondente à codificação e ao número de contatos do cabo.	Confira a codificação A, os 3 contatos e a atribuição de pinos nos documentos dos dois dispositivos; confirme o acoplamento das conexões.
A conexão fica solta ou apresenta interrupções quando o cabo se movimenta.	Acoplamento incompleto ou aperto fora da faixa indicada.	Inspecione o encaixe e o bloqueio; verifique o torque de aperto especificado de 0,7 a 0,9 Nm, seguindo as instruções do fabricante.
O cabo não alcança os pontos de conexão ou fica tensionado.	O comprimento de 0,3 m não corresponde ao percurso real da instalação.	Meça o percurso entre as interfaces e verifique se a montagem pode ser feita sem tensão mecânica no cabo.
Há falha de funcionamento após exposição a condições ambientais da instalação.	Condições de temperatura ou instalação fora dos limites documentados, ou comprometimento da conexão/cabo.	Compare a temperatura ambiente com a faixa informada de -25 a 80 °C, inspecione cabo e acoplamentos e consulte o datasheet para as condições associadas à proteção IP68.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM E12432 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12432 e o que vem na embalagem?

É um cabo de ligação M12 reto para M12 reto, com 3 contatos e 0,3 m de comprimento. A ficha informa 1 peça por embalagem.

Ele conecta qualquer equipamento com conector M12?

Não necessariamente. A configuração documentada é M12 reto, codificação A e 3 contatos nas duas extremidades; confirme também a pinagem e os requisitos elétricos dos equipamentos.

Esse cabo serve para uma conexão M12 de codificação diferente de A?

A ficha especifica codificação A nas duas extremidades. Para outra codificação, selecione um cabo com a configuração correspondente.

Posso usar o E12432 em um circuito acima dos limites de tensão informados?

A ficha informa tensão de operação inferior a 30 V AC e, nos dados detalhados, inferior a 36 V DC. Não selecione o cabo para condições acima desses limites documentados.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de trocar?

Verifique se ambas as interfaces são codificação A com 3 contatos e confira a atribuição dos pinos nos documentos dos dispositivos. Inspecione também se as conexões estão completamente acopladas.

A conexão M12 está intermitente; o cabo está necessariamente danificado?

Não necessariamente. Verifique primeiro o acoplamento, o bloqueio e o aperto indicado de 0,7 a 0,9 Nm; depois inspecione o cabo e os contatos quanto a danos.

É melhor comprar este cabo ou escolher uma versão de outro comprimento?

Escolha o E12432 quando 0,3 m atender ao percurso sem tensionar o cabo. Se a distância exigir outro comprimento, procure uma versão correspondente mantendo compatíveis codificação, contatos e requisitos elétricos.

Posso substituir por um cabo M12 com mais contatos?

A ficha do E12432 especifica 3 contatos em cada extremidade. Se o equipamento exigir mais contatos, será necessário selecionar uma configuração compatível com a interface do equipamento.

Que cuidado devo ter ao instalar o cabo?

Alinhe as conexões M12 antes do acoplamento e siga as instruções do fabricante para o aperto, incluindo a faixa informada de 0,7 a 0,9 Nm. Evite instalar o cabo tensionado.

O E12432 tem protocolo de comunicação ou pinagem detalhados na ficha do anúncio?

Não há protocolo nem diagrama de pinagem detalhados nos dados fornecidos. Consulte o datasheet e a documentação dos equipamentos conectados para validar a atribuição dos pinos.

GLOSSÁRIO TÉCNICO

M12

Tipo de conexão elétrica circular identificado na ficha para as duas extremidades do cabo. (Ref.: conector e soquete M12)

Codificação A

Configuração de codificação indicada para as conexões M12 do produto; deve corresponder à interface do equipamento. (Ref.: codificação A)

IP68

Grau de proteção declarado para o produto; as condições específicas de ensaio e instalação devem ser consultadas no datasheet. (Ref.: grau de proteção IP68)

PUR

Material especificado para o revestimento do cabo e para o corpo das conexões. (Ref.: material PUR)

Torque de aperto

Faixa indicada para o aperto das conexões, a ser aplicada conforme as instruções do fabricante. (Ref.: 0,7 a 0,9 Nm)
