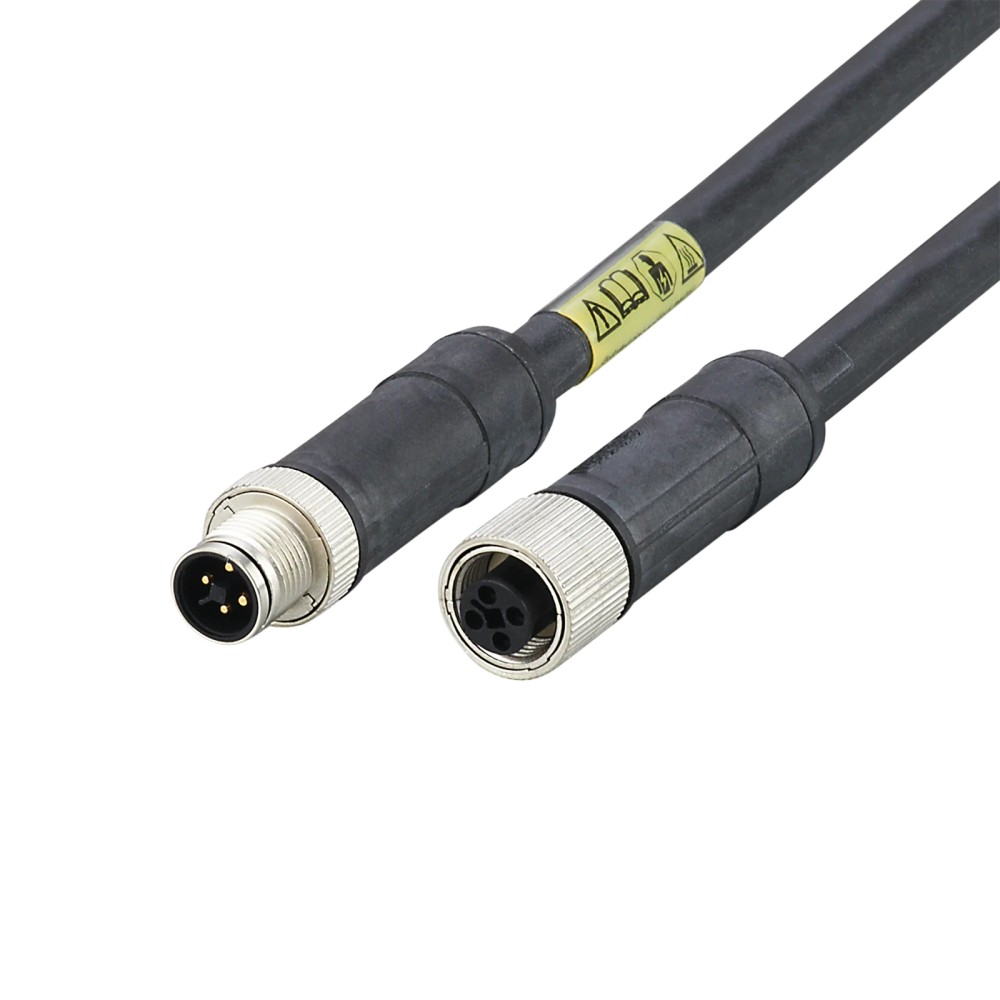

Cabo de Ligação IFM E12427 5m PUR Codificação T IP67

Pré-visualizar: E12427 IFM - Cabo de Ligação IFM Alimentação de Módulos 5m PUR Codificação T IP67

E12427 IFM - Cabo de Ligação IFM Alimentação de Módulos 5m PUR Codificação T IP67

Imagem meramente ilustrativa

R$ 1.131,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12427
EAN: 4021179287708
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "E12427 IFM - Cabo de Ligação IFM Alimentação de Módulos 5m PUR Codificação T IP67"

Destaques do Produto

Comprimento

5 m

Codificação

Conector

M12 reto, 4 contatos

Carga total

12 A

Tensão de operação

< 60 V DC

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM E12427 para Alimentação de Módulos de Campo, 5 m, PUR, M12 T-codificado, IP67

O IFM E12427 é um cabo de energia para conexão e alimentação de módulos de campo. Possui conectores M12 retos com codificação T, quatro contatos e cabo de 5 m com revestimento PUR. Sua capacidade de carga total é de 12 A e a proteção especificada é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12427
Aplicação indicada	Alimentação de módulos de campo
Comprimento do cabo	5 m
Conexões	M12 reto, codificação T, 4 contatos
Seção transversal	4 x 1,5 mm²
Capacidade de carga total	12 A
Tensão de operação	< 60 V DC
Material do cabo	PUR, preto
Grau de proteção	IP67
Temperatura ambiente	-25 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Alimentação de módulos de campo, aplicação indicada na ficha do produto.
Instalações que utilizem conexão M12 reta de codificação T e sejam compatíveis com os limites elétricos e ambientais especificados.
Aplicações que demandem cabo de 5 m com seção de 4 x 1,5 mm².

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que os conectores do equipamento e do ponto de conexão são M12, retos e T-codificados, com compatibilidade elétrica correspondente.
Não utilizar em condições que excedam a tensão de operação especificada (< 60 V DC), a capacidade de carga total (12 A) ou a faixa de temperatura ambiente (-25 a 85 °C).
Não presumir que IP67 assegura proteção em condições distintas das condições de ensaio ou de montagem aplicáveis.

APLICAÇÕES E USO

Aplicação declarada: conexão para alimentação de módulos de campo, usando a configuração M12 reta T-codificada indicada na ficha.
Em instalações sujeitas a movimento, a ficha informa velocidade máxima de 3 m/s para percurso horizontal de 5 m e aceleração máxima de 5 m/s²; confirme se as condições reais correspondem a esses parâmetros.
Para instalação fixa, respeite o raio de flexão mínimo indicado como 5 vezes o diâmetro mínimo do cabo. Para aplicação flexível, respeite o mínimo de 10 vezes o diâmetro do cabo.
A proteção IP67 e a faixa de temperatura de -25 a 85 °C são características publicadas; a ficha fornecida não detalha outras condições de instalação ou exposição.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM E12427 para Alimentação de Módulos de Campo, 5 m, PUR, M12 T-codificado, IP67, verifique estes pontos:

Escolha o E12427 quando

A aplicação for alimentação de módulos de campo e exigir cabo de 5 m, conexões M12 retas T-codificadas de 4 contatos, seção de 4 x 1,5 mm² e operação dentro dos limites informados na ficha.

Verifique outra configuração quando

O equipamento exigir outra codificação, geometria de conector, comprimento ou seção de cabo. A ficha não identifica modelos alternativos; confirme a configuração necessária na documentação do fabricante.

Valide as condições da instalação

Compare a tensão DC, a carga total, a temperatura ambiente, a proteção requerida e os raios mínimos de curvatura indicados nas especificações antes da montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca indicada na ficha do produto.
Código do produto / SKU	E12427	Identificação do cabo.
GTIN	4021179287708	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação; cabo de energia	Categoria e tipo indicados para o produto.
Aplicação	Cabos de conexão para a alimentação de módulos de campo	Aplicação declarada pelo fabricante.
Modelo	Cabo de energia, codificação T	Designação presente nos dados do produto.

Dados elétricos
Tensão de operação	< 60 V DC	Limite de tensão especificado; não exceder.
Capacidade de carga total	12 A	Capacidade total informada; validar a carga do circuito conectado.
Seção transversal do cabo	4 x 1,5 mm²	Configuração dos condutores indicada na ficha.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos especificados.

Conexões

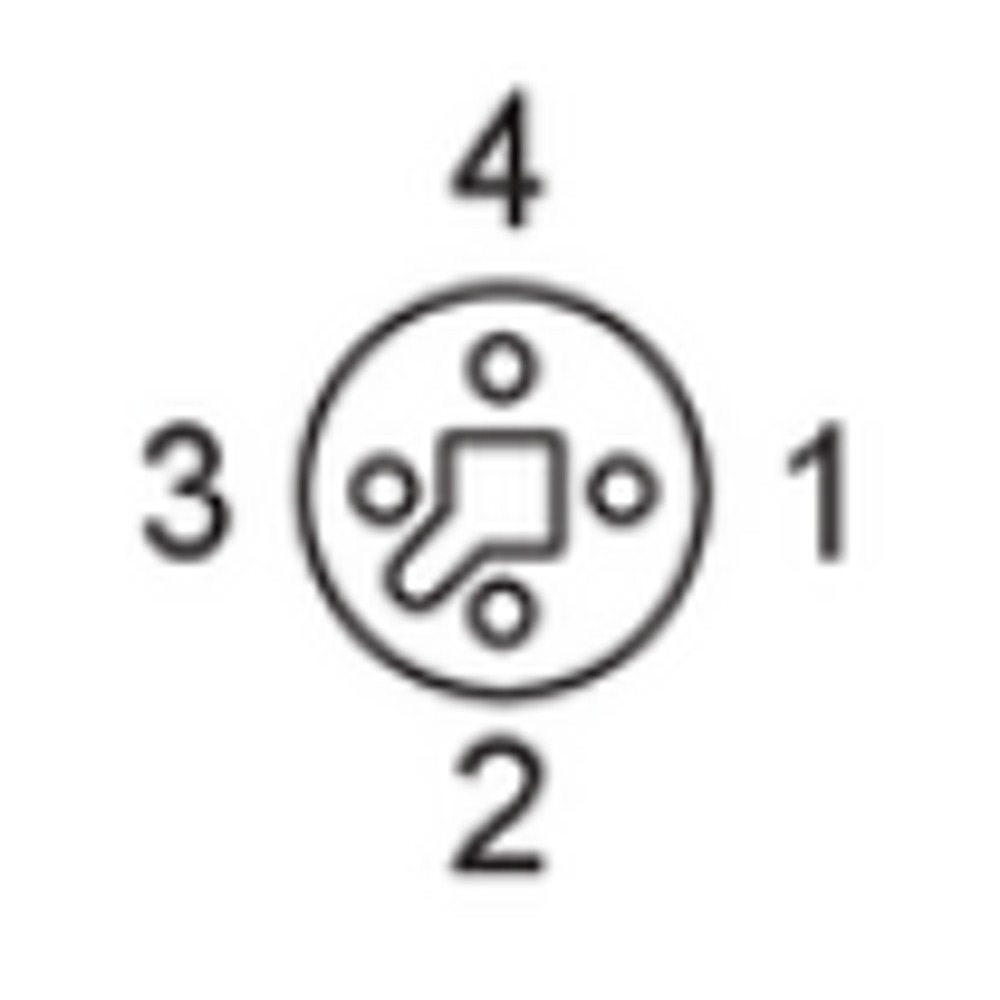

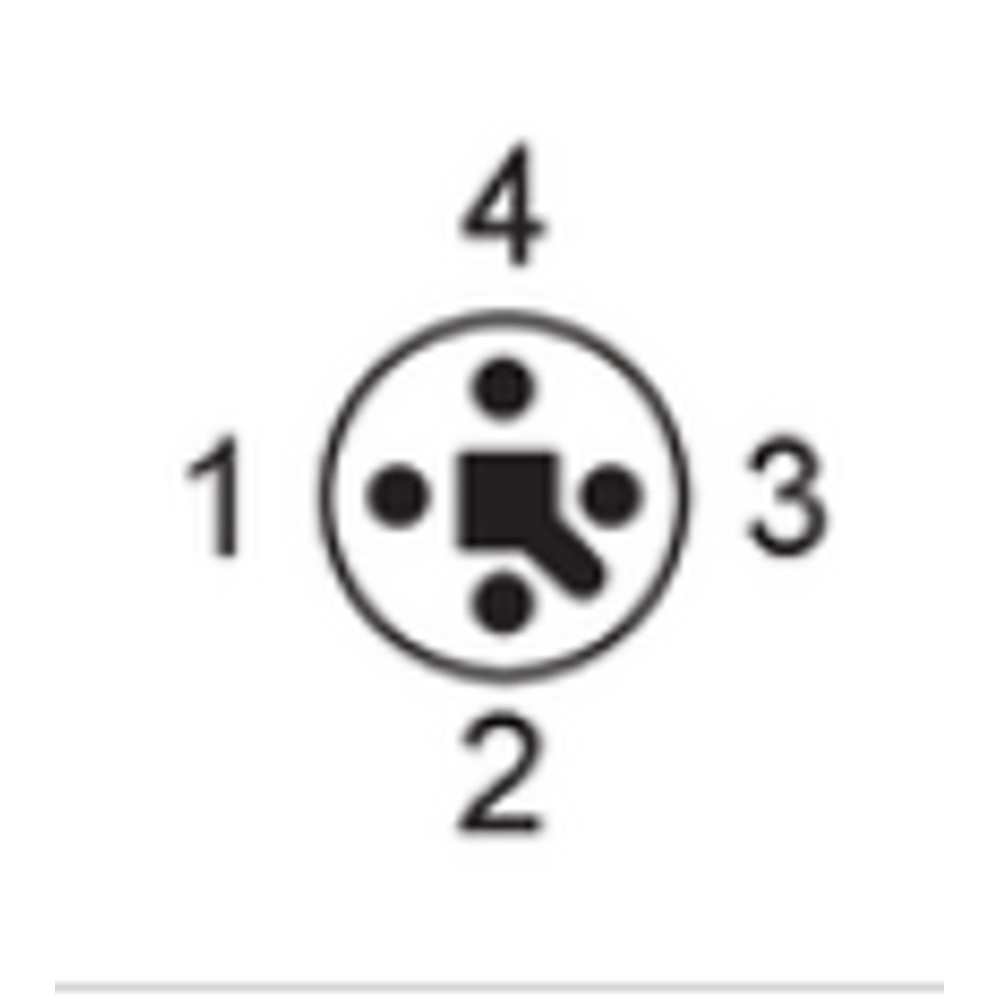

Tipo de conector	1 x M12 reto; codificação T	Configuração indicada para a conexão elétrica.
Tipo de soquete	1 x M12 reto; codificação T	Configuração indicada para a conexão elétrica.
Corpo dos conectores	PUR	Material indicado para os corpos das conexões.
Bloqueio dos conectores	Zinco moldado sob pressão, niquelado	Material e acabamento declarados para o bloqueio.
Acabamento dos conectores	Metálico	Característica do acabamento indicada no anúncio.

Cabo e dados mecânicos
Comprimento	5 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material declarado para o revestimento do cabo.
Cor	Preto	Cor indicada na ficha.
Dimensões informadas	15,4 x 15,4 x 54,8 mm	Dimensões publicadas nos dados do produto; consulte o desenho dimensional para referência geométrica.
Material da porca	Zinco moldado sob pressão, niquelado	Material e acabamento especificados para a porca.
Peso	563,2 g	Massa indicada nos dados do produto.

Condições ambientais e movimento
Grau de proteção	IP67	Grau de proteção declarado; observar condições de montagem e uso especificadas pelo fabricante.
Temperatura ambiente	-25 a 85 °C	Faixa de temperatura ambiente publicada.
Ciclos de curvatura	> 4 milhões	Quantidade de ciclos de curvatura indicada na ficha; as condições de ensaio não estão detalhadas no contexto.
Velocidade de movimento	Máx. 3 m/s	Valor indicado para percurso horizontal de 5 m e aceleração máx. de 5 m/s².
Aceleração	Máx. 5 m/s²	Condição associada à velocidade máxima informada para movimento.
Percurso horizontal	5 m	Condição de referência associada à velocidade máxima de movimento.
Raio de flexão para instalação fixa	Mín. 5 x o diâmetro mínimo do cabo	Raio mínimo indicado para instalação fixa; respeitar a referência do fabricante.
Raio de flexão em aplicação flexível	Mín. 10 x o diâmetro do cabo	Raio mínimo indicado para aplicação flexível; respeitar a referência do fabricante.
Tolerâncias para dobras e deslocamentos	Sim	Característica especial declarada na ficha.

COMPATIBILIDADE

Comunicação

• Não é indicado protocolo de comunicação na ficha; o produto é um cabo de energia para alimentação de módulos de campo.

Conexões

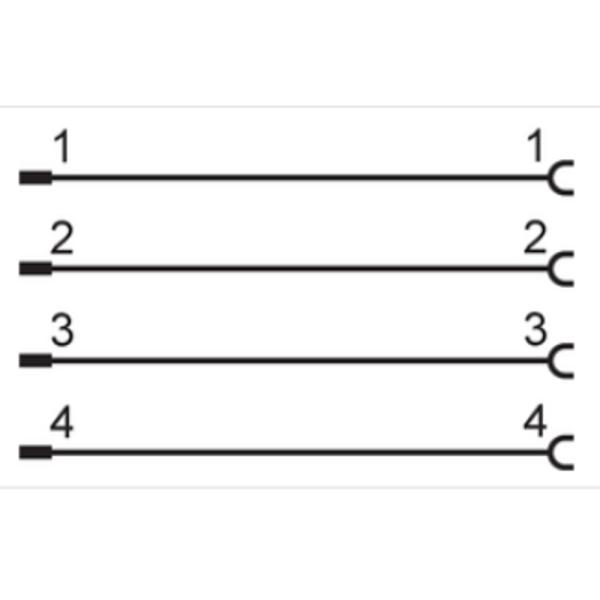

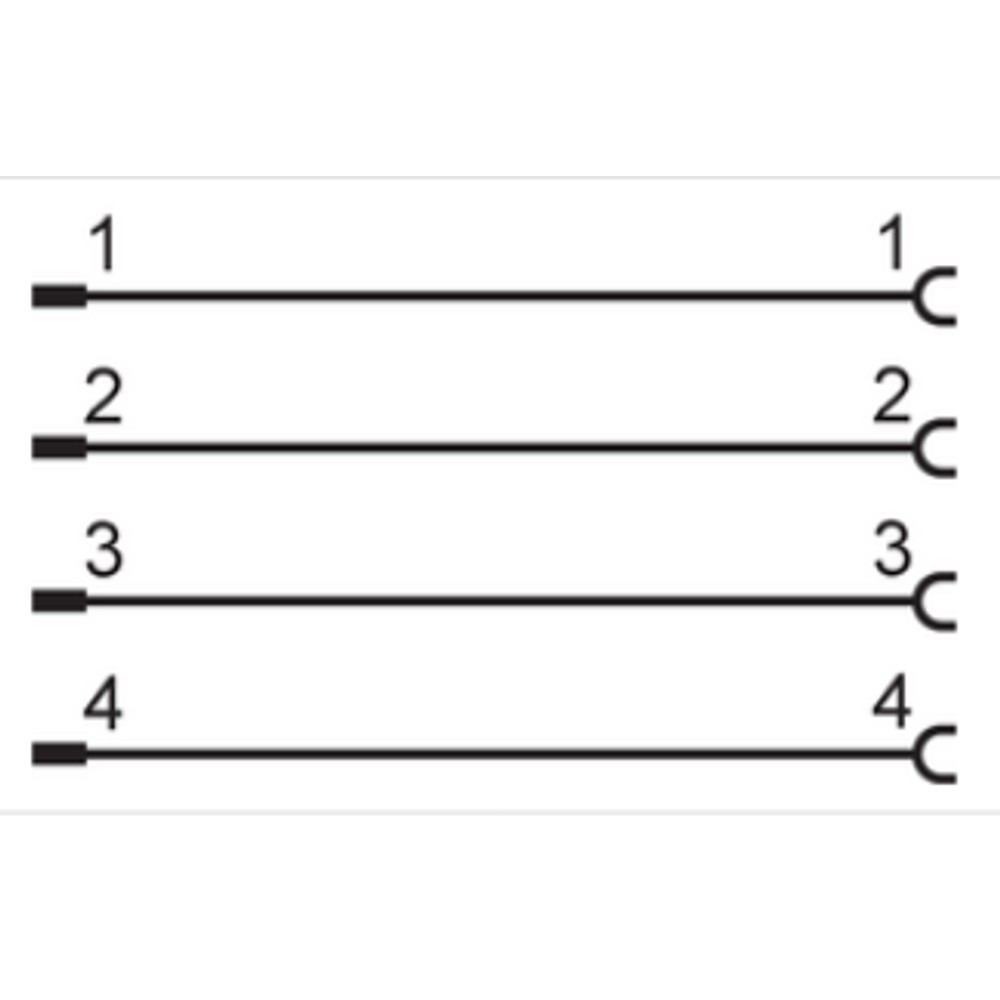

Elétrica Cabo de 5 m, 4 x 1,5 mm², com conexões M12 retas de codificação T e 4 contatos dourados. Tensão de operação < 60 V DC; capacidade de carga total de 12 A. Confirmar a pinagem e a compatibilidade elétrica com os equipamentos envolvidos na documentação do fabricante.

Processo Não aplicável: trata-se de um cabo de ligação elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de módulo de campo cuja conexão seja M12 reta, T-codificada, com compatibilidade elétrica confirmada.	✓	A ficha identifica o cabo para alimentação de módulos de campo e especifica conexão M12 reta, codificação T e 4 contatos.
Circuito com tensão de operação abaixo de 60 V DC e carga total dentro de 12 A.	✓	Esses são os limites elétricos informados para o produto; confirme também os requisitos do equipamento conectado.
Equipamento com conexão de outra codificação ou geometria diferente.	✗	A ficha especifica conectores M12 retos com codificação T; não informa compatibilidade mecânica com outras configurações.
Aplicação que exceda 12 A de carga total, opere fora da faixa de -25 a 85 °C ou ultrapasse a tensão especificada.	✗	A condição excede os limites publicados para corrente, temperatura ambiente ou tensão de operação.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM E12427 para Alimentação de Módulos de Campo, 5 m, PUR, M12 T-codificado, IP67

Confirme que os pontos de conexão aceitam M12 reto com codificação T e que a aplicação é de alimentação de módulos de campo.
Verifique a tensão, a carga total e a seção de condutores requeridas pelo circuito em relação aos limites do produto.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione conectores, contatos e cabo; não monte componentes com danos visíveis.
Conecte os extremos correspondentes sem forçar o encaixe e confirme o acoplamento mecânico.
Organize o cabo respeitando o raio mínimo de curvatura aplicável e as condições de movimento especificadas.

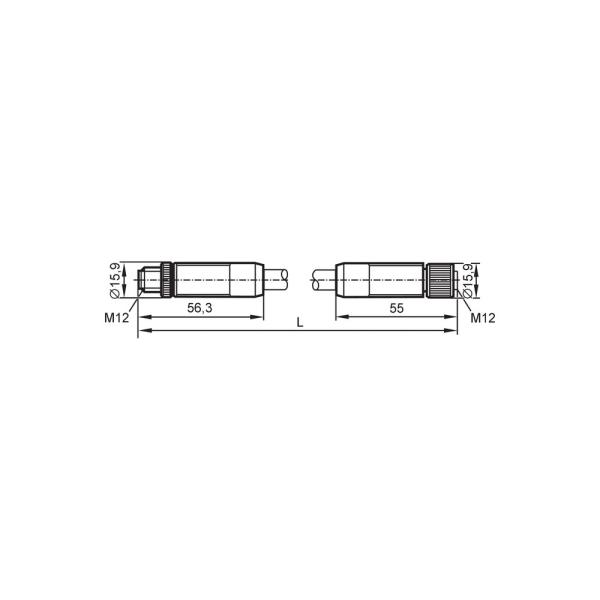

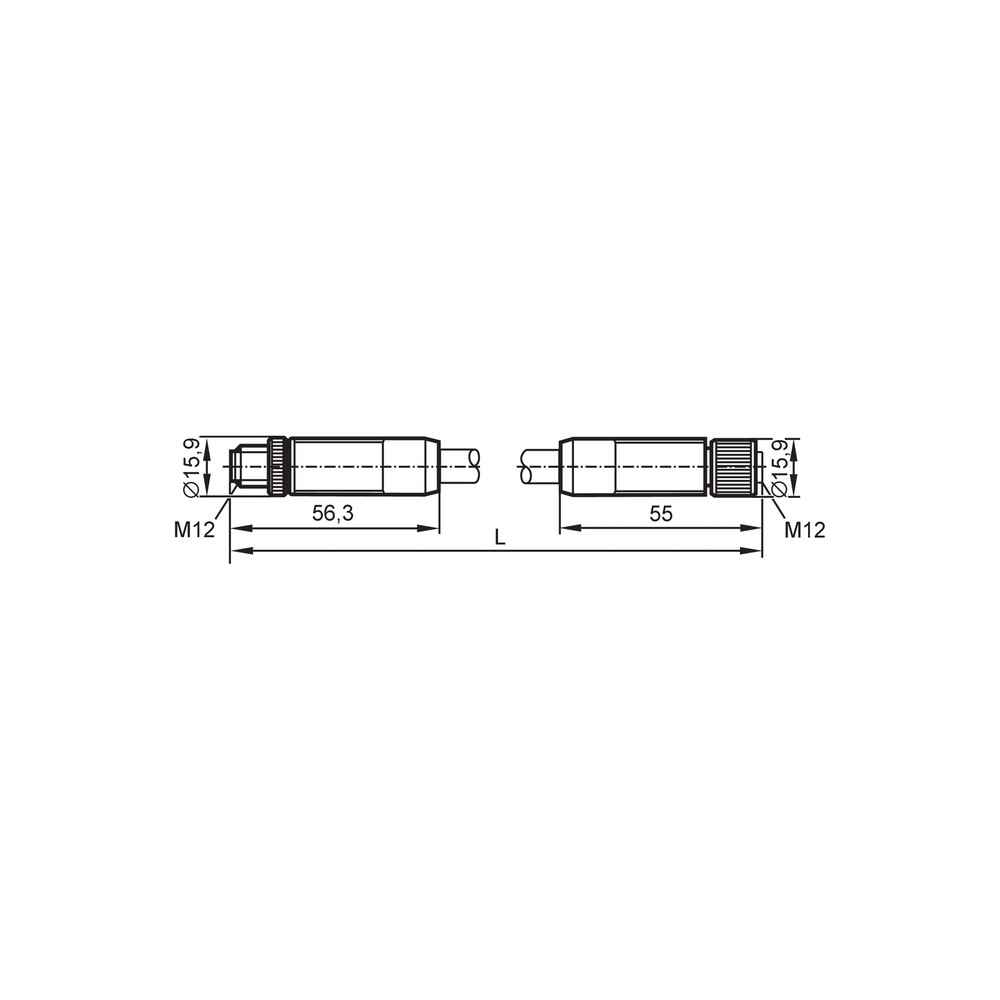

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo de campo não recebe alimentação após a conexão.	Conexão incompleta, incompatibilidade de codificação ou problema no circuito de alimentação.	Desenergize o circuito; confira o encaixe M12 e a codificação T, e valide tensão e continuidade conforme a documentação do equipamento.
A alimentação falha de forma intermitente durante a operação.	Possível esforço mecânico, curvatura abaixo do mínimo indicado ou conexão que não permanece acoplada.	Inspecione o trajeto do cabo, compare a curvatura com o limite aplicável e confira o acoplamento dos conectores.
O conector não acopla ao equipamento.	A conexão do equipamento pode não corresponder à configuração M12 reta T-codificada especificada.	Compare a codificação e a geometria dos dois lados com a documentação do fabricante; não force o acoplamento.
A conexão apresenta sinais de dano ou corrosão nos contatos.	Dano, contaminação ou condições de uso incompatíveis com a montagem prevista.	Com o circuito desenergizado, examine contatos e superfícies de acoplamento; consulte a documentação do fabricante antes de reutilizar componentes danificados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12427 (Datasheet) Desenho em escala IFM (Desenho Dimensional) Página oficial do produto; consulte a documentação disponível (Manual)

PERGUNTAS FREQUENTES

Para que serve o cabo IFM E12427?

É um cabo de energia destinado à conexão e alimentação de módulos de campo. A ficha especifica conectores M12 retos com codificação T.

O E12427 é compatível com qualquer conexão M12?

Não é possível afirmar compatibilidade com qualquer M12: a ficha especifica conexão reta, codificação T e 4 contatos. Confira a configuração do equipamento e a compatibilidade elétrica antes da compra.

O que vem junto com o cabo?

A ficha descreve o cabo de ligação, mas não informa acessórios incluídos. O produto é apresentado como uma peça por embalagem.

Posso usar este cabo em circuito acima de 60 V DC?

A ficha especifica tensão de operação inferior a 60 V DC. Não selecione o produto para uma aplicação que ultrapasse esse limite.

Este cabo serve para alimentar um motor?

A aplicação declarada é a alimentação de módulos de campo, e a ficha não especifica uso com motores. Confirme os requisitos do equipamento e não presuma compatibilidade.

Serve para usar com conexão M12 de outra codificação?

A configuração informada é M12 reta, codificação T. A ficha não confirma compatibilidade com outras codificações.

O módulo não liga depois que conectei o cabo; o que verifico primeiro?

Confira se o conector está corretamente acoplado e se a conexão do equipamento também é T-codificada. Depois, valide a alimentação e a continuidade conforme a documentação do módulo.

A alimentação cai quando o cabo se movimenta; o que pode ser?

Pode haver esforço mecânico, curvatura abaixo do mínimo indicado ou conexão incompleta. Inspecione o trajeto e o acoplamento antes de substituir o cabo.

Como decido entre este cabo e outro modelo?

Escolha o E12427 se a aplicação corresponder ao comprimento de 5 m e às conexões M12 retas T-codificadas de 4 contatos, respeitando os limites elétricos. Se precisar de outra configuração, compare a ficha do equipamento com a documentação do fabricante.

Que cuidado devo ter ao instalar o cabo?

Evite forçar o encaixe e respeite o raio mínimo de curvatura especificado para instalação fixa ou aplicação flexível. Faça as conexões com o circuito desenergizado.

GLOSSÁRIO TÉCNICO

Codificação T

Identificação de configuração do conector M12 especificada para este cabo; deve corresponder à conexão do equipamento.

IP67

Grau de proteção declarado na ficha do produto; verifique as condições de montagem e uso aplicáveis. (Ref.: Grau de proteção)

PUR

Material indicado para o revestimento do cabo e para o corpo dos conectores. (Ref.: Material do revestimento)

Seção transversal

Área nominal da seção dos condutores, informada como 4 x 1,5 mm². (Ref.: Seção transversal do cabo)

Raio de flexão

Raio mínimo de curvatura especificado para instalação fixa ou aplicação flexível. (Ref.: Raio de flexão para instalação fixa; Raio de flexão em aplicação flexível)
