Cabo de Ligação IFM E12426 M12 Codificação T 2m

Pré-visualizar: E12426 IFM - Cabo de Ligação IFM Automação Industrial M12 T 2m PUR IP67

E12426 IFM - Cabo de Ligação IFM Automação Industrial M12 T 2m PUR IP67

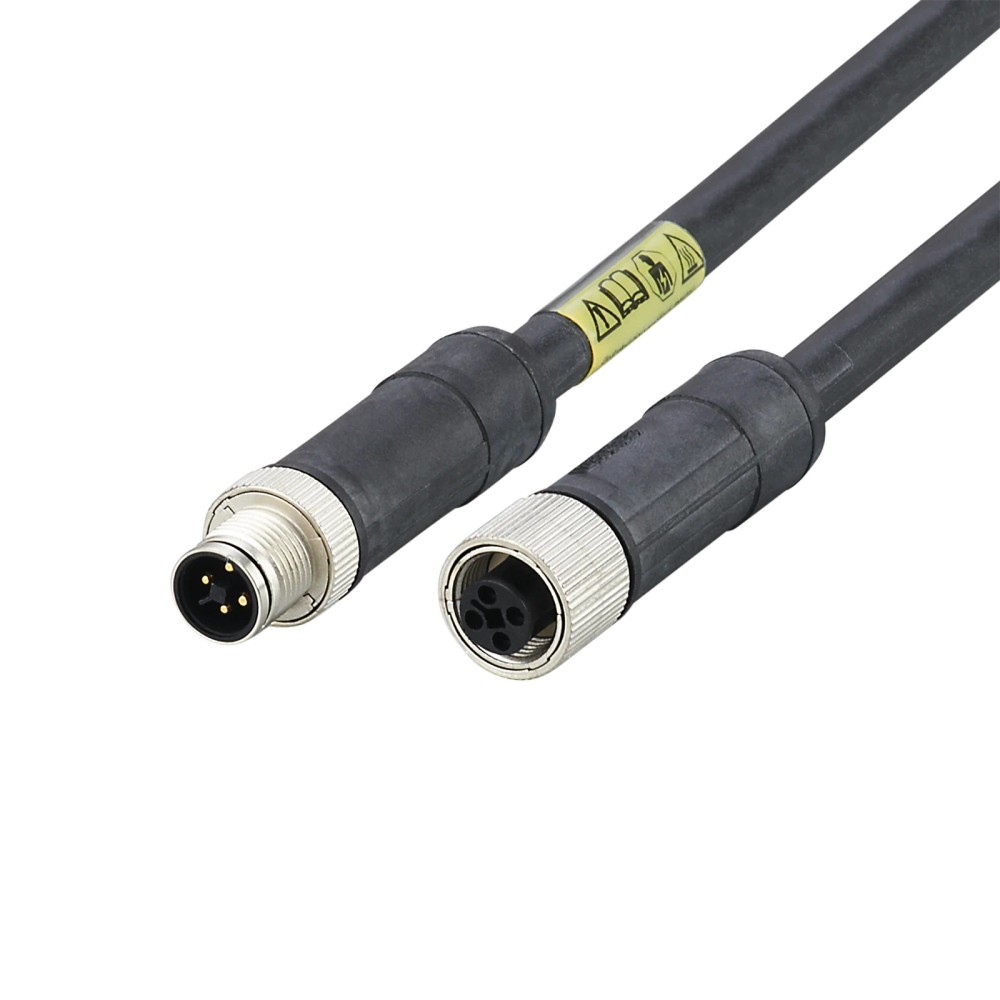

Imagem meramente ilustrativa

R$ 896,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12426
EAN: 4021179287692
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "E12426 IFM - Cabo de Ligação IFM Automação Industrial M12 T 2m PUR IP67"

Destaques do Produto

Comprimento

2 m

Conexão

M12 reto, macho e fêmea

Codificação

Seção transversal

4 x 1,5 mm²

Proteção

IP67

Capacidade de carga

12 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o E12426 IFM – Cabo de Ligação Industrial M12 T, 2 m, PUR, IP67

O IFM E12426 é um cabo de ligação de energia para aplicações industriais e de automação. Possui conectores M12 retos, macho e fêmea, com codificação T e quatro contatos. Tem comprimento de 2 m, revestimento em PUR e grau de proteção IP67. A ficha também informa capacidade de carga total de 12 A e tensão de operação inferior a 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

SKU	E12426
Tipo	Cabo de ligação de energia
Comprimento	2 m
Conexões	M12 reto, macho e fêmea
Codificação e contatos	T; 4 contatos dourados
Material do cabo	PUR, preto
Seção transversal	4 x 1,5 mm²
Proteção	IP67
Capacidade de carga total	12 A
Tensão de operação	< 60 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de energia em aplicações industriais e de automação que correspondam a M12 reto, codificação T, quatro contatos e aos limites elétricos informados.
Instalações que necessitem de cabo de 2 m, seção transversal de 4 x 1,5 mm² e proteção IP67 nas condições previstas pelo fabricante.
Aplicações com dobras e deslocamentos, respeitando os raios mínimos de curvatura e as condições de movimento especificadas.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não corresponder a M12 reto com codificação T e quatro contatos.
Não utilizar fora dos limites informados de tensão de operação (< 60 V DC) e capacidade de carga total (12 A).
Não considerar IP67 como indicação de proteção permanente contra qualquer condição de imersão; verificar as condições de montagem e uso no datasheet.

APLICAÇÕES E USO

Uso comprovado pela descrição do produto: ligação de energia em aplicações industriais e de automação industrial, desde que a conexão e os requisitos elétricos correspondam às especificações do cabo.
Para aplicações com movimento, a ficha informa velocidade máxima de 3 m/s sob percurso horizontal de 5 m e aceleração máxima de 5 m/s²; confirme também o raio mínimo de flexão aplicável.
A ficha informa temperatura ambiente de -25...85 °C e grau de proteção IP67; não extrapole esses dados para condições de montagem ou exposição não descritas.

COMO ESCOLHER

Antes de comprar o E12426 IFM – Cabo de Ligação Industrial M12 T, 2 m, PUR, IP67, verifique estes pontos:

Escolha o E12426 quando

A instalação exigir cabo de energia de 2 m, conectores M12 retos macho e fêmea com codificação T, quatro contatos e condutores de 4 x 1,5 mm², respeitando os limites elétricos e ambientais especificados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, geometria de conector, codificação, número de contatos ou seção transversal. Confirme a pinagem e os requisitos elétricos do equipamento no datasheet antes de conectar.

Considere o percurso do cabo

Para instalação fixa, o raio mínimo informado é 5 vezes o diâmetro do cabo; em aplicação flexível, é 10 vezes o diâmetro. A ficha também informa tolerância a dobras e deslocamentos e mais de 4 milhões de ciclos de curvatura.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado na ficha do produto.
Modelo / SKU	E12426	Código de identificação do produto.
Tipo de produto	Cabo de ligação de energia	Aplicações industriais e de automação industrial, conforme descrição.
GTIN	4021179287692	Identificador comercial informado na ficha.
Part number	E12426	Código do produto indicado nos dados primários do anúncio.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 60 V DC	Limite de operação informado pelo fabricante.
Capacidade de carga total	12 A	Capacidade de carga total especificada para o cabo.
Seção transversal	4 x 1,5 mm²	Configuração informada para os condutores.
Codificação	T	Codificação dos conectores M12; confirmar correspondência com o equipamento conectado.
Contatos	4, dourados; banhados a ouro	Características dos contatos indicadas para conector e soquete.

Conexões
Conector	1 x M12, reto, codificação T, 4 contatos	Conexão elétrica do lado do conector.
Soquete	1 x M12, reto, codificação T, 4 contatos	Conexão elétrica do lado do soquete.
Gênero dos conectores	Macho e fêmea	Configuração indicada nos dados do anúncio.
Material do corpo	PUR	Material do corpo informado para as conexões.
Material do bloqueio	Zinco moldado sob pressão, niquelado	Material e acabamento especificados para o bloqueio.

Cabo e propriedades mecânicas
Comprimento	2 m	Comprimento do cabo fornecido.
Material e cor do cabo	PUR, preto	Material e cor indicados para o cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica informada na ficha; observar os limites de curvatura e movimento.
Ciclos de curvatura	> 4 milhões	Valor informado para ciclos de curvatura.
Raio de flexão para instalação fixa	Mín. 5 x o diâmetro do cabo	Raio mínimo especificado para instalação fixa.
Raio de flexão em aplicação flexível	Mín. 10 x o diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Velocidade de movimento	Máx. 3 m/s	Condição indicada com percurso horizontal de 5 m e aceleração máxima de 5 m/s².
Dimensões	15,4 x 15,4 x 54,8 mm	Dimensões informadas na ficha; consultar o desenho dimensional para referência visual.
Peso	258 g	Peso informado no conjunto de dados do produto.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção informado; a montagem e as condições de uso devem seguir o datasheet.
Temperatura ambiente	-25...85 °C	Faixa de temperatura ambiente especificada.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo de energia com conector e soquete M12 retos, ambos com codificação T e quatro contatos dourados. Seção transversal de 4 x 1,5 mm²; capacidade de carga total de 12 A; tensão de operação inferior a 60 V DC. A pinagem específica deve ser confirmada no datasheet e nos requisitos do equipamento conectado.

Processo Não aplicável: trata-se de um cabo elétrico com conexões M12, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexão M12 reta, codificação T, quatro contatos e requisitos elétricos dentro dos limites do cabo	✓	A configuração indicada corresponde às conexões e aos dados elétricos informados na ficha; confirme a pinagem do equipamento.
Circuito que exceda 12 A de capacidade de carga total ou opere a 60 V DC ou mais	✗	Os limites informados são 12 A e tensão de operação inferior a 60 V DC.
Equipamento cuja conexão exija outra codificação ou geometria que não seja M12 reta	✗	A ficha especifica conectores M12 retos com codificação T; não informa compatibilidade mecânica com outras configurações.
Instalação que exija comunicação ou protocolo específico	✗	A ficha descreve um cabo de energia e não especifica protocolo de comunicação.
Instalação com dobras e deslocamentos dentro das condições de flexão indicadas	✓	A ficha informa tolerância a dobras e deslocamentos, mais de 4 milhões de ciclos de curvatura e raios mínimos distintos para instalação fixa e aplicação flexível.

INSTALAÇÃO

Como instalar o E12426 IFM – Cabo de Ligação Industrial M12 T, 2 m, PUR, IP67

Confirme que os conectores requeridos pelo equipamento são M12 retos, codificação T e quatro contatos; confira a pinagem no datasheet.
Verifique que a tensão de operação e a carga do circuito respeitam os limites informados para o cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe os conectores antes do acoplamento e fixe-os sem forçar ou torcer o cabo.
Em instalação fixa, respeite o raio mínimo de curvatura de 5 vezes o diâmetro do cabo; em aplicação flexível, use no mínimo 10 vezes o diâmetro.
Após a montagem, confira o acoplamento, o percurso do cabo e as condições de proteção requeridas pela aplicação.

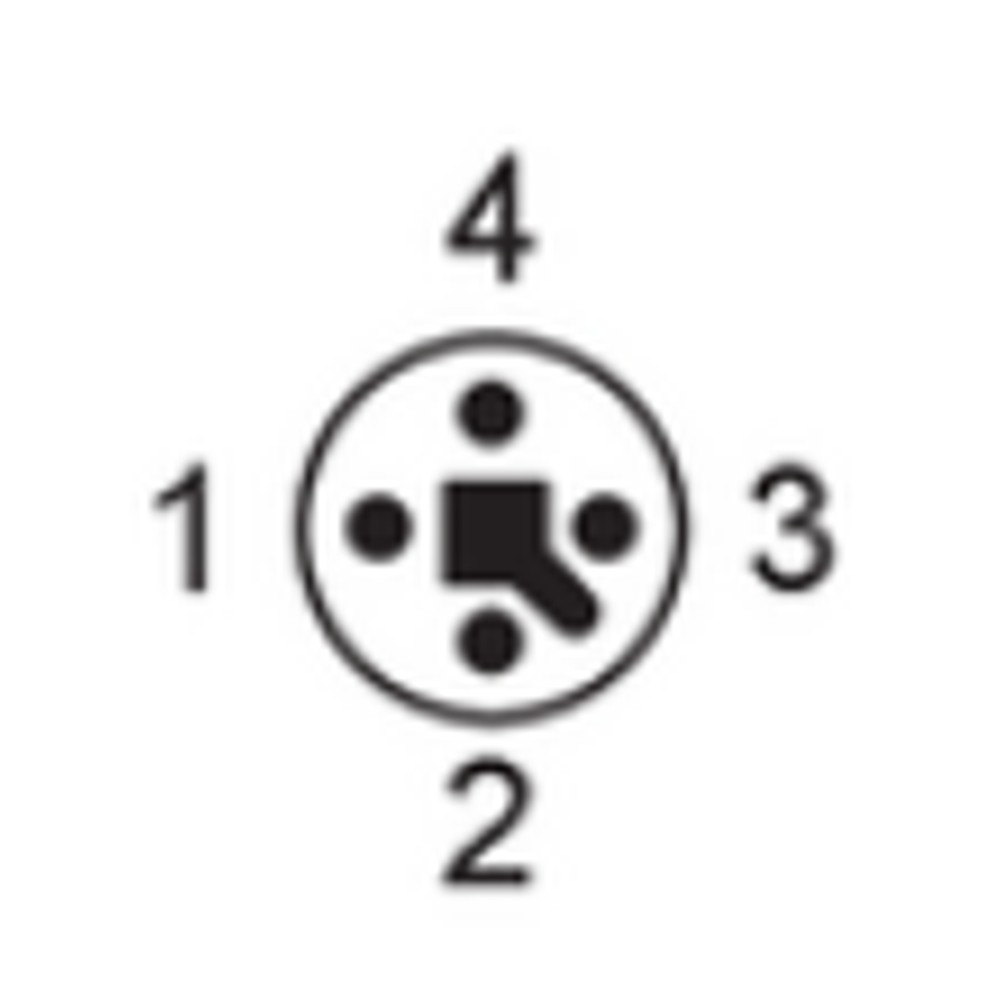

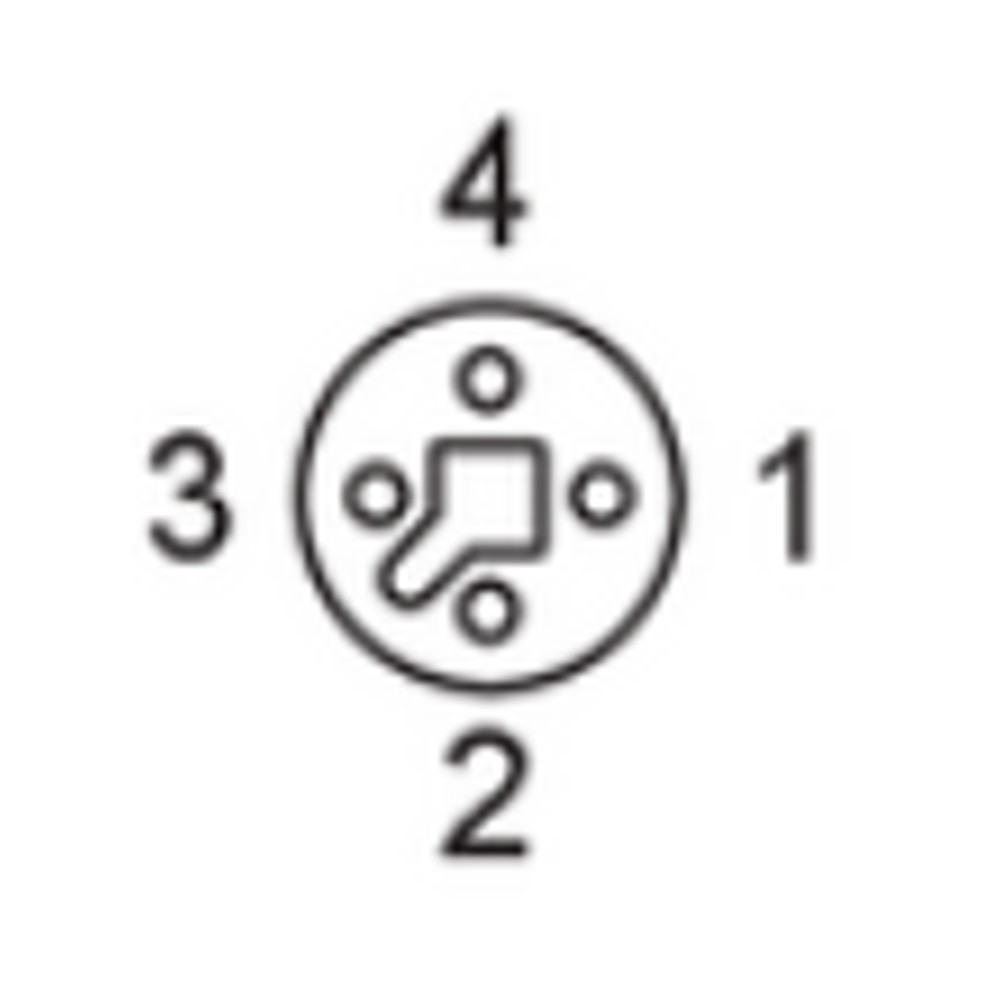

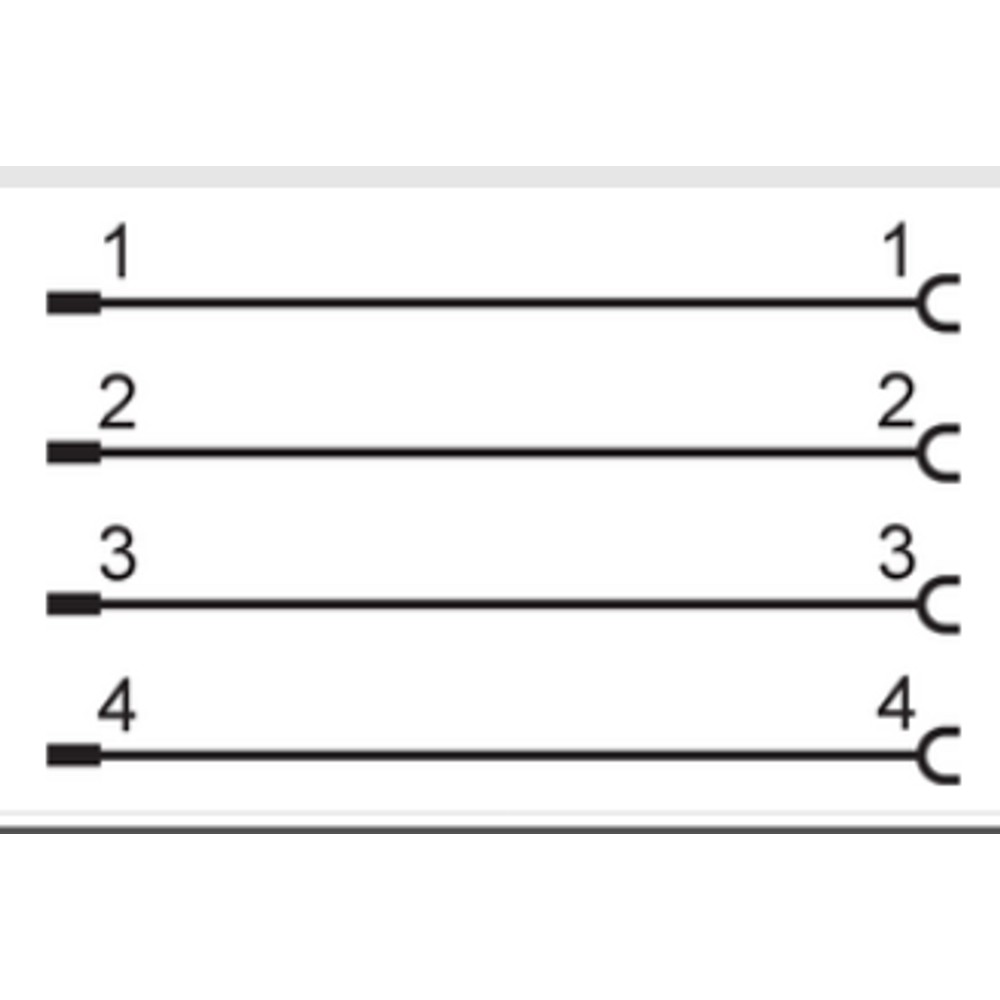

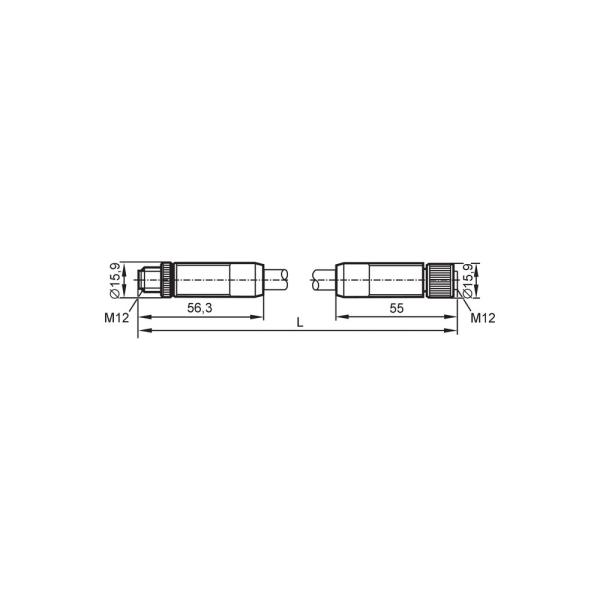

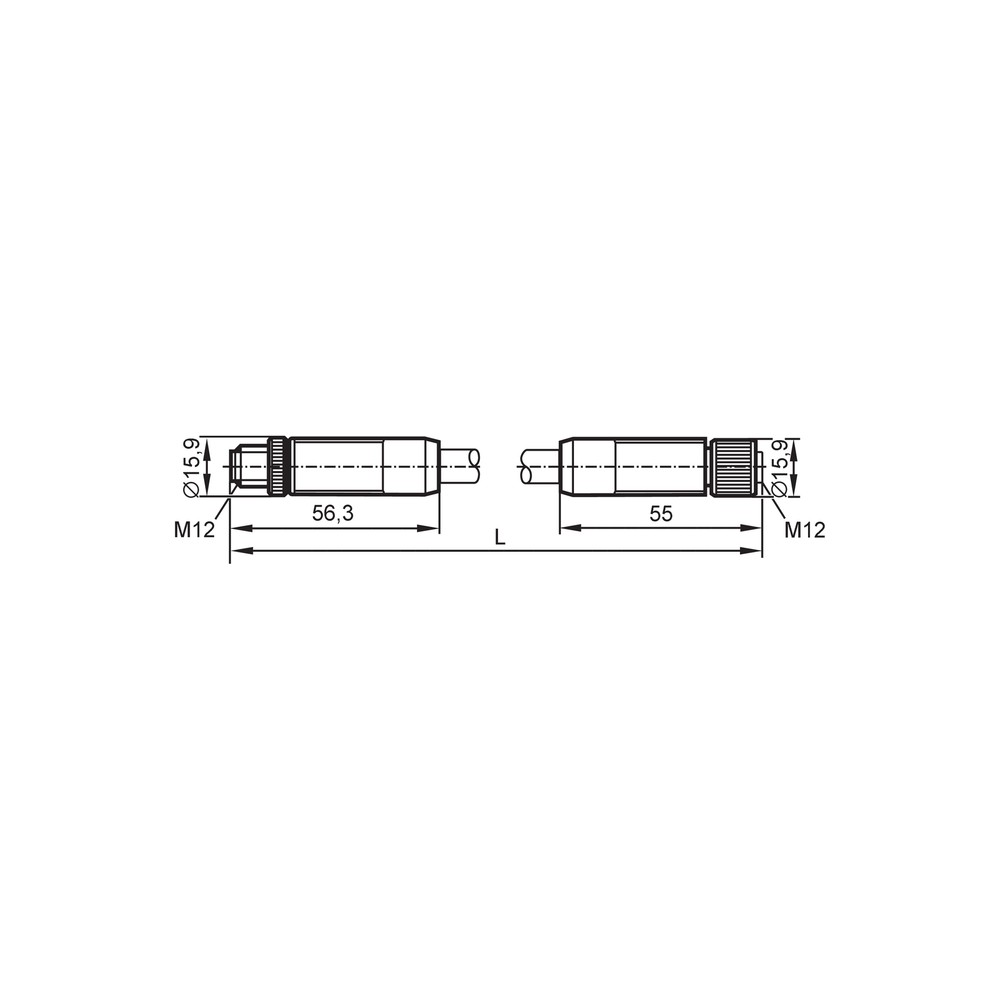

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não recebe alimentação.	Conector não totalmente acoplado, pinagem incompatível ou circuito fora dos limites elétricos do cabo.	Desenergize o circuito, confira o acoplamento e compare a pinagem e os requisitos elétricos com o datasheet e a documentação do equipamento.
Interrupção intermitente durante movimento do cabo.	Curvatura abaixo do raio mínimo especificado ou percurso de movimento fora das condições indicadas.	Inspecione o percurso e meça o raio de curvatura; compare com os mínimos de 5 vezes o diâmetro em instalação fixa e 10 vezes em aplicação flexível.
Conexão não acopla corretamente ao equipamento.	Incompatibilidade de codificação, geometria ou configuração M12.	Verifique se os dois lados exigem M12 reto, codificação T e quatro contatos antes de tentar novamente; não force o acoplamento.
A proteção esperada contra ingresso não é obtida após a montagem.	Acoplamento incompleto ou condições de instalação diferentes das previstas para o grau IP67.	Inspecione o assentamento e o bloqueio dos conectores e consulte o datasheet para as condições de montagem e uso aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E12426 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12426 e para que serve?

É um cabo de ligação de energia para aplicações industriais e de automação. Conecta por M12 reto, codificação T, com quatro contatos.

Quais são os limites elétricos e a seção dos condutores?

A ficha informa capacidade de carga total de 12 A, tensão de operação inferior a 60 V DC e seção transversal de 4 x 1,5 mm². Confirme também os requisitos do equipamento conectado.

O cabo serve para conectores M12 com outra codificação ou geometria?

A ficha especifica M12 reto com codificação T. Não há informação que confirme compatibilidade com outras codificações ou geometrias; confira a conexão do equipamento antes da compra.

Posso usar este cabo em circuito acima de 60 V DC ou 12 A?

Não com base nos limites informados: a tensão de operação é inferior a 60 V DC e a capacidade de carga total é 12 A. Para outros requisitos, selecione um cabo cuja ficha cubra esses valores.

O cabo chegou, mas o equipamento não liga. O que verifico antes de trocar?

Confira se os conectores estão totalmente acoplados e se a pinagem, a codificação e os requisitos elétricos correspondem ao equipamento. Faça a verificação com o circuito desenergizado e consulte o datasheet.

A alimentação falha quando o cabo se movimenta; o que pode causar isso?

Uma causa possível é curvatura abaixo do raio mínimo ou dano no cabo por esforço mecânico. Inspecione o percurso e compare o raio com os limites especificados antes de substituir o componente.

Este produto é um kit com acessórios ou um cabo avulso?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Portanto, não há acessórios especificados como parte do fornecimento.

Como escolher entre este modelo e outro cabo M12?

Escolha o E12426 quando comprimento de 2 m, conectores retos M12 com codificação T, quatro contatos e seção de 4 x 1,5 mm² atenderem ao projeto. Se algum desses requisitos mudar, compare as fichas dos modelos correspondentes.

Que cuidados devo ter ao instalar o cabo em um percurso com movimento?

Respeite o raio mínimo de 10 vezes o diâmetro do cabo em aplicação flexível. A velocidade máxima indicada é 3 m/s nas condições de percurso horizontal de 5 m e aceleração máxima de 5 m/s².

Como confirmar a pinagem antes de energizar a ligação?

Consulte o datasheet do E12426 e a documentação do equipamento conectado para confirmar a correspondência dos contatos. Não infira a pinagem apenas pela codificação do conector.

GLOSSÁRIO TÉCNICO

Codificação T

Identificação da configuração do conector M12 especificada para este cabo; confirme que corresponde à conexão do equipamento. (Ref.: codificação T)

IP67

Grau de proteção declarado para o produto; as condições efetivas dependem da montagem e do uso indicados pelo fabricante. (Ref.: grau de proteção IP67)

Seção transversal

Área nominal indicada para os condutores, relacionada à configuração elétrica do cabo. (Ref.: 4 x 1,5 mm²)

Raio de flexão

Raio mínimo permitido para curvar o cabo, especificado de forma diferente para instalação fixa e aplicação flexível. (Ref.: mín. 5 x diâmetro em instalação fixa; mín. 10 x em aplicação flexível)

Ciclos de curvatura

Quantidade de ciclos de curvatura informada na ficha para o cabo. (Ref.: > 4 milhões)
