Cabo Ethernet IFM 20m M12 Codificação D Blindado

Pré-visualizar: E12424 IFM - Cabo Ethernet IFM Automação Industrial 20m M12 Codificação D Blindado

E12424 IFM - Cabo Ethernet IFM Automação Industrial 20m M12 Codificação D Blindado

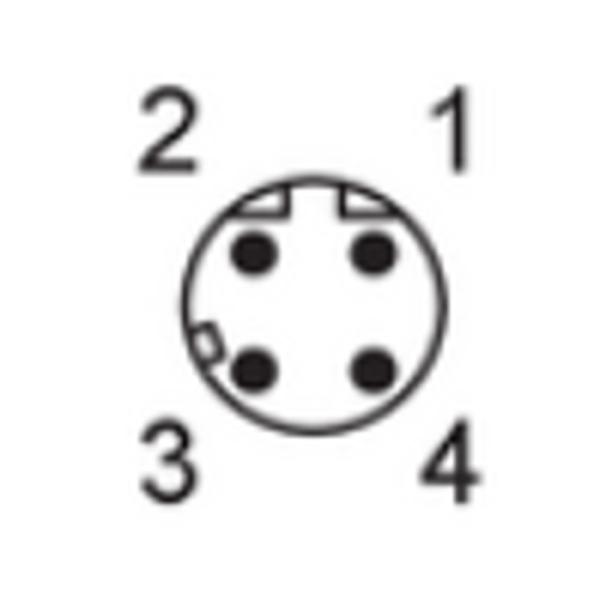

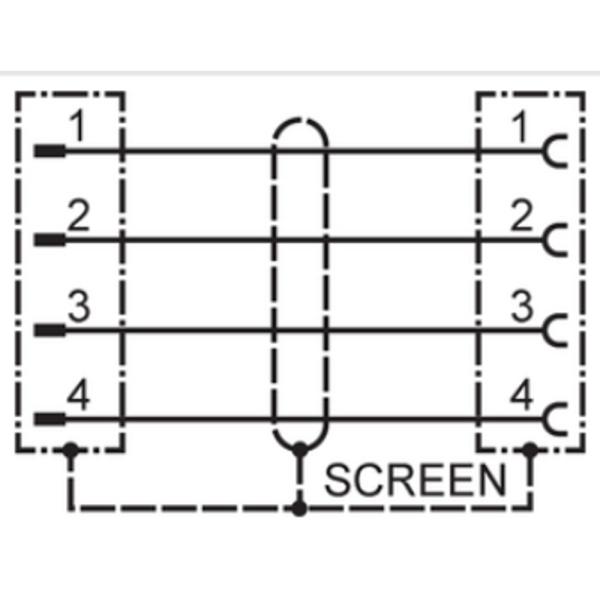

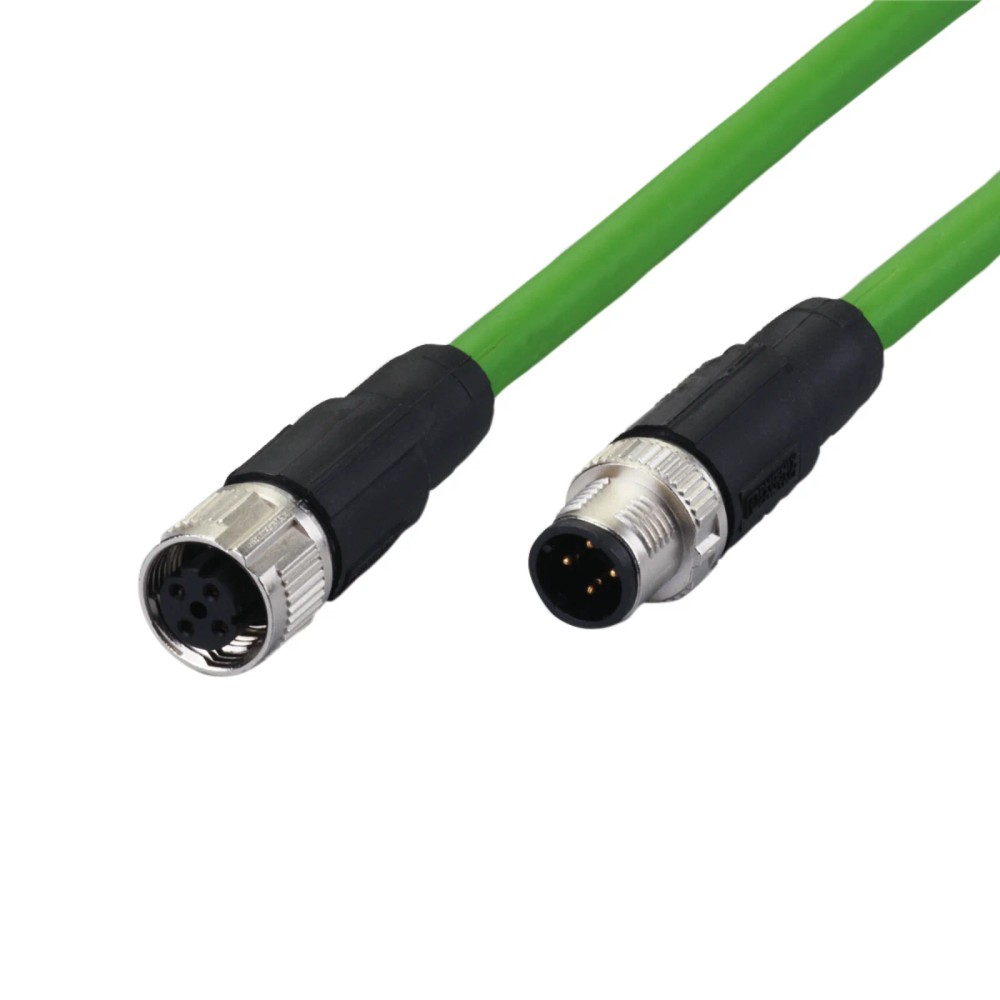

Imagem meramente ilustrativa

R$ 1.553,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12424
EAN: 4021179287678
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "E12424 IFM - Cabo Ethernet IFM Automação Industrial 20m M12 Codificação D Blindado"

Destaques do Produto

Comprimento

20 m

Codificação do conector

M12, codificação D

Blindagem

Cabo blindado

Grau de proteção

IP 65; IP 67

Condições ambientais

-25...70 °C

Limites elétricos

48 V AC / 60 V DC; capacidade de carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet IFM E12424, 20 m, M12 reto, codificação D, blindado

O IFM E12424 é um cabo de ligação Ethernet de 20 m para aplicações industriais e automação industrial. Possui conector M12 reto com codificação D e cabo blindado PROFINET. Conta com contatos dourados, grau de proteção IP 65 e IP 67 e faixa de temperatura ambiente de -25 a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12424
Tipo	Cabo de ligação Ethernet; cabo blindado PROFINET
Comprimento do cabo	20 m
Conexão	1 conector M12 reto, codificação D, 4 contatos dourados
Proteção	IP 65; IP 67
Temperatura ambiente	-25...70 °C
Tensão de operação	48 V AC / 60 V DC
Capacidade de carga total	4 A
Cabo	PVC verde, Ø 6,5 mm; 4 x 0,34 mm² (7 x Ø 0,25 mm)
Material e torque de bloqueio	Corpo do conector em TPU; bloqueio em zinco moldado sob pressão, niquelado; torque máximo 0,4 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação Ethernet industrial em aplicações industriais e de automação, quando a conexão requerida for M12 reto com codificação D e o comprimento necessário for 20 m.
Instalações que requeiram cabo blindado PROFINET e operação dentro da faixa de temperatura e dos limites elétricos informados.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir codificação de conector diferente de D, pois a codificação indicada para este cabo é D.
Não selecione para uma instalação que exija comprimento diferente de 20 m ou condições de operação fora dos limites informados sem validar outra solução com o fabricante.

APLICAÇÕES E USO

Aplicação declarada: cabeamento para aplicações industriais e de automação industrial, com conexão Ethernet e cabo identificado como PROFINET.
Pode ser considerado em uma ligação entre equipamentos compatíveis com conexão M12 codificada D, quando o trajeto requer 20 m; confirme pinagem e requisitos de rede nos datasheets dos equipamentos conectados.
A utilização deve respeitar a faixa de temperatura ambiente de -25 a 70 °C e os valores elétricos indicados. A ficha não especifica modelos de equipamentos compatíveis nem condições de instalação detalhadas.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet IFM E12424, 20 m, M12 reto, codificação D, blindado, verifique estes pontos:

Escolha o E12424

Quando o projeto exigir um cabo de ligação Ethernet industrial de 20 m, com conector M12 reto codificado D, cabo blindado PROFINET e operação entre -25 e 70 °C, respeitando 48 V AC / 60 V DC e capacidade de carga total de 4 A.

Avalie outra configuração

Procure outra versão se o equipamento conectado exigir codificação M12 diferente, outro comprimento ou limites ambientais ou elétricos diferentes. Confirme o padrão de conexão requerido nos dispositivos e no datasheet antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação informada para o produto.
Modelo	E12424	Código do produto e SKU.
Tipo de produto	Cabo de ligação Ethernet; cabo com conector	Classificação informada para o item.
Aplicação	Aplicações industriais / automação industrial	Uso declarado na ficha.
Protocolo/categoria de cabo	PROFINET	Identificação indicada nos dados da conexão do cabo.

Dados elétricos
Tensão de operação	48 V AC / 60 V DC	Valores de operação informados na ficha.
Capacidade de carga total	4 A	Limite de capacidade de carga indicado para o conjunto.
Classe de proteção	III	Classificação de proteção declarada.

Conexões e cabeamento

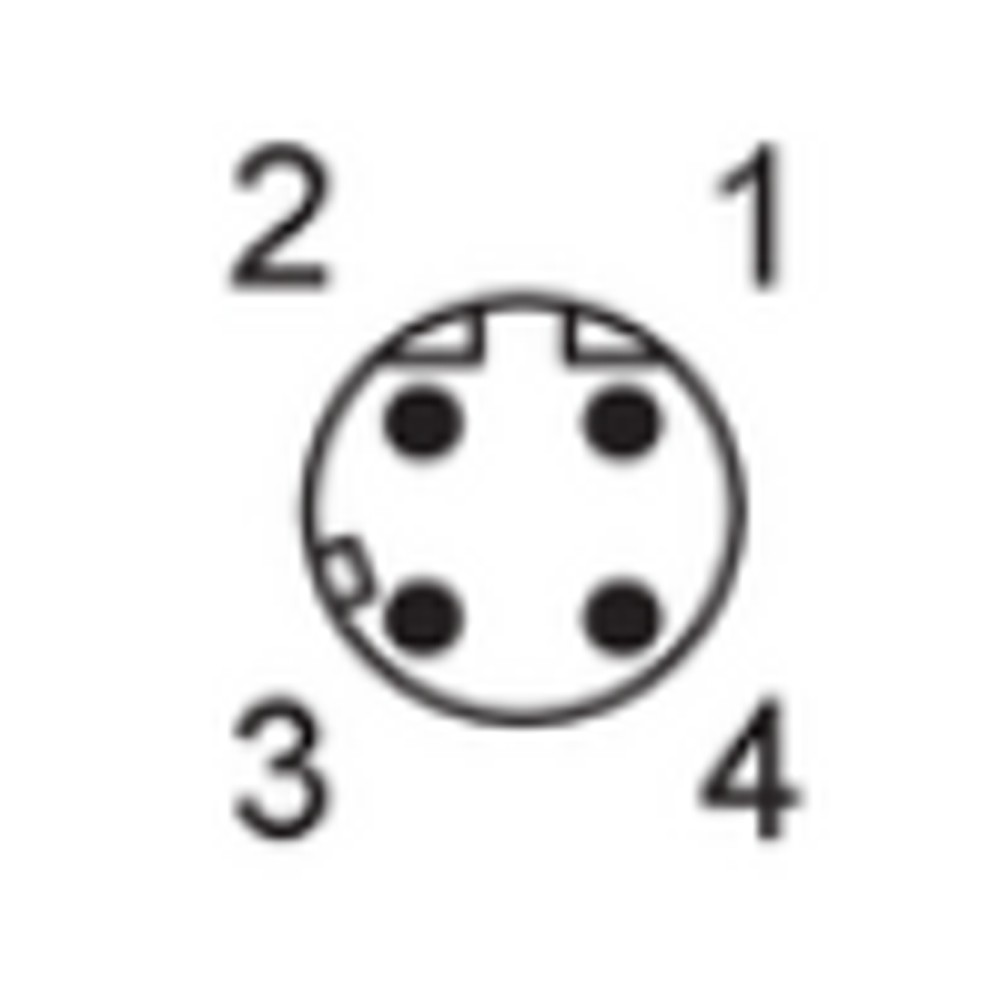

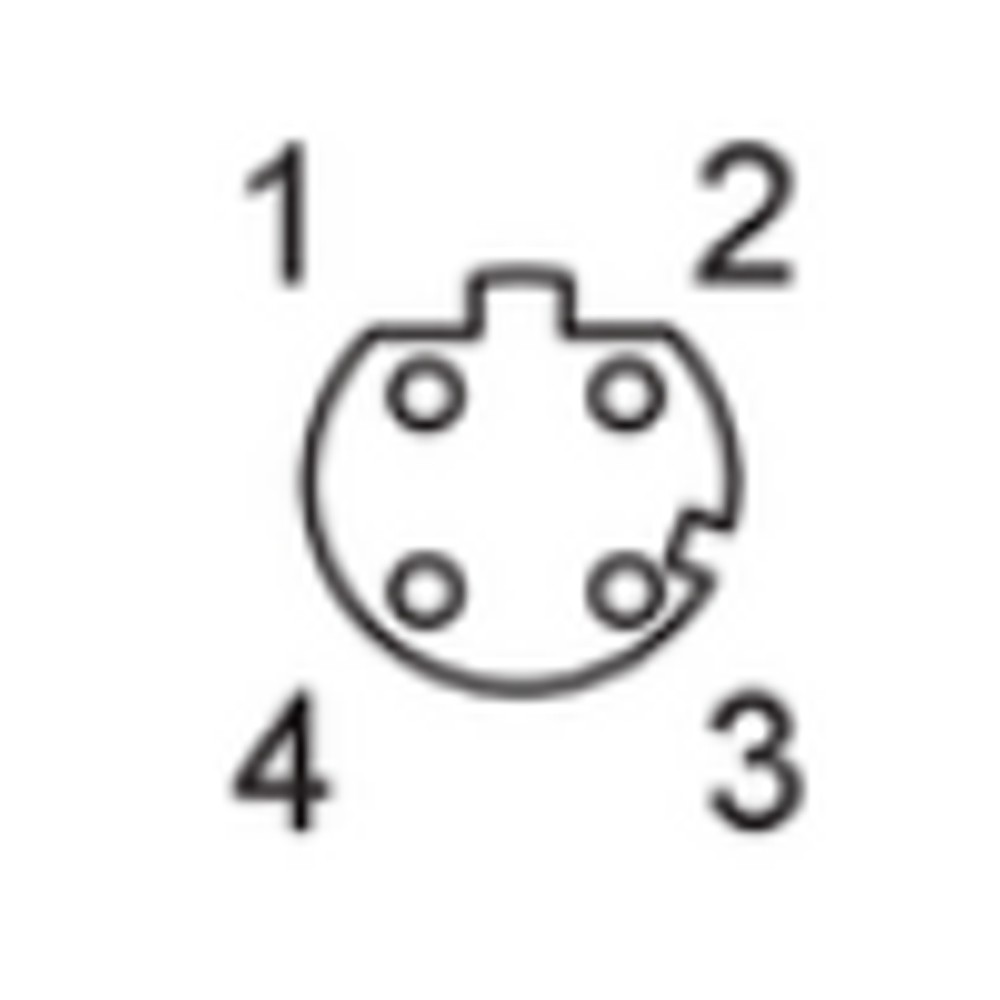

Conector	1 x M12 reto; codificação D; 4 contatos dourados	Características da conexão elétrica do conector.
Material do corpo do conector	TPU, preto	Material e cor declarados para o corpo do conector.
Material do bloqueio/porca	Zinco moldado sob pressão, niquelado	Material do bloqueio indicado para o conector.
Torque máximo de aperto	0,4 Nm	Limite máximo de aperto informado para a conexão.
Cabo	20 m; PVC verde; Ø 6,5 mm; blindado; 4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção e dimensões declaradas para o cabo.
Blindagem	Blindagem aplicada	Característica declarada para o cabo de conexão.
Contatos	Banhados a ouro	Característica especial indicada na ficha.

Condições ambientais e proteção
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; condições específicas de ensaio e montagem devem ser consultadas no datasheet.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.

Dados mecânicos e materiais
Material do invólucro	TPU	Material informado para o invólucro.
Revestimento do cabo	PVC	Material declarado para o revestimento externo do cabo.
Peso	1342 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Ethernet industrial; cabo indicado como PROFINET.

• Conector M12 com codificação D. A compatibilidade depende de o equipamento correspondente possuir conexão M12 codificada D; a ficha não identifica modelos específicos de dispositivos.

Conexões

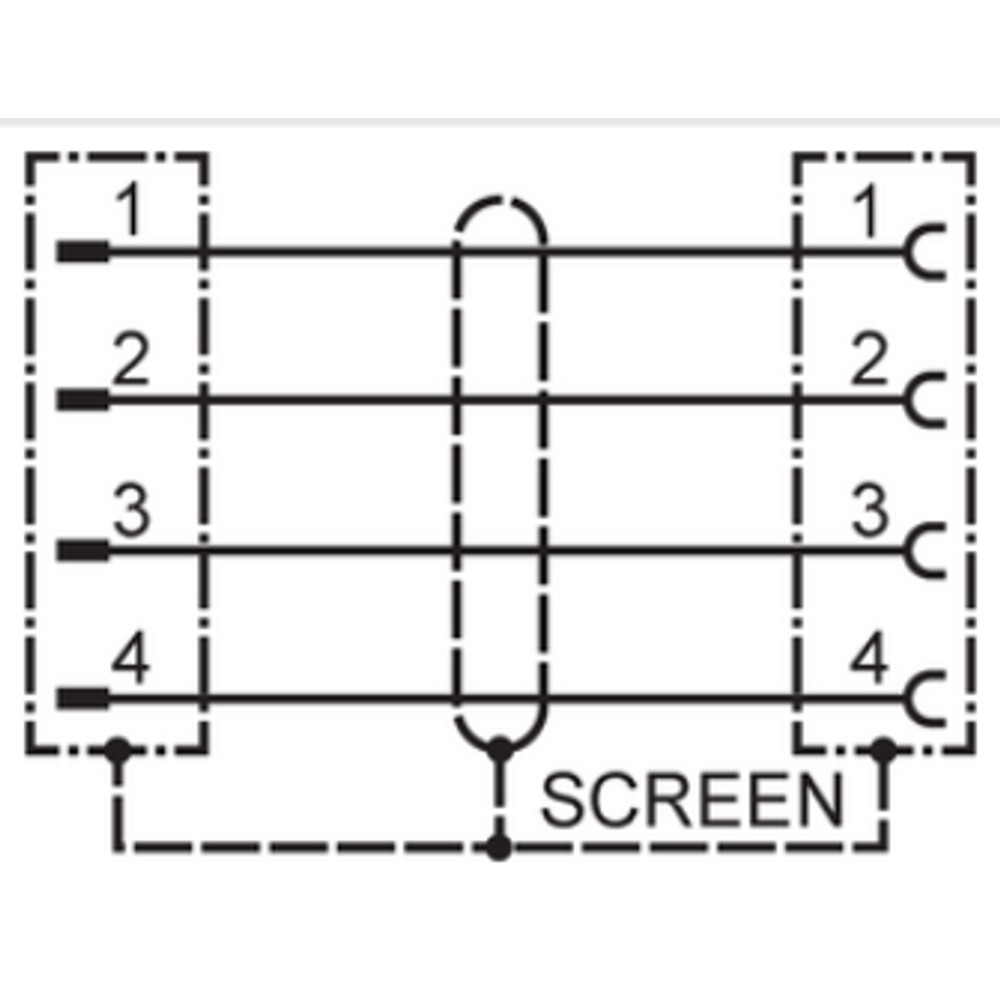

Elétrica Cabo blindado de 20 m, PVC verde, Ø 6,5 mm, 4 x 0,34 mm² (7 x Ø 0,25 mm). Conector M12 reto, codificação D, 4 contatos dourados. Tensão de operação: 48 V AC / 60 V DC; capacidade de carga total: 4 A. Confirmar a pinagem exigida pelo equipamento no datasheet.

Processo Não aplicável: trata-se de um cabo de ligação Ethernet, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexão Ethernet M12 codificada D e instalação que requer 20 m de cabo blindado	✓	Corresponde ao tipo, à codificação e ao comprimento indicados para o E12424; confirmar também a pinagem e os limites elétricos.
Equipamento com conexão M12 de codificação diferente de D	✗	A codificação física especificada para o conector do E12424 é D.
Aplicação com temperatura ambiente entre -25 e 70 °C e requisitos elétricos dentro dos valores especificados	✓	A faixa ambiental e os limites elétricos estão dentro dos dados informados para o produto.
Aplicação que exige comprimento diferente de 20 m	✗	O comprimento especificado para este SKU é 20 m; a ficha não informa outra configuração.
Aplicação que exige conexão de processo	✗	O produto é um cabo de ligação Ethernet, não um componente de conexão de processo.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet IFM E12424, 20 m, M12 reto, codificação D, blindado

Confirme nos datasheets dos equipamentos que as conexões são M12 com codificação D e que a pinagem requerida corresponde ao cabo.
Verifique se o comprimento de 20 m atende ao trajeto e se o ambiente permanece dentro da faixa de temperatura indicada.
Desenergize os equipamentos antes de conectar o cabo, seguindo os procedimentos de segurança da instalação.
Inspecione conector, cabo e blindagem antes da montagem; não utilize o produto se houver danos visíveis.
Alinhe a codificação do conector com a tomada correspondente e acople sem forçar os contatos.
Aperte o bloqueio sem exceder o torque máximo de 0,4 Nm e valide a comunicação conforme os procedimentos do equipamento.

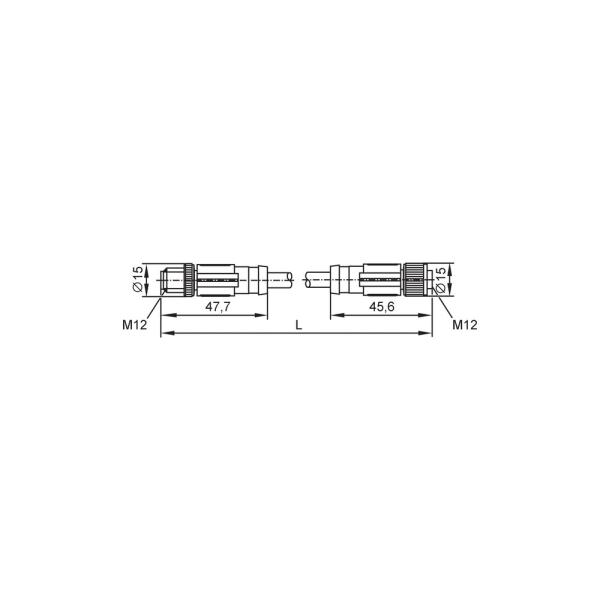

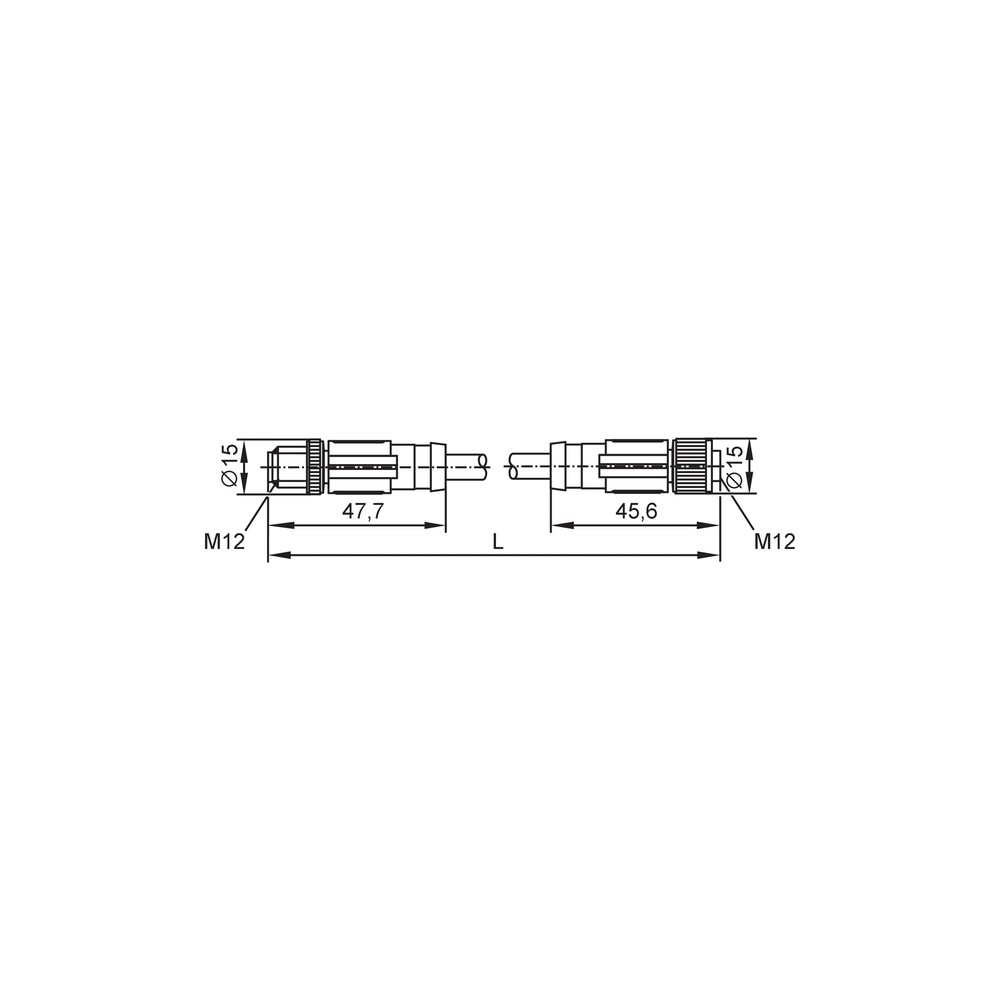

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação Ethernet após a conexão.	Conector não totalmente acoplado, codificação incompatível ou pinagem não correspondente ao equipamento.	Confirme a codificação D em ambas as interfaces, o encaixe do conector e a pinagem nos datasheets dos dispositivos.
Comunicação intermitente durante a operação.	Conexão frouxa ou dano no cabo, conector ou blindagem.	Inspecione o percurso e os conectores, verifique o acoplamento e procure danos visíveis; compare a montagem com as instruções do fabricante.
Conector não encaixa na tomada do equipamento.	A tomada pode ter codificação M12 diferente da codificação D deste cabo.	Confira a marcação/codificação da tomada e compare com a especificação do cabo antes de tentar acoplar.
A conexão apresenta falha após a montagem em ambiente exposto.	Acoplamento ou montagem que não preserva as condições de proteção declaradas, ou uso fora da faixa ambiental especificada.	Verifique o assentamento do conector, o estado das superfícies de acoplamento e se a temperatura ambiente está entre -25 e 70 °C; consulte o datasheet para as condições de proteção.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM E12424 (PDF) (Datasheet) Desenho em escala IFM E12424 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM E12424 e para que serve?

É um cabo de ligação Ethernet para aplicações industriais e de automação. A ficha identifica o cabo como PROFINET e especifica conector M12 reto com codificação D.

Quais são as conexões e características principais do E12424?

Ele tem conector M12 reto, codificação D, com 4 contatos dourados, e cabo blindado de 20 m. A conexão do equipamento deve corresponder à codificação e à pinagem exigidas.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Este cabo serve para equipamento com tomada M12 codificada A?

A ficha especifica codificação D para o conector do E12424. Portanto, não é a conexão correspondente a uma tomada codificada A.

Posso usar este cabo se a temperatura ambiente ultrapassar 70 °C?

A faixa informada é de -25 a 70 °C. A ficha não valida operação fora desses limites.

O cabo está conectado, mas não há comunicação; o que devo verificar antes de substituí-lo?

Confirme o encaixe, a codificação M12 D e a correspondência da pinagem com os equipamentos. Verifique também o estado do cabo e consulte os datasheets dos dispositivos.

A comunicação cai de forma intermitente; qual pode ser a causa?

Uma conexão frouxa ou dano no cabo, conector ou blindagem pode causar falhas. Inspecione o conjunto e confirme o acoplamento antes de trocar o cabo.

Quando devo escolher o E12424 em vez de outra versão de cabo?

Escolha-o quando o projeto exigir 20 m, conexão M12 codificada D e cabo blindado identificado como PROFINET. Para outra codificação ou comprimento, verifique uma versão que corresponda aos requisitos do equipamento.

Como devo conectar e apertar o conector?

Alinhe a codificação antes de acoplar, não force o conector e não exceda o torque máximo de 0,4 Nm. Consulte o datasheet para instruções completas de montagem.

É necessário algum acessório para a instalação?

A ficha não lista acessórios incluídos nem especifica ferramentas de instalação. Consulte o datasheet e as instruções dos equipamentos conectados para os requisitos da montagem.
