Soquete de Instalação IFM E12408 M16 M12 5 Pinos

Pré-visualizar: E12408 IFM - Soquete de Instalação IFM M16 Automação Industrial M12 5 Pinos Cabo 0,5m IP68

E12408 IFM - Soquete de Instalação IFM M16 Automação Industrial M12 5 Pinos Cabo 0,5m IP68

Imagem meramente ilustrativa

R$ 131,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12408
EAN: 4021179284226
NCM do produto: 85369090

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "E12408 IFM - Soquete de Instalação IFM M16 Automação Industrial M12 5 Pinos Cabo 0,5m IP68"

Destaques do Produto

Tipo de Conexão

M12 Reto

Rosca de Fixação

M16

Pinos

Comprimento

0,5 m

Material

Zinco Niquelado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete de Instalação IFM E12408 M16 para M12 5 Pinos

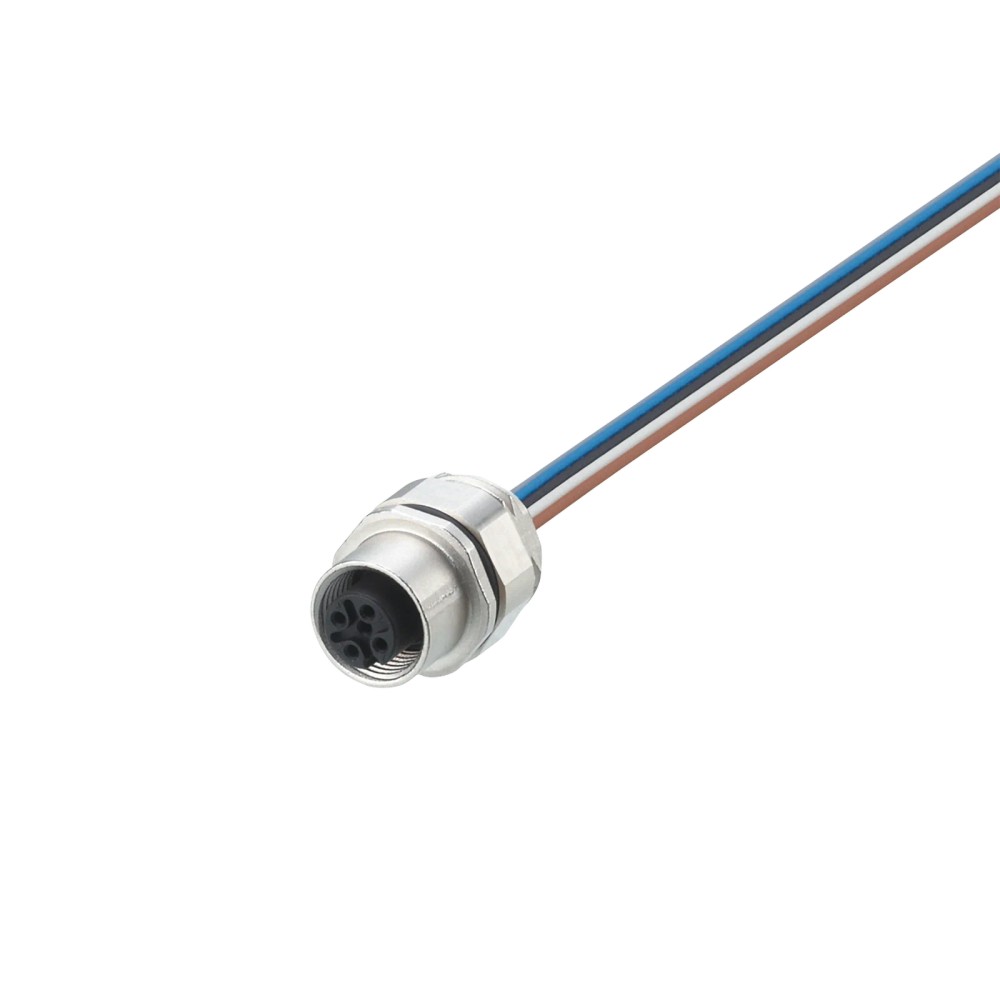

O soquete de instalação IFM E12408 é uma solução de interface para painéis industriais, permitindo a conexão externa de dispositivos M12 através de uma montagem M16. Com cabo integrado de 0,5m e vedação IP68, é ideal para conectar sensores e atuadores de 5 pinos. Suporta tensões até 125V AC/DC com construção robusta em zinco niquelado.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	E12408
Rosca de instalação	M16
Conexão elétrica	M12, 5 pinos, reto
Grau de proteção	IP 68
Material	Zinco niquelado
Tensão de operação	< 125 V AC/DC
Comprimento do cabo	0,5 m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem em painéis de automação industrial (furação M16).
Interface entre cabos internos de painel e periféricos externos M12.
Ambientes industriais padrão com necessidade de proteção IP68.

⚠ Considere outro se precisa de:

Ambientes com temperatura superior a 85 °C.
Aplicações que exijam resistência à corrosão superior ao zinco niquelado (ex: ambientes salinos agressivos).
Conexões que exijam codificação diferente de A (ex: B, D, X).

APLICAÇÕES E USO

Montagem em gabinetes de automação para entrada de cabos de sensores.
Interface de máquinas industriais para conexão rápida de componentes M12.
Distribuição de I/O em máquinas que exigem vedação contra líquidos e poeira.
Sistemas de controle que utilizam padrão de codificação A.

COMO ESCOLHER

Antes de comprar o Soquete de Instalação IFM E12408 M16 para M12 5 Pinos, verifique estes pontos:

Quando utilizar este soquete

Escolha este componente quando houver necessidade de uma porta de conexão fixa (Bulkhead) em chapas de metal ou plástico para permitir a entrada de sinais M12 em um gabinete de automação.

Limitações técnicas

Não utilize este produto se a aplicação demandar proteção química superior à oferecida pelo zinco niquelado, ou se o comprimento de cabo fixo (0,5m) for insuficiente para a topologia interna do painel.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de produto	Soquete de instalação	Componente para transição de conexão em painel.
Rosca de instalação	M16	Dimensão do furo necessário para montagem do soquete.

Dados Elétricos
Tensão de operação	< 125 V AC/DC	Limite de isolação elétrica do conector.
Quantidade de contatos	5	Número de polos para transmissão de sinal/potência.
Codificação	A	Padrão de encaixe mecânico para dispositivos.

Conexão
Material do cabo	PVC	Material isolante padrão para ambientes industriais.
Comprimento do cabo	0,5 m	Extensão do condutor integrado.

Condições Ambientais
Grau de proteção	IP 68	Proteção contra poeira e submersão.
Temperatura ambiente	-25...85 °C	Faixa de operação térmica permitida.

COMPATIBILIDADE

Comunicação

• Padrão M12 A-coded

• Sensores digitais/analógicos padrão

• Atuadores de campo padrão

Conexões

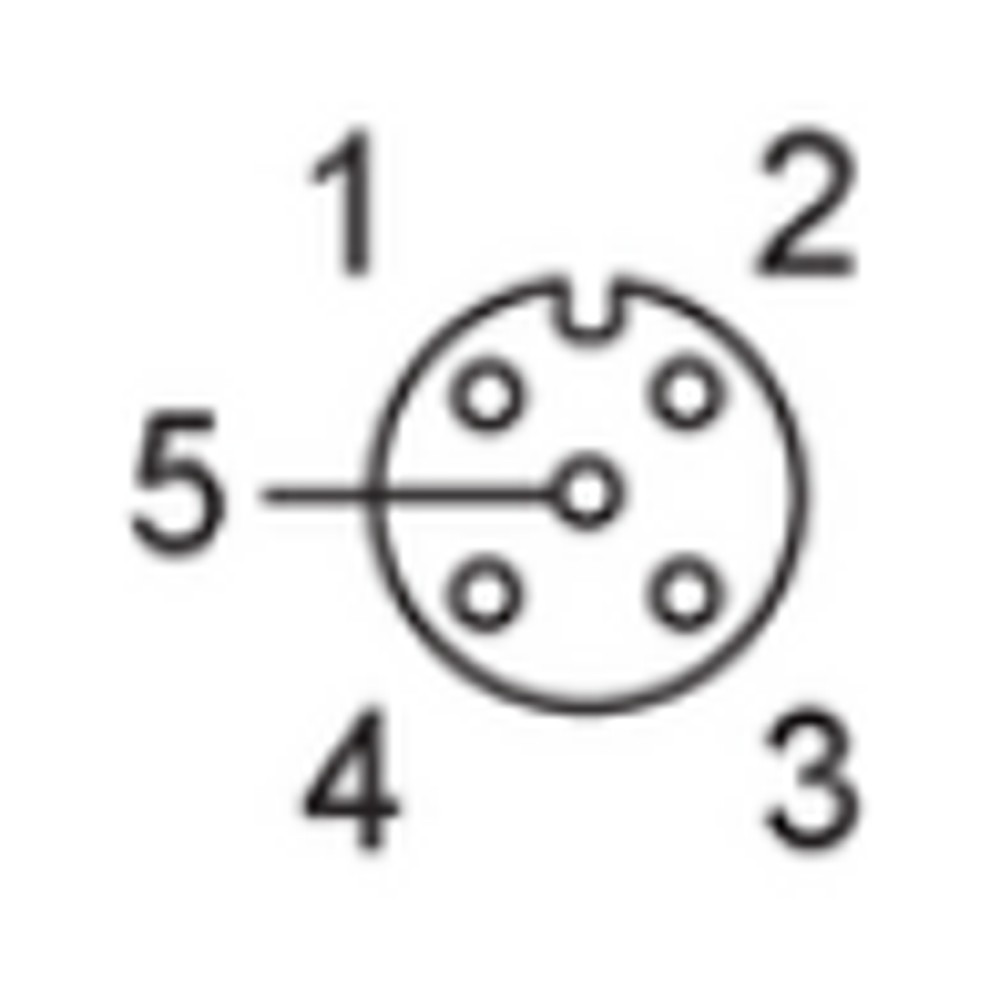

Elétrica M12, 5 pinos, codificação A

Processo M16 (Rosca de montagem)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em painéis industriais padrão	✓	O produto foi projetado especificamente para esta aplicação com rosca M16.
Conexão com cabos M12 de 5 pinos (Codificação A)	✓	Compatibilidade mecânica e elétrica garantida pelo padrão M12 A-coded.
Ambientes de alta corrosão química	✗	O invólucro em zinco niquelado não é adequado para ambientes corrosivos agressivos onde aço inox é exigido.

INSTALAÇÃO

Como instalar o Soquete de Instalação IFM E12408 M16 para M12 5 Pinos

Prepare uma furação de M16 na placa de montagem ou painel.
Insira o corpo do soquete através do orifício.
Rosqueie a porca M16 pelo lado interno e aplique o aperto necessário.
Certifique-se de que a vedação (anel O-ring) esteja posicionada corretamente para garantir o grau IP68.
Conecte os fios internos seguindo o diagrama de pinagem do seu sistema.
Conecte o dispositivo externo M12 ao soquete e verifique a integridade da conexão.

ACESSÓRIOS

Porca M16 (inclusa)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Dificuldade ao conectar o dispositivo M12 ou pinos tortos.	Alinhamento incorreto dos pinos no momento do encaixe.	Inspecione visualmente o alinhamento dos 5 pinos do soquete e do conector fêmea antes do acoplamento.
Soquete girando ou folgado no painel.	Vibração mecânica ou aperto insuficiente da porca M16.	Verifique o torque de aperto da porca M16 após a instalação.

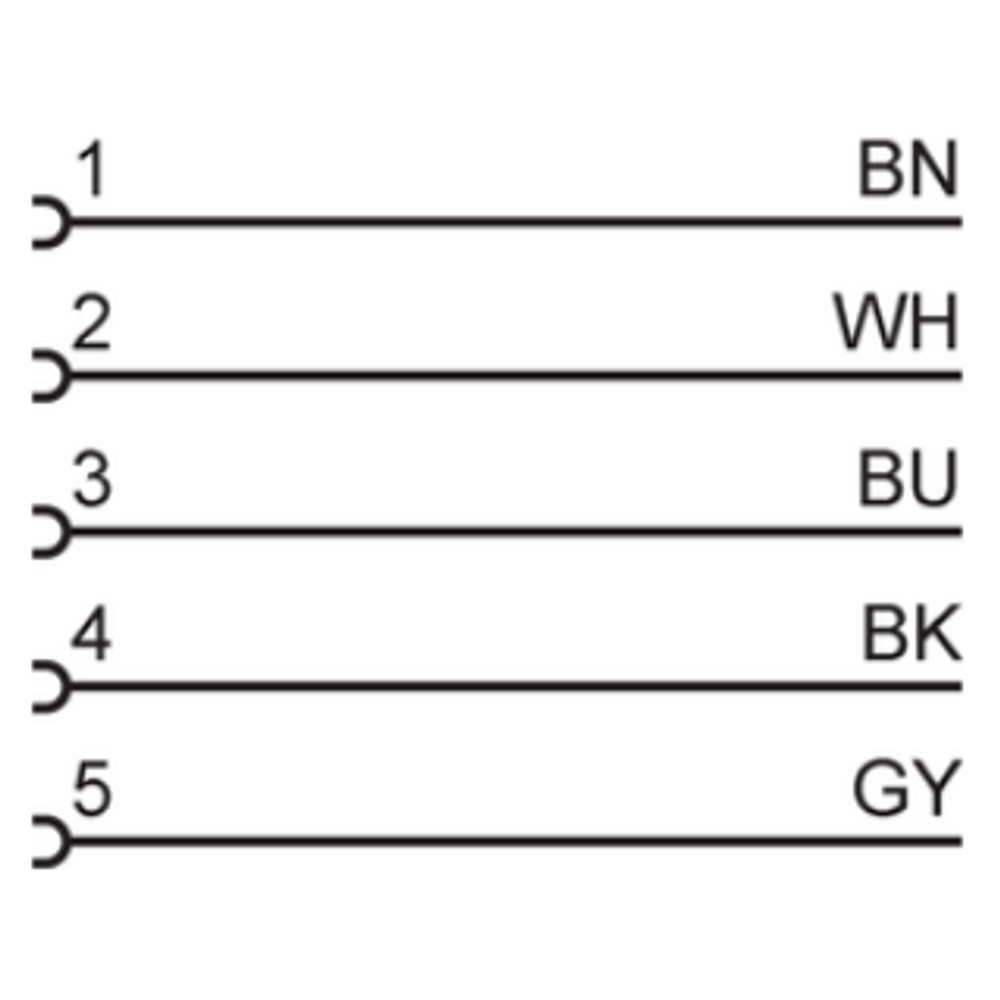

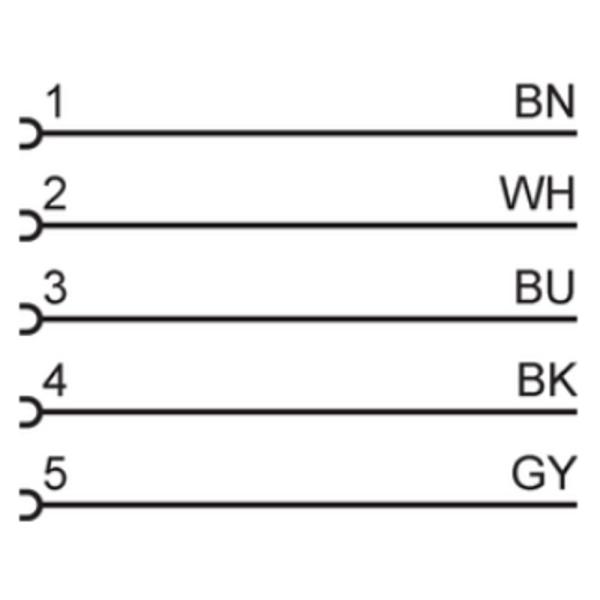

Perda de sinal ou conexão intermitente.	Dano no cabo de 0,5m ou rompimento interno por tração.	Realize um teste de continuidade multímetro nos fios (marrom, branco, azul, preto, cinza).
Entrada de umidade ou líquido no gabinete pelo orifício de instalação.	Vedação degradada ou mal instalada.	Verifique o estado do anel O-ring de vedação e se a superfície de montagem está plana.

DOCUMENTAÇÃO TÉCNICA

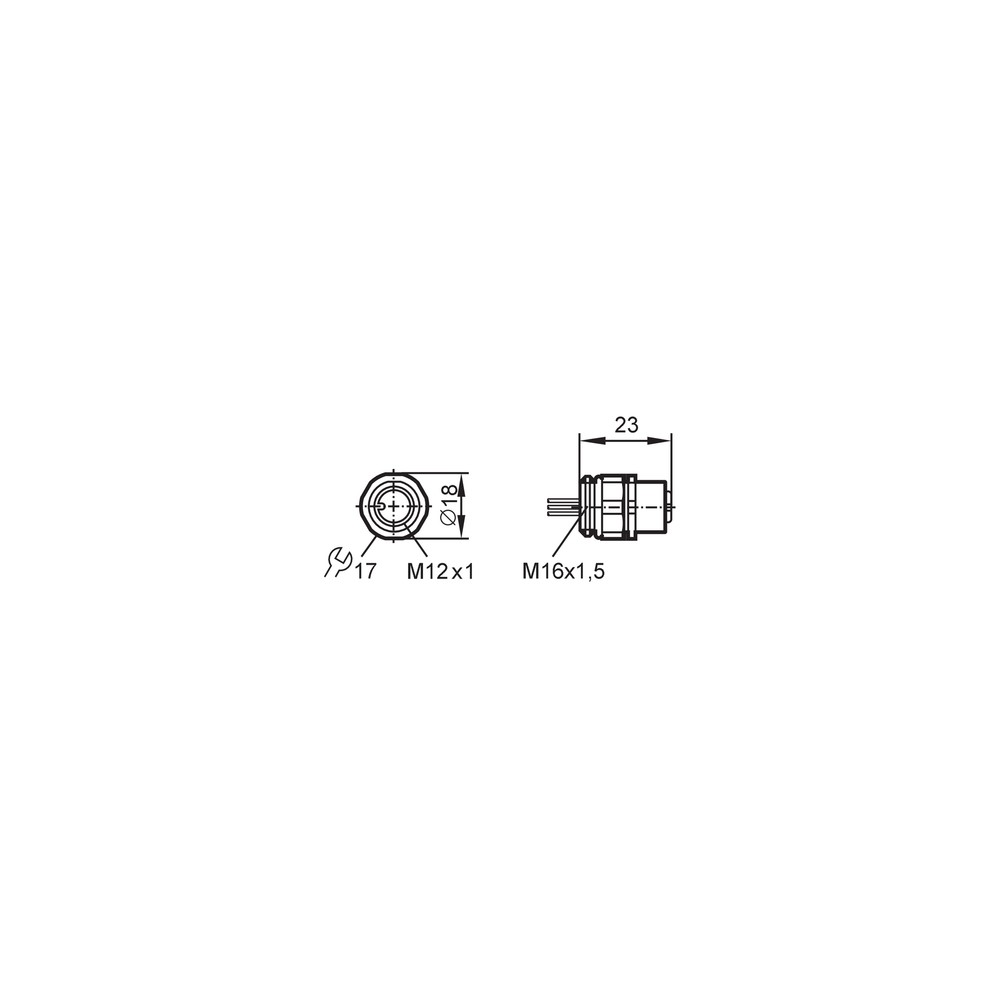

Datasheet Técnico E12408 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e para qual finalidade ele é indicado?

O E12408 é um soquete de instalação com rosca M16, projetado para realizar a transição entre cabos internos de painel e dispositivos de campo com conexão M12 de 5 pinos, codificação A.

O que acompanha este item na embalagem?

Ele acompanha a porca de fixação M16 necessária para a montagem direta em painéis ou chapas de suporte industrial.

Este soquete é compatível com todas as conexões M12?

Não, este produto possui codificação A. Ele não é compatível com dispositivos que exijam codificações diferentes (como B, D ou X) para comunicação industrial específica.

Posso utilizar este soquete em qualquer ambiente industrial?

Não é recomendado para aplicações expostas a ambientes extremamente corrosivos ou em contato direto com produtos químicos agressivos que exijam aço inoxidável, visto que o material é zinco niquelado.

O que fazer se houver entrada de líquido ou umidade pelo ponto de instalação?

A causa provável é o aperto incorreto ou falha na vedação durante a montagem. Verifique se o anel de vedação está posicionado corretamente antes de apertar a porca.

Por que o sensor conectado não está enviando sinal?

Geralmente indica mau contato ou rompimento interno. Realize um teste de continuidade nos fios (marrom, branco, azul, preto, cinza) para verificar a integridade do cabeamento de 0,5m.

Devo escolher este soquete ou um cabo de conexão padrão?

Escolha este soquete se você necessita de uma solução fixa para painel (Bulkhead) com conexão M12. Se a aplicação exige um cabo móvel ou com conector em ambas as pontas, considere cabos de conexão convencionais (Patchcords).

Este modelo permite trocar o cabo ou conectar fios diretamente no soquete?

Este produto é um soquete de instalação com cabo fixo de 0,5m. Se a sua necessidade é apenas o conector sem o cabo, este não é o modelo ideal, pois o cabo já está integrado de fábrica.

Quais cuidados devo ter durante a instalação no painel?

Sim, utilize uma ferramenta adequada para apertar a porca M16, garantindo que o soquete esteja alinhado perpendicularmente à superfície do painel para evitar tensões mecânicas.

Qual a procedência deste produto?

O faturamento e a comercialização são realizados diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do material e suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de pinagem e geometria do conector M12 utilizado principalmente para sensores e atuadores padrão (Ref.: 5 contatos).

IP68

Grau de proteção que indica total resistência à poeira e proteção contra imersão contínua em água (Ref.: Grau de proteção IP).

M16

Diâmetro nominal da rosca de montagem do soquete, padrão para fixação em painel (Ref.: Rosca de instalação).

Zinco niquelado

Material do invólucro do conector, oferecendo proteção mecânica e resistência à oxidação em ambientes industriais típicos (Ref.: Material do invólucro).

Bulkhead

Termo técnico para componentes montados através de um painel, mantendo a vedação entre os dois lados (Ref.: Soquete de instalação).
