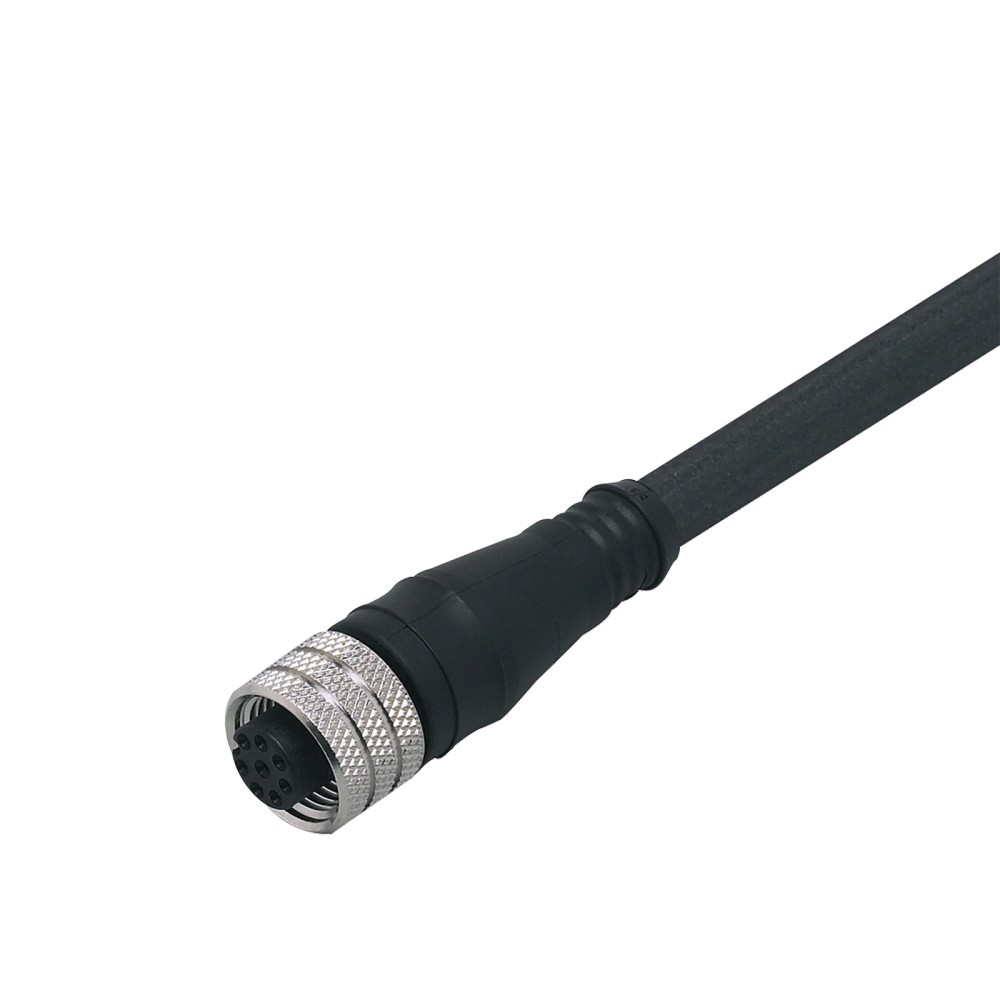

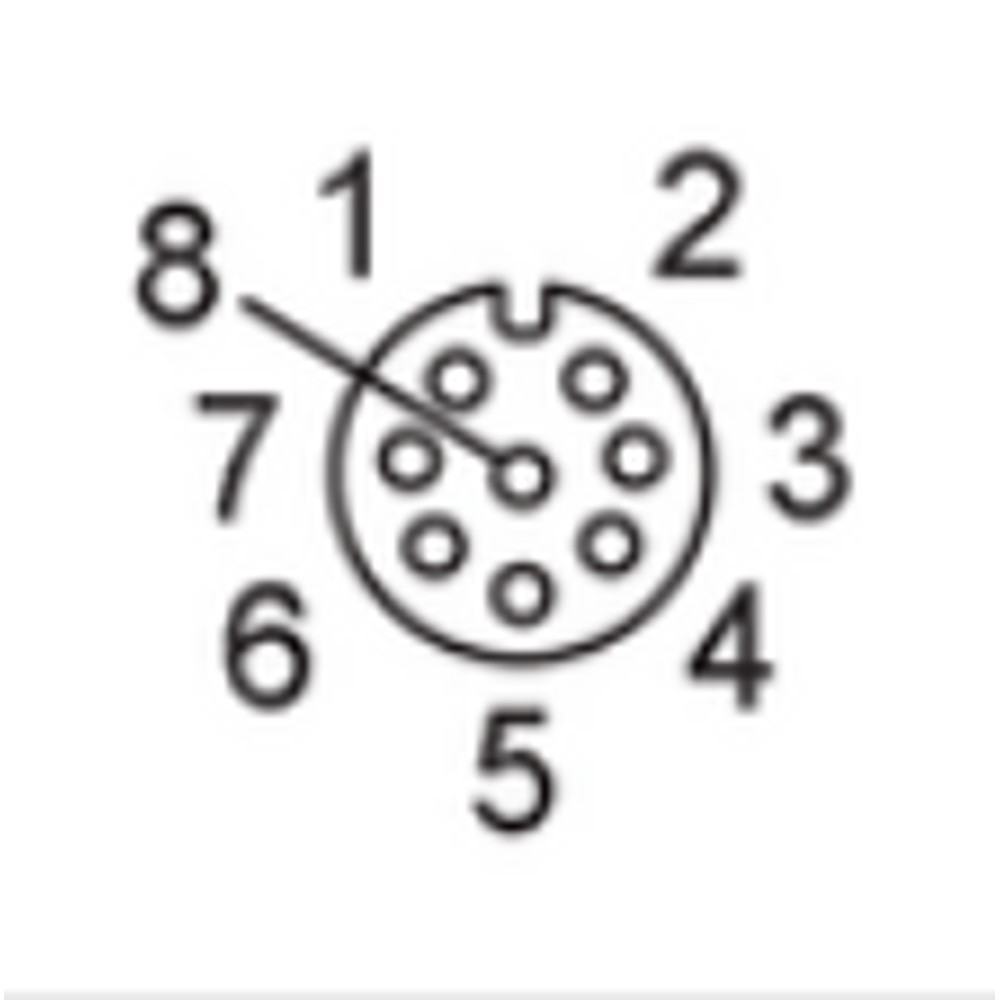

Cabo de Conexão Fêmea M12 IFM E12403

Pré-visualizar: E12403 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m, 8 Polos, Blindado, IP67

E12403 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m, 8 Polos, Blindado, IP67

Imagem meramente ilustrativa

R$ 549,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12403
EAN: 4021179281959
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea,...mais

Fechar menu

Saiba mais sobre: "E12403 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m, 8 Polos, Blindado, IP67"

Destaques do Produto

Conector

M12 fêmea, reto, 8 polos, codificação A

Comprimento

5 m

Blindagem

Cabo blindado

Proteção

IP67

Tensão de operação

< 30 V AC

Corrente por contato

2 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea IFM E12403, M12 reto, 8 polos, blindado, 5 m, IP67

O IFM E12403 é um cabo de conexão com conector fêmea M12 reto, destinado a conexões em aplicações industriais de automação. Possui 8 polos, cabo blindado de 5 m com revestimento PUR e grau de proteção IP67. A tensão de operação informada é inferior a 30 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	E12403
Conexão	1 x M12 fêmea, reto, codificação A
Número de contatos	8
Comprimento do cabo	5 m
Construção do cabo	Blindado; 8 x 0,25 mm²
Material do revestimento	PUR
Grau de proteção	IP67
Tensão de operação	< 30 V AC
Corrente por contato	2 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea M12 reto, codificação A, com 8 contatos.
Instalações em que sejam necessários cabo blindado de 5 m, revestimento PUR e proteção IP67, observadas as condições de instalação e do equipamento conectado.

⚠ Considere outro se precisa de:

Não selecionar se a conexão necessária exigir outro tipo de conector, orientação, codificação ou número de contatos; esses requisitos não correspondem à ficha deste cabo.
Não exceder os limites informados de tensão inferior a 30 V AC e corrente de 2 A por contato.

APLICAÇÕES E USO

Uso em conexões de automação industrial quando forem requeridos conector fêmea M12 reto, codificação A, 8 contatos e cabo de 5 m; a aplicação é indicada de forma geral na ficha, sem especificar dispositivos ou sinais específicos.
Pode ser considerado em instalações que demandem cabo blindado e grau de proteção IP67, desde que as condições de montagem e operação respeitem os limites do produto e do equipamento conectado.
A ficha informa faixa de temperatura de -25 a 90 °C. Verifique as condições reais de instalação e os requisitos do equipamento antes de aplicar o cabo.
Não há protocolo, pinagem funcional ou aplicação específica de máquina declarados; trate usos além das características explícitas como possibilidades a validar no datasheet e na documentação do equipamento.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea IFM E12403, M12 reto, 8 polos, blindado, 5 m, IP67, verifique estes pontos:

Escolha este cabo quando

A aplicação exigir conexão fêmea M12 reta, codificação A, com 8 contatos, cabo blindado de 5 m e revestimento PUR. Confirme também os limites elétricos e a compatibilidade do dispositivo conectado.

Procure outra configuração quando

O dispositivo exigir outro comprimento, formato ou codificação de conector, quantidade de contatos, ou valores elétricos diferentes dos informados. A ficha não especifica compatibilidade com dispositivos ou protocolos específicos; valide a pinagem no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada nos dados do produto.
Modelo	E12403	Código do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional declarada.
Aplicação informada	Aplicações industriais / automação industrial	Classificação de aplicação disponível na ficha.

Conexão mecânica
Conexão	1 x M12, fêmea, reto	Configuração mecânica indicada para o lado do cabo.
Codificação	A	Codificação indicada na ficha; conferir com a conexão do dispositivo.
Número de contatos	8	Quantidade de contatos especificada.
Torque	1...1,5 Nm	Valor informado na ficha para a conexão; observar as instruções do fabricante do equipamento.

Dados elétricos
Tensão de operação AC	< 30 V AC	Limite de tensão informado nos dados básicos.
Tensão máxima DC	< 36 V DC	Valor máximo DC informado no conjunto de atributos.
Corrente por contato	2 A	Valor especificado por contato.
Categoria de isolamento	III	Categoria declarada nos dados técnicos.

Construção do cabo
Comprimento	5 m	Comprimento total especificado.
Blindagem	Blindado	Característica construtiva declarada.
Especificação dos condutores	8 x 0,25 mm² (14 x Ø 0,15 mm)	Configuração e seção dos condutores informadas na ficha.
Diâmetro externo	Ø 6,9 mm	Dimensão do cabo indicada na especificação.
Cor	Preto	Cor indicada na especificação do cabo.
Material do revestimento do cabo	PUR	Material declarado para o cabo.

Materiais da conexão
Material do invólucro	TPU	Material indicado para o invólucro.
Material da porca	Latão, niquelado	Material indicado para a porca de conexão.

Proteção e condições ambientais
Grau de proteção	IP67	Grau de proteção declarado; a ficha não detalha condições de montagem ou duração de exposição.
Faixa de temperatura	-25...90 °C	Faixa de temperatura informada nos dados técnicos.
Norma	DIN EN 60947-5-2	Norma de referência indicada na ficha.

Dados físicos e fornecimento
Dimensões	15 x 15 x 43 mm	Dimensões informadas nos atributos do produto.
Peso	372 g	Peso informado no conjunto de atributos do catálogo.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A blindagem e o conector M12, por si só, não comprovam compatibilidade com um protocolo; confirme pinagem e requisitos do equipamento no datasheet.

Conexões

Elétrica Cabo com conector fêmea M12 reto, codificação A, 8 contatos; tensão de operação informada < 30 V AC e corrente de 2 A por contato. A compatibilidade elétrica depende da pinagem e dos limites do dispositivo conectado.

Processo 1 x M12 fêmea, reto, codificação A. Compatibilidade mecânica deve ser confirmada quanto à codificação, formato e número de contatos do conector correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, 8 contatos, cuja pinagem e requisitos elétricos correspondam ao cabo.	✓	A ficha informa conector fêmea M12 reto, codificação A e 8 contatos; a compatibilidade elétrica ainda depende da pinagem do equipamento.
Aplicação que exige comprimento de cabo de 5 m e cabo blindado com revestimento PUR.	✓	Essas características estão especificadas para o E12403.
Aplicação que demanda tensão ou corrente acima dos limites informados.	✗	A ficha informa tensão de operação < 30 V AC e corrente de 2 A por contato; não se deve exceder esses valores.
Equipamento com conector de codificação, gênero ou número de contatos diferente.	✗	A configuração mecânica declarada é M12 fêmea, reto, codificação A, com 8 contatos.
Uso com protocolo ou dispositivo cuja pinagem não foi verificada.	✗	A ficha não declara protocolo nem pinagem funcional; confirme esses dados com a documentação do equipamento e do fabricante.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea IFM E12403, M12 reto, 8 polos, blindado, 5 m, IP67

Confirme que o equipamento a conectar possui receptáculo M12 compatível em gênero, codificação A e número de contatos.
Verifique a pinagem do equipamento e confirme que os requisitos elétricos estão dentro dos limites especificados para o cabo.
Planeje o percurso considerando o comprimento de 5 m e evitando esforços mecânicos indevidos sobre o cabo e o conector.
Inspecione conector, contatos e cabo antes da montagem; não instale componentes danificados ou contaminados.
Acople o conector alinhando corretamente as partes e aperte conforme a orientação do fabricante; a ficha informa torque de 1...1,5 Nm.
Após a instalação, verifique o acoplamento, a integridade do cabo e o funcionamento da conexão conforme o procedimento do equipamento.

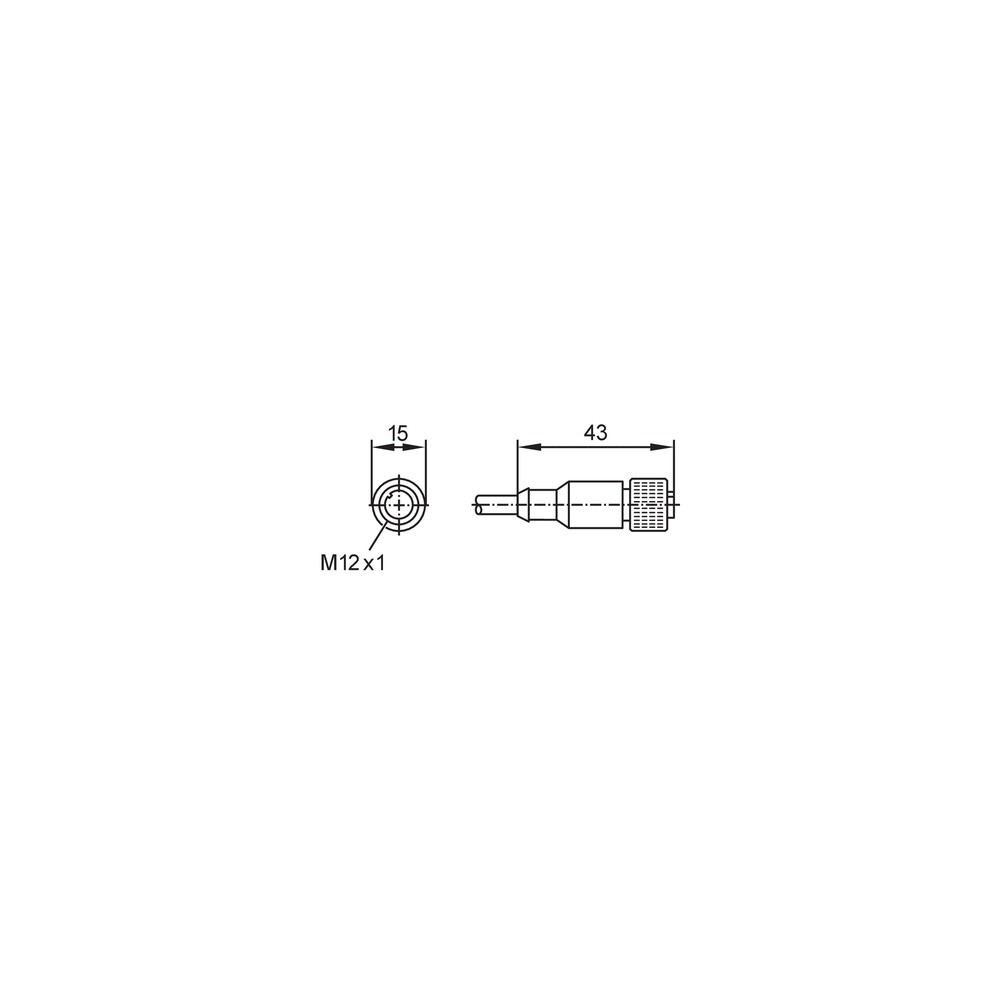

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou a conexão não funciona.	Pinagem incompatível ou conector com codificação diferente da exigida pelo equipamento.	Compare a pinagem e a codificação do receptáculo com a documentação do equipamento e do cabo antes de substituir componentes.
A conexão apresenta interrupções durante a operação.	Acoplamento incompleto, contatos contaminados ou dano no cabo/conector.	Desenergize conforme o procedimento da instalação, inspecione o acoplamento e os contatos e examine o cabo por danos visíveis.
A conexão aquece ou apresenta falha elétrica.	Corrente ou tensão fora dos limites informados, ou incompatibilidade elétrica com o dispositivo conectado.	Meça os valores de operação e compare-os com os limites de < 30 V AC e 2 A por contato; confirme também a pinagem.
Há entrada de umidade na conexão montada.	Acoplamento ou montagem inadequados, ou condição de uso incompatível com a proteção declarada.	Inspecione a montagem e as superfícies de conexão; confirme se o conjunto instalado atende às condições para obtenção da proteção IP67.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM E12403 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12403 e para que serve?

É um cabo de conexão para automação industrial com conector fêmea M12 reto de 8 contatos. A ficha especifica cabo blindado de 5 m.

O que acompanha o E12403?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Esse cabo funciona com qualquer dispositivo M12?

Não é possível afirmar compatibilidade universal. Confirme gênero, codificação, número de contatos, pinagem e requisitos elétricos do dispositivo.

Posso usar o E12403 em um circuito acima de 30 V AC ou 2 A por contato?

Não; esses valores ultrapassam os limites informados na ficha. Verifique os requisitos do circuito antes de selecionar o cabo.

O cabo serve para conectar um motor?

A ficha não declara aplicação em motores nem informa compatibilidade com um modelo específico. Confirme o tipo de sinal, a pinagem e os limites elétricos exigidos pelo motor ou pelo equipamento associado.

Ele pode ser usado com um conector de 4 ou 5 polos?

A configuração deste produto é de 8 contatos. Não corresponde mecanicamente a uma conexão que exija outro número de contatos.

O equipamento não reconhece a conexão; preciso trocar o cabo?

Não necessariamente. Antes, confira a codificação, a pinagem e o acoplamento do conector, além da compatibilidade elétrica com o equipamento.

O sinal fica intermitente; o que devo verificar primeiro?

Inspecione o cabo e os contatos e confirme que o conector está corretamente acoplado. Danos ou contaminação podem causar falhas de conexão.

Devo comprar este cabo ou procurar uma versão de outro comprimento?

Escolha o E12403 quando os 5 m atenderem ao percurso e os demais requisitos forem compatíveis. Se precisar de outro comprimento, busque uma configuração cuja ficha confirme essa medida.

Como instalar o conector sem danificar a conexão?

Alinhe os conectores antes de acoplar e siga as instruções do fabricante do equipamento. A ficha informa torque de 1...1,5 Nm; confira sua aplicabilidade na documentação de montagem.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular indicado para o conector deste cabo (Ref.: conexão 1 x M12, fêmea, reto).

Codificação A

Configuração de codificação do conector, que deve corresponder à conexão do dispositivo (Ref.: codificação A).

Blindagem

Construção do cabo declarada como blindada; não determina, por si só, compatibilidade com protocolo específico (Ref.: cabo blindado).

IP67

Grau de proteção declarado para o produto; a instalação deve respeitar as condições de montagem aplicáveis (Ref.: grau de proteção IP67).

PUR

Material especificado para o revestimento do cabo (Ref.: material do revestimento PUR).
