Cabo M12 Fêmea 8 Polos 40m IFM - Alta Proteção IP69K

Pré-visualizar: E12401 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 8 Polos 40m IP69K

E12401 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 8 Polos 40m IP69K

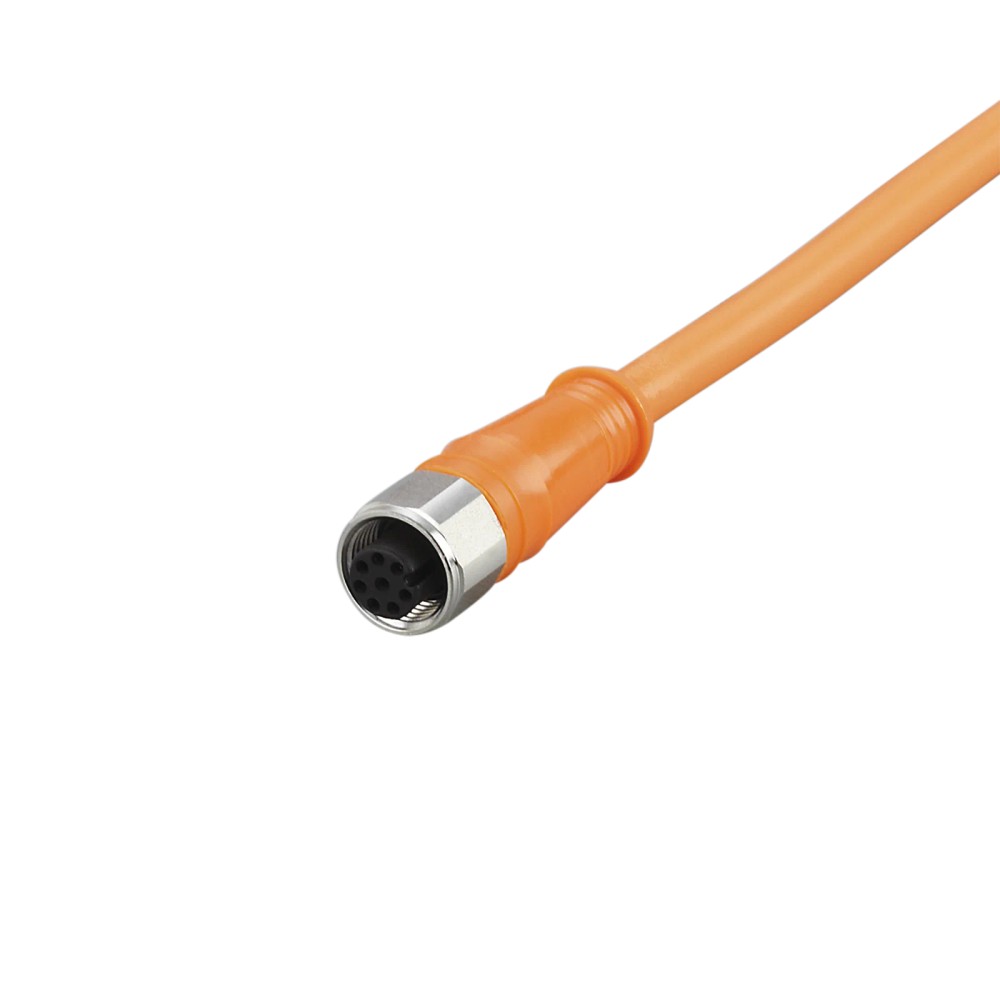

Imagem meramente ilustrativa

R$ 1.568,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: E12401
EAN: 4021179281935
NCM do produto: 85444200

Destaques do Produto Comprimento 40 m...mais

Fechar menu

Saiba mais sobre: "E12401 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 8 Polos 40m IP69K"

Destaques do Produto

Comprimento

40 m

Conector

M12 fêmea, reto, codificação A

Número de polos

Proteção

IP 68 e IP 69K

Tensão de operação

< 30 V AC; < 36 V DC

Capacidade de carga total

2 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM E12401 — Cabo de conexão com conector fêmea M12 reto, 8 polos, 40 m, PVC, IP 68/IP 69K

O IFM E12401 é um cabo de conexão de 40 m com conector fêmea M12 reto de 8 polos, destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui proteção IP 68 e IP 69K, revestimento em PVC e contatos banhados a ouro. Opera com tensão inferior a 30 V AC ou 36 V DC e capacidade de carga total de 2 A.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	E12401
Conector	M12 fêmea, reto, codificação A, 8 polos
Comprimento do cabo	40 m
Revestimento do cabo	PVC, laranja, Ø 5,9 mm
Condutores	8 x 0,25 mm²
Grau de proteção	IP 68; IP 69K
Tensão de operação	< 30 V AC; < 36 V DC
Capacidade de carga total	2 A
Temperatura ambiente	-25...100 °C
Porca de bloqueio	Aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada para o produto.
Instalações que requerem conector M12 fêmea reto, codificação A, com 8 polos.
Aplicações cujos limites de tensão, carga total, temperatura e proteção estejam dentro das especificações do cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 fêmea reto de 8 polos com codificação A; confirme também a compatibilidade elétrica e a pinagem do dispositivo.
Não utilizar em condições que excedam os limites informados de tensão, carga total ou temperatura ambiente.
Não presumir compatibilidade com protocolos ou dispositivos específicos: a ficha não identifica protocolos nem modelos de equipamentos compatíveis.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas da indústria de alimentos, observando os graus de proteção informados na ficha.
Pode ser considerado em instalações que necessitem de um cabo M12 de 8 polos e 40 m; essa possibilidade deve ser validada contra a pinagem e os requisitos elétricos do dispositivo conectado.
A ficha informa temperatura ambiente de -25...100 °C. Não exceda esse intervalo nem os limites elétricos especificados.

COMO ESCOLHER

Antes de comprar o IFM E12401 — Cabo de conexão com conector fêmea M12 reto, 8 polos, 40 m, PVC, IP 68/IP 69K, verifique estes pontos:

Escolha o E12401 quando

A instalação exigir cabo de 40 m com conector M12 fêmea reto, codificação A e 8 polos, e os limites elétricos, ambientais e de proteção do produto atenderem à aplicação.

Considere outra configuração quando

O equipamento exigir outro tipo ou codificação de conector, quantidade de polos, comprimento ou características elétricas. Compare a pinagem do dispositivo e os requisitos da instalação com a ficha técnica antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Marca indicada para o produto.
Código do produto	E12401	Identificação do anúncio e do produto.
Part number do fabricante	ADOGH080VAS0040E08	Código informado no catálogo técnico.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição da função do conjunto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Livre de silicone	Sim	Característica especial declarada.

Conexões e construção elétrica
Conector	1 x M12 fêmea, reto	Configuração mecânica do conector.
Codificação do conector	A	Codificação indicada para o conector M12.
Número de contatos	8	Quantidade de contatos do conector.
Acabamento dos contatos	Dourado; contatos banhados a ouro	Acabamento declarado para os contatos.
Condutores do cabo	8 x 0,25 mm² (32 x Ø 0,1 mm)	Composição indicada para os condutores.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; PK = rosa; OG = laranja; VT = violeta; WH = branco	Identificação dos condutores conforme a ficha.
Padrão de cores	DIN EN 60947-5-2	Referência declarada para a codificação de cores.

Dados elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limites de tensão declarados pelo fabricante.
Capacidade de carga total	2 A	Capacidade de carga total informada para o conjunto.

Condições ambientais e proteção
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados para o produto.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada.

Materiais e dados mecânicos
Material do cabo e do corpo do conector	PVC	Material declarado para o cabo e o corpo do conector.
Cor do cabo e do corpo do conector	Laranja	Cor declarada na ficha.
Diâmetro do cabo	Ø 5,9 mm	Dimensão indicada para o cabo.
Comprimento do cabo	40 m	Comprimento nominal do cabo.
Material da porca de bloqueio	1.4404, aço inoxidável 316L	Material indicado para o elemento de bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Torque máximo de aperto	0,7...0,9 Nm	Faixa de torque informada para o aperto do conector.
Dimensões	15 x 15 x 46 mm	Dimensões informadas na ficha do produto.

COMPATIBILIDADE

Comunicação

• A ficha técnica não especifica protocolos de comunicação nem dispositivos compatíveis; confirme a pinagem e os requisitos elétricos do equipamento conectado.

Conexões

Elétrica Cabo de 40 m em PVC, laranja, Ø 5,9 mm, com 8 x 0,25 mm². Conector fêmea M12 reto, codificação A, 8 contatos dourados. Tensão de operação: < 30 V AC / < 36 V DC; capacidade de carga total: 2 A.

Processo Conector elétrico M12 fêmea reto, codificação A, com porca de bloqueio em aço inoxidável 316L e vedação EPDM. Não é uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com entrada compatível com conector M12 fêmea reto, codificação A, 8 polos, e pinagem correspondente	✓	A configuração mecânica e o número de polos correspondem; a compatibilidade elétrica depende da confirmação da pinagem e dos limites do dispositivo.
Aplicação em área úmida ou higiênica na indústria de alimentos, dentro dos limites especificados	✓	Essa aplicação é indicada na ficha, que informa proteção IP 68 e IP 69K.
Circuito que excede 2 A de capacidade de carga total ou os limites de tensão informados	✗	A aplicação ultrapassa os limites elétricos declarados para o cabo.
Equipamento que exige outro conector, codificação ou número de polos	✗	A configuração mecânica do produto é M12 fêmea reto, codificação A, com 8 polos.
Uso com protocolo ou dispositivo específico não identificado na ficha	✗	A documentação fornecida não declara protocolos nem modelos compatíveis; é necessário validar a pinagem e os requisitos do dispositivo.

INSTALAÇÃO

Como instalar o IFM E12401 — Cabo de conexão com conector fêmea M12 reto, 8 polos, 40 m, PVC, IP 68/IP 69K

Confirme no datasheet a pinagem do dispositivo e a correspondência dos oito condutores antes da instalação.
Verifique que o conector requerido seja M12 fêmea reto, codificação A, e que o acoplamento seja mecanicamente correspondente.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Conecte o cabo sem forçar o acoplamento e verifique o assentamento da vedação.
Aperte a porca de bloqueio dentro da faixa de torque indicada de 0,7...0,9 Nm.
Após a montagem, confira a continuidade e a correspondência elétrica antes de colocar o circuito em operação.

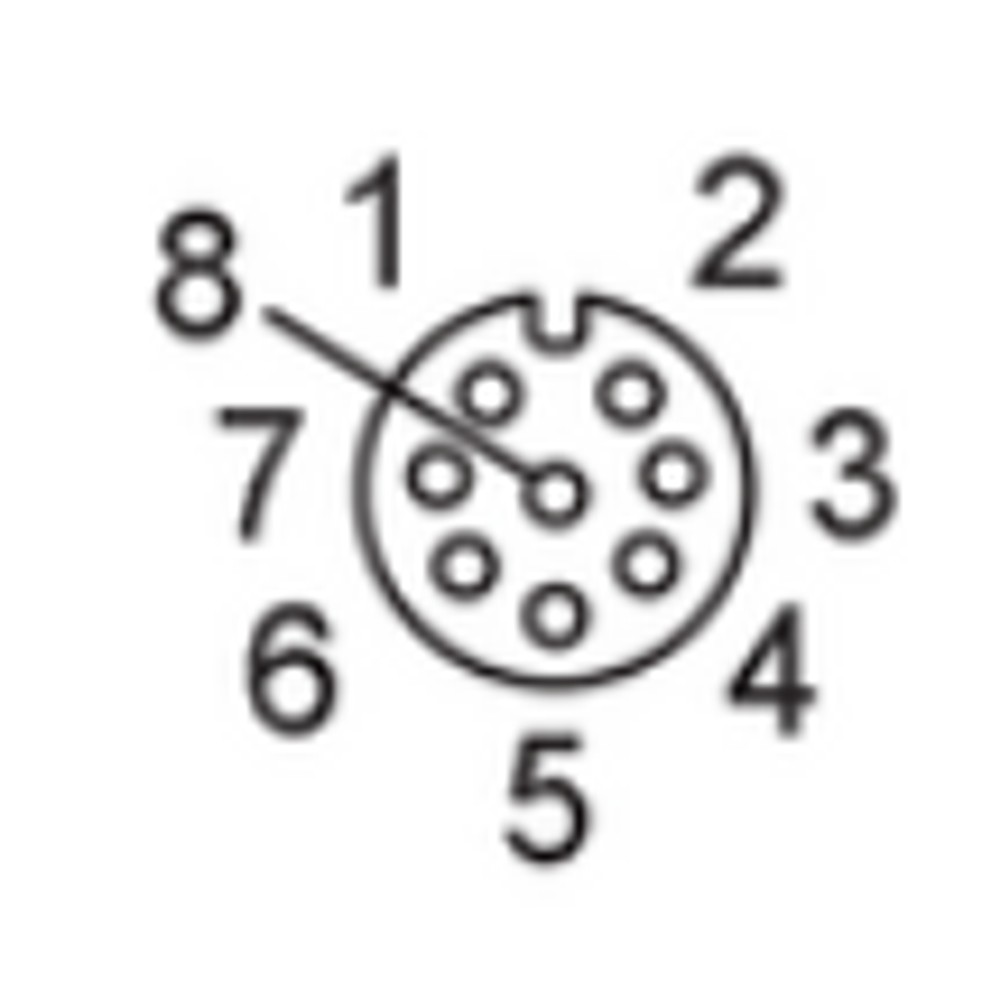

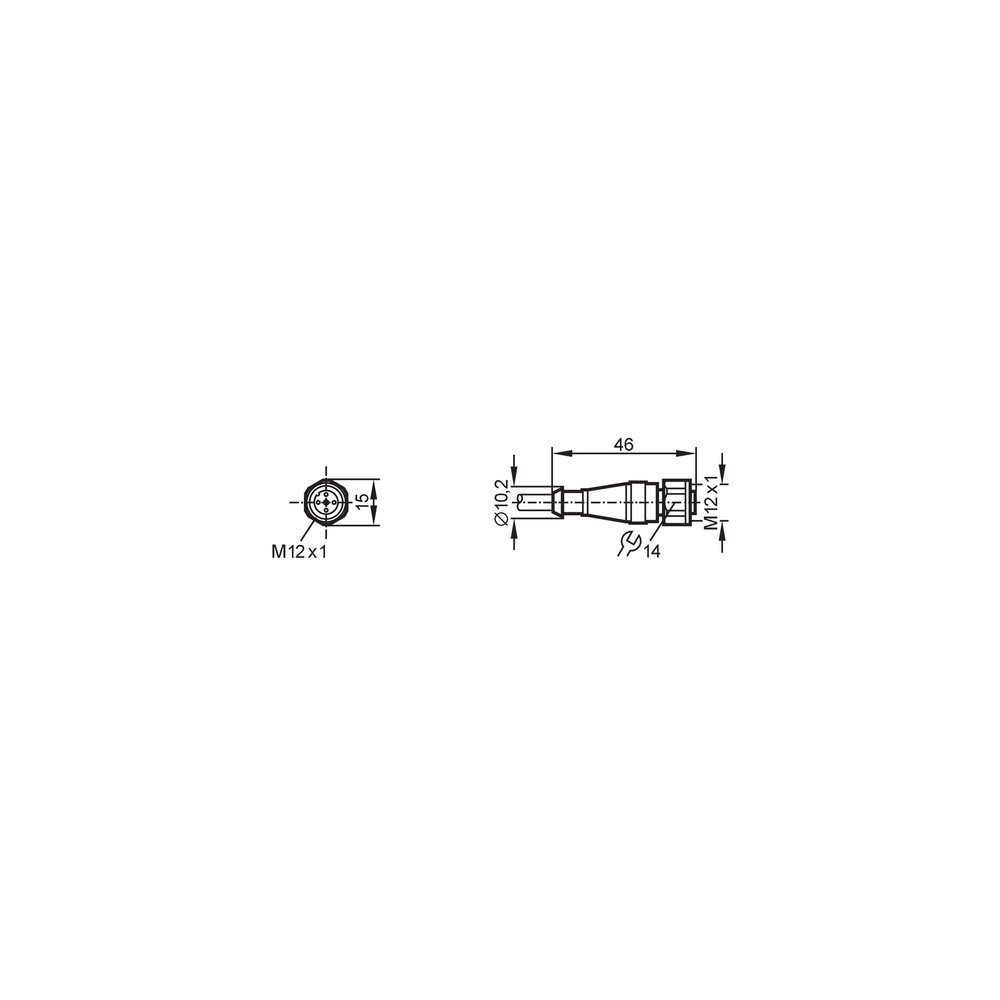

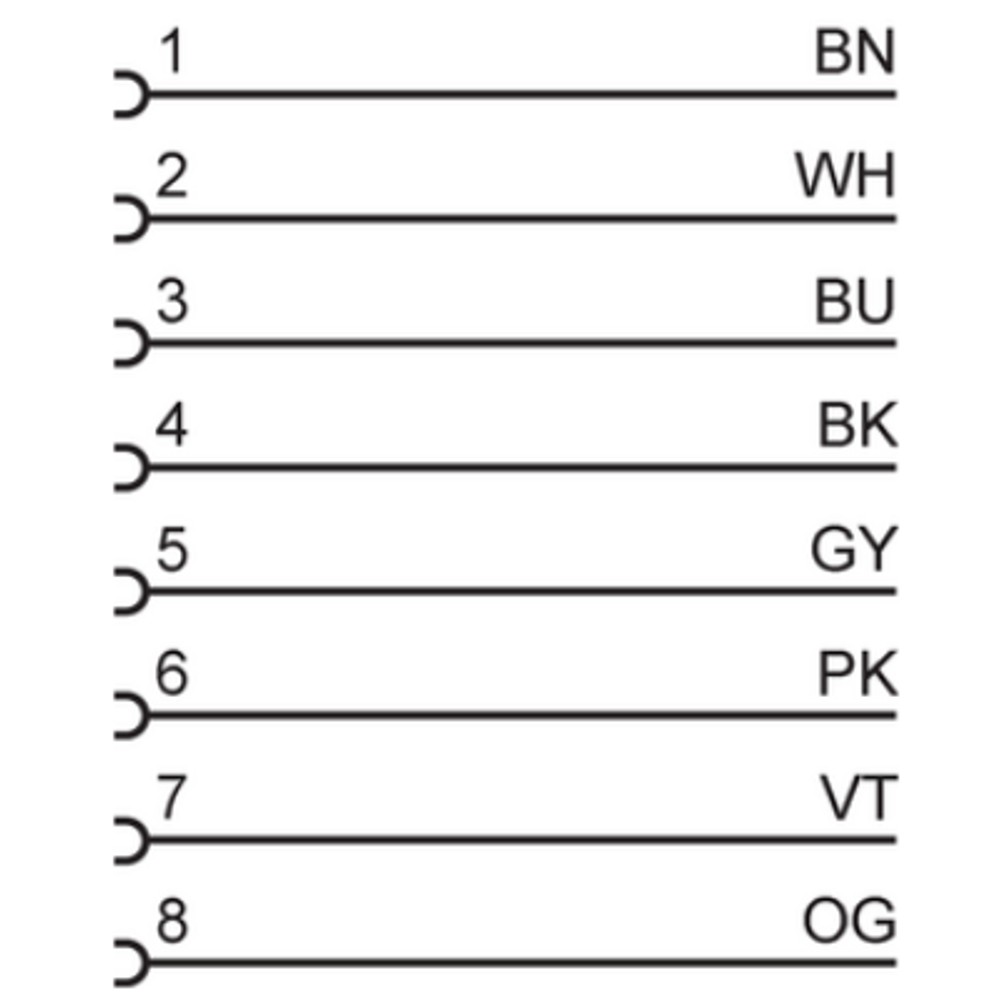

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal.	Pinagem incompatível ou condutores conectados a contatos diferentes dos exigidos pelo dispositivo.	Compare a pinagem do dispositivo com o esquema do datasheet e verifique a continuidade de cada condutor.
Há interrupção intermitente da conexão.	Acoplamento incompleto ou porca de bloqueio apertada fora da faixa indicada.	Inspecione o assentamento do conector e confira o torque de aperto conforme a ficha técnica.
A conexão apresenta falha após exposição à umidade.	Vedação mal assentada, conector não acoplado corretamente ou dano visível ao conjunto.	Inspecione a vedação EPDM e o acoplamento; confirme que as condições de uso correspondem à aplicação e ao grau de proteção declarados.
O cabo ou o circuito conectado apresenta aquecimento ou falha elétrica.	Condição elétrica acima dos limites especificados ou problema no circuito conectado.	Meça a tensão e a corrente do circuito e compare com os limites declarados para o cabo; verifique também o estado dos condutores.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica E12401 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM E12401 e para que serve?

É um cabo de conexão de 40 m com conector fêmea M12 reto de 8 polos. A aplicação declarada é a conexão em áreas úmidas e higiênicas da indústria de alimentos.

Com quais conexões o E12401 pode ser usado?

Ele tem conector M12 fêmea reto, codificação A, com 8 contatos. Confirme a pinagem do dispositivo e os limites elétricos antes de conectar; a ficha não especifica protocolos ou modelos compatíveis.

O que acompanha o produto?

A ficha identifica o item como um cabo de conexão com conector fêmea. Não há acessórios adicionais listados.

Este cabo serve para um equipamento que exige conector M12 de outra codificação ou outro número de polos?

Não corresponde à configuração mecânica declarada para o E12401, que é M12 fêmea, codificação A, de 8 polos. Verifique a especificação do equipamento antes de selecionar o cabo.

Posso usar o E12401 em um circuito que exige mais de 2 A?

Não, a capacidade de carga total informada é 2 A. Se o circuito exigir corrente superior, selecione uma solução cujos limites atendam ao requisito.

O equipamento não reconhece o sinal depois da conexão; o que devo verificar?

Verifique primeiro a correspondência da pinagem e a continuidade dos condutores. A ficha não informa compatibilidade com dispositivos ou protocolos específicos.

A conexão está intermitente; preciso trocar o cabo?

Nem sempre: confira primeiro se o conector está totalmente acoplado e se a porca foi apertada dentro da faixa indicada. Inspecione também o cabo e os contatos quanto a danos.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O E12401 é fornecido como cabo de conexão com conector fêmea montado, com 40 m de comprimento. Para uma montagem com peças avulsas, compare os requisitos de comprimento, conector, pinagem e características elétricas; a ficha não detalha um kit de peças.

Que cuidados devo tomar na instalação?

Confirme a pinagem antes de conectar e aperte a porca de bloqueio entre 0,7 e 0,9 Nm. Evite forçar o acoplamento e verifique a vedação após a montagem.

Há um vídeo de instalação ou orientação de manutenção específico?

Não há vídeo indicado nos documentos fornecidos. Consulte a ficha técnica do fabricante para o esquema de conexão e as orientações aplicáveis.

GLOSSÁRIO TÉCNICO

M12

Formato de conector circular usado neste produto; a configuração informada é fêmea e reta. (Ref.: conector M12 reto)

Codificação A

Identificação da configuração do conector M12 indicada para o E12401. (Ref.: codificação A)

IP 68 / IP 69K

Graus de proteção declarados para o produto; a ficha não detalha condições adicionais de ensaio ou instalação. (Ref.: grau de proteção IP 68; IP 69K)

EPDM

Material indicado para a vedação do conector. (Ref.: material da vedação EPDM)

DIN EN 60947-5-2

Referência indicada para a codificação de cores dos condutores. (Ref.: padrão de cores DIN EN 60947-5-2)
